Электрика в ВР - замена аккумулятора, подключение питания, распиновки разьемов, измерения

Аккумулятор в видеорегистраторе - какой, как заменить, адаптеры (преобразователи) питания DC-DC 12В>5В, подключение регистратора через доп. устройства - power magic, модули (power cut)...

Спойлер: Маркировка проводов питания 12 Вольт

Обозначение и маркировка проводов подключения питания для автомобильных устройств

• • ACC или A+ или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания (красный провод). ACC = (ACCESSORIES / дополнительное оборудование)
  • B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи/ АКБ (постоянный плюс, провод желтого цвета).
  • GND или GROUND или K31 или просто минус = Общий провод (Масса, черный провод).
  В схемах китайских регистраторов и модулей питания могут применять другую схему: желтый - на ACC, красный - постоянный "плюс" B+

Спойлер: Что размещаем в Теме ЭЛЕКТРИКА

Вопросы, связанные с электропитанием устройств от бортовой сети автомобиля через адаптеры/ преобразователи ("зарядка" в прикуриватель)/ стабилизаторы напряжения, дополнительные (оригинальные и альтернативные) источники питания, нестандартная (по отношению к общераспространенной) распиновка разьемов. Обычно информация содержится в одном-двух постах и отыскать ее бывает непросто, а зачастую многие просто не знают о ее существовании (к примеру, про Автономный блок питания Lucas-530 и пр)

АККУМУЛЯТОРЫ в видеорегистраторах по моделям

Спойлер: Какой аккумулятор в регистраторе, замена аккумулятора

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Замена аккумулятора на Axiom-1100 - BLC2 альтернативный от Nokia 3310 (другие модели телефонов)
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Замена аккумулятора на TV-Q5NV GPS на более мощный - 500mAh ( @Kaliningrad )
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Замена аккумулятора на Inspector Scirocco/Koonlung K1S/INNOV K1/КАРКАМ DUO на Samsung SLB-10A ( @easy_john )
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TV-103 - 502530 300mAh автор @harrican разборка, подбор аналогов
+
Батарейка системной памяти TV-103 SM414, информация в теме автор GermanAW
каталог: Korchip.com
Сервис TV устанавливает перезаряжаемую MS621F (Seiko) информация от ag-70
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TDR-708P - 402535 300mAh автор @alexsoll с видами разобранного ВР: фото
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TDR-718GP - 553035 500mAh автор Фил (от СЦ по гарантии, пост #10381 стр.520 с фото), еще ставили 602035 350mAh (LP602035-PCM автор Ras40 пост #10377), еще 502030 250mAh рекомендация cergi123 пост #14285)
Замена аккума с фото автор стр. 754 пост #15075 автор @exkoder заказ "Polymer battery 500 mah 3.7 V 503035" на Shenzhen polymer production enterprise
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в Street Storm A7810 - 052025 130 мАч автор @makeevb в теме SS CVR-A7810 (-G)
Замена аккумулятора в Street Storm CVR-A7810-G PRO с завода 502025 130 мАч уcтановлен 402030 180мАч автор @Hvostik
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в Datakam G5 - 25х30х7 на LP 603026-PCM-LD (26х30х6 мм, 420мАч) автор @prust в теме Datakam G5
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в ProCam CX4 (mini 0801) с завода - 552535 автор @Николай П. заменен на 502035.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Подбор аккумуляторных батарей Светотрон на Савеловском (Москва) приобретен там
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TV-107 - 953028 750mAh на 903033 850 mAh автор @SerP в теме TV-107
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TDR-200 - 302030 (EEMB LP302030-PCM или LP302030) 120mAh автор @NSZ-550 в теме TDR-200 стр.19 пост #274
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в Mio MiVue-588 - 802035 500mAh

Спойлер

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Подбор аккумуляторных Батарей TURNIGY от моделек HOBBYKING

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Спойлер: Расшифровка маркировки аккумуляторов

Расшифровка маркировки аккумуляторов

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Спойлер: Суперконденсаторы (ионисторы) в регистраторе

VicoVation-Vico-TF2+ Номиналы иониcторов: зеленые 2.7v 3.3F (2 шт.) , черный 2.7v 4F (1 шт) разместил @Avangard и фото

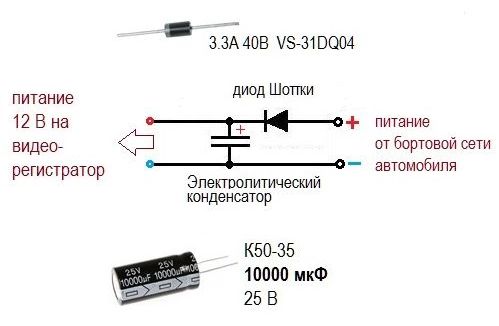

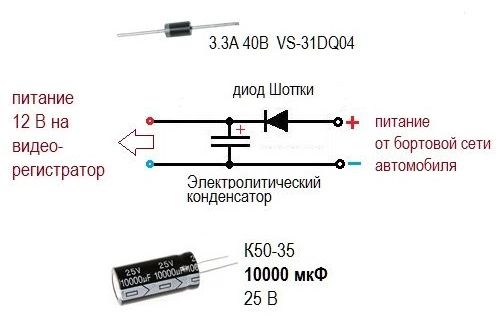

Подключение питания ВР: контроллеры, адаптеры

Спойлер: Устройства включения ВР с задержкой, защита АКБ автомобиля от разряда

• Универсальный аккумулятор/UPS Lukas Lk-530 с автоматическим отключением и описание на форуме
• Реле контроля напряжения- включение ВР при запуске двигателя / отключение на заглушенном
• Реле задержки включения - РЕГТАЙМ вкл/выкл ВР с задержкой от 10 сек при включении/выключении зажигания (на 1-10 мин Энергомаш Регтайм)
• Модуль задержк включения вкл/выкл питания на ВР (автор @Цветан)
• Magic_RU - 1)прибор защиты аккумулятора от разряда (при постоянном подключении ВР в режиме Парковка); 2)подача питания на ВР только после запуска двигателя /отключение с задержкой после выключения зажигания
• Lukas-290 - Power safety device - обзор на ВР-форуме и на сайте Lukas
• Замена стандартного аккумулятора ВР на модуль DIY от vova51 с питанием от автомобильного АКБ для Axiom-1100 (исключение замерзания)

Адаптер питания /преобразователь 12В > 5B малошумящий Hobbywing 3A UBEC 5V

Что внутри аккумулятора

Спойлер: Схема контроллера аккумулятора и чем заменить

Аккумулятор с контроллером (внутренним) -общая информация
описание схемы и чем заменить

Динамик в StreetStorm A7810-G PRO
Микрофоны для замены: Panasonic WM-61A, KEEG1538WB-100LB в теме StreetStorm A7810-G PRO

Домашние (лабораторные) источники питания - 12В и 5В
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Распиновка (распайка) разьемов

Спойлер: Сборники общих схем распиновки разьемов

Разьемы USB 2.0 (стандартная распиновка) cxem.net или rones.su
Разьемы USB 2.0 (Питание и заряд 5V-гаджетов) rones.su/5v_gadget
Разьемы USB 3.0 (стандартная распиновка) usb-30.ru
Разъемы Jack / TRRS - общее описание - полная версия in English
Угловые разьемы mini-USB - Вид и наименование Angle mini-USB-"B"

Зарядка гаджетов через USB: rones.su

Разьемы разные pinoutsguide.com

Спойлер: Распиновки разьемов по моделям регистраторов

VicoVation Vico Tf2+ Разъем Мини USB B 5 pin перепайка нештатного/распиновка

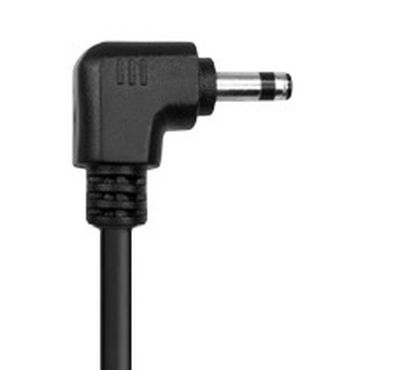

Lucas LK-7900 Кабель AV и разъем 3,5 мм TS / mono jack
AXiOM Car Vision 1100 разъем 3,5 мм TRRS / 4 pin jack на кнопку описание и схема
AXiOM Car Vision 1100 разъем 2.5 мм TRRS / 4 pin jack для доп.камеры
TrendVision TV-Q5NV кабель mini-USB 8pin UC-E6 / USB-A + AV
Каркам разьем mini-USB B 5pin нестандартная распиновка (для автоматического старта при подаче питания)
TrendVision автор @ag-70 в теме Техподдержка стр.24 пост #470
Разъём микро USB, питание по стандарту -
1 - +5V
5 - GND
Кронштейн и модуль GPS -
1 - +5V
2 - GPS (D-)
5 - GND
Микро USB на ВР, с Data -
1 - +5V
2 - D- (GPS)
3 - D+
4 -
5 - GND


Видеовход AV IN навигатор Explay SLS7 разъем 2,5 мм TRRS /jack

Спойлер: Распиновка кабелей, переходников, разветвителей видеорегистраторов

AXiOM Car Vision 1100 кабель mini HDMI 3 м /5 м для камеры
AXiOM Car Vision 1100 кабель для подключения к штатному головному устройству

Замена шлейфа кнопок TV-Q5NV - на drive2

Переходник-разветвитель с видеовыходом (питание+AV) для Inspector Scirocco/ Coonlung K1S - распиновка и переделка для включения дисплея на регистраторе

Подключение ВР к AV входу Головного Устройства (параллельно с камерой заднего вида):
Схема и управляющие герконовые реле для переключения между камерами
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Спойлер: Кнопки

Кнопки с подсветкой для управления и контроля:

• Кнопка "12mm with LED push button auto reset illuminated" (по этому названию на Али можно отыскать) в теме Фото Axiom автор @LEONавто
• Переделка на штатную в теме Axiom-1100 автор @cthutq и какой шедевр у него получился

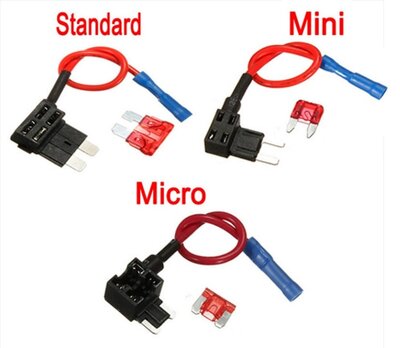

Спойлер: Схема разветвителя предохранителя и виды

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Приборы для замера напряжения/ тока потребления/ мощности (емкости)

Спойлер: Приборы для замера напряжения /U, тока /I, мощности /P

Замер на USB (USB тестеры):
CHARGER Doctor -замер напряжения U и тока I. Более подробное описание здесь

Спойлер

Вход - выход через USB-разьем. Показания U,I меняются автоматически через несколько секунд. На площадках по названию ищется легко.
Одно ограничение - напряжение 3,5-7,0 Вольт, ток до 3,0 Ампер.

KCX-017 - USB тестер - отображение U, I, P (для замера -доп. R-модуль), описание

Замеры на гнезде/адаптере прикуривателя:
Для замера тока и напряжения через разьем прикуривателя ("сигаретный адаптер") - "сделай сам" (DIY)

Подсветка дисплея ВР - восстановление установкой доп. модуля автор @StyletX в теме TrendVision TV-108 стр.21 пост #417
PS: по мере появления информации ссылки будут добавляться, можете описывать устройства в этой Теме или в личку



Добрый! Смотрите в этой теме с поста #12 и дальше https://videoregforum.ru/threads/eh...aspinovki-razemov-izmerenija.1048/#post-75220



Нет. К регистратору не антенна подключается, а полноценный модуль GPS с керамической антенной, тема же на форуме есть, можете ознакомиться: GPS/ГЛОНАСС модуль в видеорегистраторе. Поэтому на модуль питание нужно подавать (плюс и минус) и сигнал с модуля на регистратор (это уже третий провод, его контакт зеленым цветом на картинках помечен).
Смотрите от любых видеорегистраторов, может подойдут, а самый простой вариант - тот, что уже применяли от TV, проверено и по цене (если еще найдете где-нибудь) доступно.



Заменен модуль преобразователя питания 12В>5В в адаптере для регистратора Junsun A12A55, проверил и поделился @Odyssey: https://videoregforum.ru/threads/mo...erax-s-junsun-samoon.1870/page-30#post-142032
Модуль на XL4005: ShengYang 1pcs XL4005 DSN5000 Beyond LM2596 DC-DC adjustable step-down 5A power Supply module,5A Large current Large power



Пополню коллекцию ссылок по теме: в регистраторе Viofo A118C применяется RTC батарея FDK ML621-TZ1 Lithium Rechargeable Button Battery 3V, фото платы и батареи на DCT



Для Garmin 45 схема распайки кабеля (если штатного нет)

--- Сообщения Объединены, 30 май 2020 ---

Как изменить зеркальное изображение с камеры заднего вида на обычное - вандальный метод, связанный с ковырянием камеры



Ионисторы / суперконденсаторы с AliExpress для замены в Vicovation Vico tf2+ (и не только) поделился @mik0588.
Большой выбор емкостей.

Спойлер

2 шт. супер конденсатор фарад конденсатор 2,7 в 2F 3.3F 4F 4.7F 5F 6F 7F 8F 10F 15F 20F 25F 30F 60F



Замена аккумулятора на ионистор/ суперконденсатор


опытом по замене и успешной эксплуатации поделился на 4PDA - Shark[Nkz]
Пост с фото и описанием переделок здесь
Объектом стало комбо-устройство Junsun L2 на аккумуляторе. Есть сравнение с платой аналога - Marubox M600R (с ионистором)

Спойлер

сравнение размеров аккумулятора и ионисторов


фрагмент платы Marubox M600R с ионистором

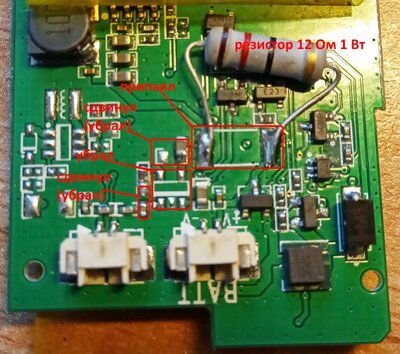

фрагмент платы Junsun L2 после переделки


иформация по необходимым переделкам в схеме - там же, на 4PDA от free*lancer
