Фотоконкурс - установка в машине

Тема в разделе "Axiom", создана пользователем Molotok, 5 авг 2013.

  1. Установка AXIOM 1100 в Hyundai Elantra MD.
    Переделан кронштейн от камеры. Полностью перепаян разъем на HDMI кабеле, потом залит эпоксидкой и обтянут термоусадкой. Выпилен дополнительный удлинитель кронштейна камеры, чтоб снаружи выглядело как положено от потолка. Использован переходник для штатной магнитолы. Оригинальная проводка была практически полностью заменена на более качественные провода, в том числе экранированные, и максимально укорочена. Блок питания собран совершенно другой, в итоге в сети стоит полная тишина без помех, нет свиста в штатной магнитоле. Подключение блока питания к штатному smart боксу. При установке между датчиками на лобовом стекле, еле хватило места, пришлось спиливать крепежный болт камеры. Сам регистратор установлен в подлокотник. В итоге, камера намного ближе к лобовому стеклу и выше - меньше ее заметно. Блок питания с проводкой не имеют помех от бортовой сети, и не наводят, и не шумят в обратку. В штатной магнитоле стоит полная тишина. IMAG0789.jpg IMAG0791.jpg IMAG0792.jpg IMAG0793.jpg IMAG0794.jpg IMAG0795.jpg IMAG0797.jpg IMAG0799.jpg IMAG0800.jpg IMAG0802.jpg IMAG0806.jpg IMAG0813.jpg IMAG0814.jpg IMAG0817.jpg IMAG0818.jpg IMAG0819.jpg IMAG0820.jpg IMAG0821.jpg IMAG0822.jpg IMAG0823.jpg IMAG0826.jpg IMAG0827.jpg IMAG0828.jpg

    • Нравится Нравится x 6
  2. Можно подробнее и желательно фото? Собираюсь делать на днях...

    #123 cthutq, 6 авг 2015
    Последнее редактирование: 6 авг 2015
  3. Аккуратно срезаем черную оплетку вокруг разъема с одной стороны. Расплавляем клей под оплеткой. Рассматриваем куда припаяны проводники и разрисовываем схему. Отпаиваем, т.к. у меня разъем попался с плохим качеством пайки. Далее заново распаиваем, как можно короткими проводниками относительно рубашки кабеля. Как распаяли проверяем. Если все нормально и все работает, качество пайки не оставляет сомнений, берем эпоксидку момент из двух тюбиков отдельных серебристого цвета, типа поксипола, и спокойно по тихоньку обмазываем разъем, придавая ему нужную форму. Потом излишки можно снять надфилем. Надеваем термоусадку на разъем или красим его тупо в черный цвет, чтоб не выделялся. Собственно все.

    • Нравится Нравится x 1
  4. Пайка на штатные провода?
    Или пришлось наращивать как здесь?
    https://www.drive2.ru/l/5021984/
    Там тоже пайка была (

    Кабель 3.5 или 2 метра?

  5. Пайка оригинального кабеля, без наращивания. Кабель 3.5 метра. На фото вверху немного видно.
    --- Сообщения Объединены, 6 авг 2015 ---
    Распайка кабеля. Разъем двухсторонний поэтому на верху схемы ориентация разъема. IMAG0829.jpg

    • Полезно! Полезно! x 3
    • Спасибо! Спасибо! x 1
    #126 Андрей Сачков, 6 авг 2015
    Последнее редактирование: 6 авг 2015
  6. MITSUBISHI LANCER Х.
    Проводка по левой стойке(там идёт штатный жгут), камера слева. С глаз водителя:
    Блок ВР на крышку предохранителей:
    042.jpg 036.jpg
    Изображение/звук на штатное ГУ ММСS R-03 через AUX.
    046.jpg 045.jpg

    --- Сообщения Объединены, 3 сен 2015 ---
    Дополнения.
    Кнопка изначально была установлена в верхнем ящике консоли, но позже я ее встроил в штатную кнопку от парктроника, тут подробно:
    http://videoregforum.ru/threads/axiom-car-vision-1100.936/page-49

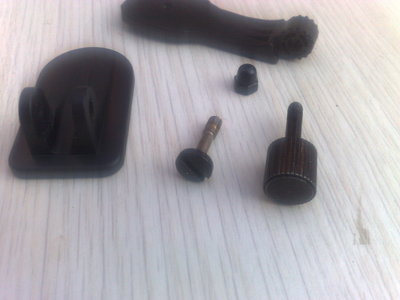

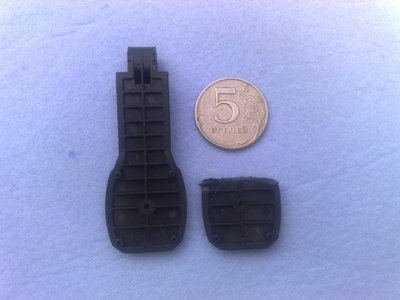

    На кабеле HDMI была подрезана оплетка у разьема и укорочен кронштейн.
    @Андрей Сачков это уже описал в подробностях, единственно добавлю:
    Отрезать надо чтобы нижняя часть камеры попала в пазы бывшие верхними.
    Штатный болт камеры не пилил, случайно нашел среди мелочевки и подкрасил черной краской чтоб не выделялся.


    Вложения:

    • 005.jpg
      Размер файла:
      727 КБ
      Просмотров:
      243
    • 025.jpg
      Размер файла:
      569,9 КБ
      Просмотров:
      232
    • 004.jpg
      Размер файла:
      965,9 КБ
      Просмотров:
      245
    • 001.jpg
      Размер файла:
      680,2 КБ
      Просмотров:
      177
    • 006.jpg
      Размер файла:
      267,7 КБ
      Просмотров:
      260
    • 008.jpg
      Размер файла:
      268,1 КБ
      Просмотров:
      288
    • 082.jpg
      Размер файла:
      841,5 КБ
      Просмотров:
      241
    #128 cthutq, 3 сен 2015
    Последнее редактирование: 3 сен 2015
  7. @cthutq
    Отличная установка!
    Спасибо за отчет!

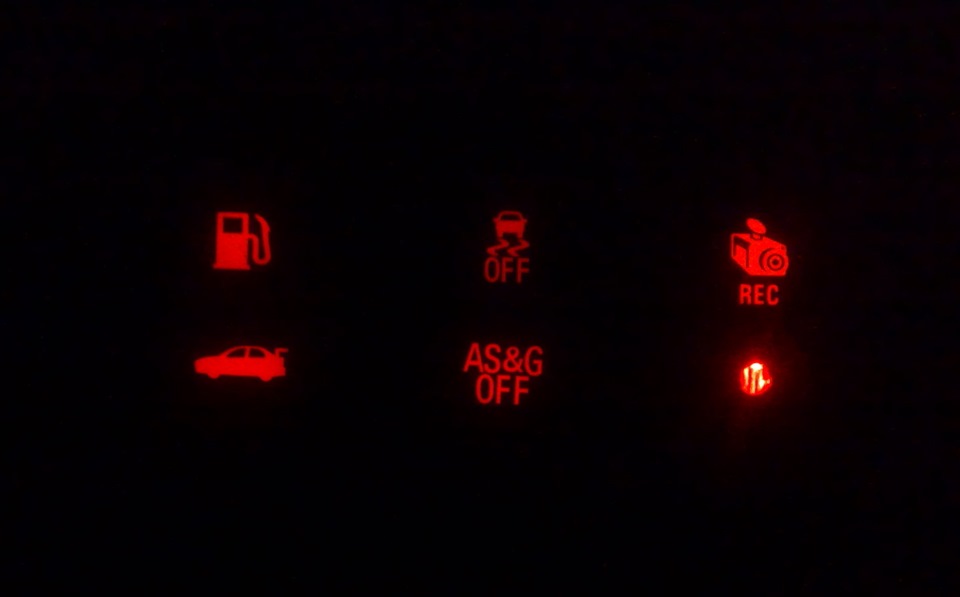

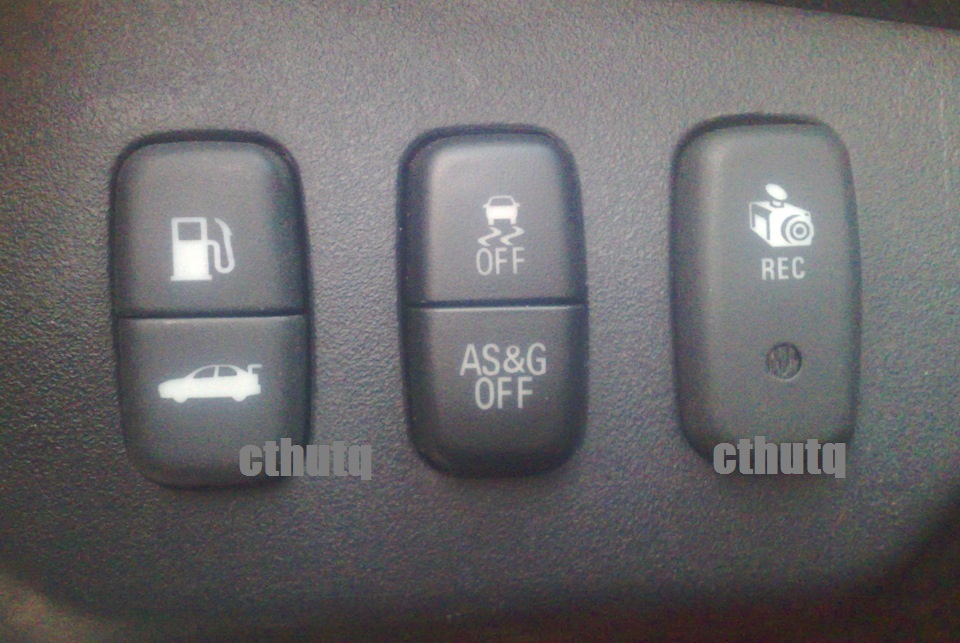

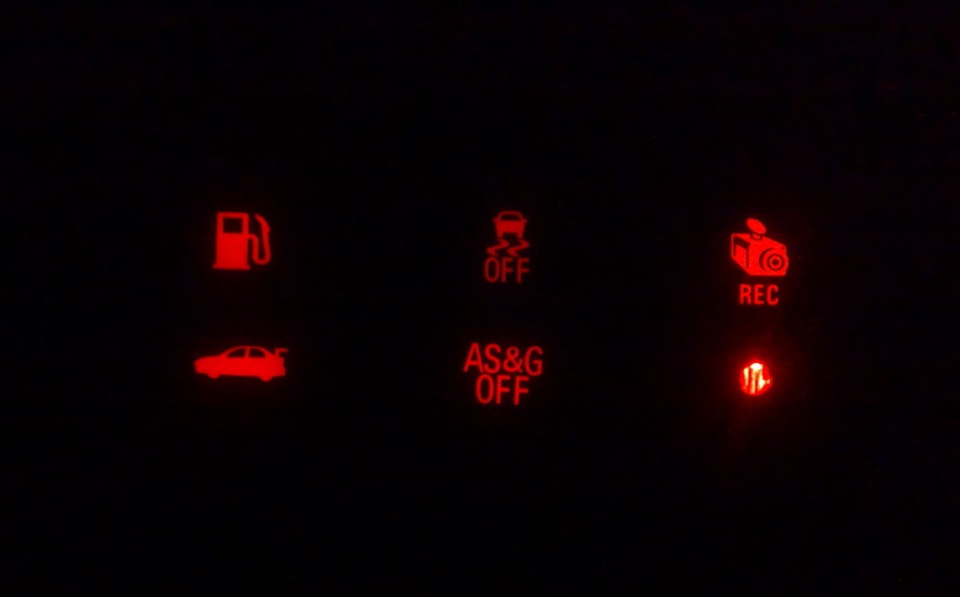

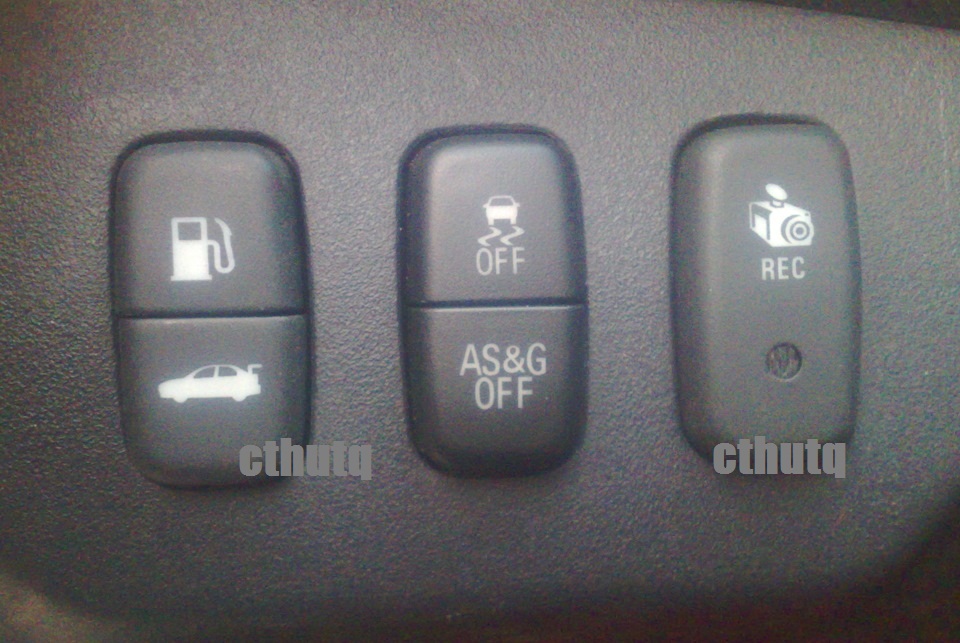

  8. Обновил кнопки :) кто заметит разницу?

    628e8eas-960.jpg ea8e8eas-960.jpg

    За качество извиняюсь, на телефон ;)

    • Нравится Нравится x 2
    • Спасибо! Спасибо! x 1
  9. @cthutq
    Супер кнопка! :)

    • Согласен Согласен x 1
  10. Дружище, рааскажи как сделал. У меня в машине все кнопки светят кроме открытия бака, бесит!!!

  11. @cthutq все захотели
    такую кнопку Кнопка cthutg 3.jpg , можете поделиться секретами?

    #133 LEONавто, 27 окт 2015
    Последнее редактирование: 27 окт 2015
  12. Делал не сам, у себя в регионе не нашел, поэтому пришлось делать двойной пересыл, но я делал не одну кнопку, поэтому повлияло на цену не так сильно.
    Рисунок и(или) надпись можно сделать любую, главное подогнать размер под донорскую кнопку.
    Пароли/явки не пишу, боюсь админы ругаться будут.

    Техпроцесс примерно такой:
    1. Заводской рисунок соскребаем лезвием, или очень мелкой шкуркой. Очищаем и обезжириваем.

    2. После обезжиривания красим 2 слоя матового лака, затем 3 слоя черной грунт-эмали для пластика.

    3. Выбираем/рисуем любой понравившийся рисунок и подгоняем его под размер кнопки.

    4. Завершающий этап -гравировка. С помощью лазерного луча удаляем слой краски и получаем желаемый рисунок.


    @Turistas
    Не очень понял вопрос... у меня кнопка была с подсветкой изначально.

    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
    #134 cthutq, 29 окт 2015
    Последнее редактирование: 29 окт 2015
  13. Спасибо. То, что она была с подсветкой это я понял. У меня задача вместо кнопки без подсветки установить с подсветкой, но с другим символом. А сам рисунок поменять. Представлял примерно такую процедуру. Если не сложно, кинь в личку контакты.

  14. @Turistas
    А разьем у другой кнопки к этой подойдет?

    Сам процесс:

    • Нравится Нравится x 2
    • Спасибо! Спасибо! x 1
    #136 cthutq, 31 окт 2015
    Последнее редактирование: 31 окт 2015
  15. Да, с разъемом проблем не будет

  16. В этой теме (пост №97)есть мой отчет по установке ВР в Меган 2. Первый вариант установки.jpg После того, как с помощью Максима, появилась возможность заменить штатную камеру на доработанную, родилась идея интегрировать камеру в корпус датчика дождя. Получилось примерно так: 2-й вариант.jpg На машине это выглядело так: IMG_20150928_074519.jpg
    Во втором варианте установки камера крепилась самодельной скобой к небольшому ребру жесткости внутри корпуса.Из за того, что все делалось второпях, без детальной проработки, получил следующие недостатки:
    1. при монтаже на зеркало,камера упиралась верхним углом в таблетку датчика дождя и её немного разворачивало. Из за этого картинка на мониторе получалась с наклоном градусов 15-20 к горизонту.
    2. так как передняя стенка корпуса ДД имеет большой наклон не удалось заставить камеру смотреть горизонтально. Торпедо и капот занимали половину кадра. IMG_20151004_173306.jpg Здесь на форуме кто то выкладывал ссылку на Drive 2.ru. Там товарищ (кстати тоже на Рено) выложил отличный фотоотчет. Его идея вдохновила, и я решил пойти подобным путем. Но мне было легче, он сам дорабатывал камеру и крепил её на стекло, я же работал с готовой камерой и крепил её непосредственно в корпус ДД.
    Делал примерно так: чтобы не пачкать (и случайно не "убить") камеру сделал муляж по размерам камеры. В передней стенке корпуса ДД вырезал прямоугольное отверстие, для того чтобы низ камеры можно было подать вперед (оптическую ось камеры надо приблизить к горизонту машины). Далее изнутри, с помощью паяльника,закрепил двойной слой чулка. Затем обмотав муляж полиэтиленовой пленкой (чтобы не приклеился), с помощью уже сделанного кронштейна (продавив чулок изнутри) закрепил на корпусе, после чего обмазал чулок снаружи эпоксидкой (надо делать несколько слоев, с промежуточной просушкой). Тут должен сделать отступление. Очень важно,перед тем как приступаем к формированию будущего корпуса, необходимо в прямоугольном отверстии (ещё до чулка), предварительно закрепить камеру и проверить как смотрит объектив.
    Затем шпаклюем, шкурим, красим. 3-й продолжение.jpg 3-й вариант (начало).jpg Получаем примерно так: IMG_20151106_072557.jpg IMG_20151106_072606.jpg Так выглядит на машине: IMG_20151106_134045.jpg Вид изнутри: IMG_20151106_072636.jpg IMG_20151106_072700.jpg Вид снаружи авто: IMG_20151106_134153.jpg IMG_20151106_134209.jpg Будет приятно, если кому то помог. Буду рад выслушать критические (и некритические) деловые и др. замечания в свой адрес. Приношу извинения за качество фото, все делалось на телефон. Вид авто снаружи, лучше сделать не получается, стекло все время бликует.

    • Нравится Нравится x 4
    • Полезно! Полезно! x 1
  17. @vokson1960 отличная работа! А фото снаружи можно попробовать где-то под навесом, чтобы от неба отсвета не было (на заправке, например)

  18. @vokson1960
    Доработанная камера... самое интересное осталось за кадром (
