    Аккумулятор в видеорегистраторе - какой, как заменить, адаптеры (преобразователи) питания DC-DC 12В>5В, подключение регистратора через доп. устройства - power magic, модули (power cut)...
    Обозначение и маркировка проводов подключения питания для автомобильных устройств
    МАРКИРОВКА ПРОВОДОВ ПОДКЛЮЧЕНИЯ ПИТАНИЯ.jpg

      • ACC или A+ или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания (красный провод). ACC = (ACCESSORIES / дополнительное оборудование)
      • B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи/ АКБ (постоянный плюс, провод желтого цвета).
      • GND или GROUND или K31 или просто минус = Общий провод (Масса, черный провод).
    Вопросы, связанные с электропитанием устройств от бортовой сети автомобиля через адаптеры/ преобразователи ("зарядка" в прикуриватель)/ стабилизаторы напряжения, дополнительные (оригинальные и альтернативные) источники питания, нестандартная (по отношению к общераспространенной) распиновка разьемов. Обычно информация содержится в одном-двух постах и отыскать ее бывает непросто, а зачастую многие просто не знают о ее существовании (к примеру, про Автономный блок питания Lucas-530 и пр)

    АККУМУЛЯТОРЫ в видеорегистраторах по моделям
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Замена аккумулятора на Axiom-1100 - BLC2 альтернативный от Nokia 3310 (другие модели телефонов)
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Замена аккумулятора на TV-Q5NV GPS на более мощный - 500mAh ( @Kaliningrad )
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Замена аккумулятора на Inspector Scirocco/Koonlung K1S/INNOV K1/КАРКАМ DUO на Samsung SLB-10A ( @easy_john )
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в TrendVision TV-103 - 502530 300mAh автор @harrican разборка, подбор аналогов
    +
    Батарейка системной памяти TV-103 KORCHIP батарейка с конт L.jpg SM414, информация в теме автор GermanAW
    каталог: Korchip.com
    Сервис TV устанавливает перезаряжаемую MS621F (Seiko) информация от ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в TrendVision TDR-708P - 402535 300mAh автор @alexsoll с видами разобранного ВР: фото
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в TrendVision TDR-718GP - 553035 500mAh автор Фил (от СЦ по гарантии, пост #10381 стр.520 с фото), еще ставили 602035 350mAh (LP602035-PCM автор Ras40 пост #10377), еще 502030 250mAh рекомендация cergi123 пост #14285)
    Замена аккума с фото автор стр. 754 пост #15075 автор @exkoder заказ "Polymer battery 500 mah 3.7 V 503035" на Shenzhen polymer production enterprise
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в Street Storm A7810 - 052025 130 мАч автор @makeevb в теме SS CVR-A7810 (-G)
    Замена аккумулятора в Street Storm CVR-A7810-G PRO с завода 502025 130 мАч утановлен 402030 180мАч автор @Hvostik
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в Datakam G5 - 25х30х7 на LP 603026-PCM-LD (26х30х6 мм, 420мАч) автор @prust в теме Datakam G5
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в ProCam CX4 (mini 0801) с завода - 552535 автор @Николай П. заменен на 502035. Светотрон.jpg
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Подбор аккумуляторных батарей Светотрон на Савеловском (Москва) приобретен там
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в TrendVision TV-107 - 953028 750mAh на 903033 850 mAh автор @SerP в теме TV-107
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в TrendVision TDR-200 - 302030 (EEMB LP302030-PCM или LP302030) 120mAh автор @NSZ-550 в теме TDR-200 стр.19 пост #274
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Аккумулятор в Mio MiVue-588 - 802035 500mAh
    Mio-588 АКБ 500 mAh-80x20x35.jpg

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Hobbyking-Паркфлаер х90.jpg Подбор аккумуляторных Батарей TURNIGY от моделек HOBBYKING
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Расшифровка маркировки аккумуляторов Маркировка АКБ.jpg
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

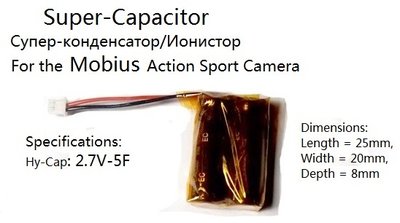

    VicoVation-Vico-TF2+ Номиналы иониcторов: зеленые 2.7v 3.3F (2 шт.) , черный 2.7v 4F (1 шт) разместил @Avangard и фото

    Подключение питания ВР: контроллеры, адаптеры

    Адаптер питания /преобразователь 12В > 5B малошумящий Hobbywing 3A UBEC 5V

    Что внутри аккумулятора
    Аккумулятор с контроллером (внутренним) -общая информация

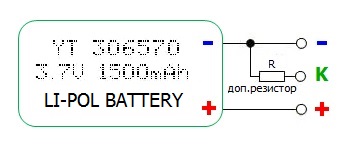

    Контроллер аккумулятора замена на альтернативный 2.jpg описание схемы и чем заменить

    Динамик в StreetStorm A7810-G PRO
    Микрофоны для замены: Panasonic WM-61A, KEEG1538WB-100LB в теме StreetStorm A7810-G PRO

    Домашние (лабораторные) источники питания - 12В и 5В

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

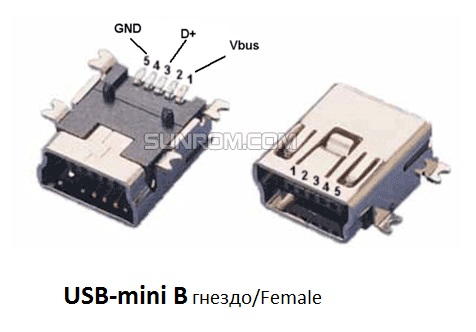

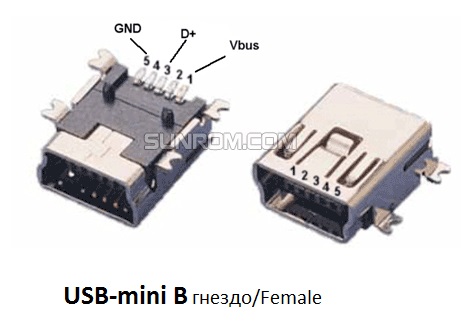

    Распиновка (распайка) разьемов
    Разьемы USB 2.0 (стандартная распиновка) cxem.net или rones.su
    Разьемы USB 2.0 (Питание и заряд 5V-гаджетов) rones.su/5v_gadget
    Разьемы USB 3.0 (стандартная распиновка) usb-30.ru
    Разъемы Jack / TRRS общее описание - полная версия in English

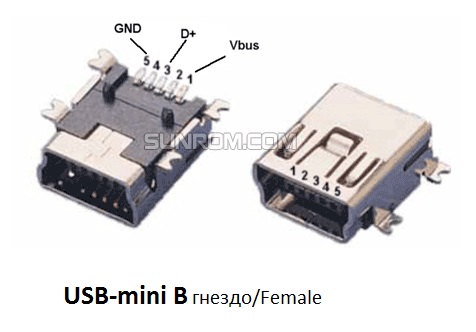

    Угловые разьемы mini-USB
    Вид и наименование Angle mini-USB-"B"

    З
    арядка гаджетов через USB: rones.su

    Разьемы разные pinoutsguide.com
    VicoVation Vico Tf2+ Разъем Мини USB B 5 pin перепайка нештатного/распиновка
    Lucas LK-7900 Кабель AV и разъем 3,5 мм TS / mono jack
    AXiOM Car Vision 1100 разъем 3,5 мм TRRS / 4 pin jack на кнопку описание и схема
    AXiOM Car Vision 1100 разъем 2.5 мм TRRS / 4 pin jack для доп.камеры

    TrendVision TV-Q5NV кабель mini-USB 8pin UC-E6 / USB-A + AV

    TrendVision автор @ag-70 в теме Техподдержка стр.24 пост #470

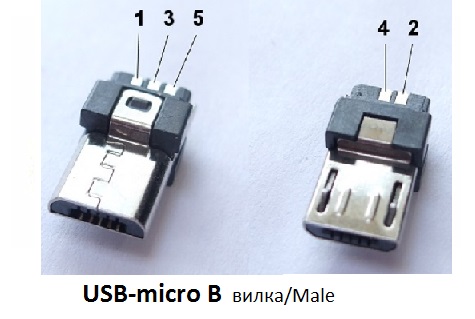

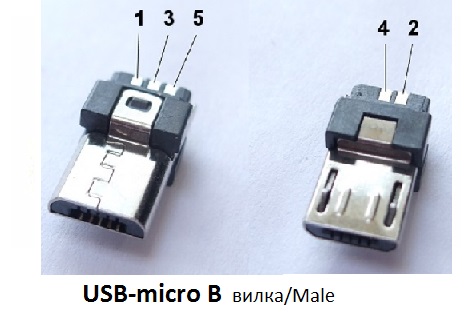

    Разъём микро USB, питание по стандарту -
    1 - +5V
    5 - GND
    Кронштейн и модуль GPS -
    1 - +5V
    2 - GPS (D-)
    5 - GND

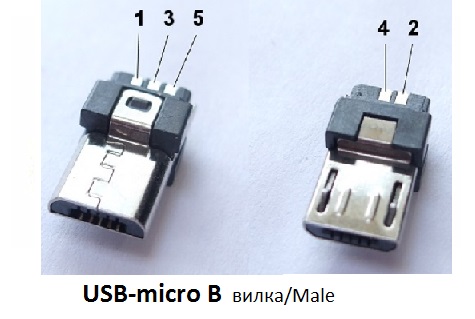

    Микро USB на ВР, с Data -
    1 - +5V
    2 - D- (GPS)
    3 - D+
    4 -
    5 - GND


    Видеовход AV IN навигатор Explay SLS7 разъем 2,5 мм TRRS /jack
    Замена шлейфа кнопок TV-Q5NV - на drive2

    Подключение ВР к AV входу Головного Устройства (параллельно с камерой заднего вида):

    Схема
    и управляющие герконовые реле для переключения между камерами
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Кнопки с подсветкой для управления и контроля:
    • Кнопка "12mm with LED push button auto reset illuminated" (по этому названию на Али можно отыскать) в теме Фото Axiom автор @LEONавто
    • Переделка на штатную в теме Axiom-1100 автор @cthutq и какой шедевр у него получился
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Приборы для замера напряжения/ тока потребления/ мощности (емкости)
    Замер на USB (USB тестеры):
    CHARGER Doctor -замер напряжения U и тока I. Более подробное описание здесь
    [​IMG] [​IMG]
    Вход - выход через USB-разьем. Показания U,I меняются автоматически через несколько секунд. На площадках по названию ищется легко.
    Одно ограничение - напряжение 3,5-7,0 Вольт, ток до 3,0 Ампер.

    KCX-017 - USB тестер - отображение U, I, P (для замера -доп. R-модуль), описание

    Замеры на гнезде/адаптере прикуривателя:

    Для замера тока и напряжения через разьем прикуривателя ("сигаретный адаптер") - "сделай сам" (DIY)

    Подсветка дисплея ВР - восстановление установкой доп. модуля автор @StyletX в теме TrendVision TV-108 стр.21 пост #417
    PS: по мере появления информации ссылки будут добавляться, можете описывать устройства в этой Теме или в личку

    • Полезно! Полезно! x 5
    • Нравится Нравится x 3
    #1
    Последнее редактирование: 6 дек 2017
  2. SKov

    SKov Пользователь

    Регистрация:
    23 май 2013
    Сообщения:
    206
    Симпатии:
    83
    Рейтинг:
    +189 / 2 / -0
    Видеорегистратор:
    BlackVue DR500GW-HD
    Авто:
    Kuga-2
    Регион:
    Россия
    Ну, это не ограничение.. USB выход должен быть в районе 4.5..5.5 вольт. Если ниже - перегруз. Если выше - неисправность преобразователя 12V=>5V. Вообще, для цены в 6$ очень симпатичная штука!

    #2
  3. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Дополню: что касается устройств с mini-USB разьемами, то если замеры напряжения/тока потребления проводить с помощьюCharger Doctor, понадобятся адаптеры:
    USB B mini Female to USB A Female mini-USB female переходники.jpg на входе
    и USB B mini Male to USB A Male mini-USB male to male переходники.jpg на выходе.
    Все ищется на площадках, наши продавцы не возят. Всё заказал, как придут, протестирую, выложу.
    PS: кроме того 12 Вольт с током нагрузки с прикуривателя и в других местах бывает возникает необходимость померять, тоже для "сделай сам" заказано, отчет предоставлю

    • Нравится Нравится x 2
    #3
    Последнее редактирование: 23 фев 2014
  4. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Измерение напряжения и тока, потребляемого подключенным через гнездо прикуривателя видеорегистратором:
    самый простой выход - измерение мультиметром: взять разветвитель прикуривателя, разрезать идущие к нему провода, и в разрез подключить амперметр, замерять, потом соединить провода, переключить мультиметр в режим замера напряжения, подключить и, собственно, произвести второй замер - уже напряжения. Но как то... некрасиво и неудобно - провода болтающиеся, скрутки, переключения и пр.

    И попался на площадках такой вот прибор: двойной LED DC цифровой амперметр - вольтметр (Display: 0.28" LED, two-color (red and blue), размерами 48 × 29 × 21 мм
    двойной LED DC цифровой амперметр вольтметр.jpg
    который может производить одновременно замер и напряжения (DC до 30В) и тока (до 2А, есть и больше).
    Приборчик был заказан и прибыл такой, какой и ожидалось:
    190320147653.jpg 190320147654.jpg 190320147645.jpg

    для размещения измерительного приборчика подходящим по размерам оказался разветвитель на 4 гнезда прикуривателя с доп.выходом USB

    220320147686.jpg 220320147683.jpg

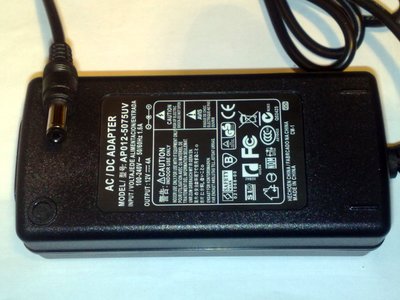

    в качестве источника питания на 12В там же на площадке был заказан недорогой блок питания (AC 220V - DC 12V, 4А)
    190320147659.jpg 190320147661.jpg

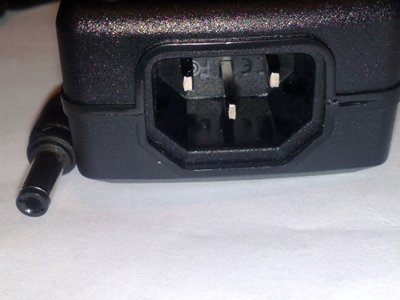

    заказывался специально без сетевого шнура, подешевле, тем более что вилки на 220В там не совсем под такие розетки, как у нас. Сетевой кабель необходимой длины был приобретен в радиотоварах.

    При разборке разветвителя удивило качество сборки и технологичность, все очень надежно и продуманно сделано для коробочки стоимостью 300 руб
    220320147689.jpg 220320147691.jpg 220320147693.jpg

    Лишние детали были удалены, сделан пропил в крышке, куда и был помещен мультиметр. В итоге получился блок питания на 12 вольт, приходящих через измерительный прибор к гнезду прикуривателя, и 5 вольт на разьем USB:
    Приходящие с блока питания 12В - через штатный разьем, который уже с ним и шел, оставалось поставить розеточку под него
    а к оставшемуся от разветвителя проводу (с вилкой в гнездо прикуривателя) была припаяна такая же как на сетевом блоке питания вилка и получилось универсальное устройство для проведения измерений в автомобиле:

    С помощью этого прибора можно и ток, потребляемый подключенным через USB устройством померять, если источника 5В нет под руками:
    на вышеприведенном фото - замеры подключенного через USB ВР Vacron CDR E22. Потребляемый ток 160 МА, но это показания потребления преобразователем, напряжение 12,8В - на входе, а для замера напряжения на выходе из преобразователя и потребляемого ВР тока применяется USB Charger Doctor (не было под руками на момент замеров, позже выложу фото и его показаний).

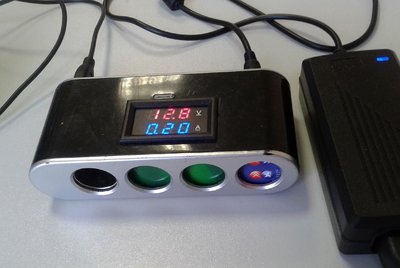

    Вот так практически из ничего получилась удобная универсальная измерительная мини-станция с источником питания и с возможностью проведения измерений как в автомобиле, так и в "лабораторных" условиях.

    • Полезно! Полезно! x 5
    • Нравится Нравится x 3
    #4
    Последнее редактирование: 25 июл 2014
  5. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    • Полезно! Полезно! x 3
    #5
    Последнее редактирование: 29 ноя 2015
  6. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Управление включением видеорегистратора с задержкой (регулируемое время, после включения зажигания) - еще один из вариантов предложил @Цветан в теме ProCam GS7. Бюджетный модуль с площадки AliExpress Relay Delay Turn on Delay Turn off Switch Module with Timer DC 12V

    Модуль Цветан АЛИ Схема подключения.jpg
    Модуль Цветан 1 АЛИ.jpg Модуль Цветан 2 АЛИ.jpg Модуль Цветан 3 АЛИ.jpg Модуль Цветан 4 АЛИ.jpg

    К несомненным преимуществам относится цена. Как будет срабатывать модуль при нескольких последовательных включениях/выключениях зажигания - можно узнать только проверив. Надеемся, @Цветан протестирует, когда получит и предоставит информацию.

    • Нравится Нравится x 1
    • Полезно! Полезно! x 1
    #6
    Последнее редактирование: 13 дек 2015
  7. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск

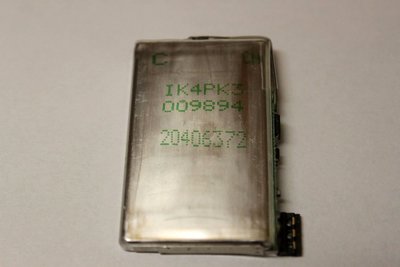

    Аккумулятор от телефона Siemens
    IMG_0083 выр.jpg
    случайно попался какой-то старый на глаза, разобрал, померял: размер батареи без контактной площадки: 5,5х31х48 мм. Может кому пригодится информация - чем где-то искать - от телефонов их есть (вдобавок и с контроллером, если нужно)
    IMG_0084.JPG IMG_0085.JPG
    IMG_0097.JPG IMG_0090.JPG

    • Полезно! Полезно! x 1
    #7
  8. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    KCX-017 - USB тестер напряжения, тока, мощности /емкости Power Bank /аккумуляторов (LCD Voltmeter USB Charger Capacity Current Detector Voltage Tester Meter), или просто - USB charger tester meter
    Отличная замена выше описанному CHARGER Doctor

    KCX-017 5.jpg

    на дисплее отображается большое количество параметров: напряжение (V), ток (A), проходящая энергия электрического заряда/разряда (mAh), номер ячейки памяти (0-9)
    KCX-017 4.jpg Отображаемые Параметры: напряжение (V) -Voltage, ток (A) - Current, мощность / емкость /проходящая энергия электрического заряда/разряда (mAh) - Capacity, номер ячейки памяти (0-9) -Data Group.

    В верхней строке отображается напряжение и сила тока,
    в нижней – емкость и номер ячейки памяти.
    В ячейках хранится измеренная ёмкость, она сохраняется после выключения девайса. Сбрасывается она либо принудительно, либо после достижения в ней максимальной посчитанной ёмкости в 19999mAh. Всего ячеек 10 (0-9).
    Управление отображением ячеек памяти:
    Два коротких нажатия на кнопку - переход в режим переключения между ячейками памяти / выход из него. В этом режиме экран начинает мигать.
    Одно короткое — переключение между ячейками.
    Удерживание на 5+ секунд — сброс СЛЕДУЮЩЕЙ ячейки памяти. Т.е. если сейчас вы на ячейке 1, то при удержании кнопки на 5 сек произойдёт стирание в ячейке 2 и переход к ней (так что если хотите стереть текущую — пролистывать все до предыдущей)
    Установки и ограничения.
    При напряжении менее 4,6В (LOW) и более 5,35В (HIGH), подсветка индикатора начинает моргать (стрелки в верхней строке), показывая недопустимое значение напряжения на входе.

    В целом, по описаниям,оень удачный тестер. Позволяет смотреть напряжение и ток на USB устройствах и подсчитывать отданный или принятый заряд в миллиамперчасах(mAh).
    10 ячеек энергонезависимой памяти для хранения подсчитанной емкости.

    Лучше и дешевле девайса для контроля емкости различных повербанков и аккумов вряд ли получится найти. Но для такого замера потребуется подключение нагрузки, и желательно с известными параметрами. Для этих замеров и предназначена приставка к приборчику
    KCX-017 с нагруз.jpg
    в виде мощных нагрузочных резисторов и простой схемы управления:

    KCX-017 нагрузочные сопротивления.jpg
    В режиме нагрузки 1А, горит зелёный индикатор, в режиме нагрузки 2А, горит красный индикатор.
    Сопротивление нагрузки при температуре 20ºС: 5,141Ом/2,587Ом и соответственно расчётный ток при напряжении 5В — 0,972А/1,932А

    Следует иметь в виду, что измеряется именно мАч без учёта значения напряжения, т.е. показания индикатора I(мА) х T(ч), есть ток — есть и увеличение накопленных показаний мАч.

    Предельный измеряемый ток — 3,67А, далее показания не увеличиваются. Измеритель тока имеет зону минимальной нечувствительности 50мА, т.е. ток менее этого значения будет отображаться как нулевой.
    Способность прибора проводить измерения с приемлемой точностью в широком диапазоне напряжений (от 2,70В до 10,0В) и токов (от 0,05А до 3,50А) позволяет измерять параметры не только USB, но и напрямую параметры литиевых аккумуляторов.

    Использованы материалы с сайта MYSKU LCD USB Тестер + Нагрузка 1-2А, Тестер повербанков и кабелей и forum.fonarevka

    Автор ссылки на прибочик @Extreme3544 в теме TrendVision TDR-718GP

    • Полезно! Полезно! x 4
    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
    #8
    Последнее редактирование: 21 дек 2015
  9. Extreme3544

    Extreme3544 Пользователь

    Регистрация:
    28 июн 2015
    Сообщения:
    118
    Симпатии:
    49
    Рейтинг:
    +157 / 4 / -0
    Видеорегистратор:
    Trendvision tdr-718gp
    Авто:
    Opel Antara 2.2cdti
    Регион:
    Приволжский ФО
    Доброй ночи! Боле продвинутая версия.
    Имеет два интерфейса для подключения нагрузки, максимальная нагрузка не 2 а целых 3,5 ампера. Можно воткнуть два зеленых донгла (нагрузочный резистор) и затестить трехамперный зарядник. Так же можно тестить зарядник до 15 вольт. В память одной ячейки набирает не 19999 а 99999мАч. image.jpg image.jpg image.jpg

    • Полезно! Полезно! x 3
    • Нравится Нравится x 2
    #9
    Последнее редактирование: 24 дек 2015
  10. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Подключение видеорегистратора и других устройств к штатной проводке, минуя (не используя) гнездо прикуривателя и не применяя всяческие "скрутки" и вмешательство в проводку - с помощью разветвителей предохранителя.12vi.ru
    Автор @Кulibin http://videoregforum.ru/threads/kak...or-ne-ot-prikurivatelja.590/page-2#post-71500

    разветвитель предохранителя 12vi.ru.jpg

    • Согласен Согласен x 2
    • Полезно! Полезно! x 2
    #10
  11. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Лабораторный источник питания DAZHENG PS-1502DD - для Любителей-энтузиастов...
    (автор @ag-70 упомянул устройство в теме Trend Vision TDR-718)
    лабораторный источник питания DAZHENG PS-1502DD.jpg

    Технические характеристики:
    - Входное напряжение: 220 В
    - Выходное напряжение: 0...15 В
    - Выходной ток: 0...2 А
    - Стабильность напряжения: ≤0,01%±2 мВ
    - Выбор предустановленных напряжений на выходе (только в DD).
    - Размеры: 120x145x195мм
    - Вес: 1,2кг
    Инструкция и Апгрейд

    • Полезно! Полезно! x 2
    #11
    Последнее редактирование: 16 янв 2016
  12. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Адаптер-переходник для GPS-модуля видеорегистратора Trend Vision TV-Q5NV GPS - мини-USB на микро-USB (Trend Vision TDR-708GP, TDR-718GP)
    из Темы TDR-708 http://www.videoregforum.ru/threads/videoregistrator-trendvision-tdr-708p.1571/page-8
    к TDR-708 GPS от Q5NV переходник.jpg
    GPS от Q5NV мама мини-USB.jpg GPS к TV TDR-708 папа микро-USB.jpg
    Протестировано 28.01.16

    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
    #12
    Последнее редактирование: 28 янв 2016
  13. Kaliningrad

    Kaliningrad Опытный

    Регистрация:
    31 окт 2013
    Сообщения:
    2.864
    Симпатии:
    2.907
    Рейтинг:
    +7.808 / 93 / -28
    Видеорегистратор:
    Axiom 1100, Q5NV, TV718GP, VicoTF2+, Neoline A7...
    Авто:
    Hyundai Getz II
    Регион:
    Северо-Запад
    Распаял по данной схеме, проверил...[​IMG] Значка GPS как активного, так и не активного не появилось...
    Предположения...? [​IMG]
    Эпоксидкой не заливаю, паяльник на подогреве... [​IMG]

    • Нравится Нравится x 1
    #13
    Последнее редактирование: 28 янв 2016
  14. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    На предыдущей схеме 4 и 5 контакты микро-USB были с перемычкой между собой

    уточнение: на схеме все разьемы указаны со стороны распайки, ну я думаю не должны перепутать...

    #14
  15. Kaliningrad

    Kaliningrad Опытный

    Регистрация:
    31 окт 2013
    Сообщения:
    2.864
    Симпатии:
    2.907
    Рейтинг:
    +7.808 / 93 / -28
    Видеорегистратор:
    Axiom 1100, Q5NV, TV718GP, VicoTF2+, Neoline A7...
    Авто:
    Hyundai Getz II
    Регион:
    Северо-Запад
    Если б, перепутал питание, то эффект был бы налицо...)
    Но, по питанию без косяков...
    --------------------------------------
    Ошибся я с беленьким проводом. Перепаиваю и бегом в машину на проверку...)
    --- Сообщения Объединены, 28 янв 2016 ---
    @LEONавто, схема распайки верная. Мой косяк был... Зелёный провод вообще в топку,
    чтоб не мешался...) Всё работает отлично. На холодной машине блок GPS от Q5NV
    поймал 13 спутников за 15-20 секунд и отлично отработал на TDR-718GP!
    Всем помогавшим большое спасибо!

    • Спасибо! Спасибо! x 2
    • Полезно! Полезно! x 2
    #15
    Последнее редактирование: 28 янв 2016
  16. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    Это радует! Спасибо за тест-реализацию! [​IMG]
    PS: пост со схемкой поправил

    • Согласен Согласен x 1
    #16
    Последнее редактирование: 28 янв 2016
  17. Kaliningrad

    Kaliningrad Опытный

    Регистрация:
    31 окт 2013
    Сообщения:
    2.864
    Симпатии:
    2.907
    Рейтинг:
    +7.808 / 93 / -28
    Видеорегистратор:
    Axiom 1100, Q5NV, TV718GP, VicoTF2+, Neoline A7...
    Авто:
    Hyundai Getz II
    Регион:
    Северо-Запад
    Дополню картинкой...
    Вид на разъёмы со стороны наружных контактов (с торцов).
    Спаять провода согласно цветам на схеме. Задействовано всего три провода.
    Подключение блока GPS от TV-Q5NV GPS к TDR-708P (TDR-718GP).jpg

    • Полезно! Полезно! x 3
    #17
  18. unreal

    unreal Опытный

    Регистрация:
    18 мар 2013
    Сообщения:
    1.608
    Симпатии:
    846
    Рейтинг:
    +3.047 / 26 / -2
    Видеорегистратор:
    CamBox Drive//Procam GS7
    Авто:
    Nissan Qashqai LE+
    Регион:
    Ленинградская область
    Вопрос к спецам. Заморачивался кто- нибудь с полной заменой аккума ВР на ионисторы? Интересует и теория, но больше практика.

    #18
  19. LEONавто

    LEONавто Moderator Команда форума

    Регистрация:
    22 окт 2013
    Сообщения:
    3.943
    Симпатии:
    1.075
    Рейтинг:
    +3.509 / 16 / -4
    Видеорегистратор:
    SS-A7810-G_PRO, AXiOM 1100, Ausdom A261, Necker S1
    Регион:
    Cмоленск
    @unreal вроде кто-то уже менял, подождем.
    Пока обозначу особенности ионисторов/супер конденсаторов, для общего развития темы: рабочее напряжение у них 2,7В (в отличие от аккумуляторов, у которых 3,7В), емкость в Фарадах.
    Вот что на микрокамере Mobius применяют: ссылка

    Super Capacitor Mobius.jpg

    Версия видеорегистратора G1W-C - с ионисторами: фото от niko с dashcamtalk

    G1W - G1WC внутри.jpg Super Capacitor in G1W-C.jpg G1WC внутри размеры ионистора.jpg
    а вот конкретный эксперимент по установке от Dashmellow
    https://dashcamtalk.com/forum/threads/gt680w-super-capacitor-stealth-mod.5292/

    просто соединили последовательно два конденсатора по 10 Фарад:
    Super Capacitor in GT680W.jpg
    еще ссылки, может что пригодиться, удалю потом ненужное



    замена аккумулятора на конденсатор на Мобиус

    и тест этого


    еще тема по B40/A 118
    https://dashcamtalk.com/forum/threa...allation-diy-project-and-tests-b40-a118.6080/

    https://en.wikipedia.org/wiki/Lithium-ion_capacitor


    http://www.lgqyc.com/i-want-to-replace-a-car-dash-cam-battery-with-a-capacitor/

    http://www.amazon.com/dp/B00JG7CRYU/?tag=stackoverfl08-20

    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
    #19
    Последнее редактирование: 14 фев 2016
  20. Цветан

    Цветан Начинающий

    Регистрация:
    7 ноя 2015
    Сообщения:
    57
    Симпатии:
    17
    Рейтинг:
    +36 / 0 / -0
    Видеорегистратор:
    Procam gs7
    Авто:
    Renault Koleos
    Регион:
    Болгария
    Начало - http://videoregforum.ru/threads/ehl...tochniki-pitanija-izmerenija.1048/#post-70370


    Мое реле - задержки включения напряжения 12 вольт DC пришло.
    Как работает - прилагаю два видео файла:


    Время задержки включения можно менят с одной секунды (проверил) и до одного часа (не проверял)
    Выход к ВР точно как на картинке

    • Полезно! Полезно! x 3
    #20
    Последнее редактирование: 15 фев 2016

Поделиться этой страницей

Эта страница была найдена по запросам:

  1. мини usb распайка

    ,
  2. распиновка микро юсб

    ,
  3. зарядка микро usb распиновка

    ,
  4. распайка микро юсб,
  5. как припаять разъем микро usb папа,
  6. micro usb распиновка
Яндекс.Метрика Рейтинг@Mail.ru
Время:
0,1399 сек.
Память:
5,439 МБ
Запросов к БД:
16
