Электрика в ВР - замена аккумулятора, подключение питания, распиновки разьемов, измерения

Аккумулятор в видеорегистраторе - какой, как заменить, адаптеры (преобразователи) питания DC-DC 12В>5В, подключение регистратора через доп. устройства - power magic, модули (power cut)...

Спойлер: Маркировка проводов питания 12 Вольт

Обозначение и маркировка проводов подключения питания для автомобильных устройств

• • ACC или A+ или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания (красный провод). ACC = (ACCESSORIES / дополнительное оборудование)
  • B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи/ АКБ (постоянный плюс, провод желтого цвета).
  • GND или GROUND или K31 или просто минус = Общий провод (Масса, черный провод).
  В схемах китайских регистраторов и модулей питания могут применять другую схему: желтый - на ACC, красный - постоянный "плюс" B+

Спойлер: Что размещаем в Теме ЭЛЕКТРИКА

Вопросы, связанные с электропитанием устройств от бортовой сети автомобиля через адаптеры/ преобразователи ("зарядка" в прикуриватель)/ стабилизаторы напряжения, дополнительные (оригинальные и альтернативные) источники питания, нестандартная (по отношению к общераспространенной) распиновка разьемов. Обычно информация содержится в одном-двух постах и отыскать ее бывает непросто, а зачастую многие просто не знают о ее существовании (к примеру, про Автономный блок питания Lucas-530 и пр)

АККУМУЛЯТОРЫ в видеорегистраторах по моделям

Спойлер: Какой аккумулятор в регистраторе, замена аккумулятора

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Замена аккумулятора на Axiom-1100 - BLC2 альтернативный от Nokia 3310 (другие модели телефонов)
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Замена аккумулятора на TV-Q5NV GPS на более мощный - 500mAh ( @Kaliningrad )
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Замена аккумулятора на Inspector Scirocco/Koonlung K1S/INNOV K1/КАРКАМ DUO на Samsung SLB-10A ( @easy_john )
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TV-103 - 502530 300mAh автор @harrican разборка, подбор аналогов
+
Батарейка системной памяти TV-103 SM414, информация в теме автор GermanAW
каталог: Korchip.com
Сервис TV устанавливает перезаряжаемую MS621F (Seiko) информация от ag-70
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TDR-708P - 402535 300mAh автор @alexsoll с видами разобранного ВР: фото
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TDR-718GP - 553035 500mAh автор Фил (от СЦ по гарантии, пост #10381 стр.520 с фото), еще ставили 602035 350mAh (LP602035-PCM автор Ras40 пост #10377), еще 502030 250mAh рекомендация cergi123 пост #14285)
Замена аккума с фото автор стр. 754 пост #15075 автор @exkoder заказ "Polymer battery 500 mah 3.7 V 503035" на Shenzhen polymer production enterprise
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в Street Storm A7810 - 052025 130 мАч автор @makeevb в теме SS CVR-A7810 (-G)
Замена аккумулятора в Street Storm CVR-A7810-G PRO с завода 502025 130 мАч уcтановлен 402030 180мАч автор @Hvostik
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в Datakam G5 - 25х30х7 на LP 603026-PCM-LD (26х30х6 мм, 420мАч) автор @prust в теме Datakam G5
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в ProCam CX4 (mini 0801) с завода - 552535 автор @Николай П. заменен на 502035.
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Подбор аккумуляторных батарей Светотрон на Савеловском (Москва) приобретен там
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TV-107 - 953028 750mAh на 903033 850 mAh автор @SerP в теме TV-107
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в TrendVision TDR-200 - 302030 (EEMB LP302030-PCM или LP302030) 120mAh автор @NSZ-550 в теме TDR-200 стр.19 пост #274
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Аккумулятор в Mio MiVue-588 - 802035 500mAh

Спойлер

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Подбор аккумуляторных Батарей TURNIGY от моделек HOBBYKING

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Спойлер: Расшифровка маркировки аккумуляторов

Расшифровка маркировки аккумуляторов

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Спойлер: Суперконденсаторы (ионисторы) в регистраторе

VicoVation-Vico-TF2+ Номиналы иониcторов: зеленые 2.7v 3.3F (2 шт.) , черный 2.7v 4F (1 шт) разместил @Avangard и фото

Подключение питания ВР: контроллеры, адаптеры

Спойлер: Устройства включения ВР с задержкой, защита АКБ автомобиля от разряда

• Универсальный аккумулятор/UPS Lukas Lk-530 с автоматическим отключением и описание на форуме
• Реле контроля напряжения- включение ВР при запуске двигателя / отключение на заглушенном
• Реле задержки включения - РЕГТАЙМ вкл/выкл ВР с задержкой от 10 сек при включении/выключении зажигания (на 1-10 мин Энергомаш Регтайм)
• Модуль задержк включения вкл/выкл питания на ВР (автор @Цветан)
• Magic_RU - 1)прибор защиты аккумулятора от разряда (при постоянном подключении ВР в режиме Парковка); 2)подача питания на ВР только после запуска двигателя /отключение с задержкой после выключения зажигания
• Lukas-290 - Power safety device - обзор на ВР-форуме и на сайте Lukas
• Замена стандартного аккумулятора ВР на модуль DIY от vova51 с питанием от автомобильного АКБ для Axiom-1100 (исключение замерзания)

Адаптер питания /преобразователь 12В > 5B малошумящий Hobbywing 3A UBEC 5V

Что внутри аккумулятора

Спойлер: Схема контроллера аккумулятора и чем заменить

Аккумулятор с контроллером (внутренним) -общая информация
описание схемы и чем заменить

Динамик в StreetStorm A7810-G PRO
Микрофоны для замены: Panasonic WM-61A, KEEG1538WB-100LB в теме StreetStorm A7810-G PRO

Домашние (лабораторные) источники питания - 12В и 5В
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Распиновка (распайка) разьемов

Спойлер: Сборники общих схем распиновки разьемов

Разьемы USB 2.0 (стандартная распиновка) cxem.net или rones.su
Разьемы USB 2.0 (Питание и заряд 5V-гаджетов) rones.su/5v_gadget
Разьемы USB 3.0 (стандартная распиновка) usb-30.ru
Разъемы Jack / TRRS - общее описание - полная версия in English
Угловые разьемы mini-USB - Вид и наименование Angle mini-USB-"B"

Зарядка гаджетов через USB: rones.su

Разьемы разные pinoutsguide.com

Спойлер: Распиновки разьемов по моделям регистраторов

VicoVation Vico Tf2+ Разъем Мини USB B 5 pin перепайка нештатного/распиновка
Lucas LK-7900 Кабель AV и разъем 3,5 мм TS / mono jack
AXiOM Car Vision 1100 разъем 3,5 мм TRRS / 4 pin jack на кнопку описание и схема
AXiOM Car Vision 1100 разъем 2.5 мм TRRS / 4 pin jack для доп.камеры
TrendVision TV-Q5NV кабель mini-USB 8pin UC-E6 / USB-A + AV
Каркам разьем mini-USB B 5pin нестандартная распиновка (для автоматического старта при подаче питания)
TrendVision автор @ag-70 в теме Техподдержка стр.24 пост #470
Разъём микро USB, питание по стандарту -
1 - +5V
5 - GND
Кронштейн и модуль GPS -
1 - +5V
2 - GPS (D-)
5 - GND
Микро USB на ВР, с Data -
1 - +5V
2 - D- (GPS)
3 - D+
4 -
5 - GND


Видеовход AV IN навигатор Explay SLS7 разъем 2,5 мм TRRS /jack

Спойлер: Распиновка кабелей, переходников, разветвителей видеорегистраторов

AXiOM Car Vision 1100 кабель mini HDMI 3 м /5 м для камеры
AXiOM Car Vision 1100 кабель для подключения к штатному головному устройству

Замена шлейфа кнопок TV-Q5NV - на drive2

Переходник-разветвитель с видеовыходом (питание+AV) для Inspector Scirocco/ Coonlung K1S - распиновка и переделка для включения дисплея на регистраторе

Подключение ВР к AV входу Головного Устройства (параллельно с камерой заднего вида):
Схема и управляющие герконовые реле для переключения между камерами
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Спойлер: Кнопки

Кнопки с подсветкой для управления и контроля:

• Кнопка "12mm with LED push button auto reset illuminated" (по этому названию на Али можно отыскать) в теме Фото Axiom автор @LEONавто
• Переделка на штатную в теме Axiom-1100 автор @cthutq и какой шедевр у него получился

Спойлер: Схема разветвителя предохранителя и виды

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Приборы для замера напряжения/ тока потребления/ мощности (емкости)

Спойлер: Приборы для замера напряжения /U, тока /I, мощности /P

Замер на USB (USB тестеры):
CHARGER Doctor -замер напряжения U и тока I. Более подробное описание здесь

Спойлер

Вход - выход через USB-разьем. Показания U,I меняются автоматически через несколько секунд. На площадках по названию ищется легко.
Одно ограничение - напряжение 3,5-7,0 Вольт, ток до 3,0 Ампер.

KCX-017 - USB тестер - отображение U, I, P (для замера -доп. R-модуль), описание

Замеры на гнезде/адаптере прикуривателя:
Для замера тока и напряжения через разьем прикуривателя ("сигаретный адаптер") - "сделай сам" (DIY)

Подсветка дисплея ВР - восстановление установкой доп. модуля автор @StyletX в теме TrendVision TV-108 стр.21 пост #417
PS: по мере появления информации ссылки будут добавляться, можете описывать устройства в этой Теме или в личку



== В процессе тестирования ==
Стабилизация питания GPS модуля в видеорегистраторе:
Автор @HBB 19.02.16 в Теме Street Storm CVR-A7810-G PRO

Электролитический конденсатор 150мкф 10В
T495D157K010ATE100 - производитель Kemet

Припаивается параллельно питанию на входе в регистратор, сразу после разьема-"гребенки" изнутри.
Если будет необходимость и предположения подтвердятся - выделим в отдельную тему, поскольку работа GPS-модулей актуальна для всех видеорегистраторов.
По поводу работы GPS еще несколько соображений:
1.Влияет ли каким то образом на отображение скорость обновления позиционирования? Сейчас информации недостаточно, с какой частотой это происходит, похоже на 1Гц (одно обновление в секунду), но вероятно этого может быть недостаточно, и информация неполная. У DOD LS430/460 производитель декларирует 5 Гц, а в DOD Champion SP1 - даже 10 Гц. Информация может оказаться полезной. В навигаторах (в частности у Гарминов в топовых версиях) те же 10 Гц. Если есть информация - прошу поделиться, вероятно могу и ошибаться.
В связи с этим еще возникает вопрос - каким образом этот параметр может изменяться - либо это жестко от модуля зависит, либо программно?
2.Как в навигаторах реализовано подключение модуля
3.Если дело не в "просадке" питания, тогда что - ресурсов процессора недостаточно, или прошивка криво реализована?



@Цветан нтересный бюджетный вариант мигающего дополнительного фонаря стоп-сигнала, у нас на форуме есть специалист по таким устройствам @SKov - созданное им "Blink_STOP_RU – устройство моргающих стоп-сигналов, повышающее безопасность движения" срабатывает не просто при нажатии педали тормоза, а частота миганий зависит от интенсивности торможения (установлен датчик ускорения), но и Flash-Strobe-Controller-Flasher-Module-for-LED-Brake-Stop-Light-Lamp тоже - почему не применить.



Кабель для подключения видеорегистратора TrendVision TV-Q5NV к компьютеру и AV-входу монитора, телевизора
Штатный кабель:

Спойлер

Разьем, через который обмен данными с компьютером производится, передается питание и сигнал AV - mini-USB 8 pin UC-E6

Применение и распиновки для различных устройств: http://connector.pinoutsguide.com/8_pin_UC-E6_like-mini-usb_proprietary/



@volganap есть проверенное решение: хороший адаптер питания 12В-5В TURNIGY 3A UBEC с помехоподавлением, описание и продавец - Паркфлаер, Hobbyking
или здесь посмотреть
Обсуждали не раз - схемотехника у дешевых адаптеров такая, упрощенная, собраны без необходимых LC-фильтров и пр., вот и фон, и их обозначенные 2 ампера хорошо, если на 1,0 потянут. При покупке любого адаптера просто проверить (если KCX-017 - USB тестер есть), на нагрузке в 1А и заявленном выходном токе больше 1А, если меньше 0,9А "тянет" - это хлам.

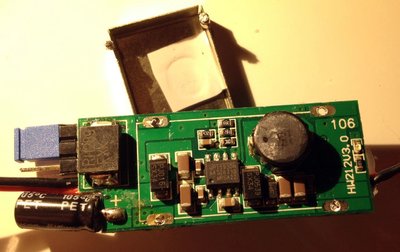

Спойлер: Описание преобразователя напряжения (адаптера)

UBEC (Universal battery elimination circuit) – это импульсное устройство бортового питания, на выходе которого 5 или 6 В.
Преобразователь TURNIGY 3A UBEC имеет тепловую защиту. Экранированный корпус служит для подавления помех. Обладает высоким КПД – 92%, минимальная разница между входным и выходным напряжениями всего 1,22 В.
Преобразователь построен на чипе MP1593DN (даташит в pdf прикреплен)
Выходное напряжение устанавливается перемычкой, на плате есть маркировка - как переключить выходное напряжения на 5 или 6 В.
Технические характеристики преобразователя TURNIGY 3A UBEC:

• Входное напряжение: 5,5 – 23 В;
• Выходное напряжение: 5 В или 6 В, устанавливается переключателем;
• Выходной ток: 3 А;
• Размеры (ДхШхВ): 51х16,6х8,5 мм;
• Вес: 11,5 г.

Для дополнительной защиты, если вдруг преобразователь выйдет из строя, чтобы на выходе не оказалось 12 В, можно установить стабилитрон 1N4734: напряжение стабилизации 5,6 В; мощность рассеяния 1 Вт, ток стабилизации 45 мА

Стабилитрон включается в схему параллельно выходу, катодом к плюсу «+». Катод на стабилитроне отмечен черной полоской
Материалы с сайта http://imolodec.com/carelectronic/usb-v-avto

The TURNIGY 3A UBEC utilises switching technology to gain a much higher efficiency than a linear BEC, this means less heat and longer battery life. The UBEC is equiped with a noise reduction alloy housing to reduce noise even further. Incorrect polarity safety feature ensures the UBEC will not be destroyed should the battery be connected incorrectly.

Features:
• Over current and over heat protection.
• Switching frequency 300khz.
• 92% chip efficiency
• Noise reduction alloy housing

Specs:
Output: 5v/3A or 6v/3A (selectable)
Noise: <50mVp-p(@2A/12v)
Input: 5.5v-23v



А оригинальный купить? Или оригинальный SS с контроллером питания?

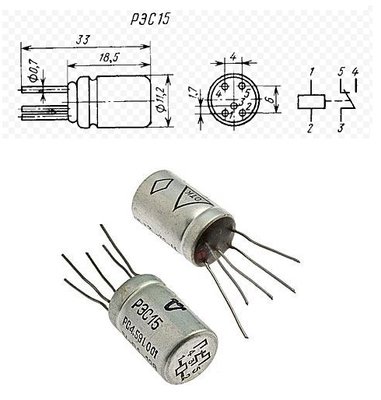

Реле РЭС-15

Спойлер

применил в адаптере питания регистратора @uriy61,



Еще тема по замене аккумулятора на суперконденсатор/ионистор сюда напрашивается, или отдельной темой организовать?



@Nikoll судя по всему - не подойдет.

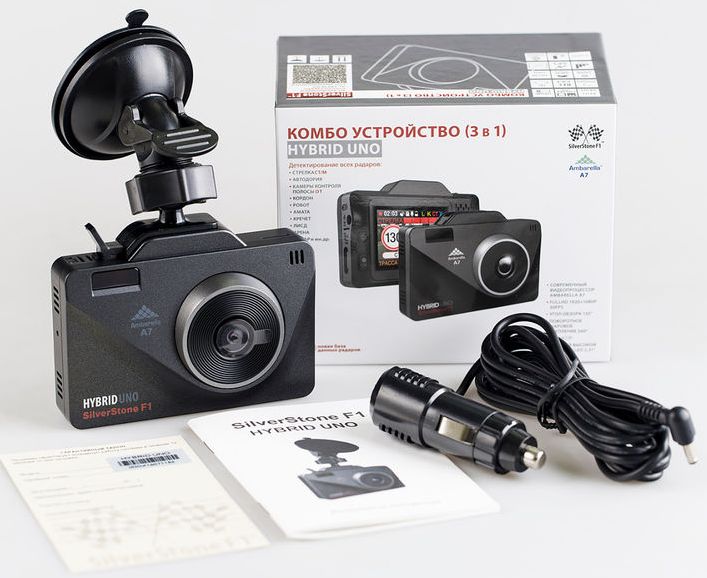

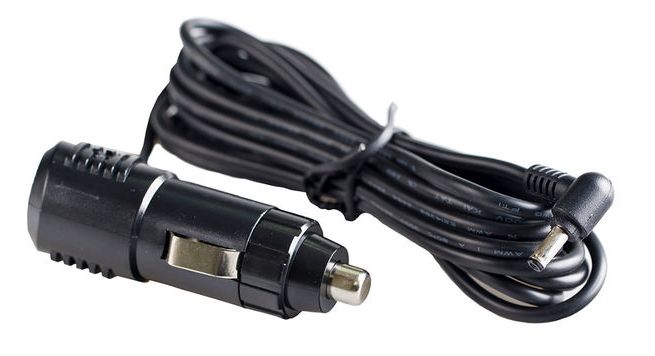

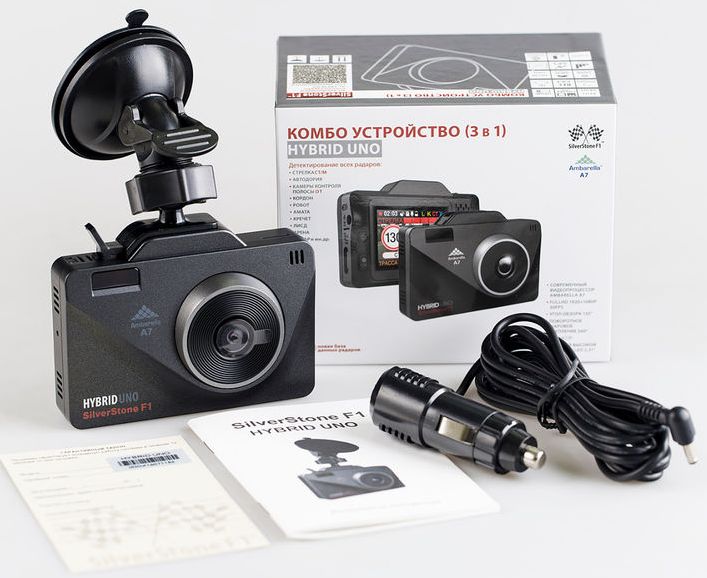

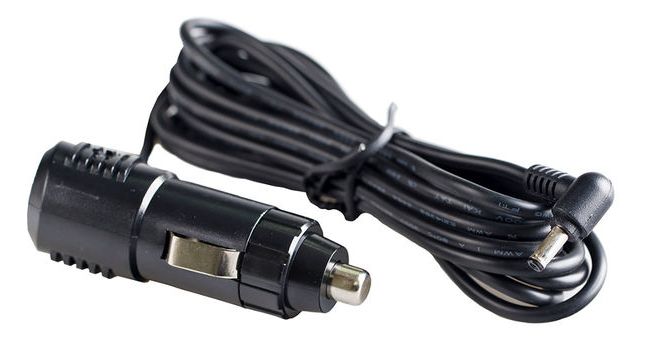

Спойлер: Кабель питания HYBRID UNO



@Nikoll это как раз и понятно, вы обратились туда, куда нужно. Там 12 вольт, никакого преобразователя нет. К таким вилкам все производители нормальных устройств подводят питание на 12 вольт (кроме дешевых китайских игрушек). У производителей всей электроники так принято. Вот еще фото корпуса комбайна:

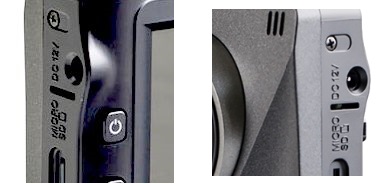

Спойлер: Корпус, розетка DC 12V



@Nikoll ну и тогда ждем описания - как работает (интересует видеорегистраторная часть, как уже поняли), создавайте тему по совету @makeevb, если какие сложности возникнут при создании и размещении материалов-пишите в личку.
