Автомобильный видеорегистратор разнесенной конструкции AXIOM Car Vision 1100 Производитель: Компания AXiOM http://www.axiom-russia.ru Прошивки там ↓ Спойлер: Технические характеристики Модель: Car Vision 1100 Конструкция: разнесенной конструкции с выносной камерой. Количество: камер 1(+1, без поддержки одновременной записи с двух камер). Сенсор камеры: CMOS OmniVision OV2710, 2.1 megapixel Процессор: Ambarella A2S60 Поддержка: HD, FullHD. Битрейт: до 15 Мбит/с Максимальное разрешение видео: 1920x1080 (30/25 fps) Режимы записи: циклическая/непрерывная Воспроизведение/запись звука: два микрофона (в камере и на основном блоке) Наложение на запись: дата, время, номерной знак Детектор движения Матрица 2,1 Mpix Угол обзора 140° Режим фото Формат видео .MOV Экран: 2.5" 320х240 TFT LCD Видеокодек H.264 Поддержка карт памяти: встроенная microSD до 32Gb, внешняя SDHC до 32GB Динамик: встроен в корпус блока записи Внешний микрофон: 3х контактный 2,5мм (поставляется отдельно). Выходы: AV, USB Резьба для штатива: Есть Питание: Постоянный ток 5В 1.5А Встроенный аккумулятор: 3.7V 1400 mAH Размеры: 75х55х20мм АКСЕССУАРЫ: Car Vision 1100 Комплектуется новым набором для автозарядки (Новый адаптер в прикуриватель с измененной выносной кнопкой управления и с кабелем miniUSB-RCA (Тюльпаны, колокольчики), Теперь с помощью этих кабелей появилась возможность получить видеосигнал на головоное устройство Вашего автомобиля. кабель USB-miniUSB для подключения к компьютеру, держатель видеорегистратора в бардачок, 1400mAH аккумулятор, комплект фиксаторов кабелей на двустороннем скотче. Камера идет в сборе с держателем на лобовое стекло Спойлер: Комплектация: фото Спойлер: Примеры видео День Вечер Против солнца вечером, только начало темнеть, небольшой дождик и туман Вечер,дождь,туман, грязь Угол обзора стал шире как по горизонту, так и по вертикали, из за этого сильно видна торпедо, если камеру поднимать выше то все столбы и дома изгибаются. Провод для камеры менять не пришлось, он прекрасно подошел под новую. В 1100 новая микросхема передачи сигнала, и задействованных контактов в HDMI разьеме в два раза меньше, Соответственно провод от 1000-го будет подходить на 1100, наоборот - нет. Хороший подробный обзор AXiOM-1100 от @dim565 Спойлер: Полезное, FAQ • Замена штатного адаптера питания на сторонний стр.68 пост. #1353 • Аккумулятор для замены: Nokia BLC-02 • Разборка кнопки, распиновка стр.49 пост. #961 • Распиновка разьема Jack 3.5 мм 4-pin кнопки стр.12 пост. #221 • Распиновка разьема Jack 2.5 мм 4-pin доп.аналоговой камеры стр.13 пост. #251 • Настройка подключения микрофонов • Фото платы контроллера стр.42 пост #839 Прошивки: Спойлер: Прошивка для 037, 043 (-> 043) Эта прошивка идёт только на 037/043 версию Прошивки 037 и 043 обновлять "выше" нельзя - перестанет работать экран https://drive.google.com/file/d/15rqNQm9-UCX5I5KUsRFLynYg0gj9WZZe/view?usp=sharing Порядок прошивки: 1. Файл с прошивкой разархивируем и копируем на карту памяти, 2. При первом включении на запрос "обновить прошивку?" - Да 3. Затем - ОК 4. При втором включении- "обновить прошивку?" - нет, 5. Форматирование обеих карт произвести 6. Настройки по умолчанию - ОК 7. После перезагрузки - в Меню выставить - "Цикл на две карты" - Выкл. Спойлер: Прошивка для 045, 055 (045 ->) Эта прошивка для всех версий от 045 и выше https://drive.google.com/file/d/1XY46GF3uKH-0R3Cvz5D4ZapJeo3vRFqP/view?usp=sharing Некоторые устройства из последних партий были прошиты 059 прошивкой Отличия незначительные, их перепрошивать не надо Спойлер: ELF для AXiOM-1100 .elf для AXiOM-1100 (но есть уточнение: для прошивок от 055) https://drive.google.com/file/d/1w7ZtQ28uCiFsmAjj3k9iov15MHc-Et3b/view?usp=sharing
Джек кнопки -стандартный 3,5мм TRRS Jack распиновка такая: T-Not Connected R1-Общий провод (подпаян сдвоенной линией крас.+бесцв. лак) R2-Светодиодная подсветка(два светодиода включены параллельно, зел. лак) S-Контакт кнопки(син. лак)
Продолжаю осваивать присланный ВР, на машину пока не поставил, немного коротковат штатный кабель HDMI (соединяет камеру с регистратором) из комплекта ВР 1100. Салон большой, что бы уложить всё по «уму», по хорошему, надо ещё метра полтора-два. Может кто подскажет, возможно ли самостоятельно удлинить этот кабель? С паяльником очень дружу, поэтому вопрос больше конструктивно-технологический. В принципе можно это сделать или даже нет смысла пробовать? И какой кабель выбрать в качестве вставки-удлинителя? P\S После перепрошивки появилась функция свой номер. Создаете папку sys…, ну и так далее, всё уже описано в этой теме.
Максим мне писал, что возможно использовать стандартный кабель mini HDMI to mini HDMI. Главное чтоб все проводники были распаяны в нем.. Сам пока не пробовал, но думаю заказать вот такой: http://www.nix.ru/autocatalog/cables/VCOM_VHD6210D3_HDMI_to_HDMI_19M19M_ver1.4_170215.html хотя там и пятиметровая версия тоже имеется: http://www.nix.ru/autocatalog/cables/VCOM_VHD6210D5_HDMI_to_HDMI_19M19M_ver1.4_170216.html цвет разъемов мне лично глубоко безразличен, я все равно буду дорабатывать их при установке, но думаю что и полностью черные найти не огромная проблема..
@Мих_Рад Удлинить можно конечно, об этом уже Максим говорил ранее. До 5 метров должен работать точно, а может и больше (на сайте AXiOM про 6 метров говорится). Или можно проще: купить 5-метровый кабель (вот такой например уже проверен) и останется только подрезать с одной стороны пластик на разъеме, чтобы вошел в паз камеры.
Понятно, спасибо. Я наверно попробую самостоятельно нарастить длину. Если по какой-то причине не смогу, то куплю готовый из рекомендованных.
Так вот и спросил - пропаял все, прозвонил, все нормально - светодиод не светится. Буду иголкой до дорожек ковырять
Померял ток потребления ВР по цепи +12 Вольт. Тестер показал 0,4-0,5 Ампера. Мощность 6 Ватт. Ещё в качестве пожелания, по крайней мере, мне так показалось: Сейчас режим копирования файла совмещен с удалением. Не совсем это здорово. В критической обстановке, «в запарке», можно случайно стереть важный файл. Хорошо бы «разнести» копирование и удаление в разные меню.

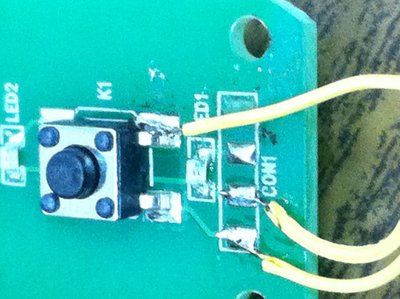

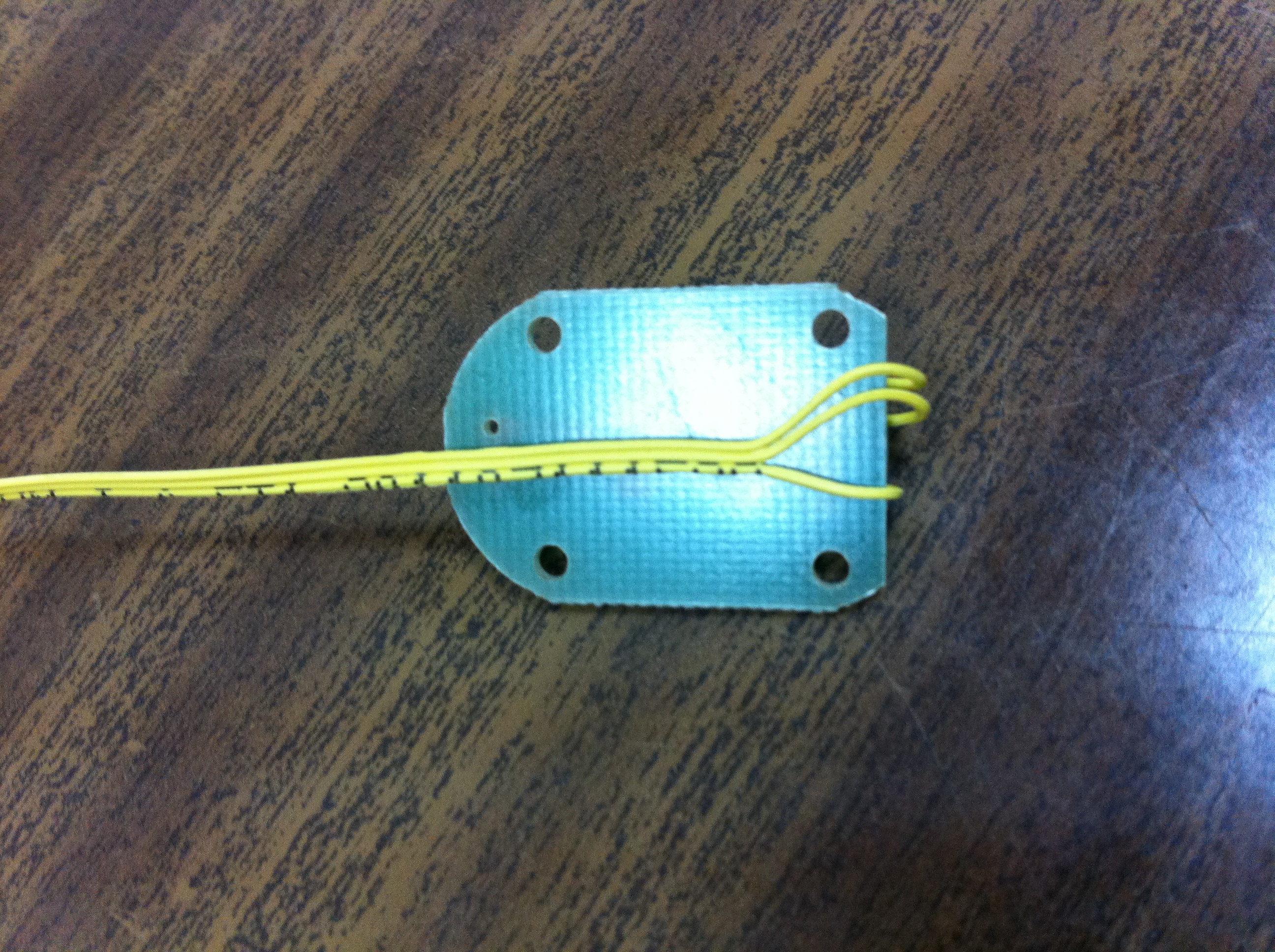

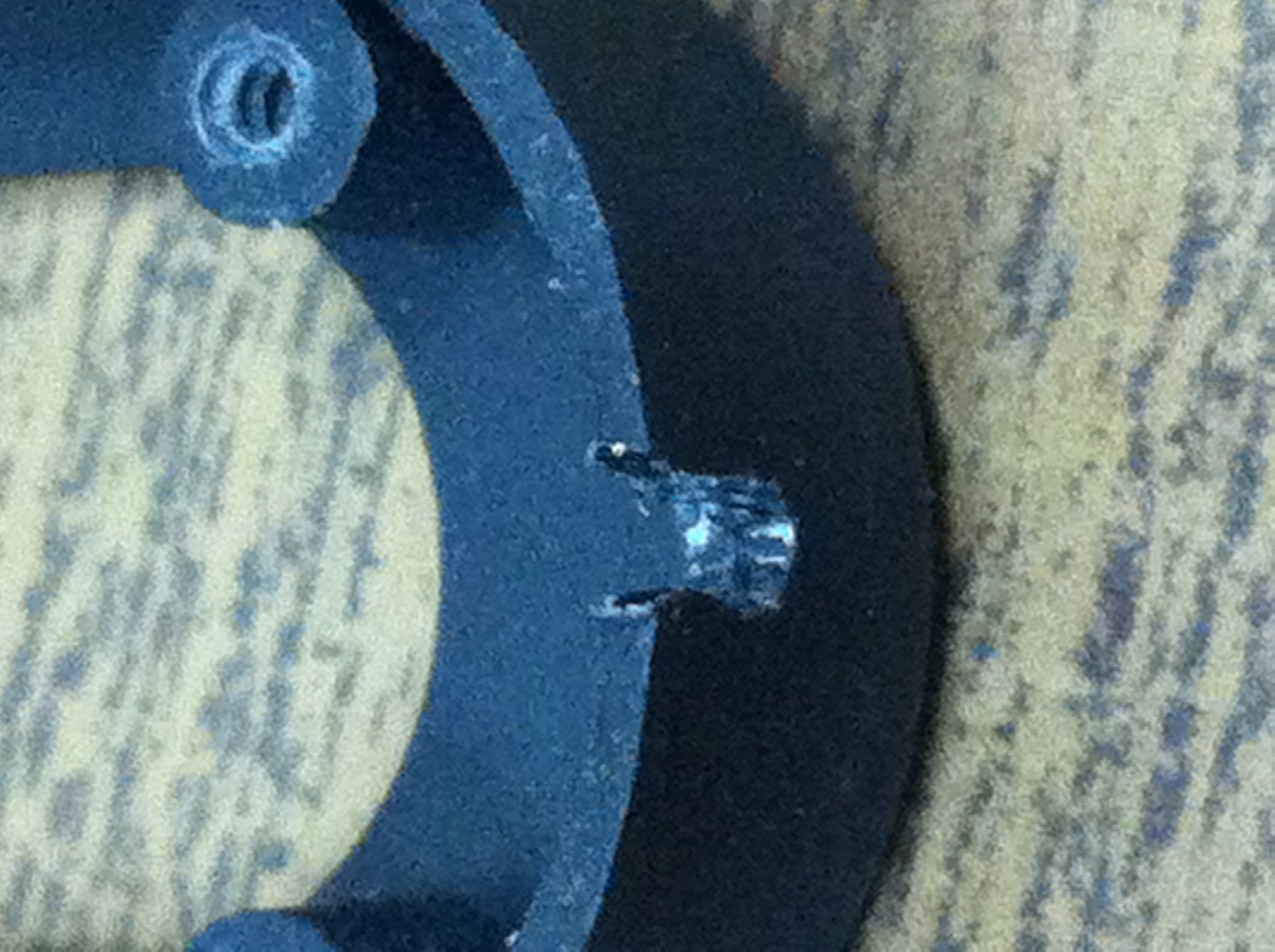

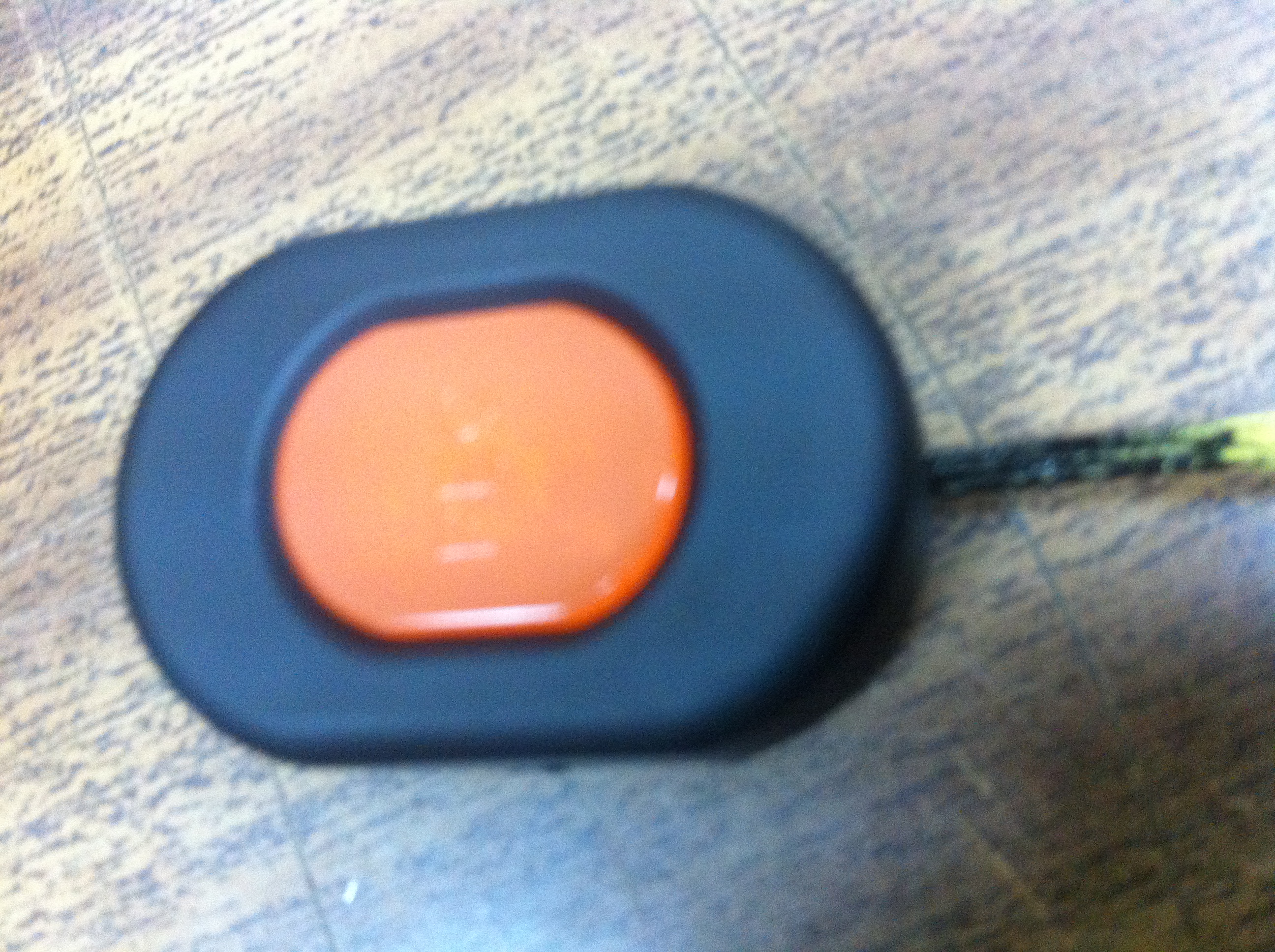

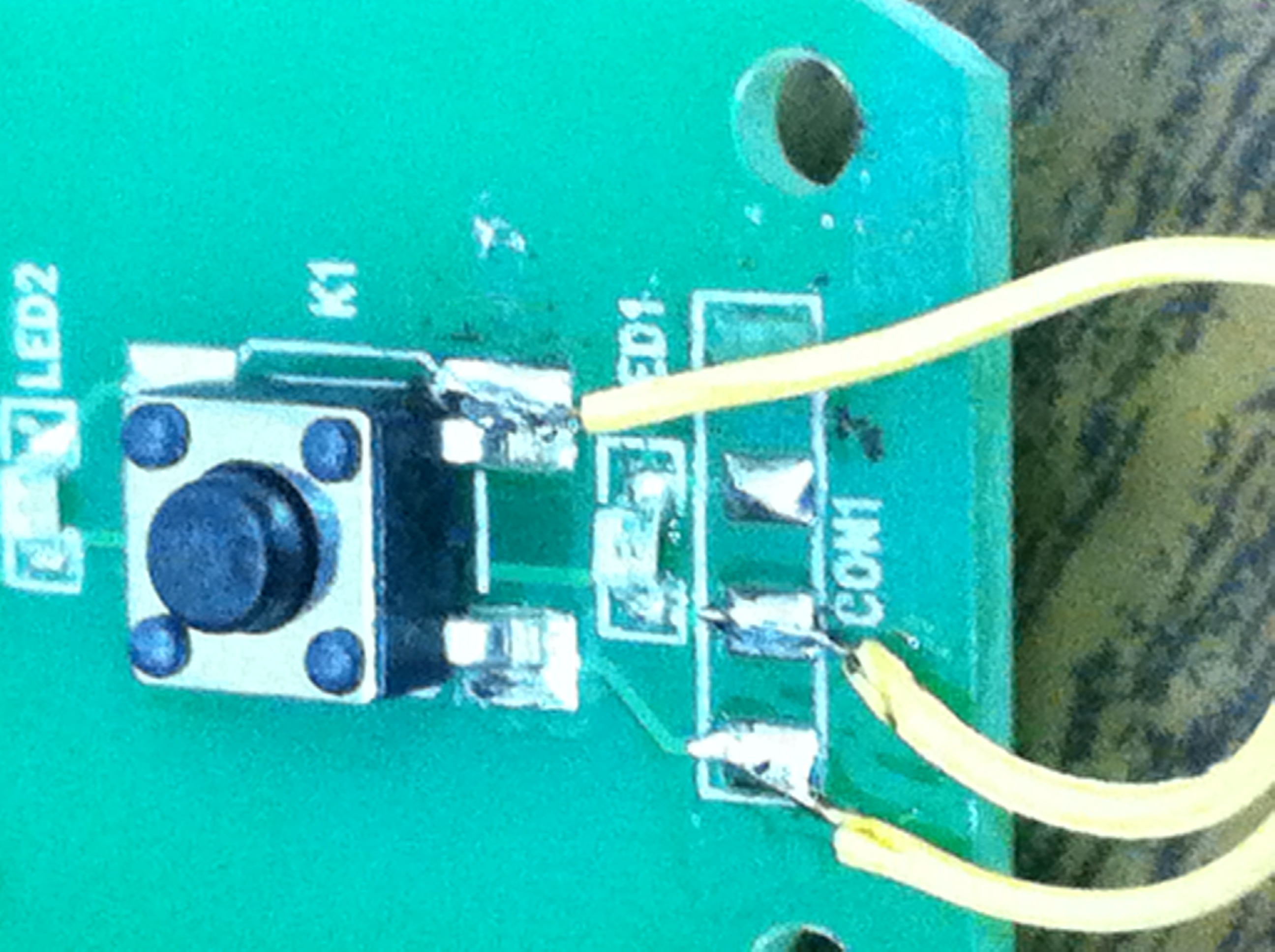

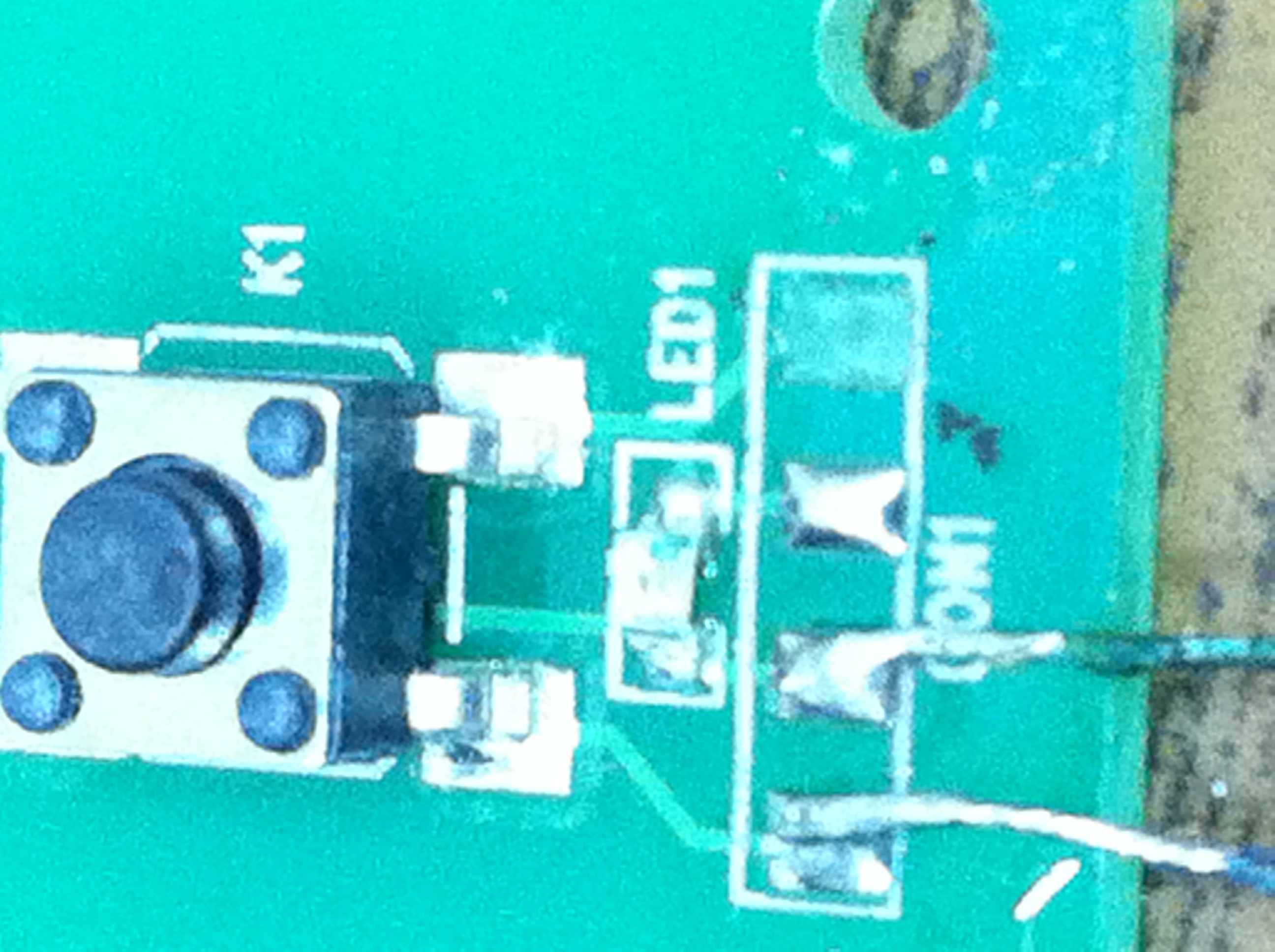

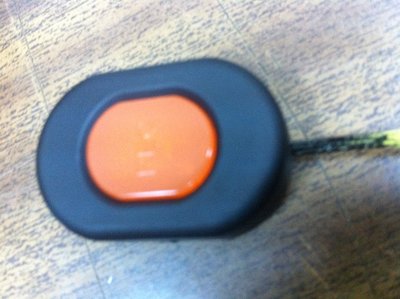

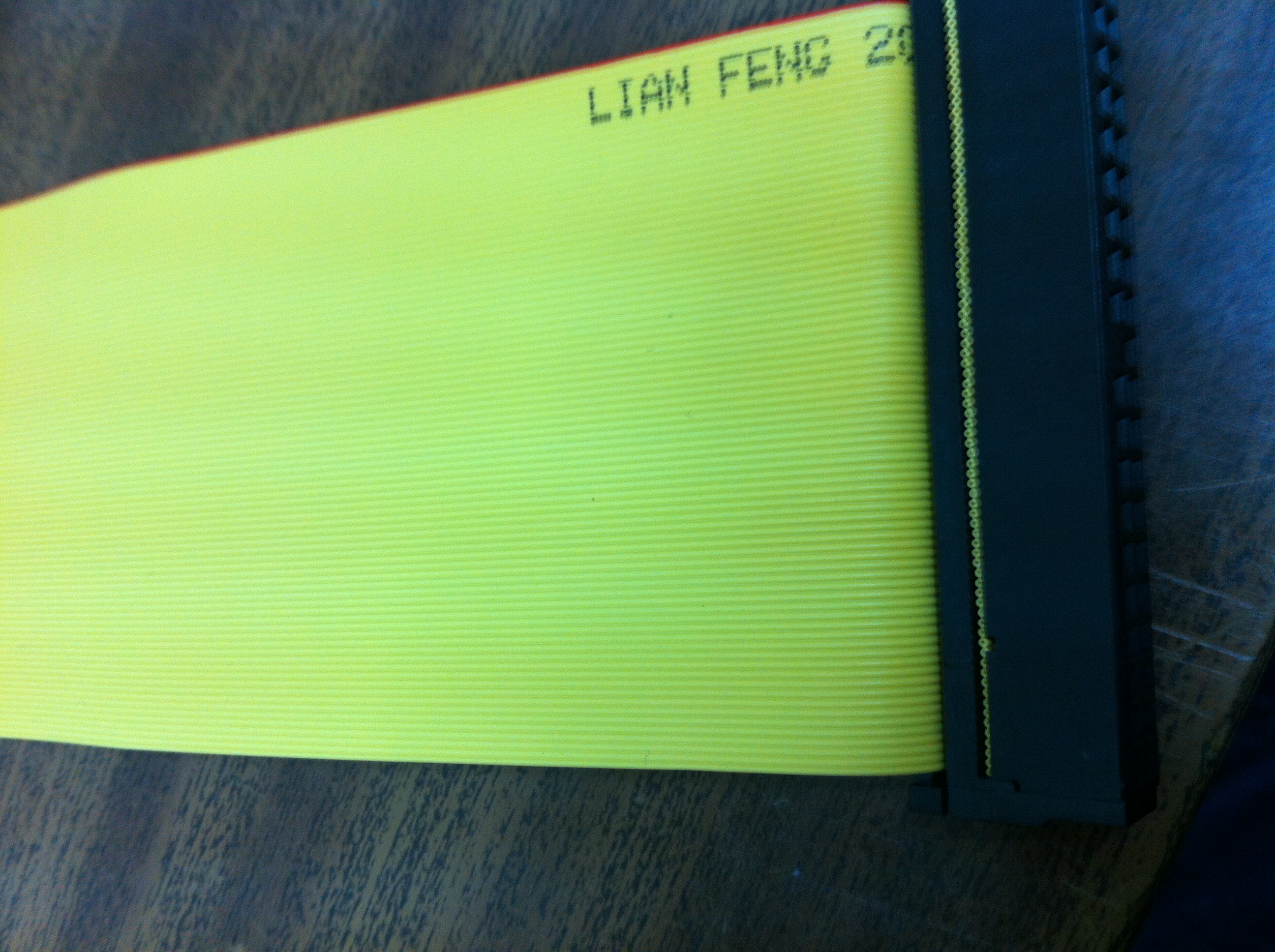

Небольшой отчет о проделанной работе (фото слева направо, сверху вниз): вот такой шлейф был найден от ПК разбор кнопки и фото чтоб не записывать цвета проводов и их местоположение. Одна площадка под контакт еле держалась. припаял шлейф из 3 проводов длинной 10-15 см в итоге получилось отверстие под новый провод сделал снизу полностью собранный вариант (маркером подкрасил немного шлейф)
@Byratina прошу прощения, а с какой целью добавляли 15 см плоского шлейфа? Просто не хватало до места установки, или чтобы провод от кнопки в щель обшивки можно было завести?
длины хватало, хотелось чтоб провод не сзади кнопки выходил, а сбоку - для компактной и скрытой прокладке его
Доброго времени суток! Приобрел на прошлой неделе в среду два Ваших видеорегистратора Axiom1100, сразу в два авто. Один ВР работает ОК. Второй же не хочет включаться после автовыключения (режим работы авторегистратора), приходится вытаскивать / вставлять заново аккумулятор, по другому – не включается. S/N неработающего ВР – CV2013080135, в выделенных цифрах могут быть ошибки, т.к. они слегка подтерты. Я в Москве, как заменить у Вас неработающий блок на работающий? Камера и пр. норм, и уже установлено штатно на авто, так что целиком коробку уже сдать не смогу. Гарантия имеется в наличии, если что.
@Byratina Хорошее решение, но еще лучше было использовать плоский провод не от IDE шлейфов, а подобный тем, что идут в оптических приводах от головки к плате. Ассортимент таких шлейфов весьма многообразен, найти не проблема,а сам шлейф более тонок, чем IDE, и главное-имеет плоскую поверхность, так что легко адаптируется под цвет панели наклеиванием аракала.. ну и к двустороннему скотчу липнет лучше из за большей площади сцепления.
По поводу новой прошивки. Номер прописался просто и с первого раза. Картинка, как мне показалась стала лучше. То же и по динамику, стало намного лучше слышно без прибавления громкости. То, что стало другим, но пока не понятно нравится мне это или нет: раньше, когда рег. работал в режиме записи (экран в это время был в режиме ожидания), то нажав кнопку (которая идет от контроллера) экран "просыпался", но рег продолжал писать, второе нажатие выключало запись, теперь же первое нажатие пробуждает экран, но вместе с этим выключает запись. Думаю не критично.
Так это был баг, Максим согласился с ним и вот в новой прошивке исправлено. В 1000 модели работало также с 1 нажатия, по мне так и должно быть. Ведь если основной блок размещается в бардачке например и Вы в дороге — какой смысл по нажатию кнопки включать экран?
