TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Они обе с моих заездов.
    --- Сообщения Объединены, 2 дек 2016 ---
    У меня за тот день еще вся папка хранится, я не все тогда выкладывал. И везде вечером -0.7

  3. Так... Всё... Мозг встал на паузу. :confused:

  4. @SHimoza
    Согласен, пошел ухо плющить.:D:)

    • Согласен Согласен x 1
  5. Согласен, похоже, уже пора всем "встать на паузу"....:confused:

  6. Я уже предлагал в этом посте TrendVision TDR-718GP но что то как то ни кто не поддержал.
    @Kaliningrad делает практически невозможное. Одну таблицу шлифует и для дня и ночи.
    Для мало мальски понимающих в фотографии объясню: Даже Canon MARK III на автомате снимает откровенное гауно. Но если вручную выставить правильно все параметры, ISO, экспозицию и.т.д., то и ночью можно получить шедевр.
    Вот по этому я и предлагал сделать таблицу для дня и для ночи раздельными. Да, есть минус, что ВР будет перезагружаться. Но зато не придется жертвовать настройками.
    Поясню. Если днем ISO 200-600, это четкость, но ночью ни хрена не видно.
    А если ночью ISO 800-1200 и все видно, то днем мыло и мазня.
    А так как на данный момент таблица одна (а в ней заложены все данные параметры), то ув.@Kaliningrad пытается найти компромисс между этими двумя параметрами.
    Грубо говоря: Он может ночь сделать шедовриальной, но день будет фигня.
    Надеюсь правильно изъяснил.
    P.S. Извиняйте за много каламбура.
    --- Сообщения Объединены, 3 дек 2016 ---
    Он у меня есть. По этому и заморочился. Не особо конечно, но интересно стало. Было бы актуально для дальних поездок хард подцепить.

    • Нравится Нравится x 2
    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
  7. С фонарями. Иначе при каждом запуске будет меняться яркость, а при небольшом несовпадении ещё и плавать. Уж лучше не пытаться синхронизировать совсем, что и подтверждается лучшим изображением при включении псевдосинхронизатора "частота" = 60Гц.

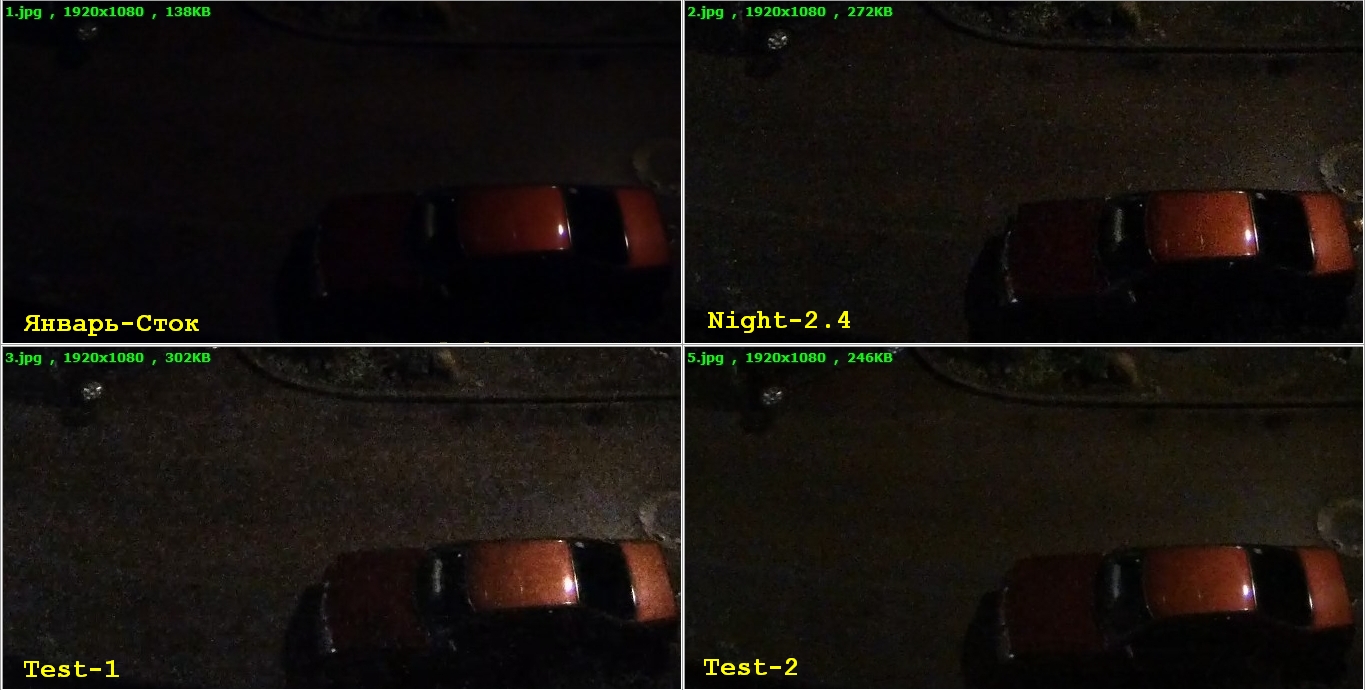

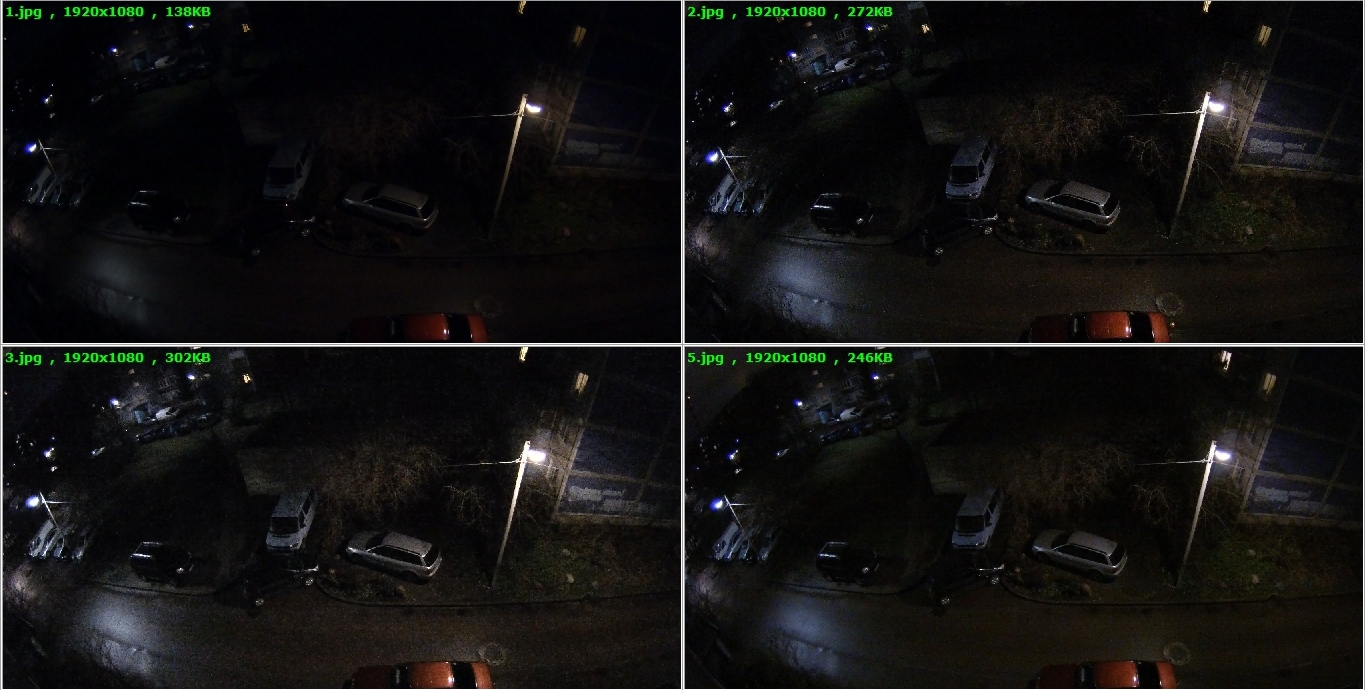

  8. На сегодня всё, устал перепрошивать...[​IMG]

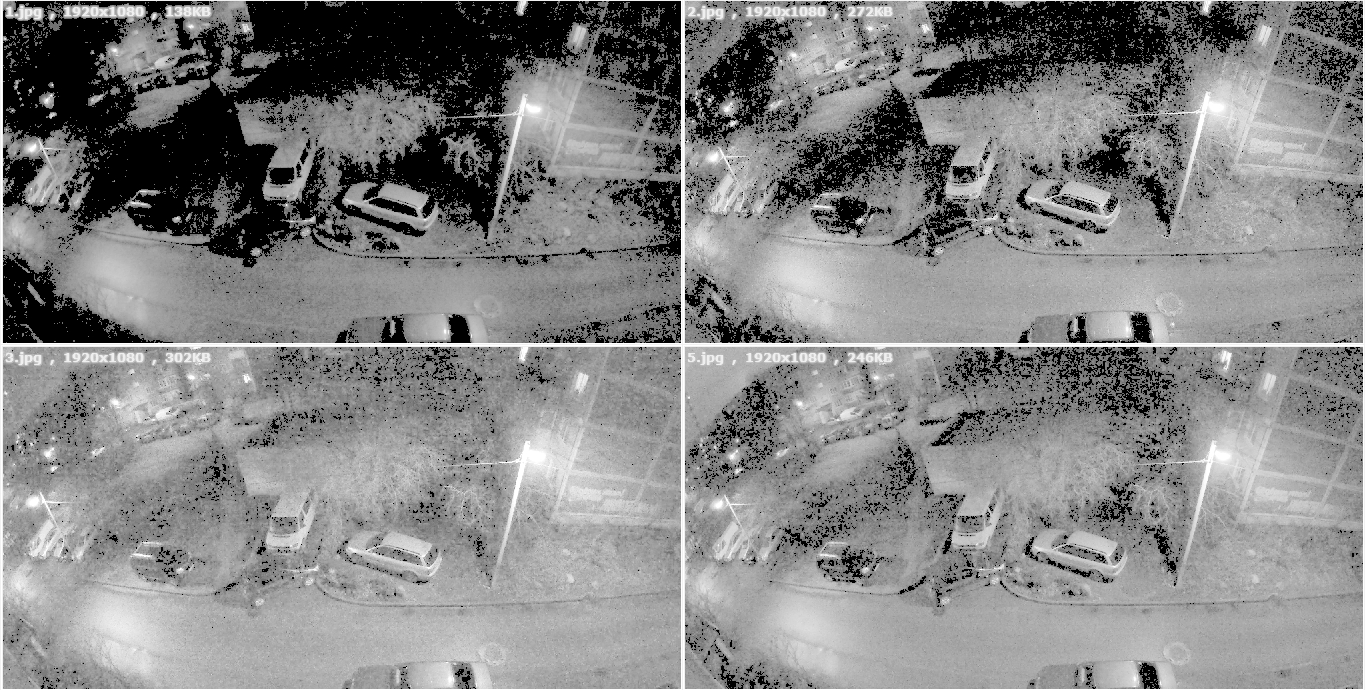

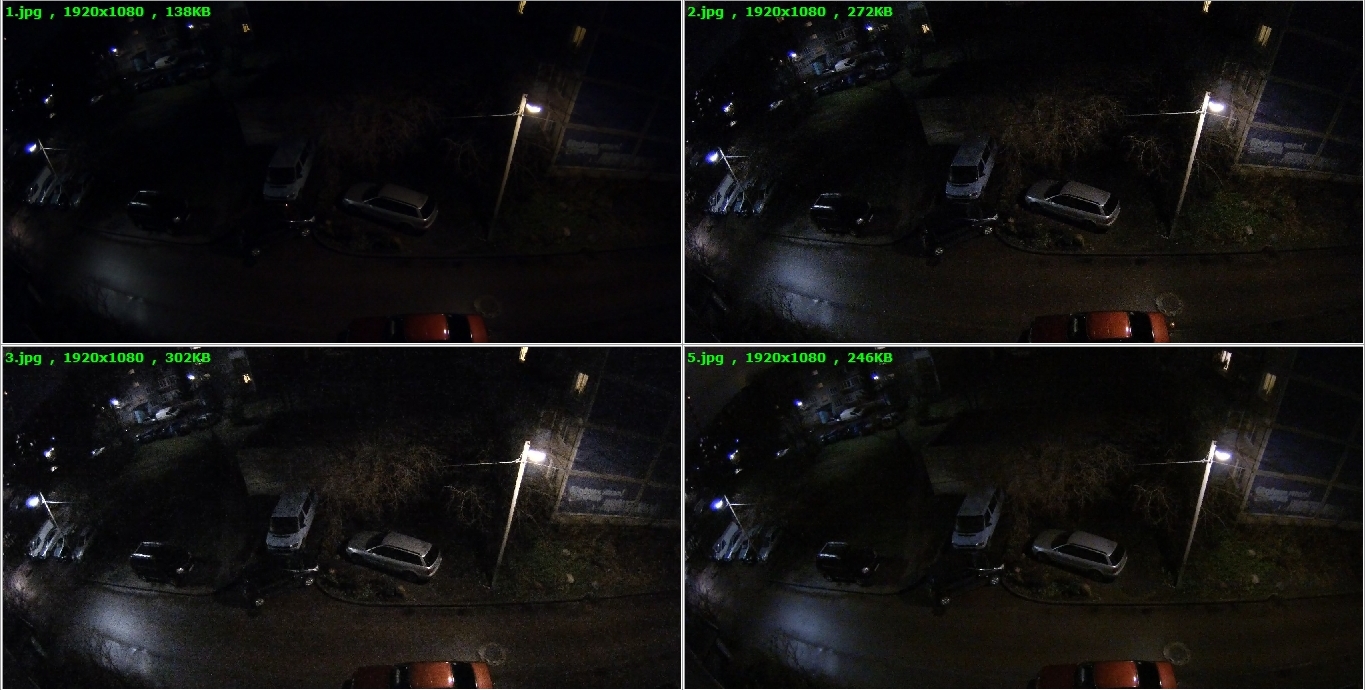

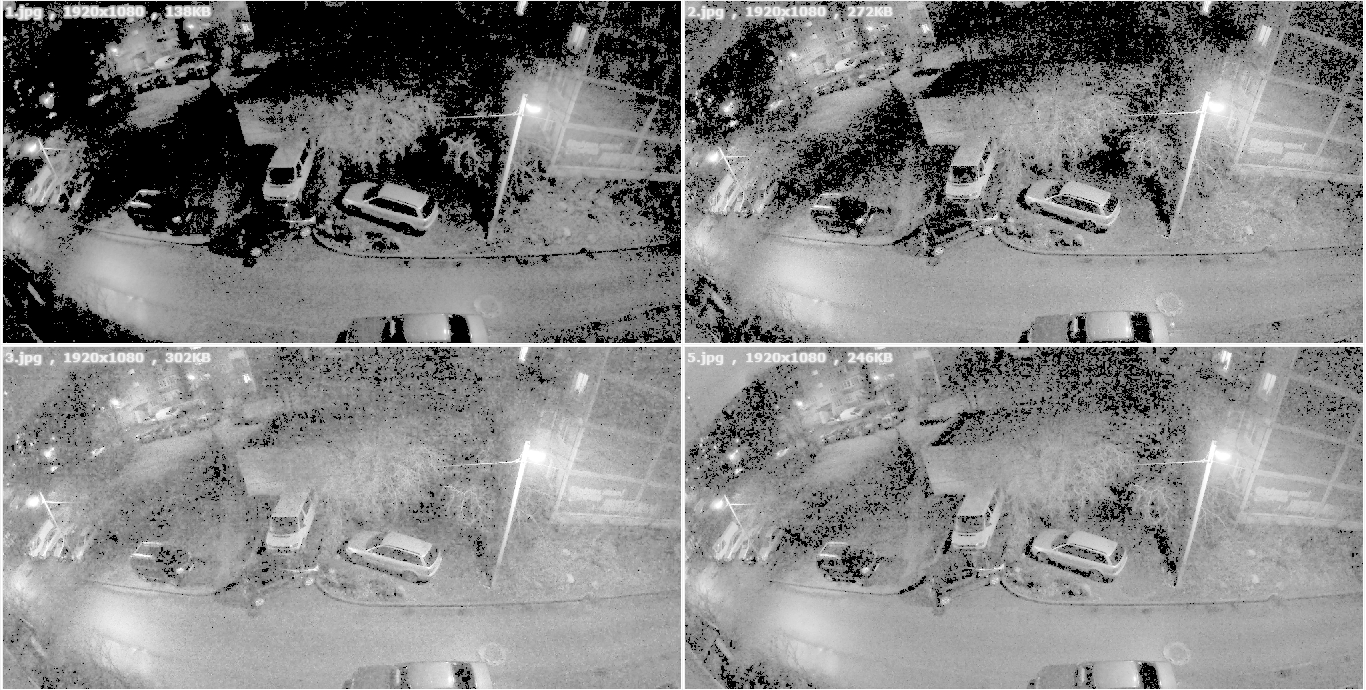

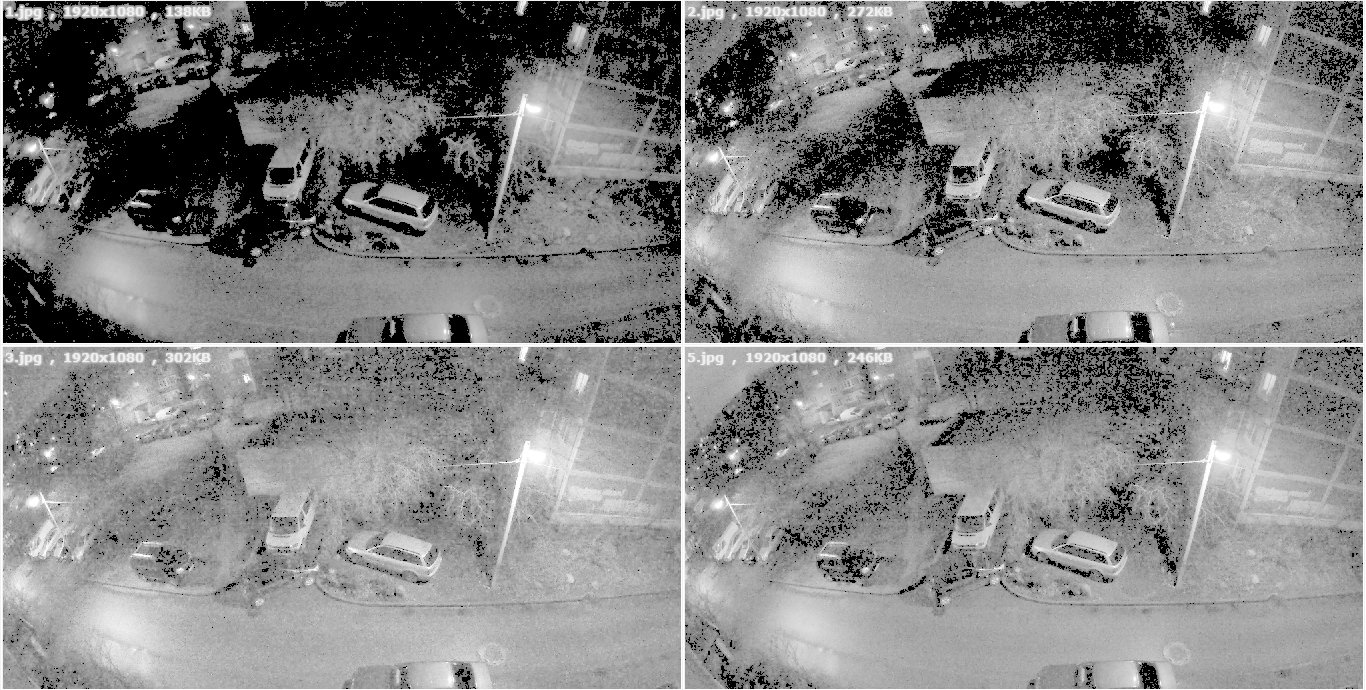

    Сравнение-2.jpg Сравнение-3.jpg
    Крупнее...

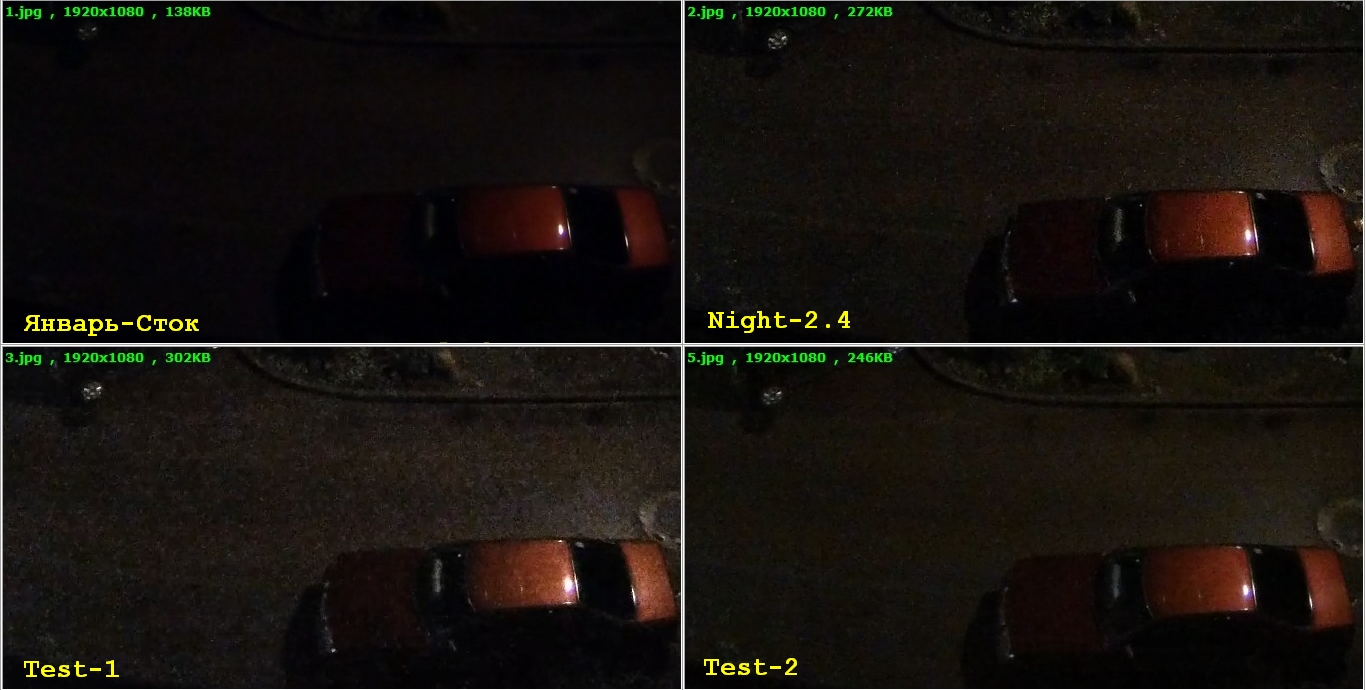

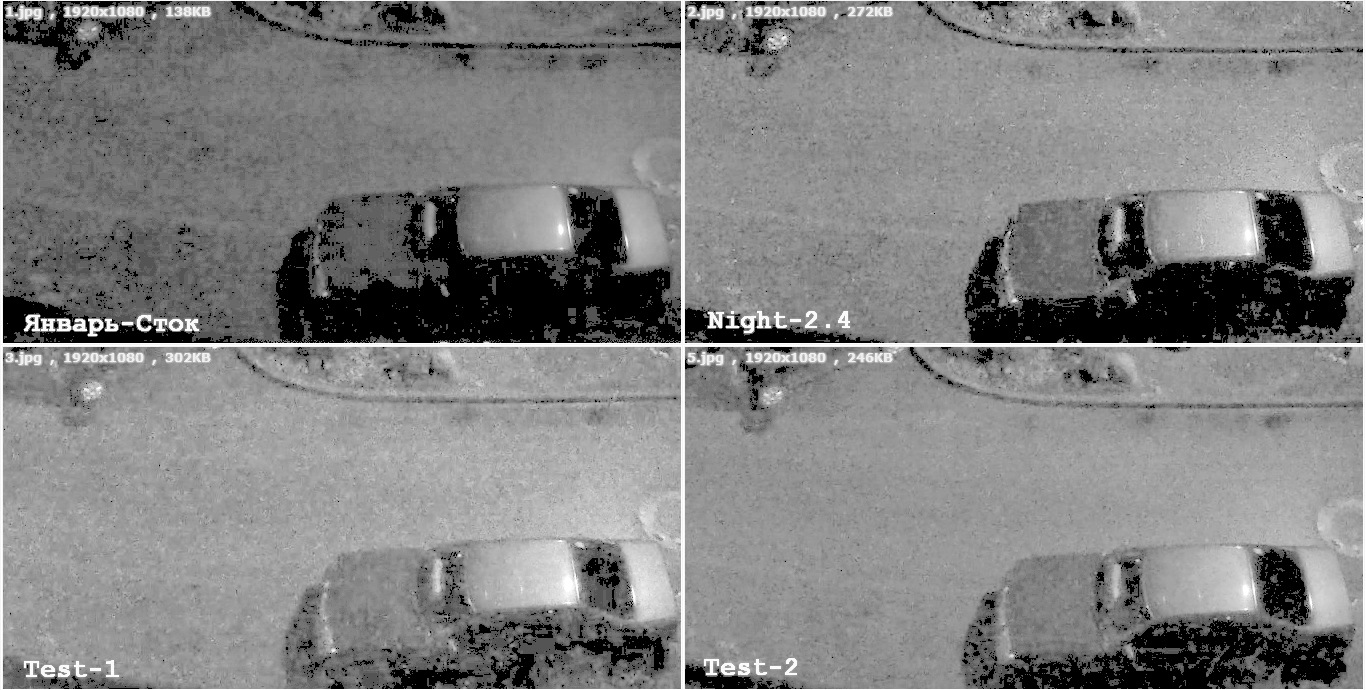

    Сравнение-1.jpg Сравнение-0.jpg

    • Спасибо! Спасибо! x 6
    • Нравится Нравится x 5
    • Полезно! Полезно! x 1
    #10987 Kaliningrad, 3 дек 2016
    Последнее редактирование: 3 дек 2016
  9. Просто для информации.
    Регистратор начал останавливать запись, перезагружаться... Один раз слетела прошивка... Затем пошли постоянные жалобы на "медленную карту памяти" опять-таки с остановкой записи.
    Вылечилось "передёргиванием" и чисткой всех разъёмов. Чистил всё: контакты адаптера, все USB, 6 контактов на самом ВР и на кронштейне.
    Опять работает, как новый, на максимальном битрейте.

    • Полезно! Полезно! x 11
    • Нравится Нравится x 1
    #10988 SHimoza, 3 дек 2016
    Последнее редактирование: 3 дек 2016

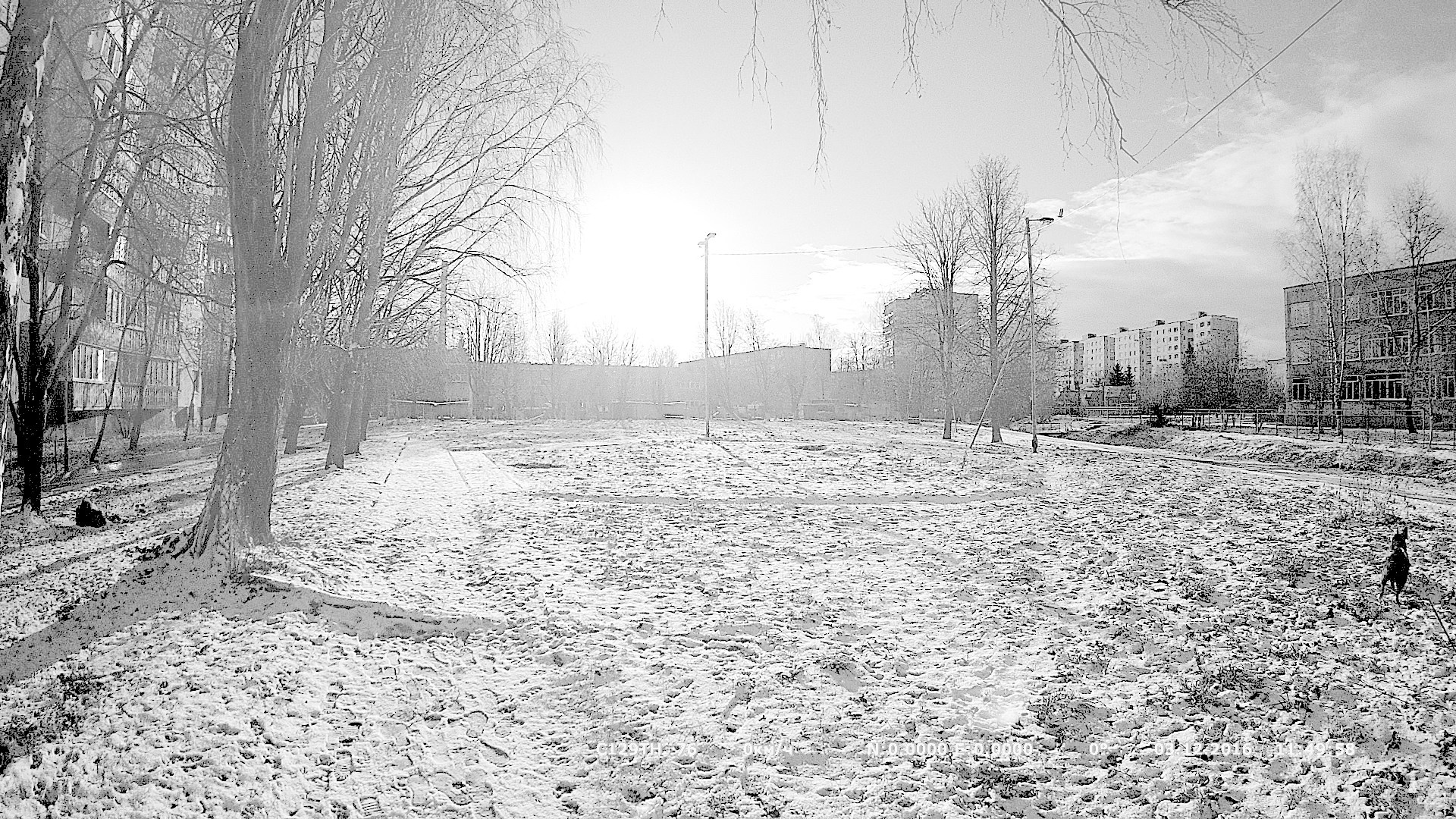

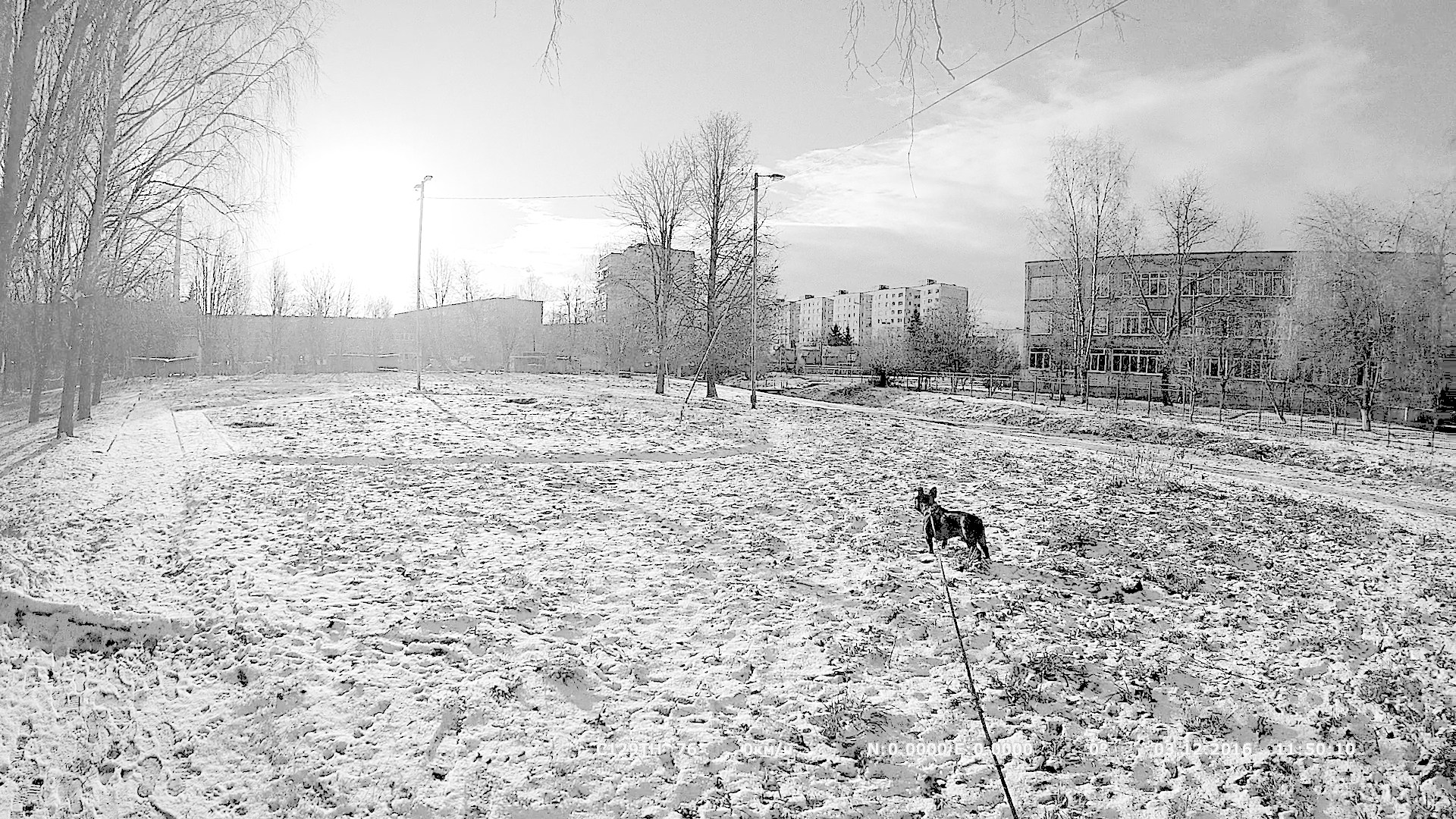

  10. Пробуем ORANGE-NIGHT в дневном режиме: центр, 60 гц, р +1, к 0, э -0.3.
    Пока могу только так

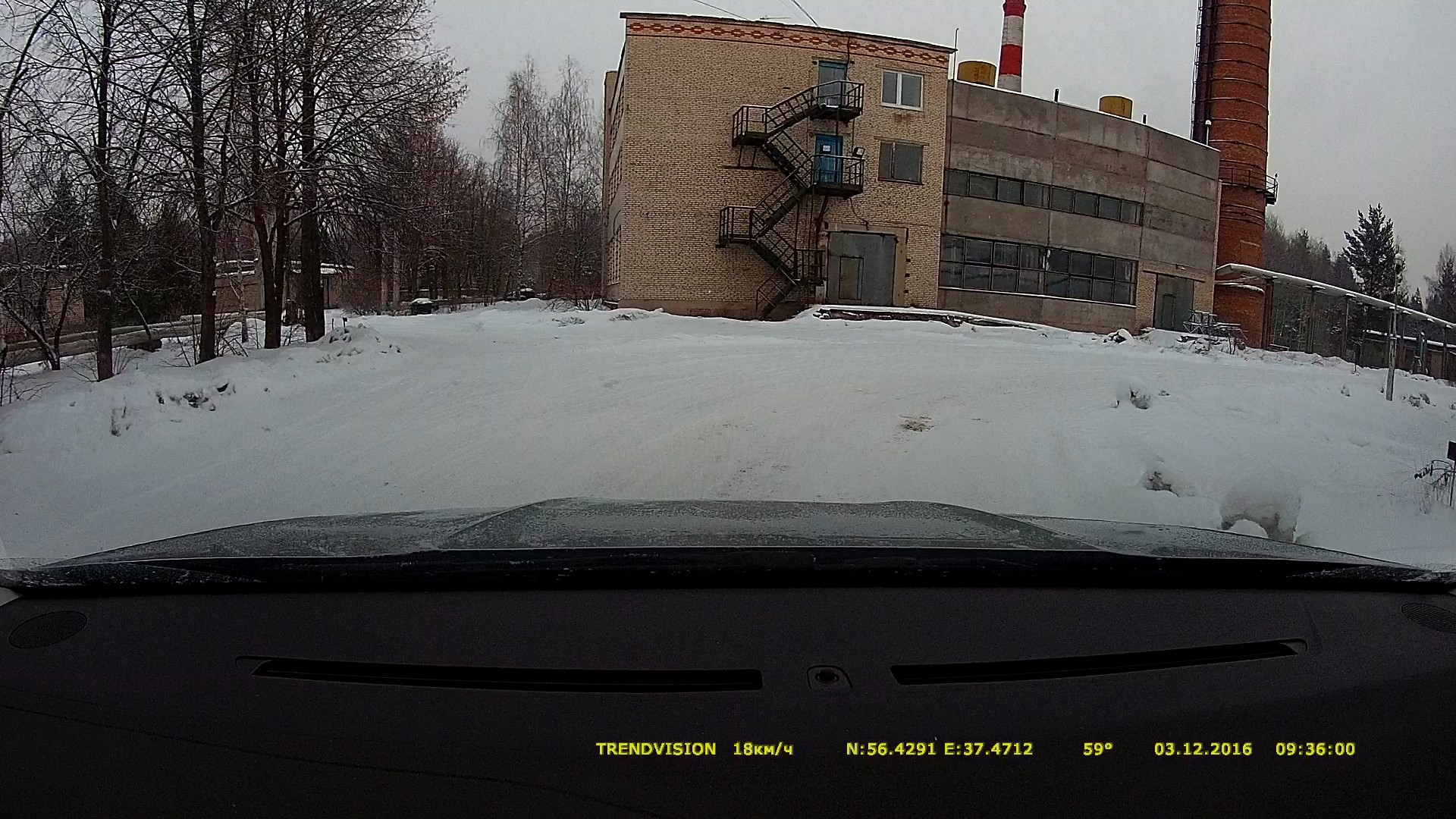

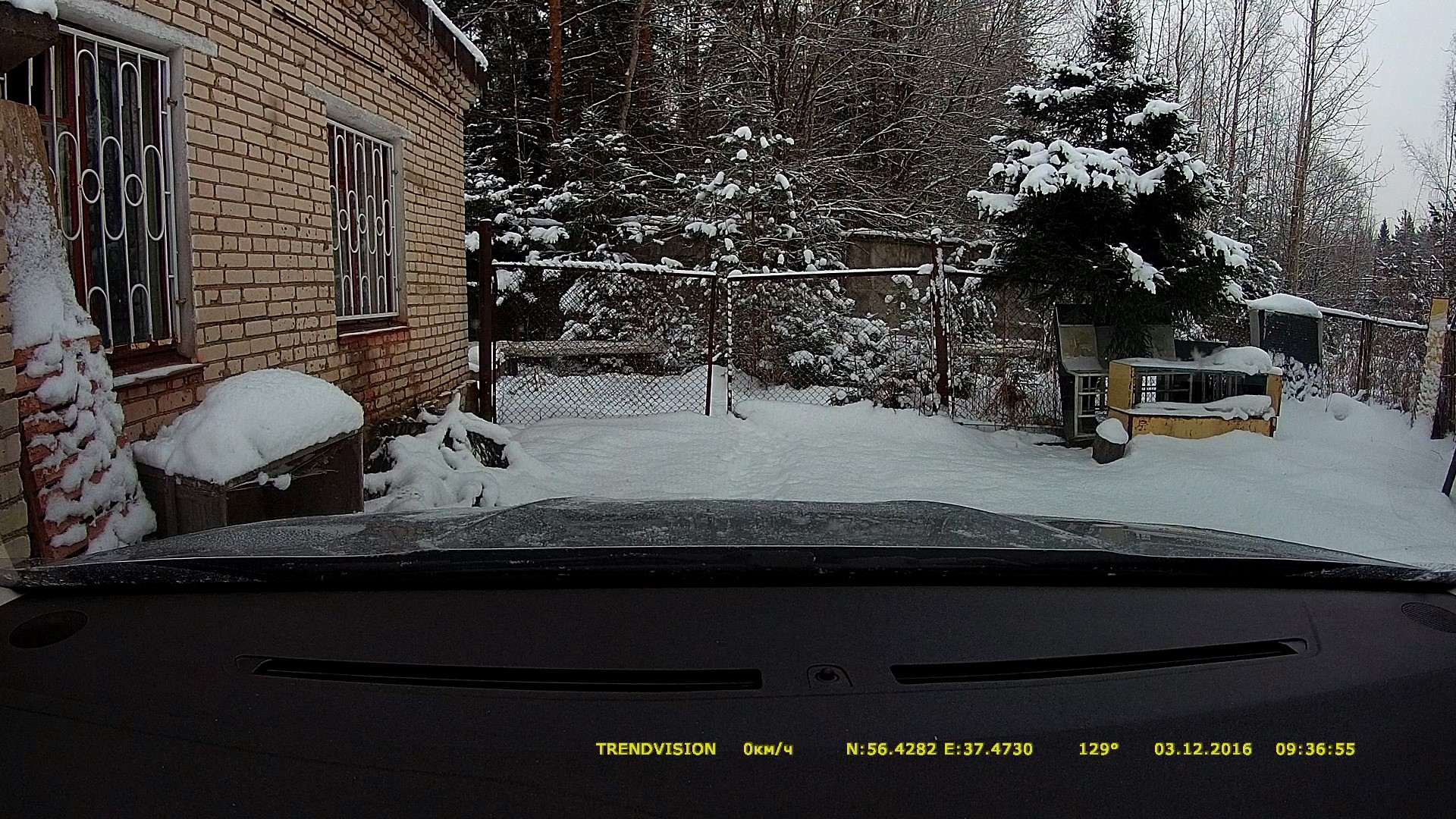

    12030935_4884.MP4_snapshot_00.54_[2016.12.03_09.47.04].jpg 12030936_4885.MP4_snapshot_00.50_[2016.12.03_09.48.16].jpg
    Ранее я выкладывал эти же кадры с разными прошивками, желающие могут сравнить.
    Позже выложу видео.

    • Полезно! Полезно! x 4
    • Спасибо! Спасибо! x 2
  11. @Kaliningrad!
    "На сегодня всё, устал перепрошивать...[​IMG]" - Сегодня, в 03:08(!)

    Отдыхать все же надо!!! Понимаю, что впереди выходные...:confused:

    • Согласен Согласен x 2
    • Спасибо! Спасибо! x 1
    #10990 Alex58, 3 дек 2016
    Последнее редактирование: 3 дек 2016
  12. У кого есть проблемы с кнопками или джойстика, и надо быстро восстановить её работоспособность, без замены кнопки, при условие что кнопка не продавлена и пружинит, в 98% помогает,проверено на пультах сигнализации авто, а там подобные кнопочки:
    1.Разбираем ВР
    2.Нужен медицинский шприц 2-5 куба
    3.Спирт (медицинский) желательно, с запасом чтоб завершить и закрепить процесс:D
    4.На выключенном ВР, несколько капель спирта в больную кнопку или джойстик, при этом нажимаем многократно на кнопку или джойстик, процедуру повторяем несколько раз.
    5. Феном сушим и собираем ВР.
    6.Весь процесс занимает 10-15 минут.
    На утро встаём, ВР работает и голова не болит.
    Что я раньше это не написал:), может кому в дальнейшем поможет.
    Еду катать ORANGE-NIGHT, вечером замена АКБ и обещанные фото.
    Всем Бобра!
    --- Сообщения Объединены, 3 дек 2016 ---
    Трудяга ты Наш!, давай отдохни...:)

    • Полезно! Полезно! x 7
    • Нравится Нравится x 2
    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #10991 makeevb, 3 дек 2016
    Последнее редактирование: 3 дек 2016

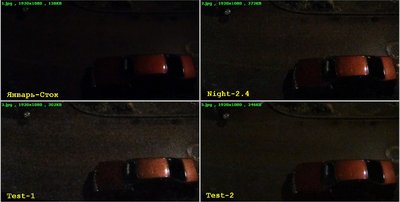

  13. Самый информативный из четырех тестов Test-1.
    --- Сообщения Объединены, 3 дек 2016 ---
    Пожалуйста поделитесь опытом чистки контактов микро USB.

    #10992 Туляк, 3 дек 2016
    Последнее редактирование: 3 дек 2016
  14. Всё просто.
    Тоненькая бамбуковая зубочистка, чуть-чуть ватки на неё, и бензин Zippo либо наш B-70. Спирт для этих целей не использую, ибо в нём есть влага и приходиться после чистки довольно-таки долго всё просушивать, так сказать, во избежании....

    • Полезно! Полезно! x 5
    • Спасибо! Спасибо! x 1
  15. Регистратор покупал в январе, акб стал плоховато держать. Написал в личку Sergey_TrendVision
    Вчера получил новый АКБ за счет компании, буду устанавливать сам. Большое спасибо Сергею, Олегу и всей компании за поддержку пользователей и клиентоориентированность компании! Очень приятно с вами иметь дело. Это второе мое обращение за помощью, в первый раз заменили по такой же схеме кронштейн на скотче.
    Отдельное спасибо хочу сказать всем активным пользователям ветки за тесты и комменты, и конечно же огромное спасибо Калининграду за его талант и энтузиазм! Я больше читатель, нежели писатель, но тестирую прошивки и внимательно слежу за веткой.

    • Нравится Нравится x 6
    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    • Полезно! Полезно! x 1
  16. Это не я сказал.
    Он у нас Трудяга! И ему надо отдохнуть!!!

    • Согласен Согласен x 3

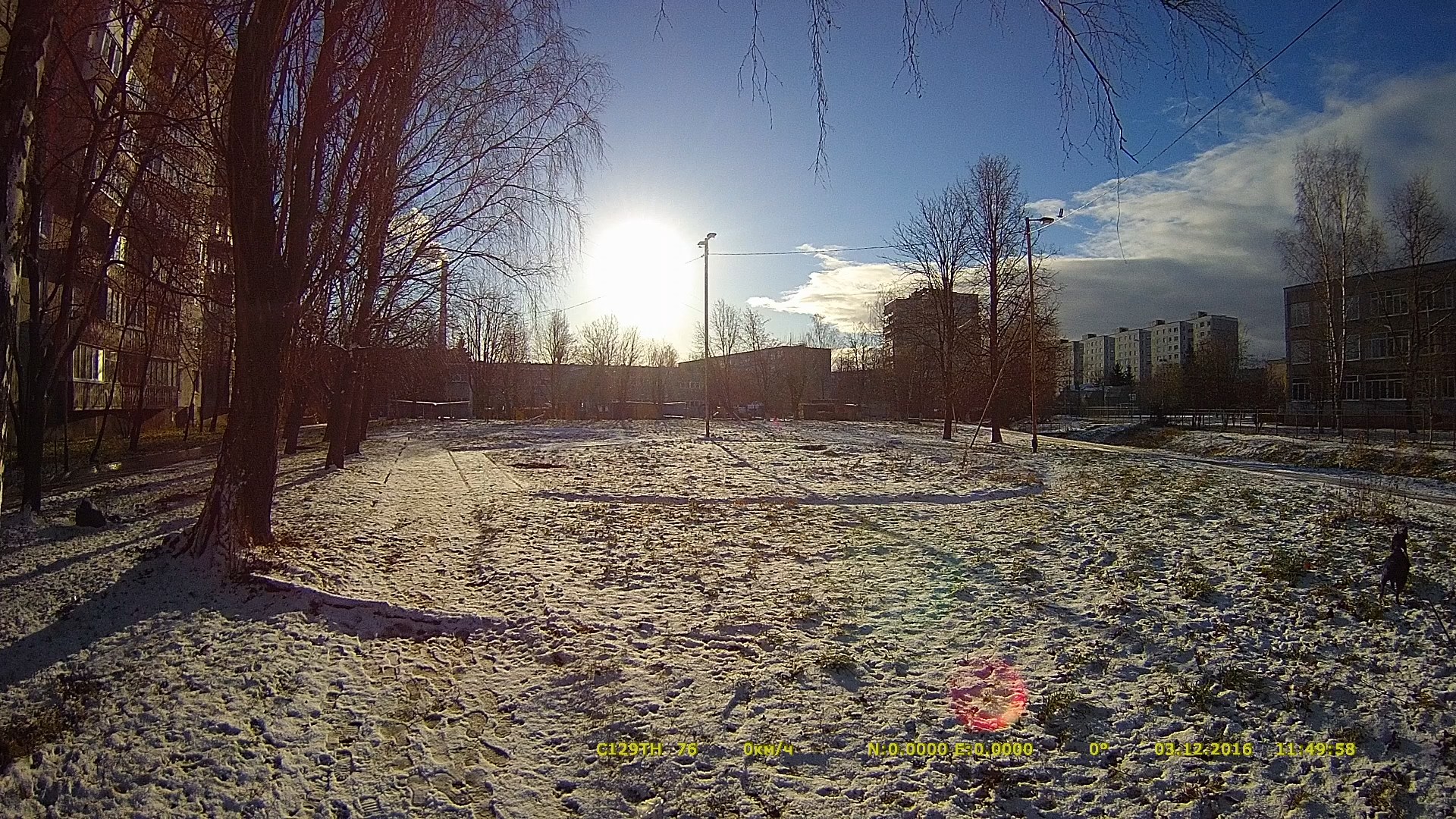

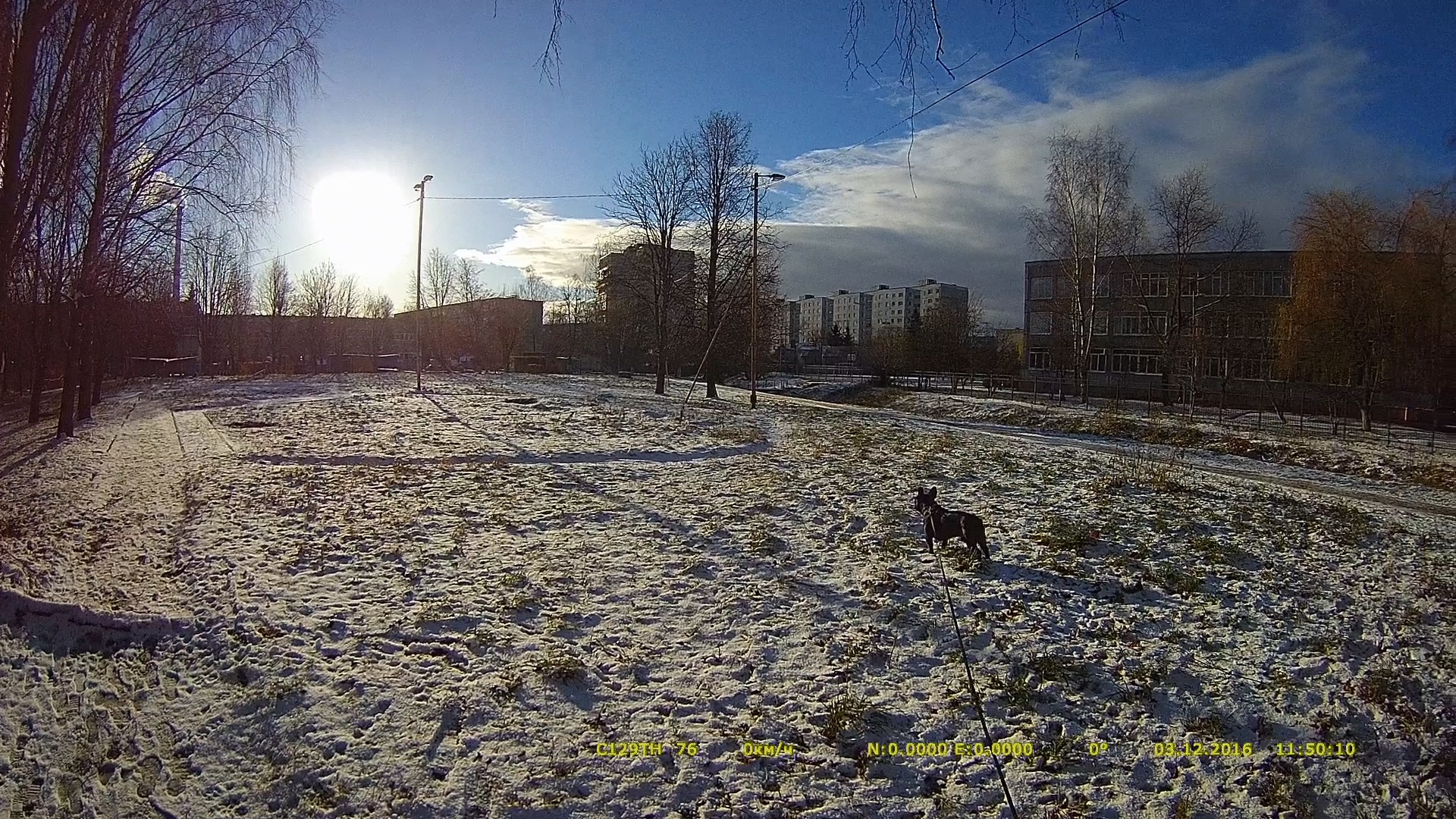

  17. Картинка шумнее выходит и днём будут пересветы...
    Это прошивка с четвёртого скрина, проверил на контровый с экспо "-0.3"...

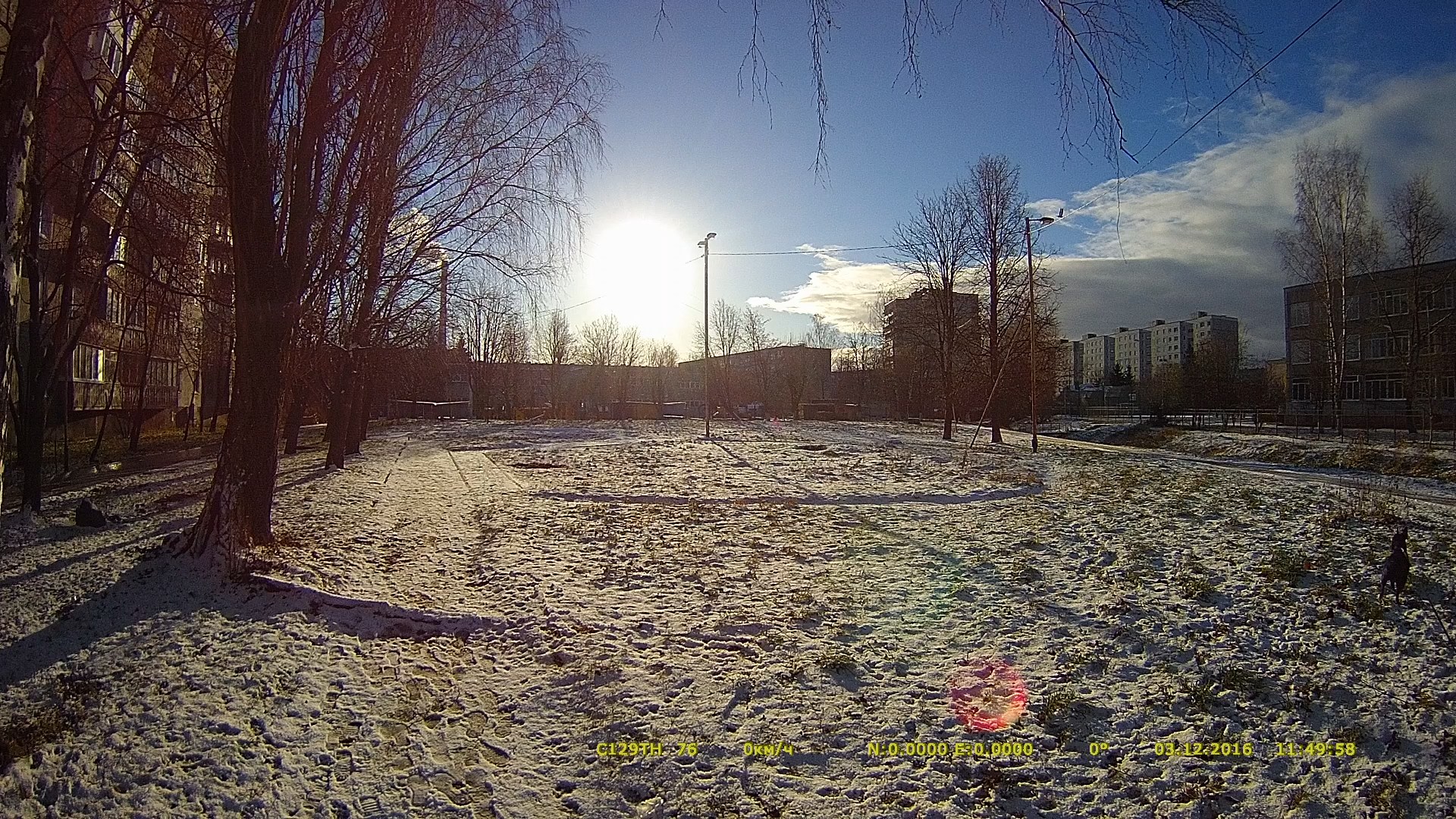

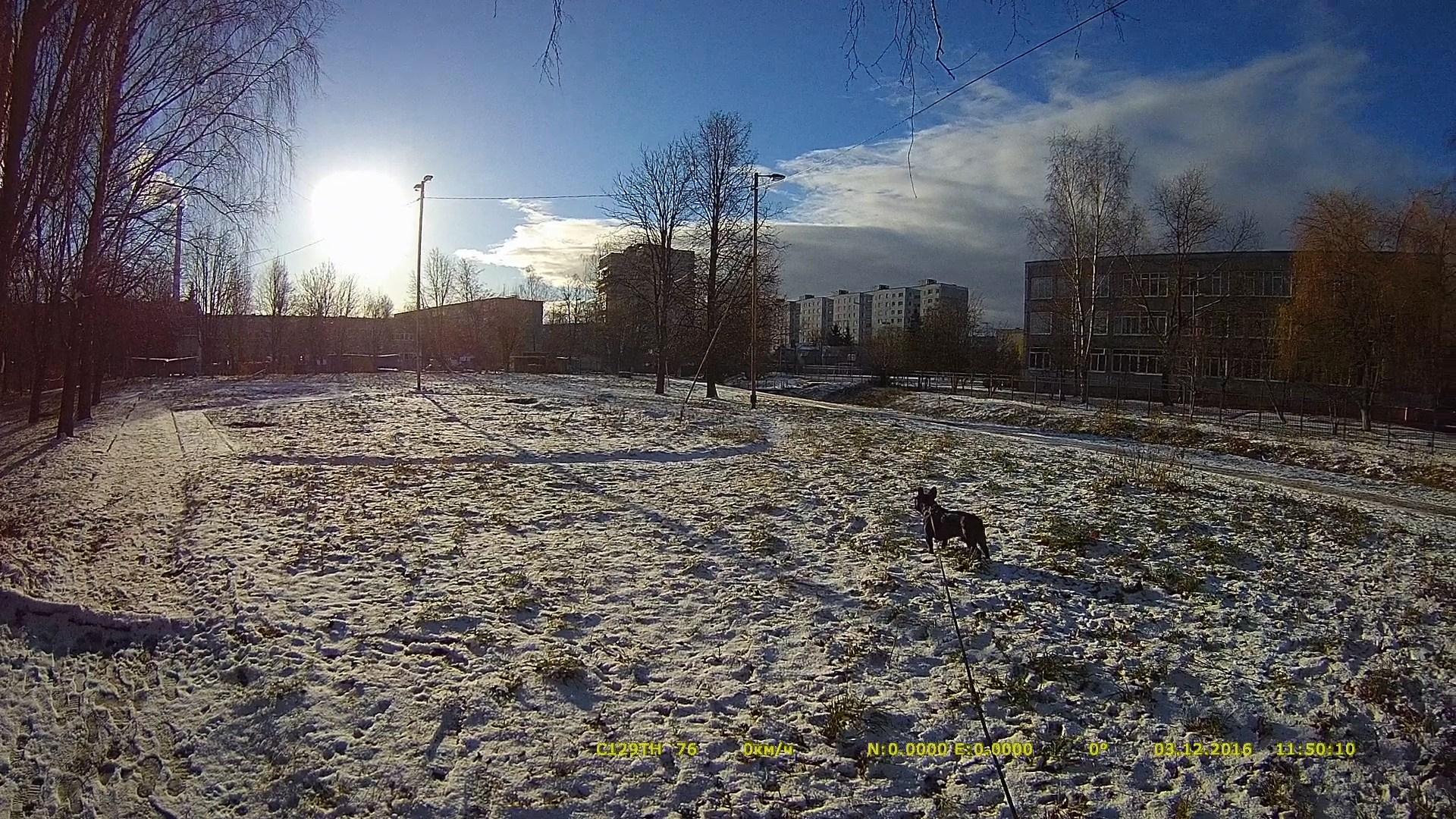

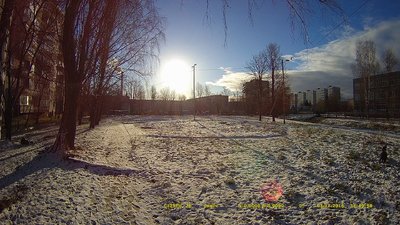

    12031149_0009.MP4_snapshot_00.00_[2016.12.03_12.30.32].jpg 12031149_0009.MP4_snapshot_00.13_[2016.12.03_12.30.05].jpg
    Вроде в тенях важного ничего не потерялось...

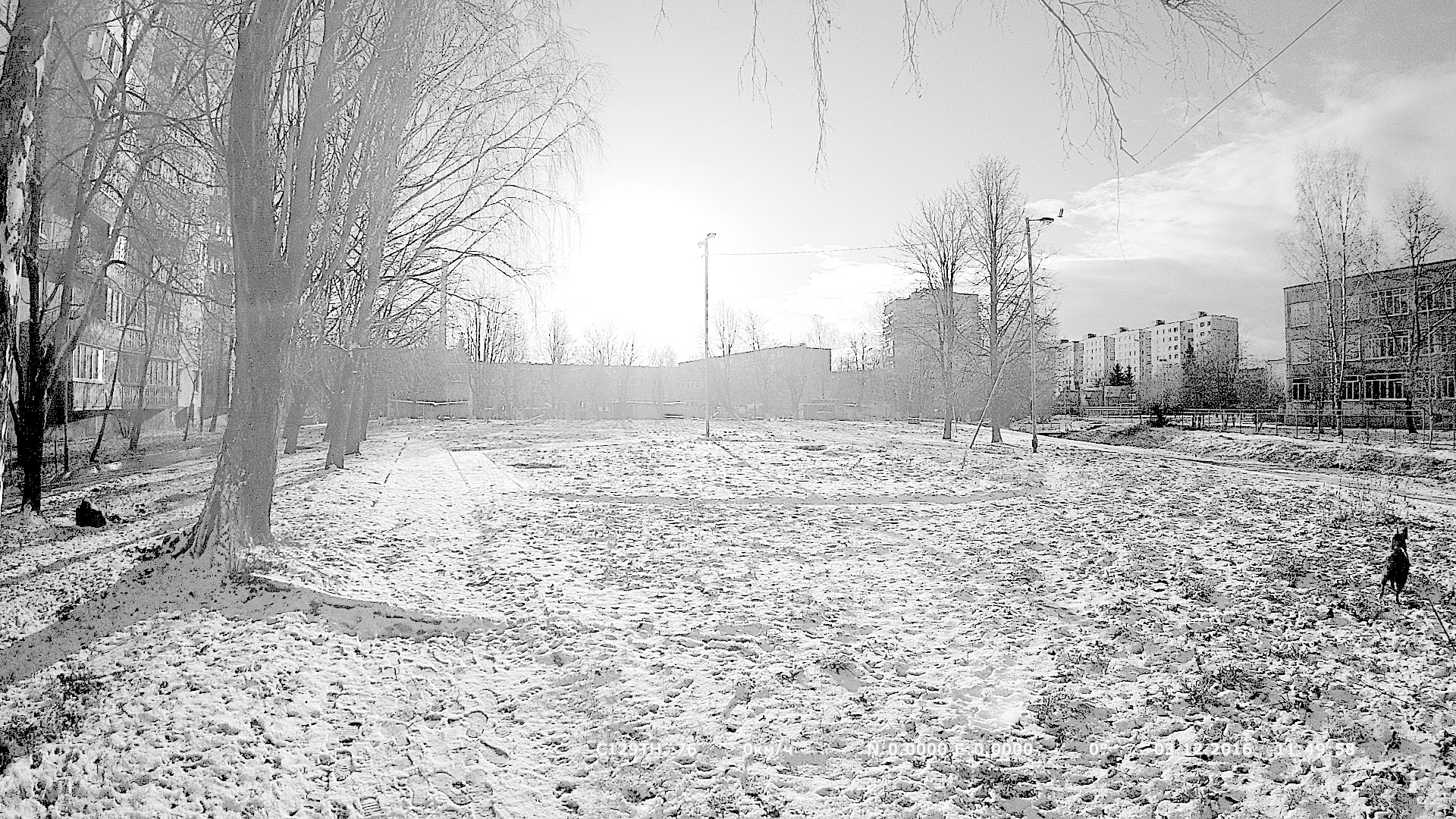

    1.jpg 2.jpg

    • Полезно! Полезно! x 6
    • Нравится Нравится x 4
  18. Отлично, @Kaliningrad!!!
    Сейчас доберусь до дома и выложу, что я сегодня накатал с Оранж NIGHT.

    • Нравится Нравится x 3
  19. Одним словом, ЛЮКС. А французский бульдог в кадре Ваш?

  20. IMGP8823.jpg

    • Нравится Нравится x 9
    • Согласен Согласен x 1
  21. Сегодня проехал с тремя разрешениями - 1920х1080х30, 2304х1296 и 2560х1080. Сначала таблица стояла центр, потом сменил на точку, все ролики подписаны.
    Выкладываю в общую папку - https://cloud.mail.ru/public/4tjD/VArpcG2Xi
    Общий вес получается довольно большой, но пусть каждый выберет, что ему интересно.
    Погода сегодня - пасмурно и небольшой снег - особую красоту картинки увидеть не позволяет, не обессудьте...o_O
    Как @Kaliningrad преобразил Оранж, мне очень понравилось. Даже при такой погоде видно, что дневное качество ни куда не ушло, при этом ночь стала просто шикарной! На мой вкус, эту прошивку надо, все-таки, использовать с "точкой", как, собственно, и было заточено в Оранж ....
    И экспо, похоже, при такой погоде надо было приподнять до 0. Но... смотрите сами.
