TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

Страница 135 из 918
  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.
    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    VER201503201813
    ver 201511281926
    ver 201512051650
    ver 201512161127
    ver 20160105
    ver 201601121710
    ver 20160716
    ver 20161130
    ver 201708041710-A52HT только .elf
    https://videoregforum.ru/threads/alternativnye-bazy-speedcam-dlja-tv718gp.1862/
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023

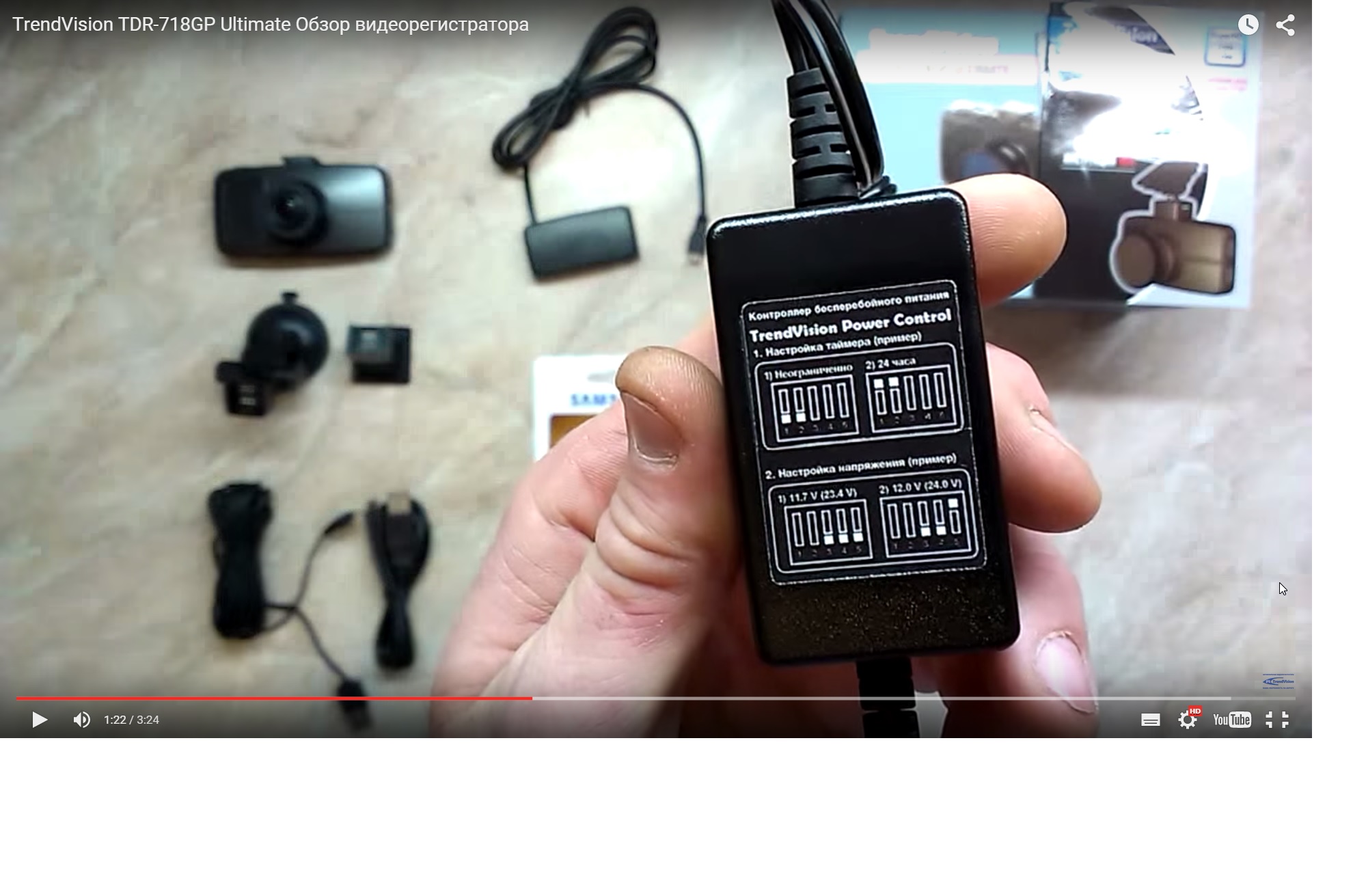

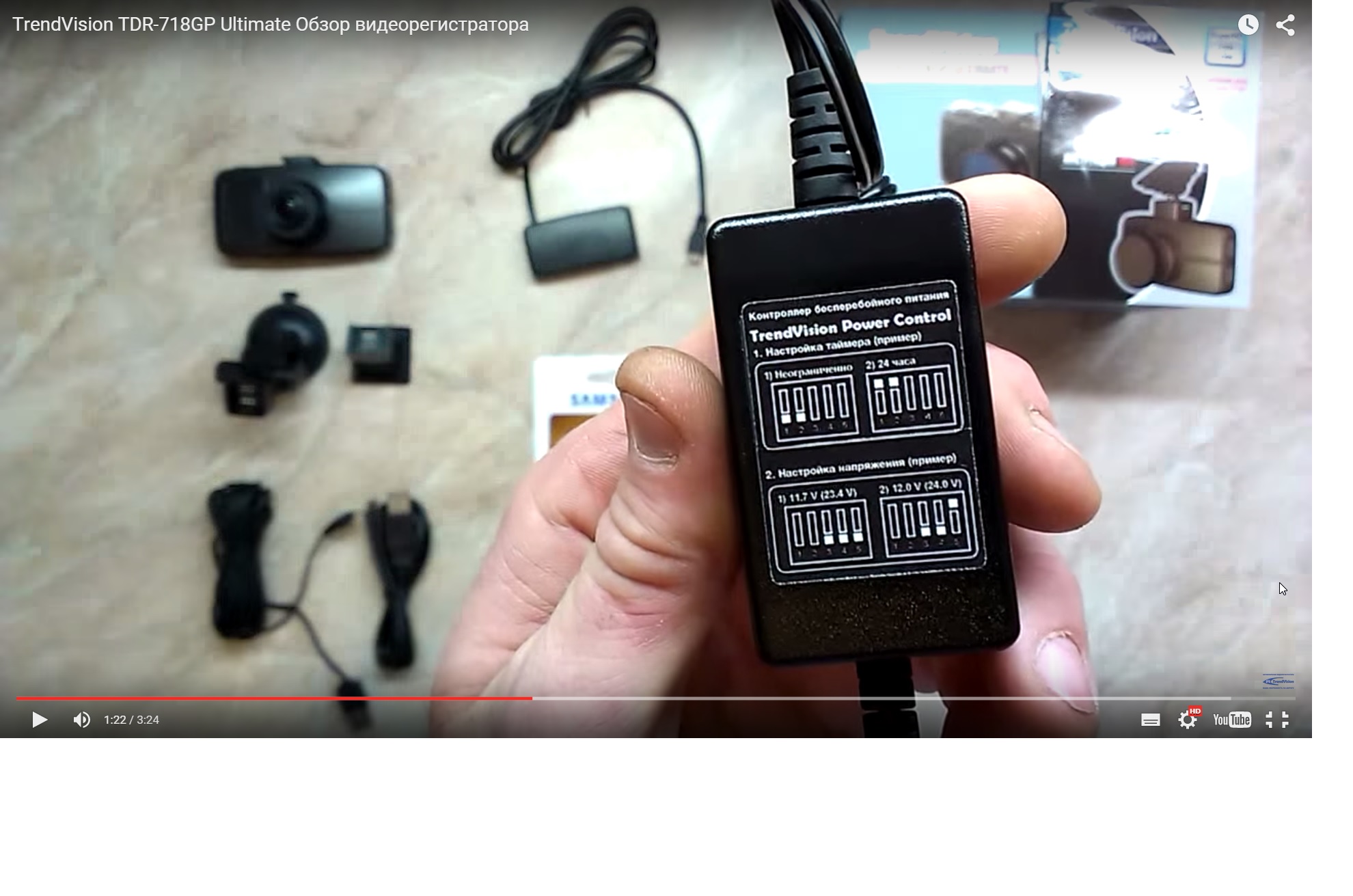

  2. Дополню Евгений Курск, power controller имеет два режима настроек 1. по таймеру 2. по контролю напряжения.Что позволит более точно, настроить алгоритм работы ВР, для каждого пользователя под его задачи.
    P.S Хочу такой:)
    Среди особенностей стоит отметить:

    1. Возможность отключения по напряжению в бортовой сети авто по 9 ступеням (значениям)
    2. Возможность отключения питания по таймингу по 4 ступеням (значениям)
    3. Работа в экстремальных условиях от -20 до +70С

    • Полезно! Полезно! x 3
    • Нравится Нравится x 1
    #2681 makeevb, 1 дек 2015
    Последнее редактирование: 1 дек 2015
  3. @Ахмат, за рецидив и игнорирование предупреждений о злоупотреблении кнопками рейтинга, заблокирован навсегда.

    • Не Нравится Не Нравится x 1
    • Спасибо! Спасибо! x 1
    #2682 sti 28, 1 дек 2015
  4. А Magic_Ru ?
    И размер ох как меньше:


    • Нравится Нравится x 2
    • Полезно! Полезно! x 2
    • Согласен Согласен x 1
    #2683 gse, 1 дек 2015
  5. Ну, во-первых, не писал)
    Во-вторых, про разные материалы.
    "Разжуем" про теплоемкость материалов)
    Не секрет, что каждый материал обладает своей теплоемкостью.
    Отсюда имеем, что при воздействии одного и того же значения теплоты (в нашем случае холода) за одно и тоже время разные материалы нагреваются (охлаждаются) по разному.
    Т.е. если ВР лежит 5 часов на морозе, то его металлические части охлаждаются сильнее пластиковых и удерживают накопленный холод дольше. О чем свидетельствуют капли конденсата на объективе и их отсутствие на корпусе (или объектив был отдельно от корпуса?). Так и внутри ВР.
    А дальше уже бла-бла про точку росы...

    • Нравится Нравится x 2
    #2684 Jenek62, 1 дек 2015
    Последнее редактирование: 1 дек 2015
  6. Я думаю что было бы неплохо если появилось такое устройство отдельно - тип как опция что ли.
    У кого есть уже регистратор ,мог бы докупить сей девайс , я свой еще не пробовал ,попробую напишу .
    страшновато правда такой эксперимент делать вне дома,а дома зарядим))) посмотрю что получится отпишусь.теперь только время найти , всегда в движении)))))))

    • Нравится Нравится x 2
    • Согласен Согласен x 1
    #2685 Евгений Курск, 1 дек 2015
  7. а еще к нему добавить устройство питания (идея о замене аккумулятора от @vova51 http://videoregforum.ru/threads/axiom-car-vision-1100.936/page-37#post-50219 ) плюс часовую батарейку (аккумулятор) для системной памяти для общего комплекта, места для них всех вместо аккумулятора хватит - и тогда никакой мороз такой системе питания ВР не страшен, переразряда АКБ автомобиля в режиме парковки не будет и проч. полезности...

    • Полезно! Полезно! x 3
    • Согласен Согласен x 2
    • Нравится Нравится x 1
    #2686 LEONавто, 1 дек 2015
  8. Не только размеры,но и цена;)

    • Согласен Согласен x 2
    #2687 makeevb, 1 дек 2015
  9. Теперь есть Инструкция, в теме "Немного о том как здесь все работает",
    доступна по поиску: Как убрать изображение под спойлер

    • Полезно! Полезно! x 3
    #2688 LEONавто, 1 дек 2015
    Последнее редактирование: 2 дек 2015
  10. Приветствую. Недавно стал обладателем данного ВР, после осмотра комплектации понял, что у меня появилась проблема, в лице того, что прикуриватель не имеет доп функции USB, чтобы можно было заряжать еще и телефон, помимо ВР. Думаю, что имеются пользователи, которые спасаются какими-либо схемами, например, докупают прикуриватель с USB входом, если да, то какой именно.
    Заранее спасибо.

    #2689 Dani, 2 дек 2015
  11. Для меня самым удобным оказался в форме подстаканника. Что-то вроде этих:
    http://ru.aliexpress.com/w/wholesale-usb-cup-holder.html Лучше с угловой вилкой - торчит меньше.
    Купил в каком-то супермаркете. Но самое рациональное, на мой взгляд, для регистратора протащить провод от замка в район плафона, а разветвитель использовать для телефона и проч.

    • Спасибо! Спасибо! x 1
    #2690 VVladimir, 2 дек 2015
    • Нравится Нравится x 3
    • Не Нравится Не Нравится x 1
    #2691 Аи-95, 2 дек 2015
  13. Уже отвечал на подобный вопрос)
    Все нормально... Рав имеет достаточное остекление, монитор ГУ убирается нажатием кнопки, но я уже привык к такому расположению монитора, что уже не представляю по другому. Тем более работает камера ЗХ.
    И вы думаю если бы попробовали, то врятли отказались от такой реализации;) не зря же сейчас во все современные авто размещают так мониторы;) это реально удобно
    Навигатор на стекле, спокойно перемещается на панель, там для него специальная площадка под присоску. Тем самым еще можно увеличить обзор) но поверьте этого не надо, посадка высокая за рулем. Капот видно от начала до конца.
    Все познается в сравнении!
    Прощу прощения за много букв, пытался развёрнуто ответить. Видимо первый раз когда видишь, глаза разбегаются, мне этого не понять, ставил все поэтапно!

    • Нравится Нравится x 1
    #2692 Аи-95, 2 дек 2015
  14. Последствия какие-либо могут быть для ВР от того, что будет разветвитель в виде прикуривателя ?

    #2693 Dani, 2 дек 2015
  15. Прикуриватели расчитаны на нагрузку до 120 вт Это 10 ампер. Например у меня Регистратор и навигатор берут порядка 5А!
    Так что еще есть запас.
    Никакого криминала, просто присмотреть покачественней сам разветвитель!

    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #2694 Аи-95, 2 дек 2015
  16. Добрый день, уважаемые форумчане. Я представитель технической поддержки TrendVision.
    Вместе с ag-70 (представитель сервис-центра) будем отвечать на ваши вопросы.
    Сразу извинюсь. Ввиду большой загруженности и частых командировок не смогу заходить на сайт часто.
    Предлагаю вашему внимаю тестовую прошивку с функцией оповещения о радарах и камерах SpeedCam.
    Прошивка тестовая, мы еще некоторые моменты поправим. Но в общем, работоспособная.
    http://trendvision.su/data/TDR-718_VER201511281926.zip
    Что изменилось:
    1. Реализована функция оповещения о камерах и радарах SpeedCam. Обновляемая база данных.
    2. Увеличен доступный битрейт до 26 мб/с для SuperHD разрешения. Ограничения: повышенный битрейт доступен для любых карт microSD 8-128 GB и карт SD 8-32 GB. Для карт SD 64 и 128 GB битрейт ограничен 18 мб/с ( как было раньше). Главной картой является microSD.
    3. Реализован программный WatchDog (перегрузка) в случае сбоя из-за карты памяти или программного сбоя.
    4. Значительно улучшено качество записываемого звука. Регулировка чувствительности микрофона в меню.
    5. Отдельно настраиваемая РЕЗКОСТЬ для дневного и ночного режимов.
    6. Выбор типа битрейта ПОСТОЯННЫЙ или ПЕРЕМЕННЫЙ в меню.
    7. Более плавные настройки РЕЗКОСТИ и КОНТРАСТНОСТИ в меню.
    8. Настраиваемая длительность записи детектора движения в меню.
    9. Режим замедленной записи (Tame Lapse). Можно использовать на парковке для для экономия места на карте памяти.
    10. Улучшен алгоритм работы LDWS (уход с полосы движения) и FDWS (предупреждение о возможном фронтальном столкновении). Эту функцию наш программист не может редактировать самостоятельно. Закрыта Амбареллой. Поэтому поправила сама Амбарелла. Не идеал, но лучше.
    11. Более плавная настройка громкости динамика от 1 до 5
    12. Добавлен штамп азимута на кадр (можно отключать)
    13. Заменены некоторые иконки
    14. Исправлен глюк "ПОДКЛЮЧЕНИЕ ПК" при быстром заводе автомобиля.
    15. DEWARP (компенсация краеугольных) искажений. Не совсем правильно настроена. Тоже наш программист не может редактировать в виду закрытости кодов. Отослали устройство Амбарелле, ждем исправлений от неё.
    14. Добавлен алгоритм безциклической записи, при использовании в качестве бытовой видеокамеры.
    --- Сообщения Объединены, 2 дек 2015 ---
    Как прошивать:
    http://trendvision.su/firmware/proshivka-tdr-718/
    рекомендуем первый раз прошивать с помощью ПК и программы DirectUSB
    Файл data.bin - это сегодняшняя база. Базу берем со http://speedcamonline.ru
    После обновления прошивки кладете этот файл на карту памяти, дальше устройство само подскажет.

    • Спасибо! Спасибо! x 9
    • Нравится Нравится x 6
    • Полезно! Полезно! x 2
    #2695 Sergey_TrendVision, 2 дек 2015
    Последнее редактирование: 2 дек 2015
  17. Дело за малым - где найти инструкцию по установке новой прошивки - в разделе прошивки на сайте не нашел КАК прошивать.

    #2696 Strahov, 2 дек 2015
    • Полезно! Полезно! x 4
    • Спасибо! Спасибо! x 1
    #2697 Sergey_TrendVision, 2 дек 2015
  19. Залить в корень отформатированной флешки, вставить в полностью заряженный рег, а лучше подклъченный к питанию. Включить рег, он предложит прошить. Я бы согласился, кто то откажется))) если процесс зависнет, нажать ресет. Рег снова предложит прошить. Я снова соглашусь))) по окончании выключится рег, мы жмём ресет, включаем, в меню делаем сброс на заводские и настраиваем как нам нужно.

    • Полезно! Полезно! x 2
    #2698 sti 28, 2 дек 2015
    • Не Согласен Не Согласен x 1
    #2699 Strahov, 2 дек 2015
  21. Strahov
    В чем? Прочитайте сначала...
    В связи с переходом на принципиально иную прошивку первый раз рекомендуем с помощью ПК.
    Потом будете класть на карту файл iro_update и устройство само все подскажет. Для 3-х летних детей...
    Сейчас если не имеете комп или не получается. Распакуйте папку. Скопируйте все файлы на карту памяти. Дальше устройство само все подскажет.

    • Полезно! Полезно! x 3
    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
    #2700 Sergey_TrendVision, 2 дек 2015
    Последнее редактирование: 2 дек 2015
(Вы должны войти или зарегистрироваться, чтобы разместить сообщение.)
Страница 135 из 918
Яндекс.Метрика Рейтинг@Mail.ru
Toggle Width
Стиль
videoregistrator
Язык
Russian (RU)
