TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится Нравится x 10
    • Спасибо! Спасибо! x 8
    • Полезно! Полезно! x 7
    • Согласен Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 13 мар 2018
  2. @Victor_Victor
    А эти толще. Первая - так вааще!

  3. 1мм наверное допустимо. У меня стоим 55, здесь 60, думаю влезет

  4. Это только на практике проверить можно.

    • Согласен Согласен x 1
  5. Сейчас менял аккум замененный в сервисе год назад, я его только минут 20 отрывал от платы, боялся сломать плату. Не знаю на что она была приклеена, но прикипела капец...
    --- Сообщения Объединены, 5 сен 2018 ---

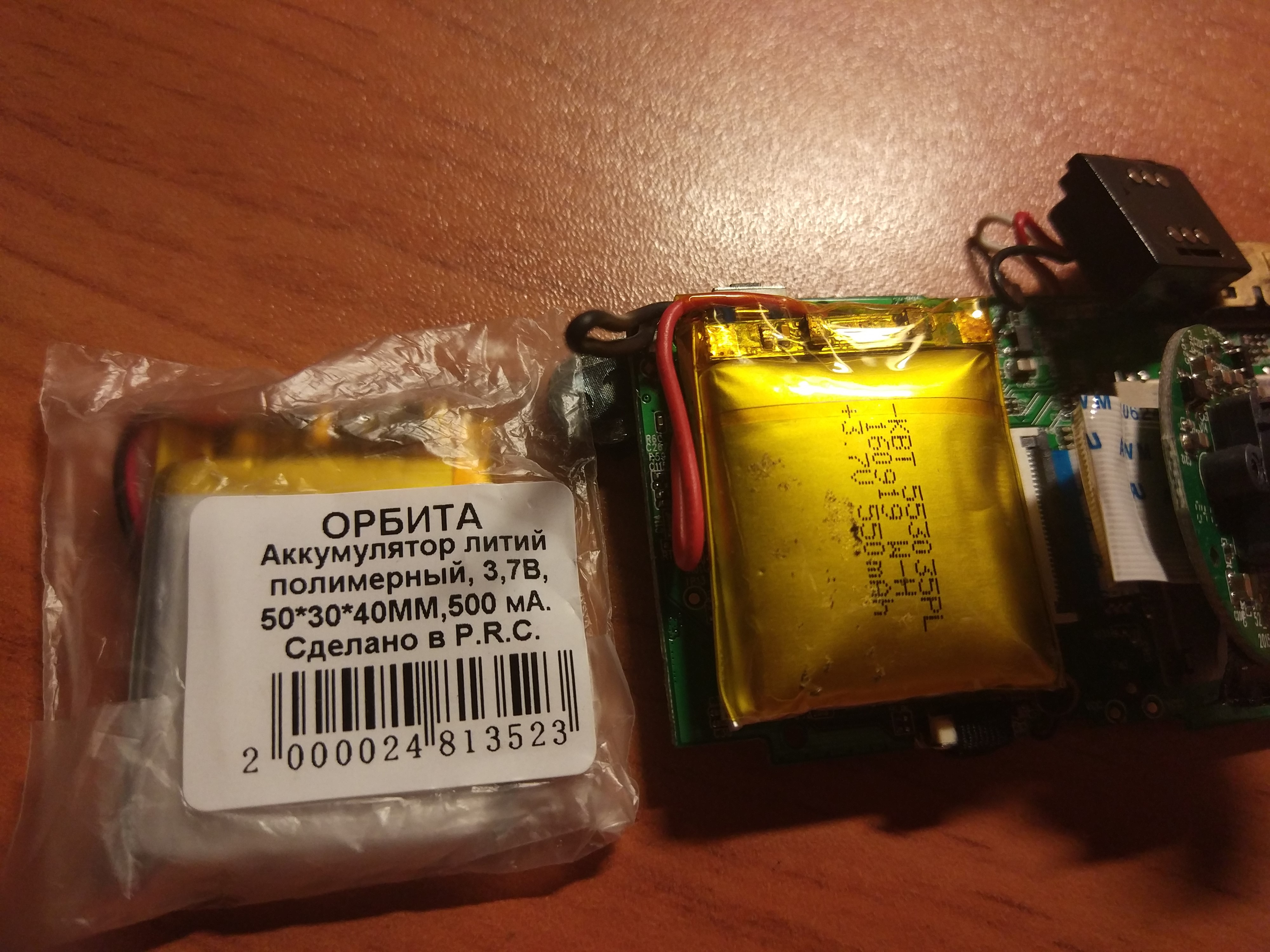

    Поставил такой на фото в пакетике "Орбита", на сколько хватит будем посмотреть...


    Вложения:

    • Спасибо! Спасибо! x 1
    #17364 laslo, 5 сен 2018
    Последнее редактирование: 10 сен 2018
  6. 30 на 40 и толщиной 5 мм спокойно лезет? Вроде родной имеет размеры 25 на 35 при толщине 4 мм.

    • Спасибо! Спасибо! x 1
  7. Ну прям не то чтобы со свистом, но залезла. Да, и я её не измерял, может размеры и меньше.

  8. Но ведь ещё надо учитывать зазор на расширение, подойдёт время и ваш новый аккумулятор неизбежно начнёт раздуваться, хватит ли места[​IMG], рег не разорвёт?

    • Согласен Согласен x 1

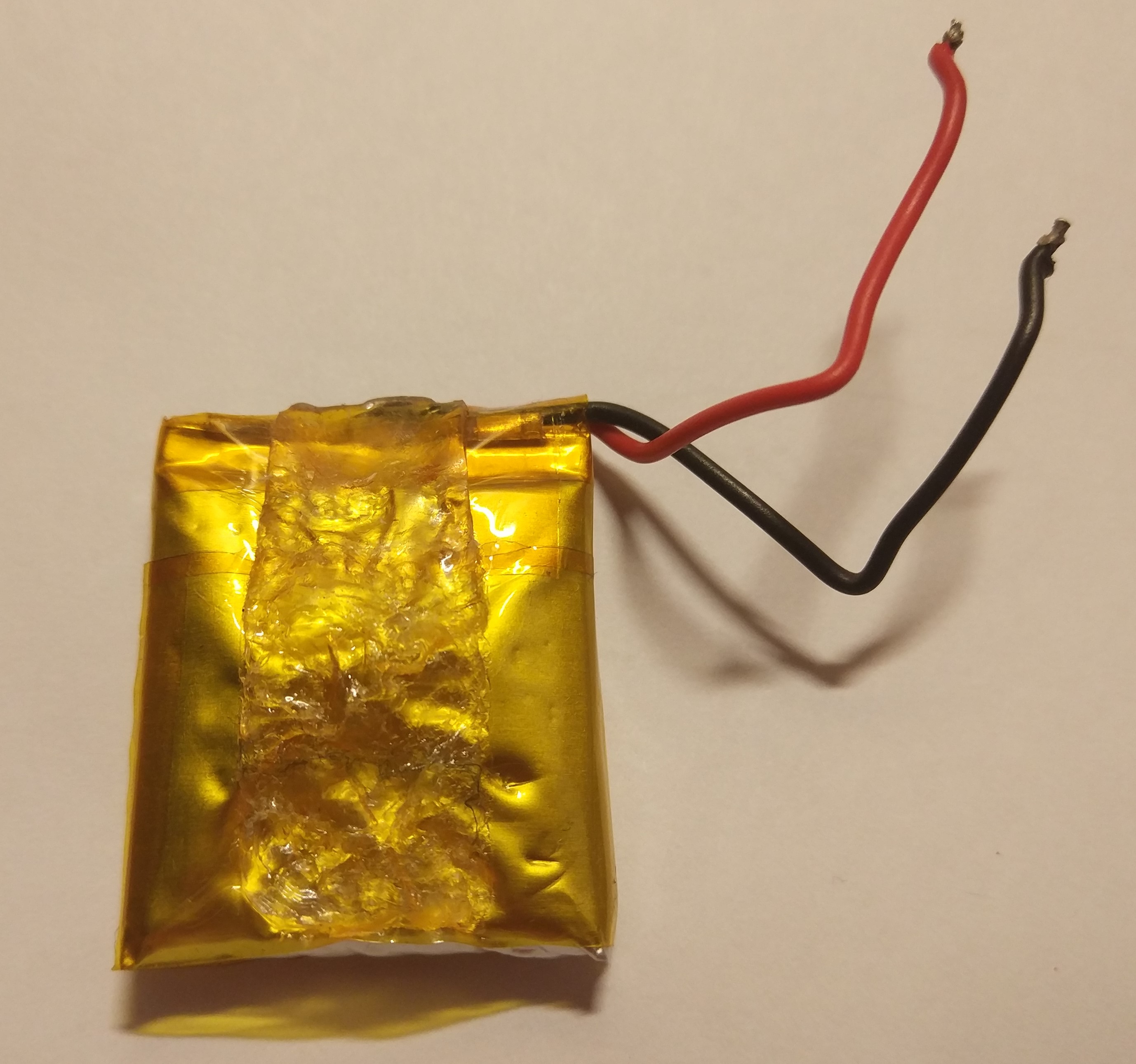

  9. На фото выше раздутый 553035, я так понимаю он вообще 5'5мм не разорвало же. Его мне ставили на замену родного в СЦ Trendvision, мне кажется они что попало не будут ставить, как думаете?

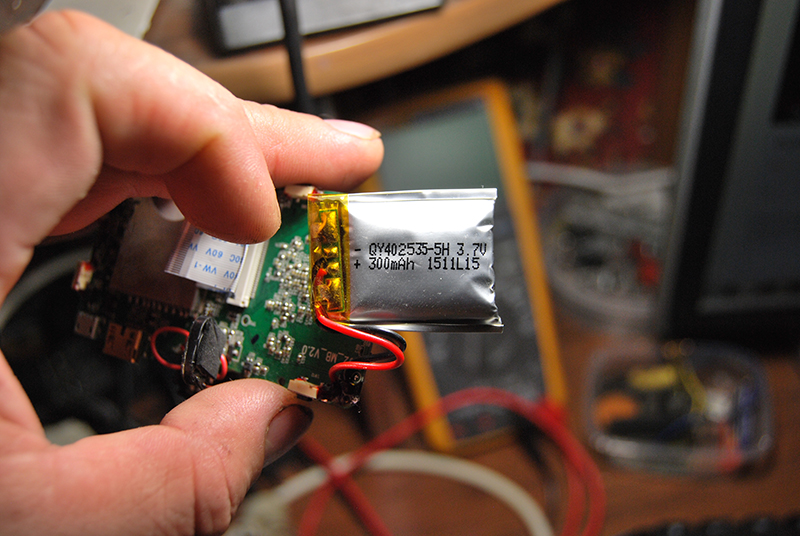

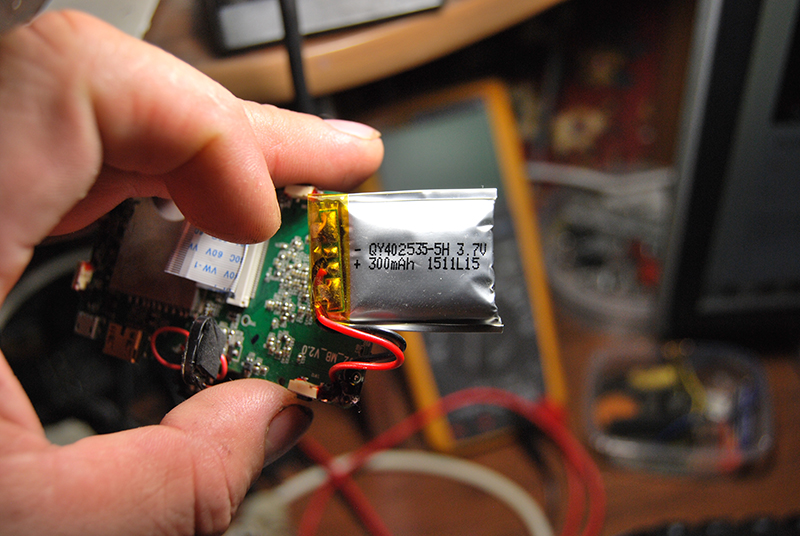

  10. Чего же тогда в оригинале размер 402535? [​IMG]

  11. что было на тот момент , то и ставили ;)

  12. У меня два Тренда. В обоих уже менял аккумы, в 708 три раза, в 718 два. Дольше всего в 708 (он был первым) прослужил родной аккум, около полутора лет. В крайние разы в оба рега поставил на 500 мА/h. Влезают плотно. Пришлось убрать липучки, т. к. в них нет нужды, а плату от оболочек аккумов отделил полоской изоленты. Служат около года, хотя 718-й снимаю каждый раз и уношу домой, 708-й у меня стоит сзади и его не снимаю. Списываю короткий срок службы на жаркое кубанское лето. С разъемом на лобовом за три года ничего не случилось.

    • Полезно! Полезно! x 4
    • Согласен Согласен x 1

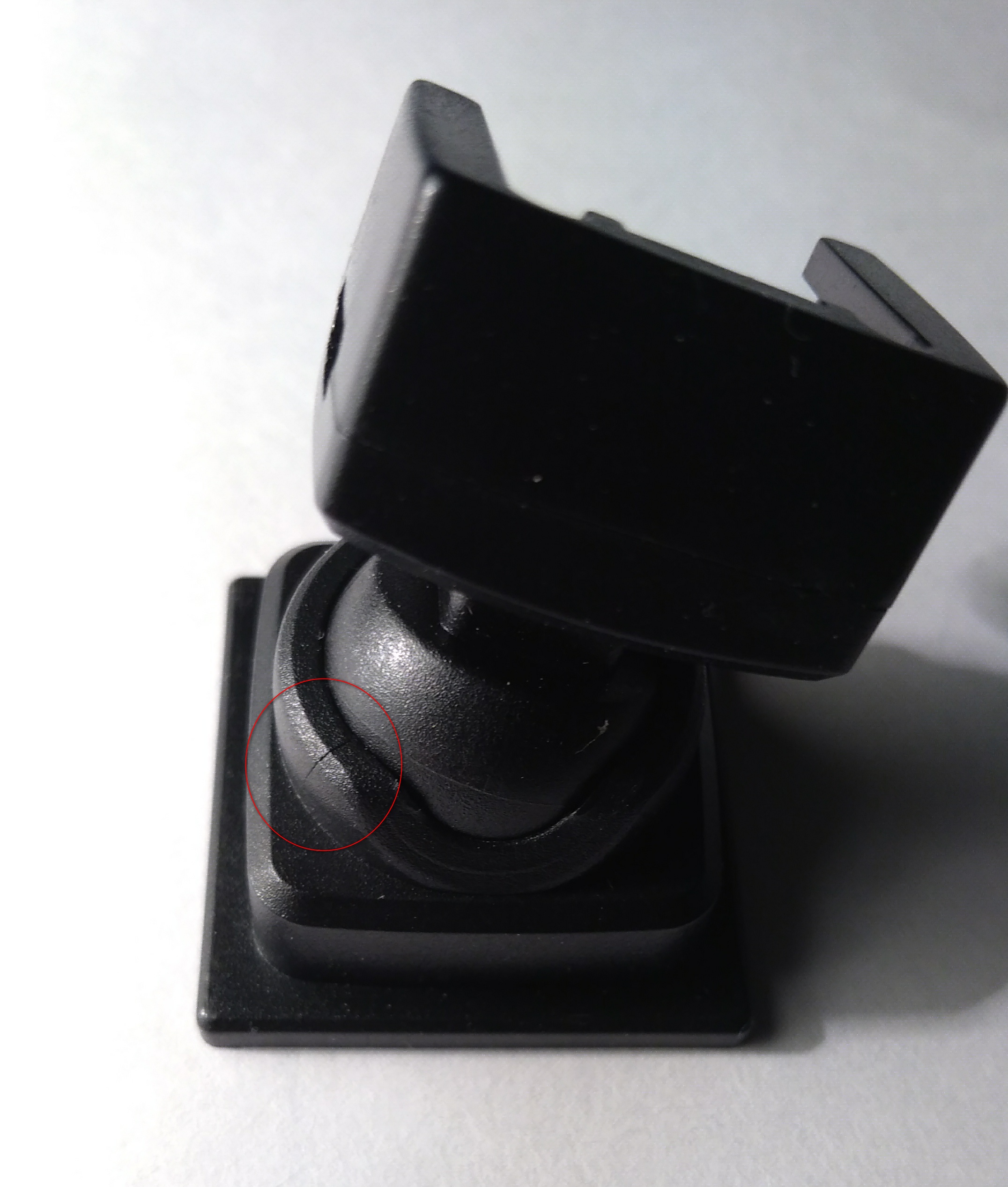

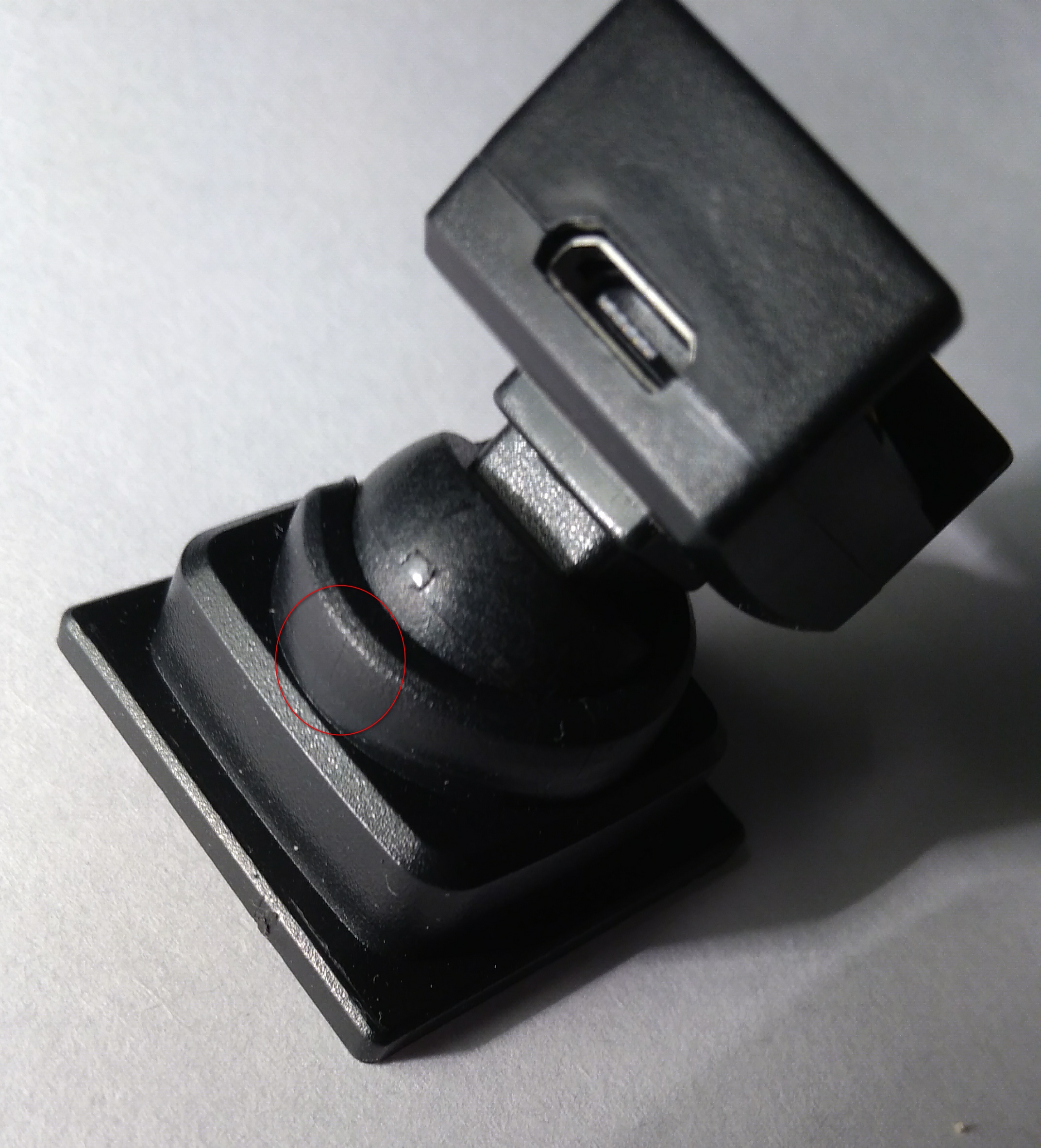

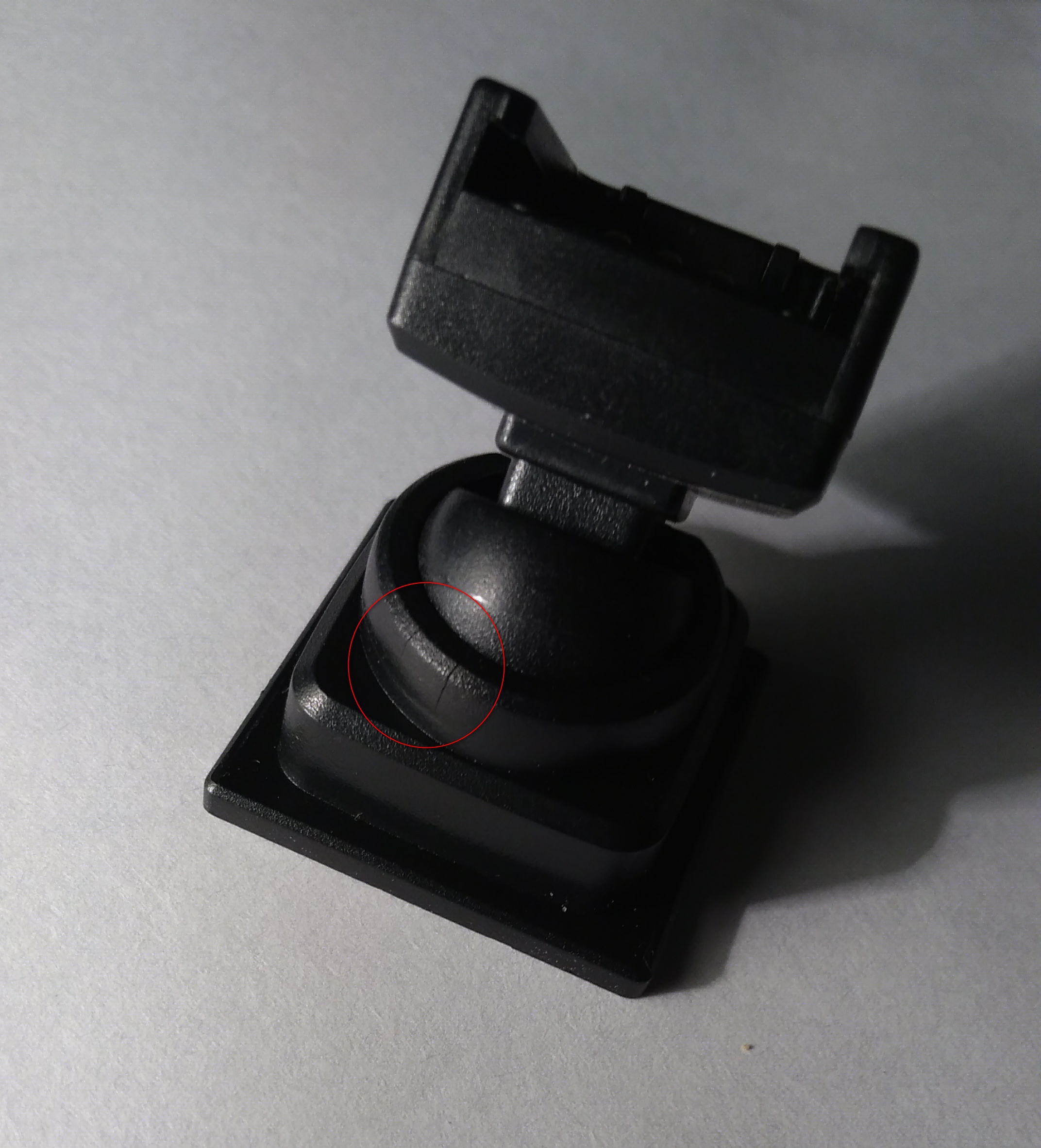

  13. Всем Доброго Здравия. Что-то не везёт мне с 718-м. О предыдущей проблеме писал ранее. Дай Бог Здоровья продавцу, отнесся с пониманием и проблему быстро решили. Теперь очередной косяк. Ещё нет и двух месяцев после покупки, а крепёж ("шаровый") начал разваливаться (появились трещины), в результате чего регистратор болтается, как то самое ... . Постаянно приходиться поправлять при движении. Эксплуатация крайне бережная, можно сказать параноидальная :(. Только по выходным и один раз скатался на юга. В машине (на солнце) не оставлял ни разу, днём в бардачёк, вечером домой. И всё-равно крепление (где вращается "шар") пошло трещинами. Видел "оптимизацию" данного узла от одного из форумчан, в виде доп. кольца. Планировал в будущем сделать так же, НО ... не настолько же быстро он должен был развалиться, просто слов нет. Отписал продавцу, он посоветовал обратиться в сервис, отписал им. Будем надеяться, что сервис окажется именно таким, как за него говорят и они не пошлют "лесом". Кто и что думает по данной проблеме ? Спасибо.

  14. Не волнуйтесь. Ещё никого не посылали ни в лес, ни ещё дальше с подобной проблемой. =)
    Винтики в кронштейне подтягивали?

  15. Хорошо, если так ...

  16. Всё как есть из "коробки", ничего не трогал ...

  17. Совсем качество пластика испортилось... Раньше получше был. Хотя, тоже "не фонтан".

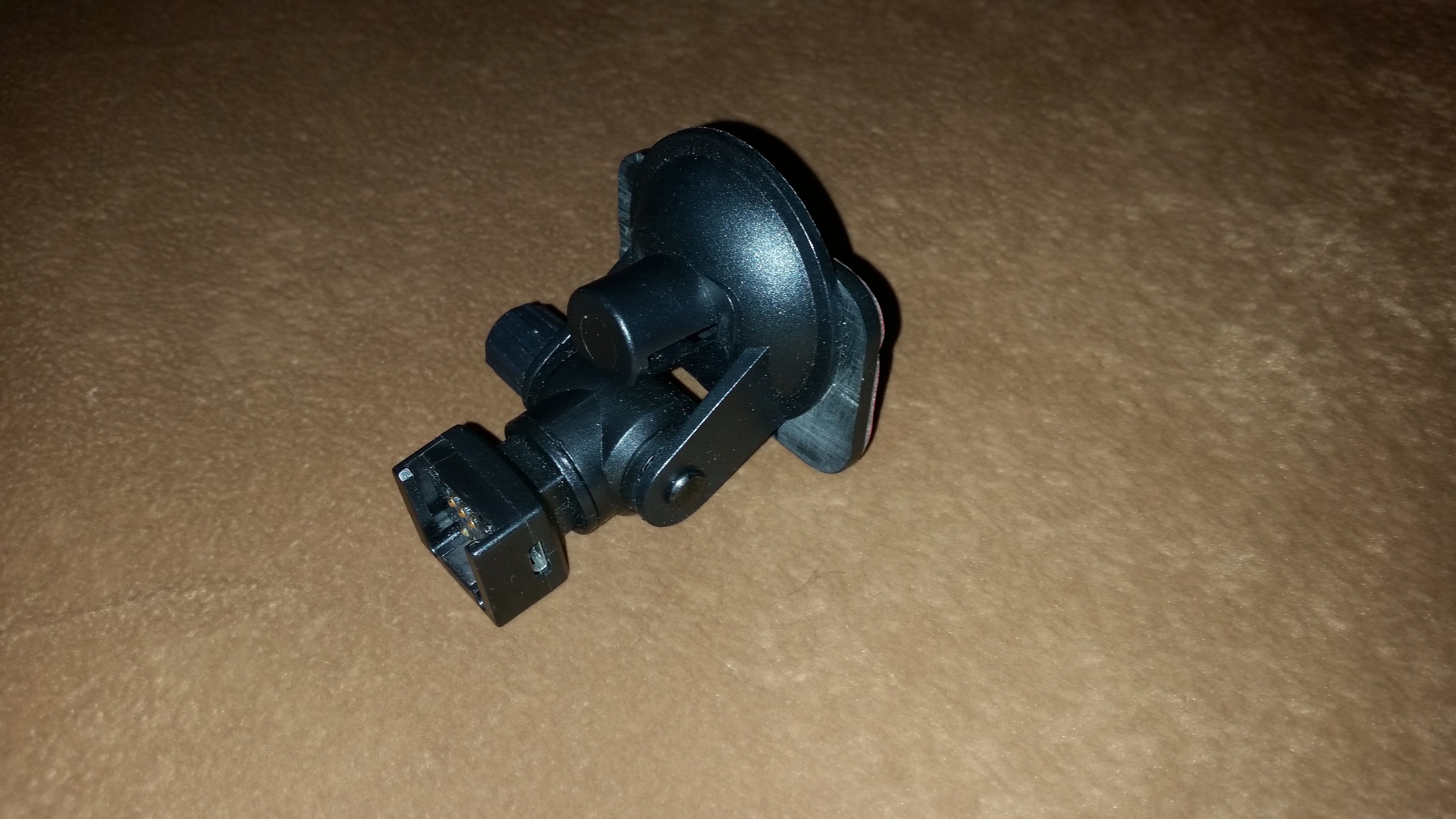

  18. Шар лучше сразу после покупки проклеить, но это лишает возможности сменить положение в дальнейшем. Можно переделать крепление -присоску, приклеивать к ней площадку.


    Вложения:

    • Полезно! Полезно! x 2
    • Полезно! Полезно! x 4
    • Согласен Согласен x 2
  19. Парни, и так понятно, что всё можно сделать. И довести до ума то, что есть, благо руки из нужного места растут, и купить новое. Но вот Вы мне скажите, нахрена козе баян ? Купив девайс почти за 15 рублёв, устраивать пляски с бубном, чтобы исправить косяки производителя. Я могу понять, когда оно стоит копейки. Какова цена, таково и качество. Но тут почти 15-ть :eek: и опять надо допиливать ... . У меня из трёх креплений в комплекте, только на присоске нормальное, остальные в утиль. Шаровое развалилось, другое, которое тоже на скотч клеится изначально было кривое из коробки.
    Я долго выбирал регик, прочитал кучу форумов и отзывов, и, честно сказать, взял рег данного производителя, на 90% из-за многочисленных положительных отзывов за их тех. поддержку, хотя изначально уже настроился брать SG в Беларуси и уже списывался с продавцом. Вот завтра и посмотрим, насколько хороша тех. поддержка и сервисная служба TV.
    А что-то клеить, исключая тем самым его функционал, тем-более что-то покупать дополнительно, когда регистратору нет ещё и двух месяцев, тут уж увольте. Неправильно это.

    • Нравится Нравится x 3
    • Согласен Согласен x 2
