TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Аналогично. =)

    • Спасибо! Спасибо! x 1
  3. Ждем непогоды..............

  4. Можно мод 1 в личку? Решил ждать окончательной обкатки, но что-то уже совсем невтерпёж...

  5. Установил данный мод, но пока не было случая его потестить. Пришлось немного повозиться, вспомнить процедуру заливки, т. к. меняю прошивки крайне редко. Но всё благополучно установилось. До кучи, так сказать, обновил базу Спидкам и немного был обескуражен, когда вставляю карточку с базой радаров и жду появления вопроса: Обновить базу? А его нет. Странно, думаю, может забыл скопировать файл и вставил пустышку, проверил, всё нормально, файл на карте. Опять вставляю, включаю рег, загрузка и опять ничего. Так было раза четыре, я в недоумении. Благо, догадался глянуть в меню рега, может быть база обновилась безо всяких лишних вопросов? Так и есть, там свежая база. Приходится отвыкать от шаблонных действий. ))

  6. @Buddy
    На новой прошивке база камер обновляется при подключении внешнего питания.
    И вопрос об обновлении появляется.

    • Спасибо! Спасибо! x 1
    • Полезно! Полезно! x 1
    • Согласен Согласен x 1
  7. @bsm, оттуда и беру.

  8. Был неправ, извиняюсь за некорректную информацию. Действительно база обновилась с запросом об обновлении при подаче внешнего питания. Теперь в меню данные о свежей базе. Я был просто невнимателен. Оказывается, я увидел данные о базе прошлого года (28.02.2017), на год я просто не обратил внимания. Хотя повод задуматься был. Свежая база за вчерашнее число, а в меню я вижу 28.02. Ещё подумал, хрень какая-то. А сейчас всё чётко: 27.02.2018_main. А то бы так и катался, надеясь на регистратор. ))

    #16708 Buddy, 28 фев 2018
    Последнее редактирование: 28 фев 2018
  9. Недавно приобрел TrendVision TDR-718GP. Все изучал страницы этого форума. Созрел к установке и тесту прошивки (20170804) MOD#1. Можно скинуть в личку! Спасибо

    #16709 Vodolei, 28 фев 2018
    Последнее редактирование модератором: 28 фев 2018
  10. Доброго дня! Пару месяцев эту проблему имею, но как-то всё не досуг, заняться ей. В декабре что-ли, при включении заметил, что у меня неестественно блеклый экран. Белёсый. Как будто потерял контратность. Буквы меню, ещё читаются, но главное на запись это не влияет. Просто не комфортно стало работать с экраном. Пишет супер, слов нет.
    У нас есть диллер TrendVision. Созвонился с ними, говорят, что на TDR 718, гарантия один год! То есть, доставляй его к нам (они в Минске находятся), а мы уже отправим его непосредственно в TrendVision. Но ремонт платный. Хотел поинтересоватся, разве 1 год гарантии? (моему регу - 1.5 года).
    И второе: самостоятельная замена аккумулятора (уже дважды менял сам), является поводом для снятия с гарантии?
    Благодарю.
    P.S И ваш новый МОD 1 дюже понравился. Может можно как нибудь раздобыть его?
    :)

    #16710 Лео, 28 фев 2018
    Последнее редактирование: 28 фев 2018

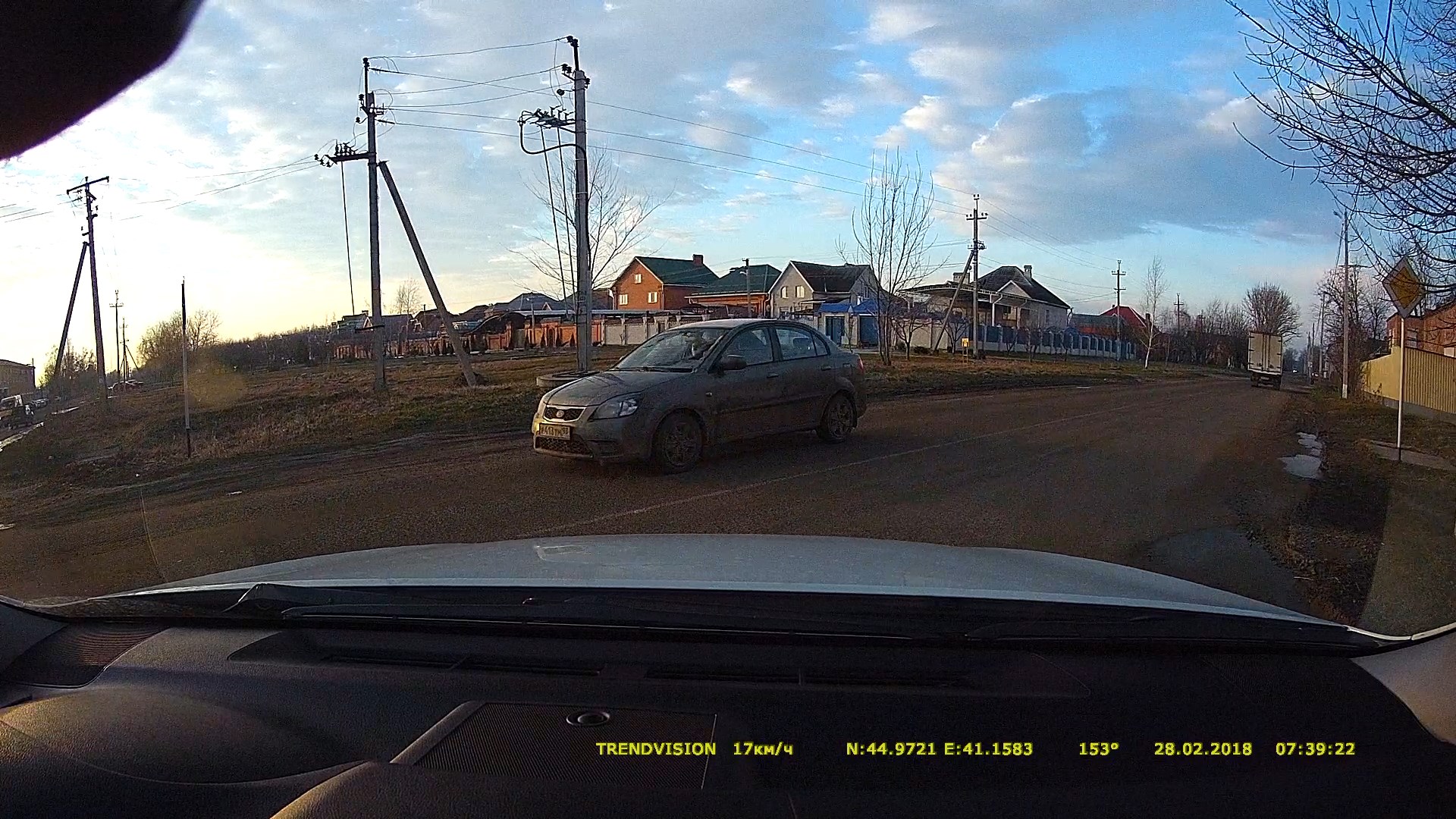

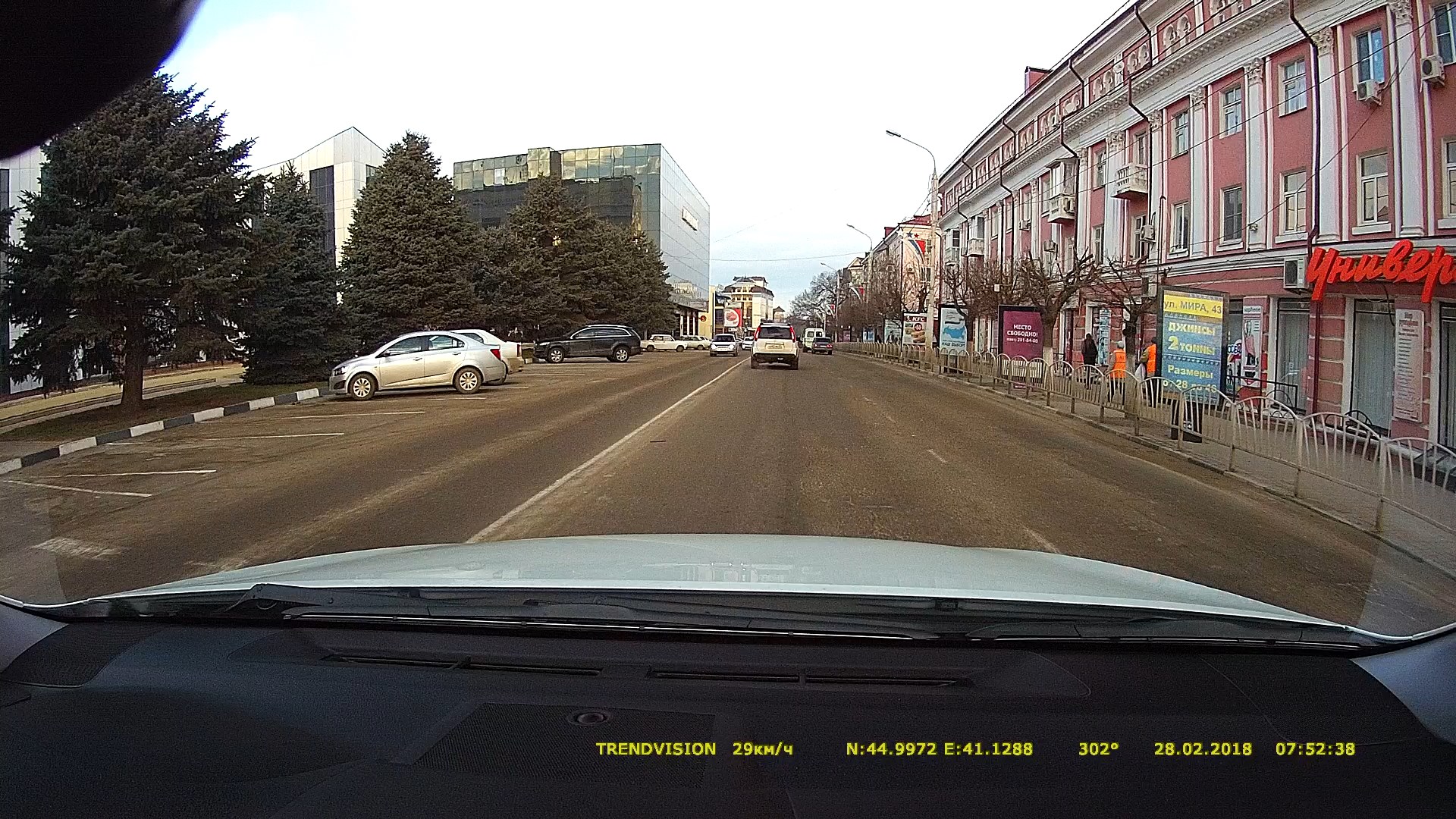

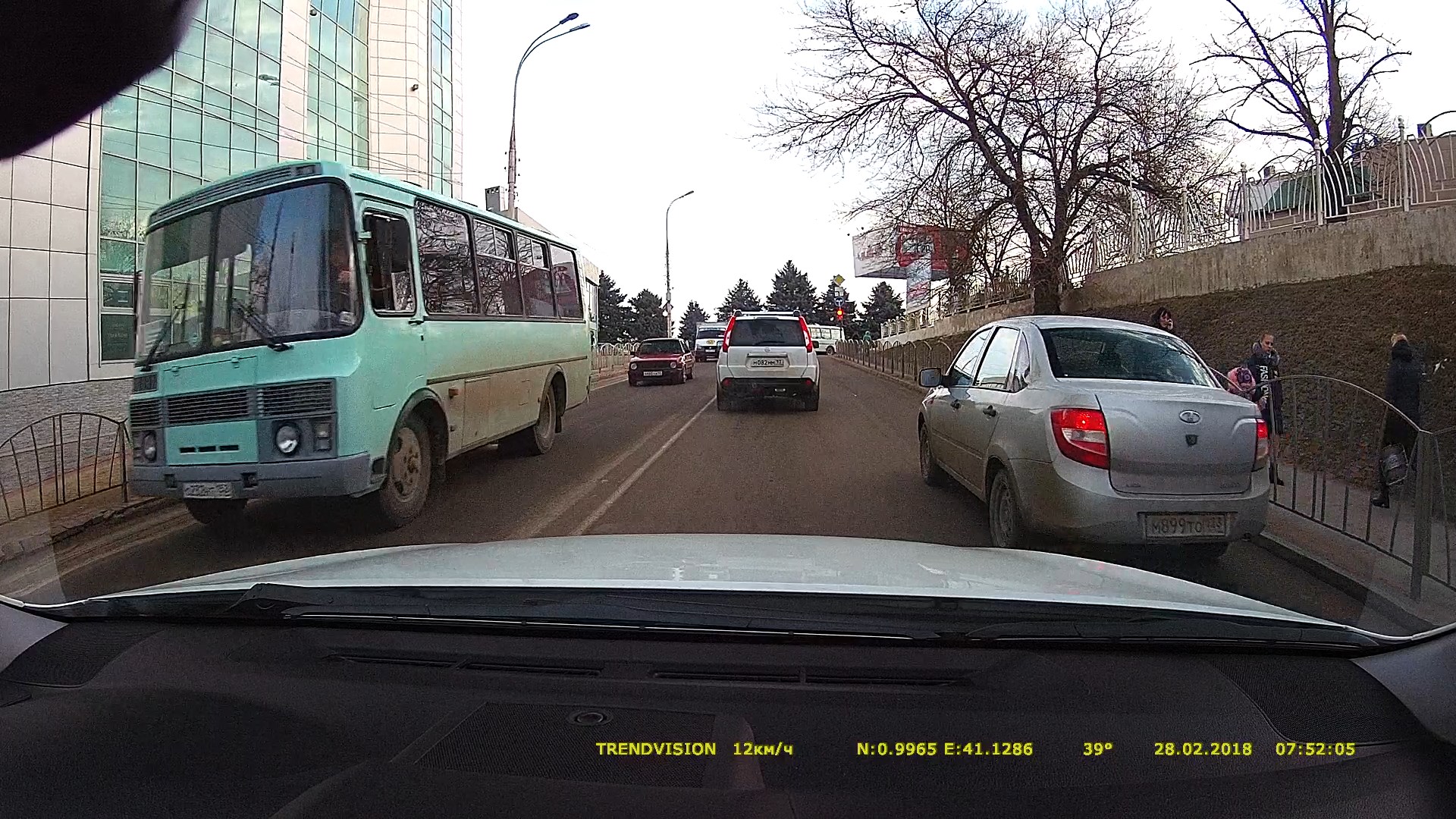

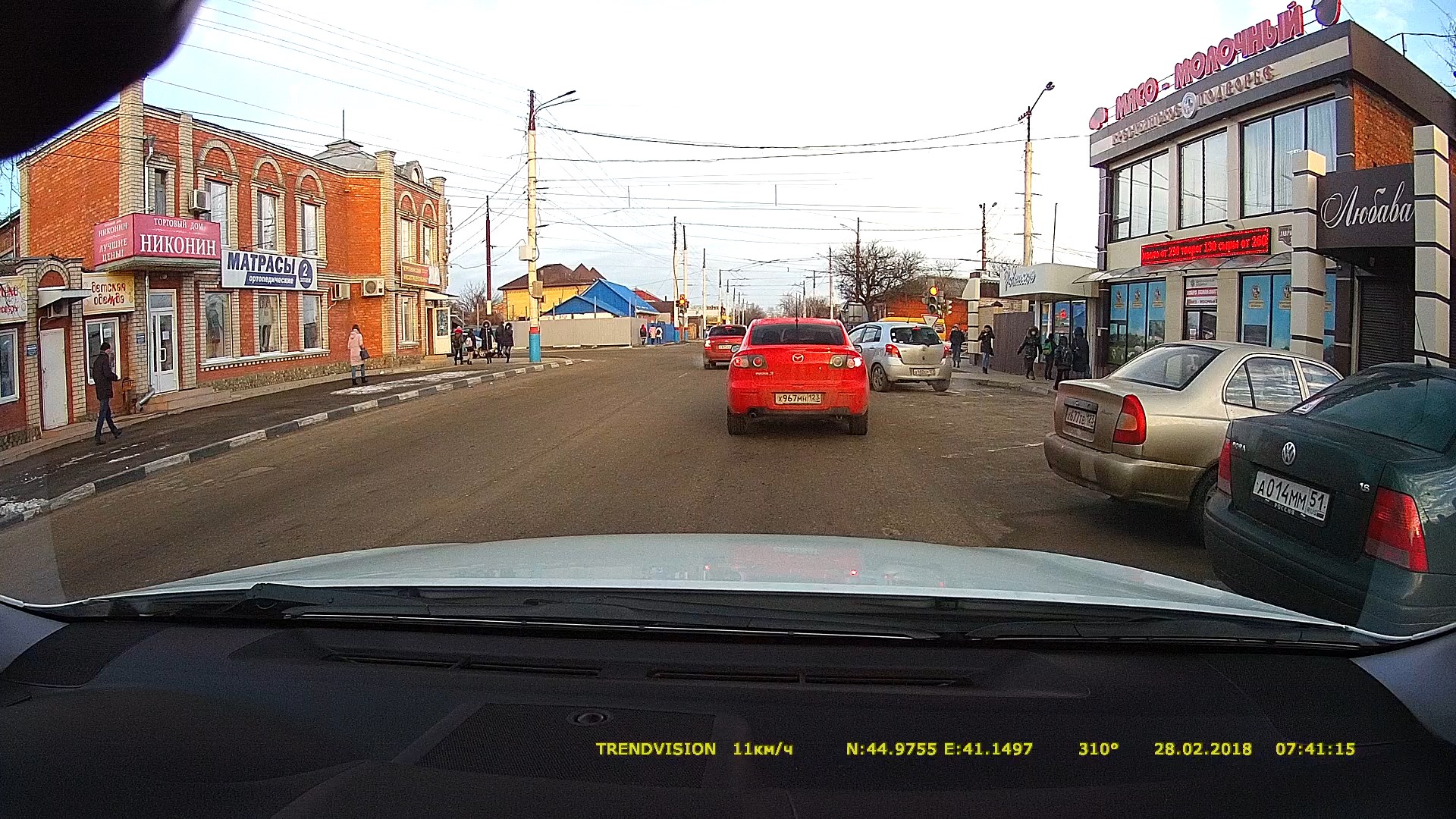

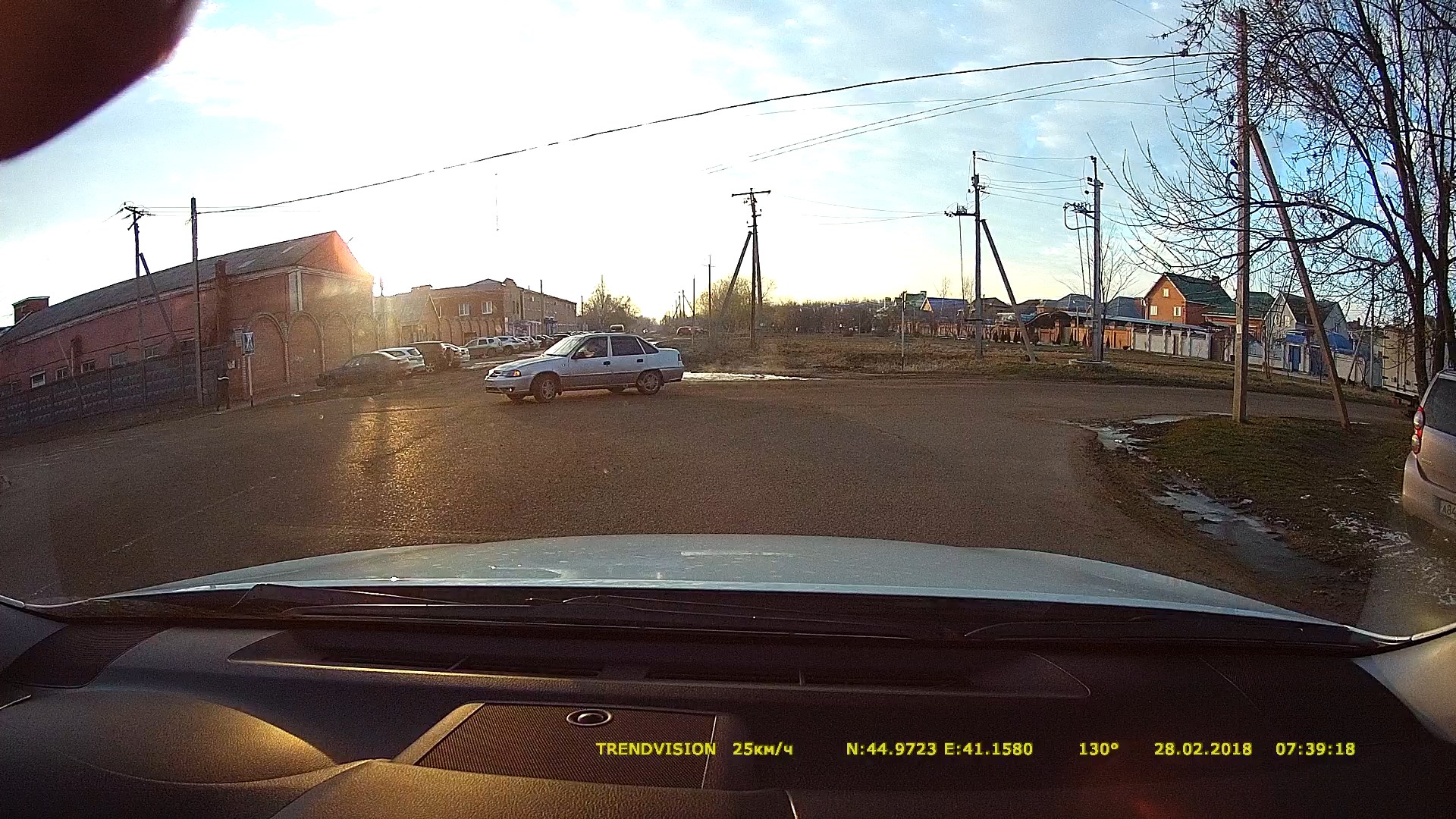

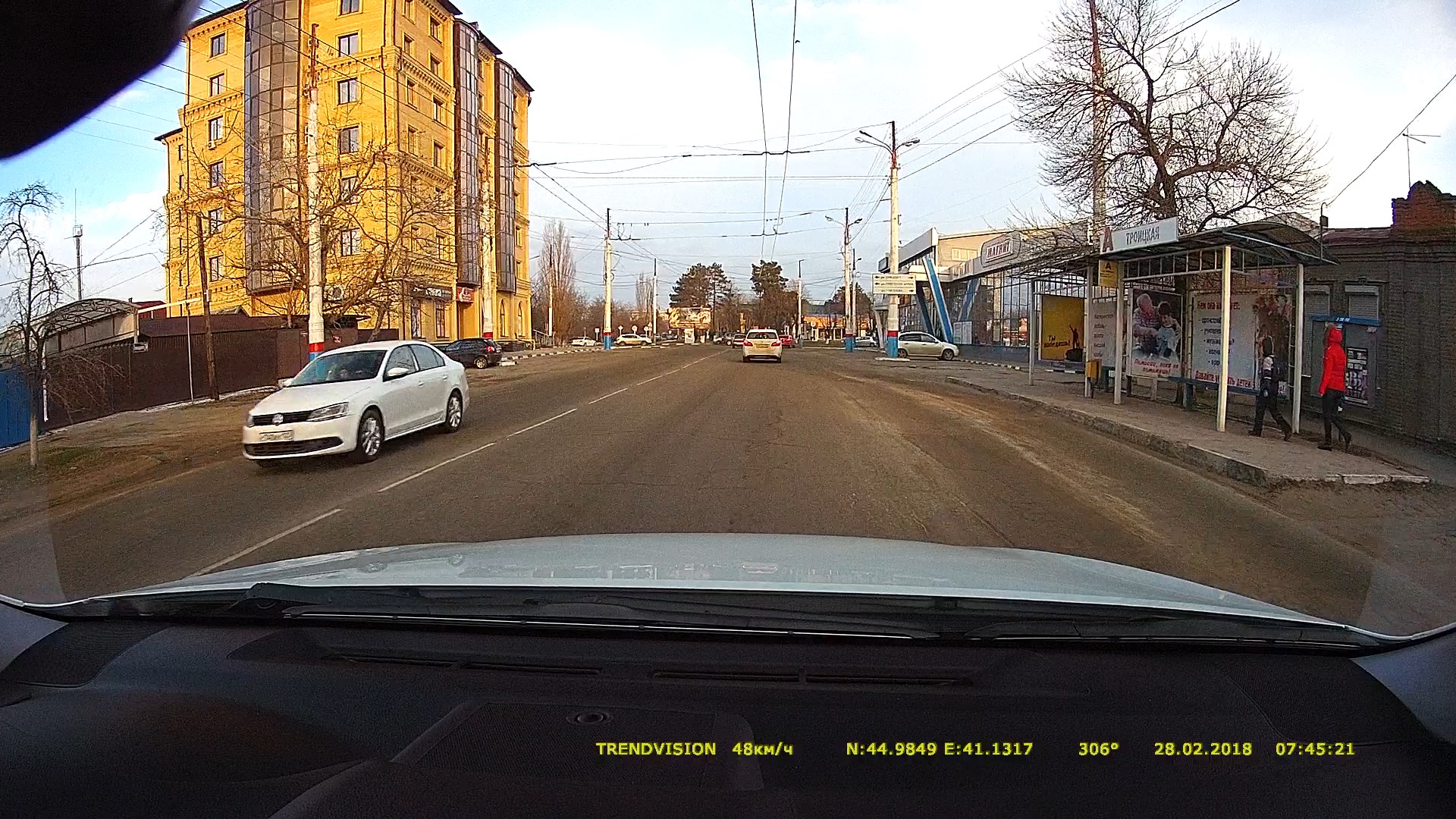

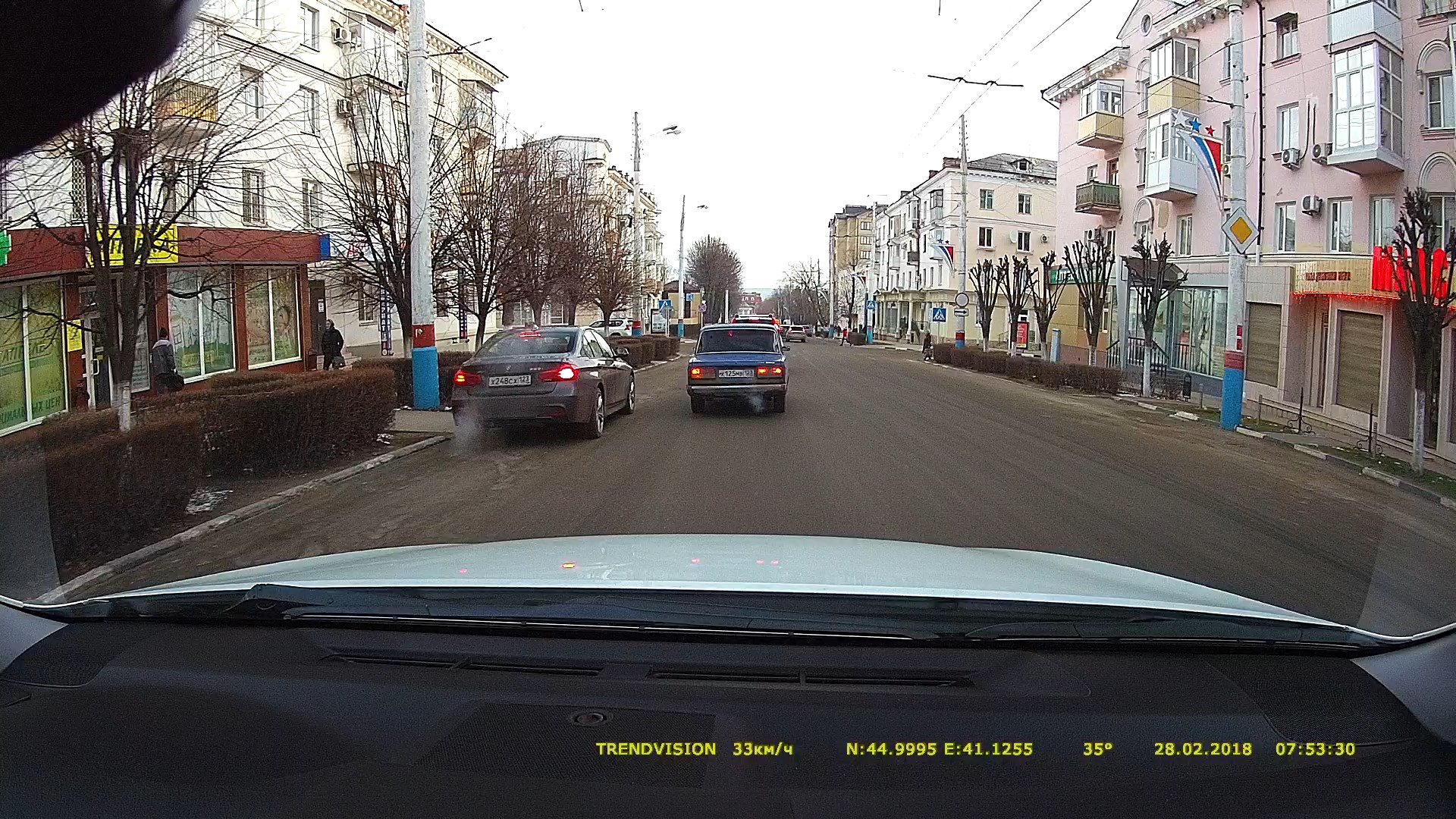

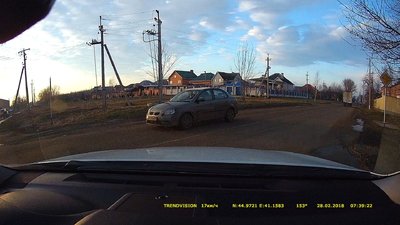

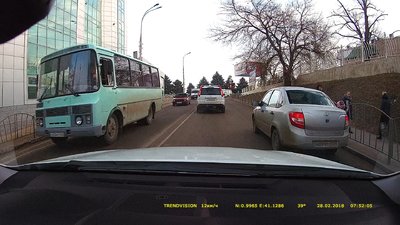

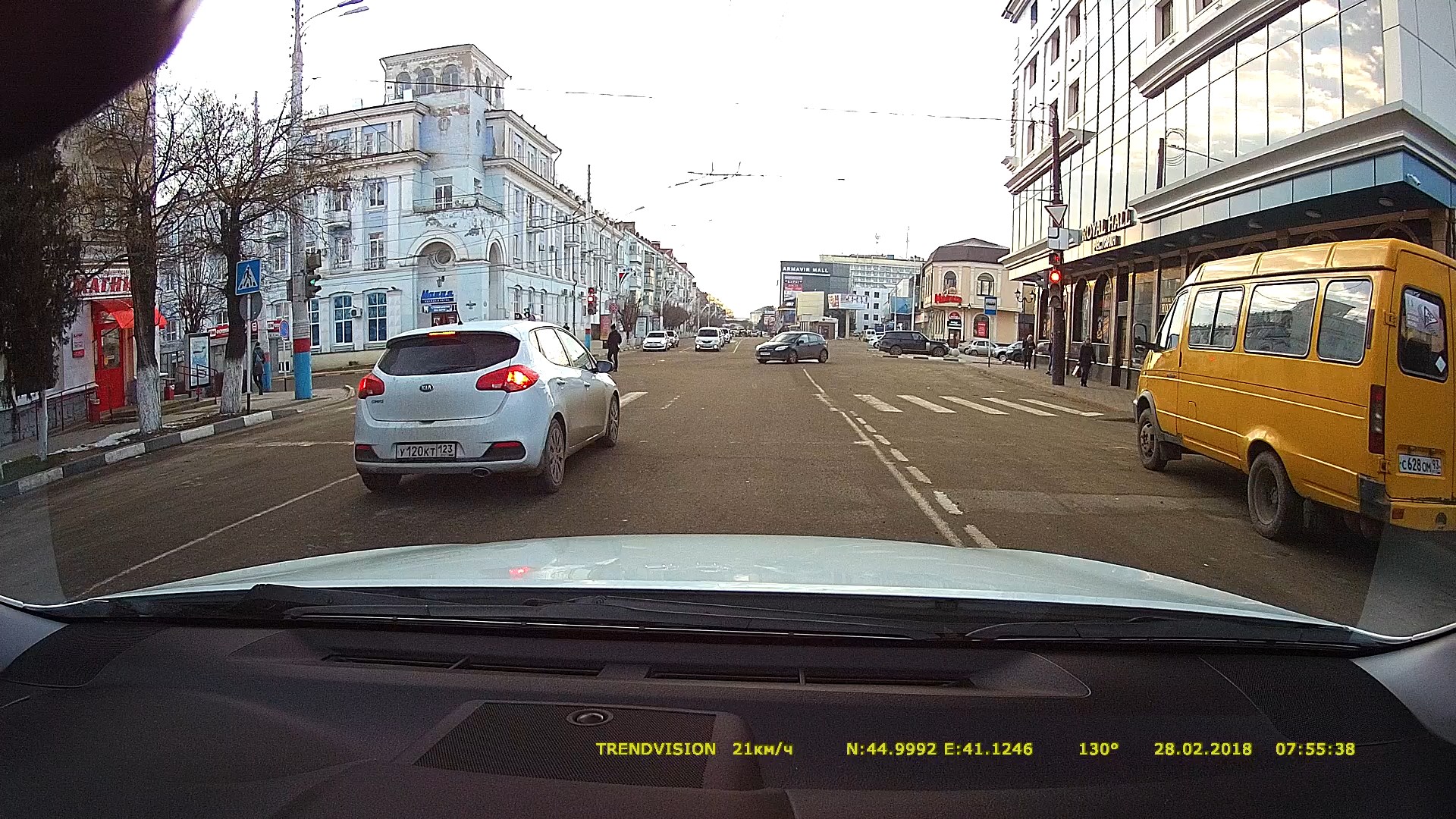

  11. Сегодняшние утренние Скрины с MOD#1(20170804) -1920х1080р 30 кадров; HDR OFF; Р+1; 60Гц; Экспо "-0.7"
    1.jpg 2.jpg 3.jpg 3...].jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg

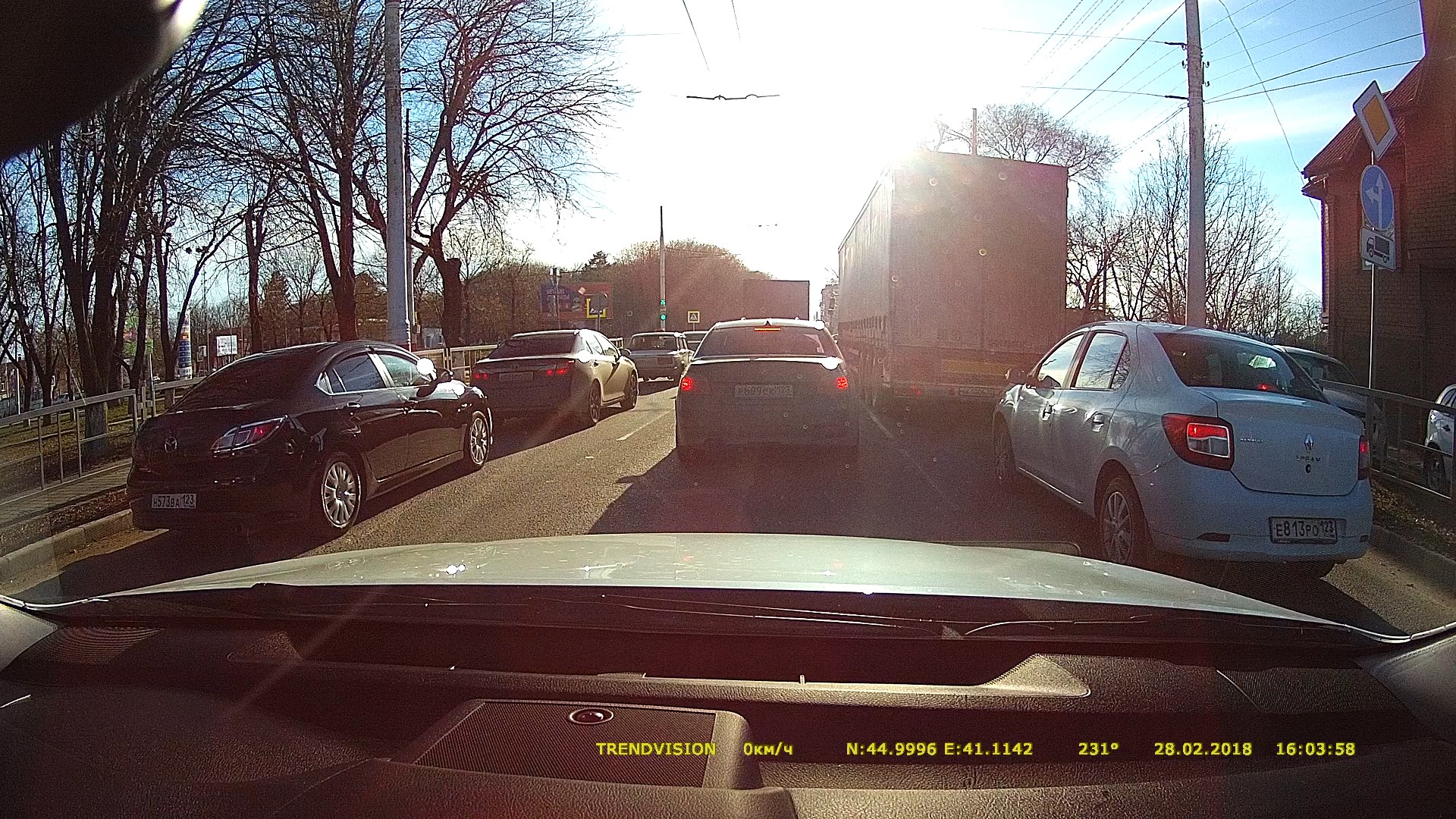

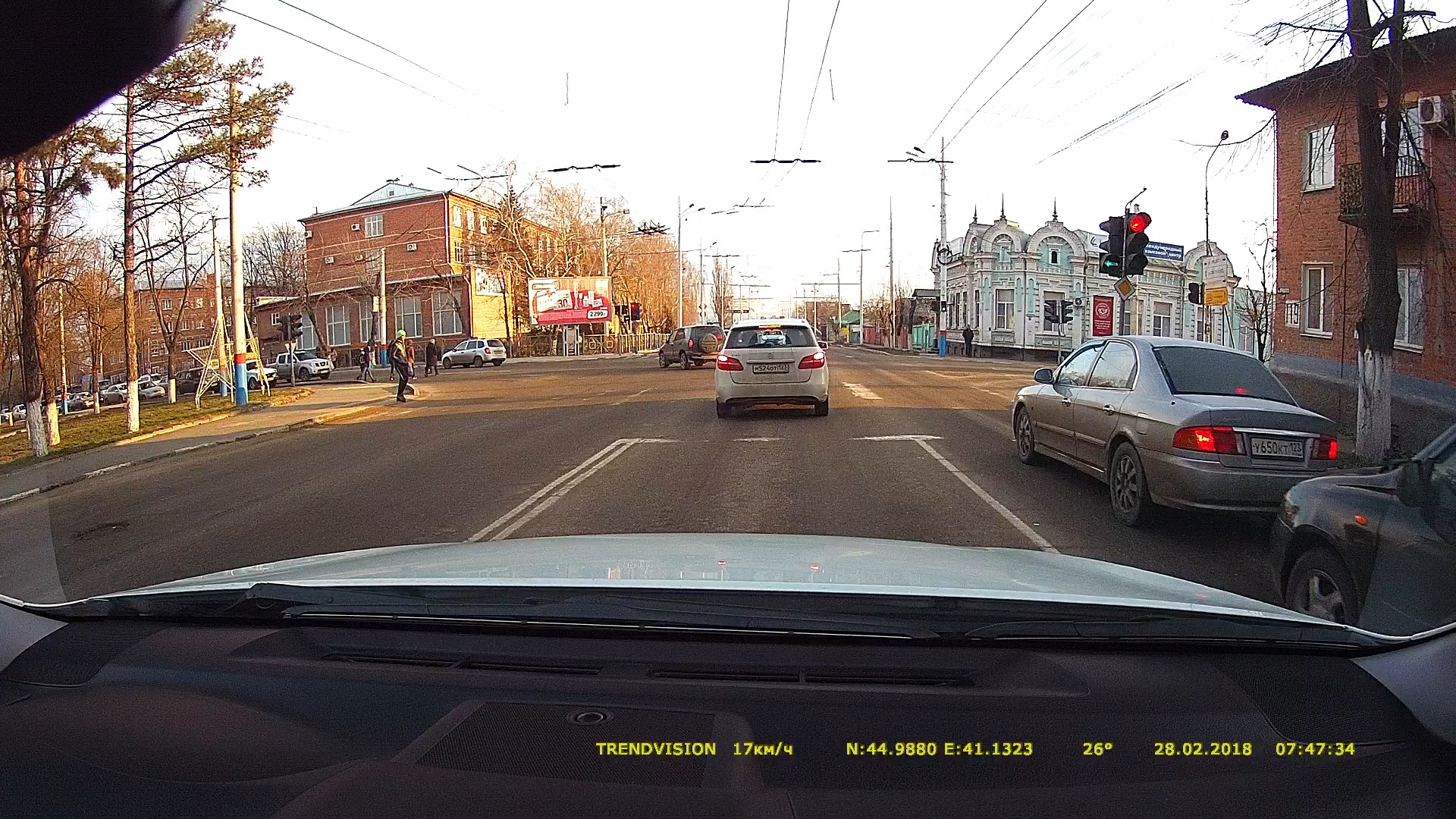

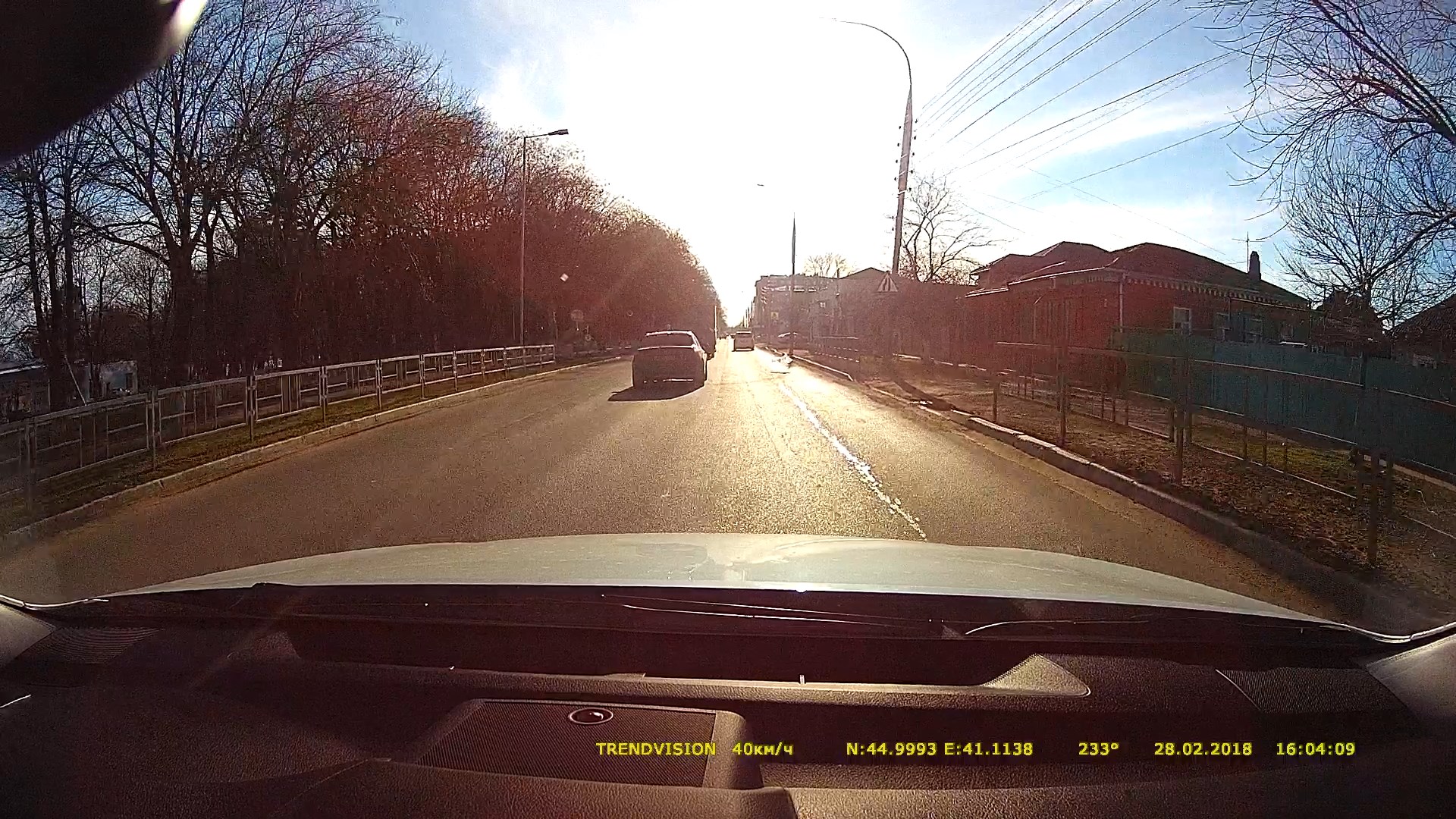

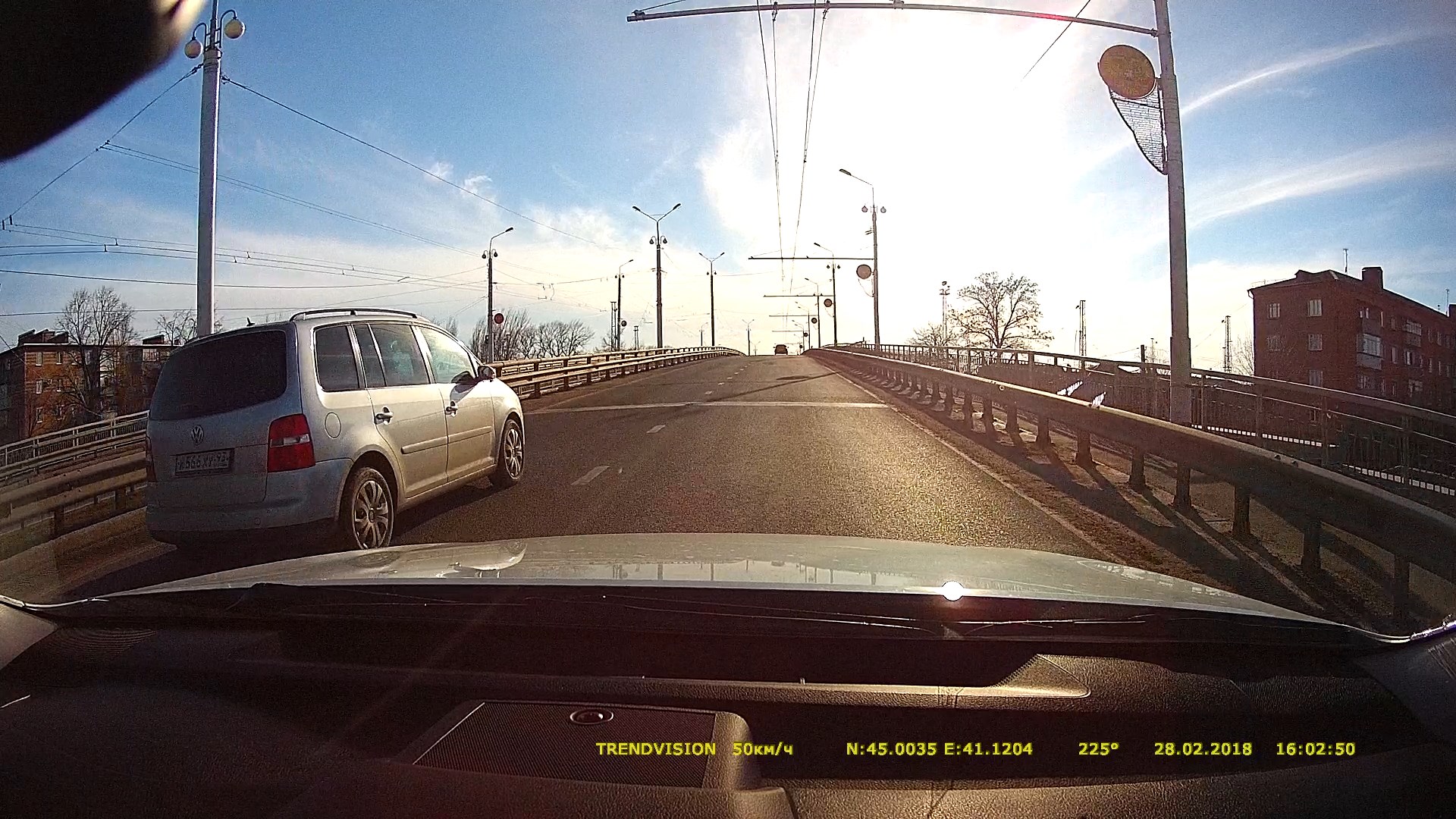

    Сегодняшние дневные Скрины с MOD#1(20170804) -1920х1080р 30 кадров; HDR OFF; Р+1; 60Гц; Экспо "-0.7"
    1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg

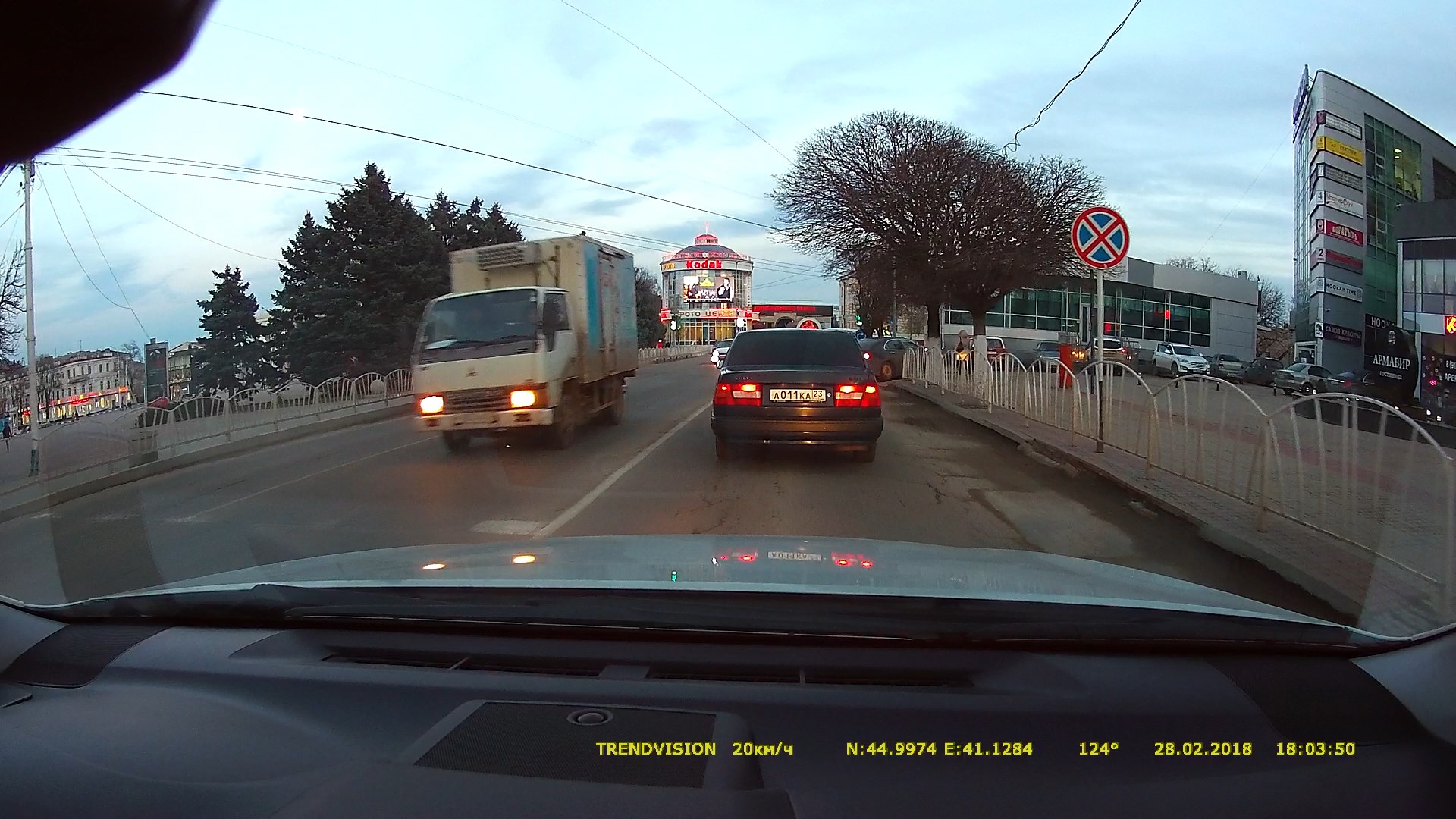

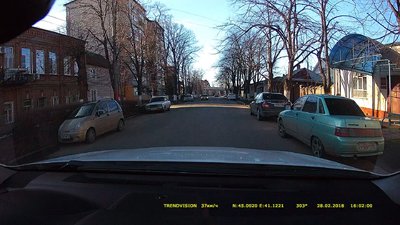

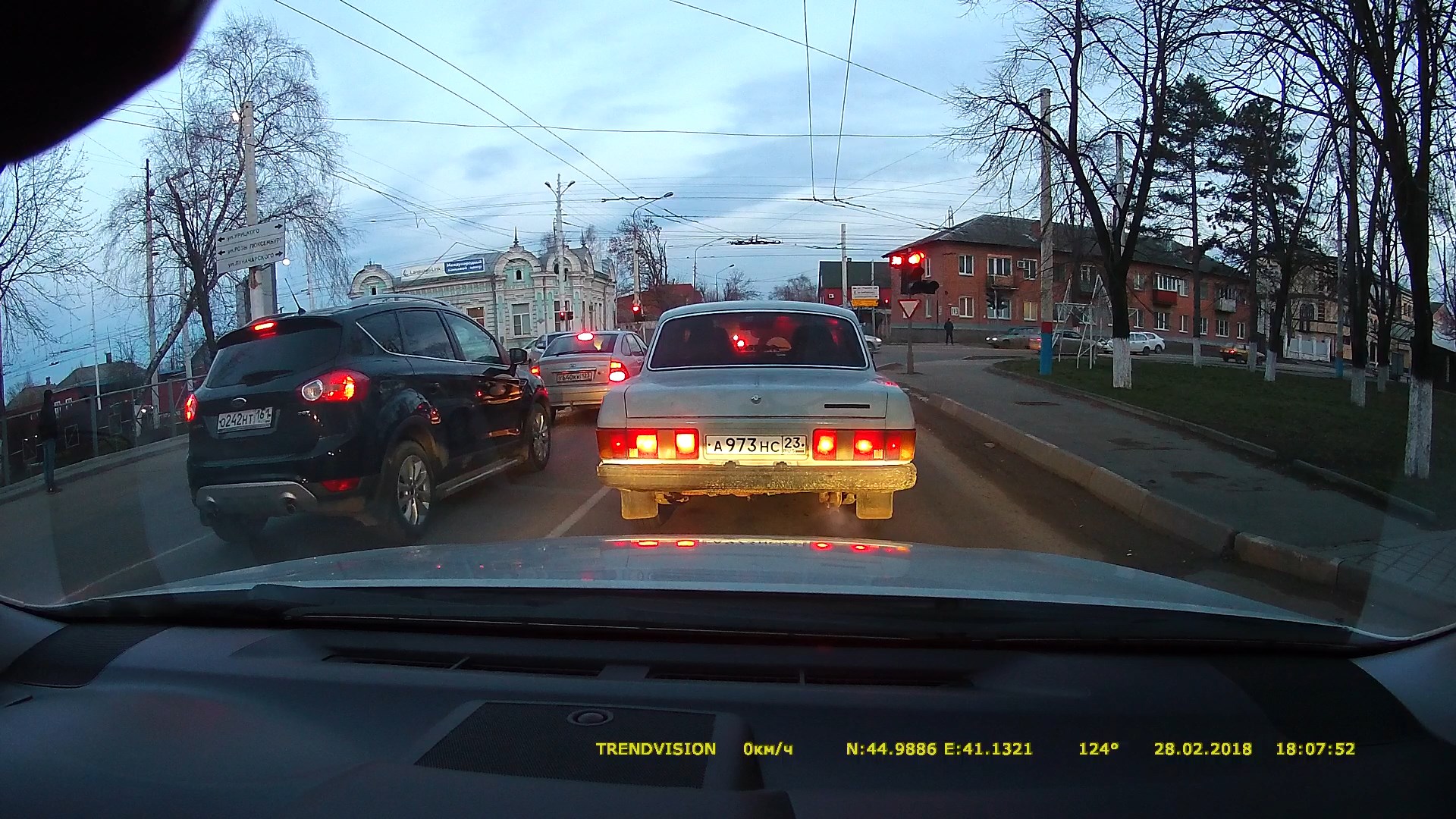

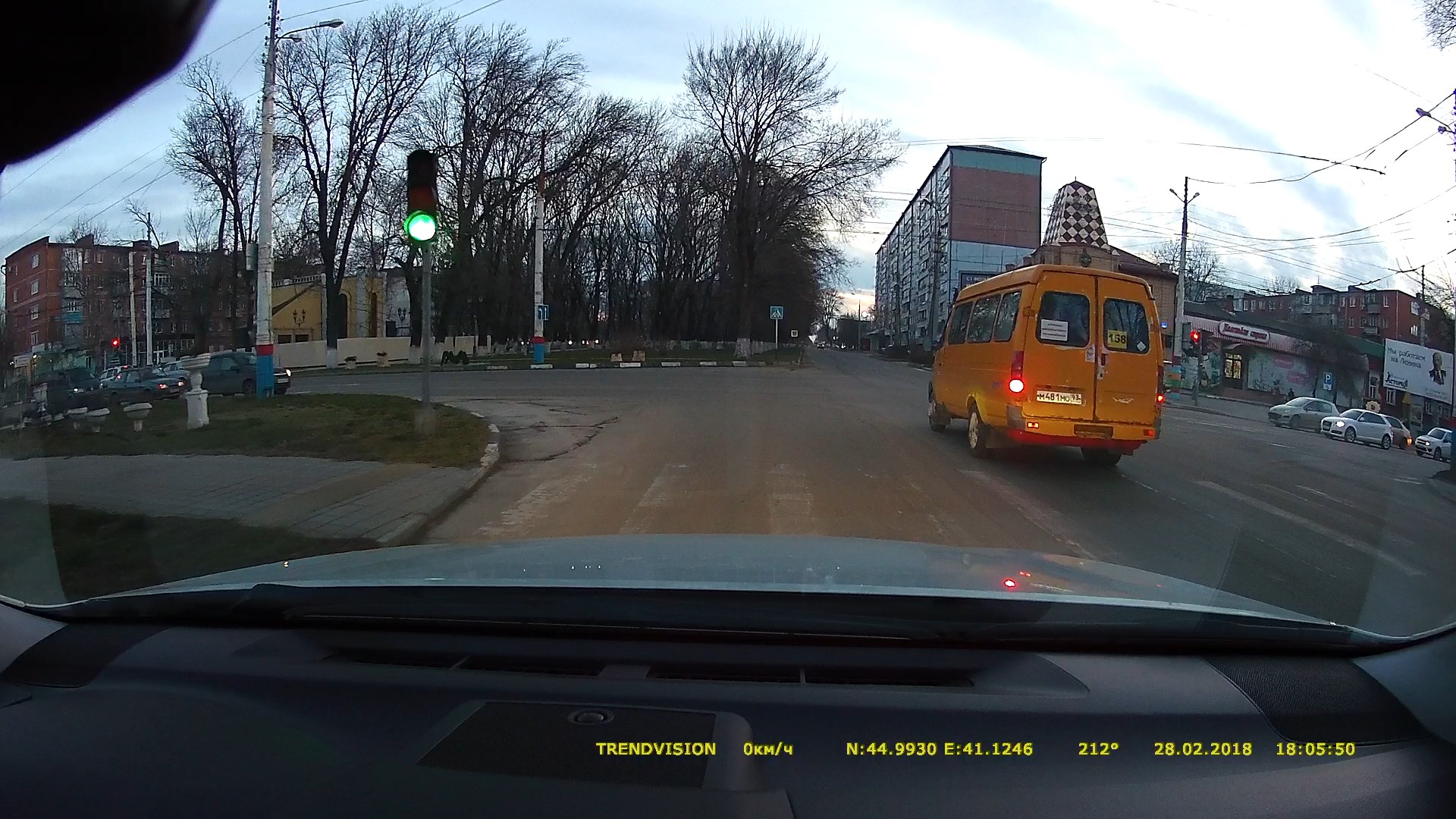

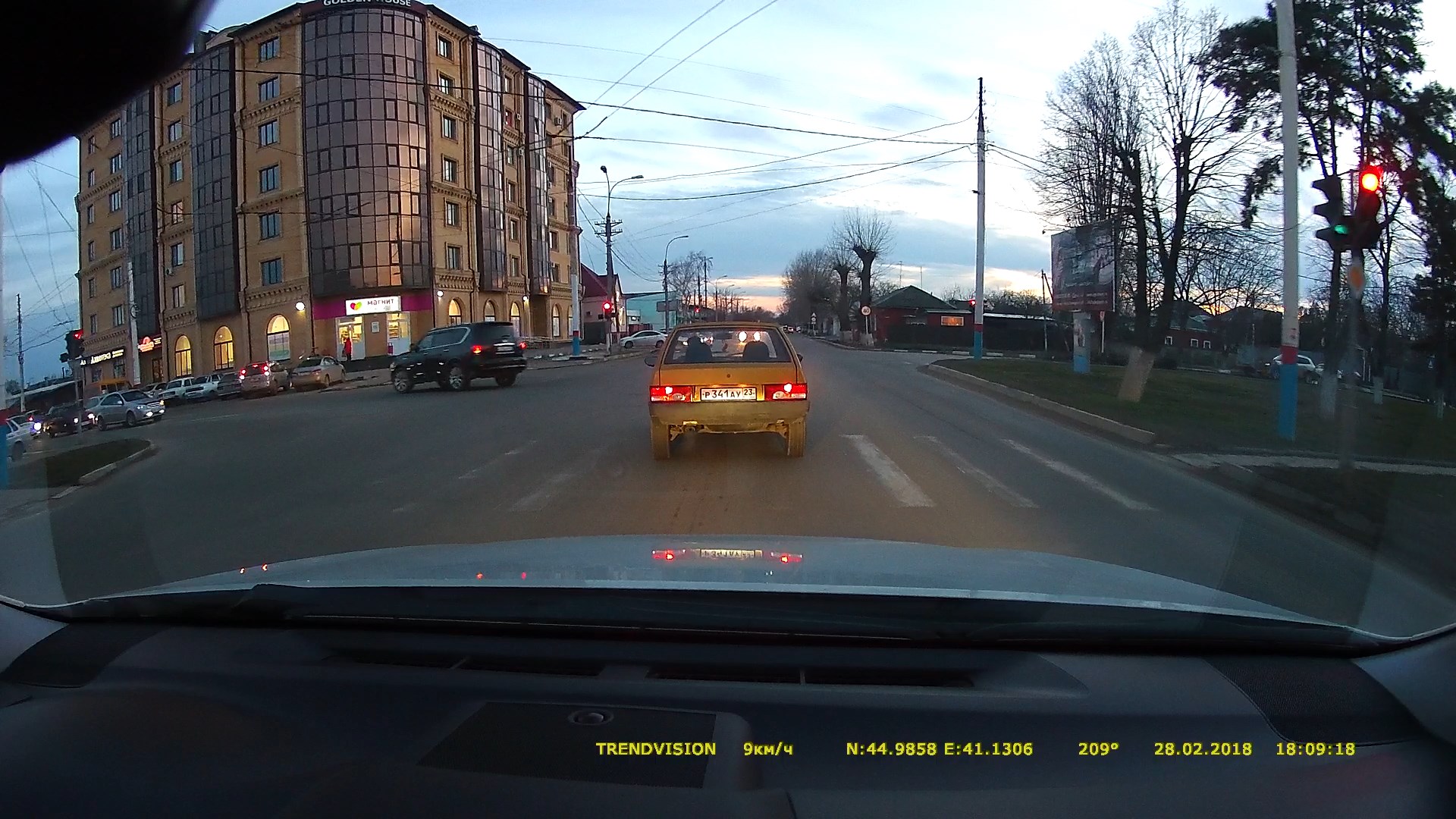

    Сегодняшние вечерние Скрины с MOD#1(20170804) -1920х1080р 30 кадров; HDR OFF; Р 0; 60Гц; Экспо "-0.7"
    1.jpg 2.jpg 3.jpg 4.jpg

    • Полезно! Полезно! x 4
    • Нравится Нравится x 3
    #16711 ПНА, 28 фев 2018
    Последнее редактирование: 28 фев 2018
  12. @ПНА
    День с фильтром или....

  13. Это уже оконченное ПО.

    SHimoza, с фильтром. Этот последний фильтр, он какой то посветлее...

    • Спасибо! Спасибо! x 1
    #16713 ПНА, 28 фев 2018
    Последнее редактирование: 28 фев 2018
  14. Приветствую! Можно и мне мод#1 в личку? Заранее спасибо!

  15. А что за секрет такой мод#1,почему в шапку нельзя выложить для общего доступа?

  16. И мне можно ссылку на мод?

  17. @ПНА, красота! Оранж-4, дубль два!

    • Согласен Согласен x 3
    • Спасибо! Спасибо! x 1
  18. Добрый день! Можно и мне мод#1 в личку? Заранее благодарю!

  19. Всем привет! Можно и мне ссылочку на творение нашего Маэстро.

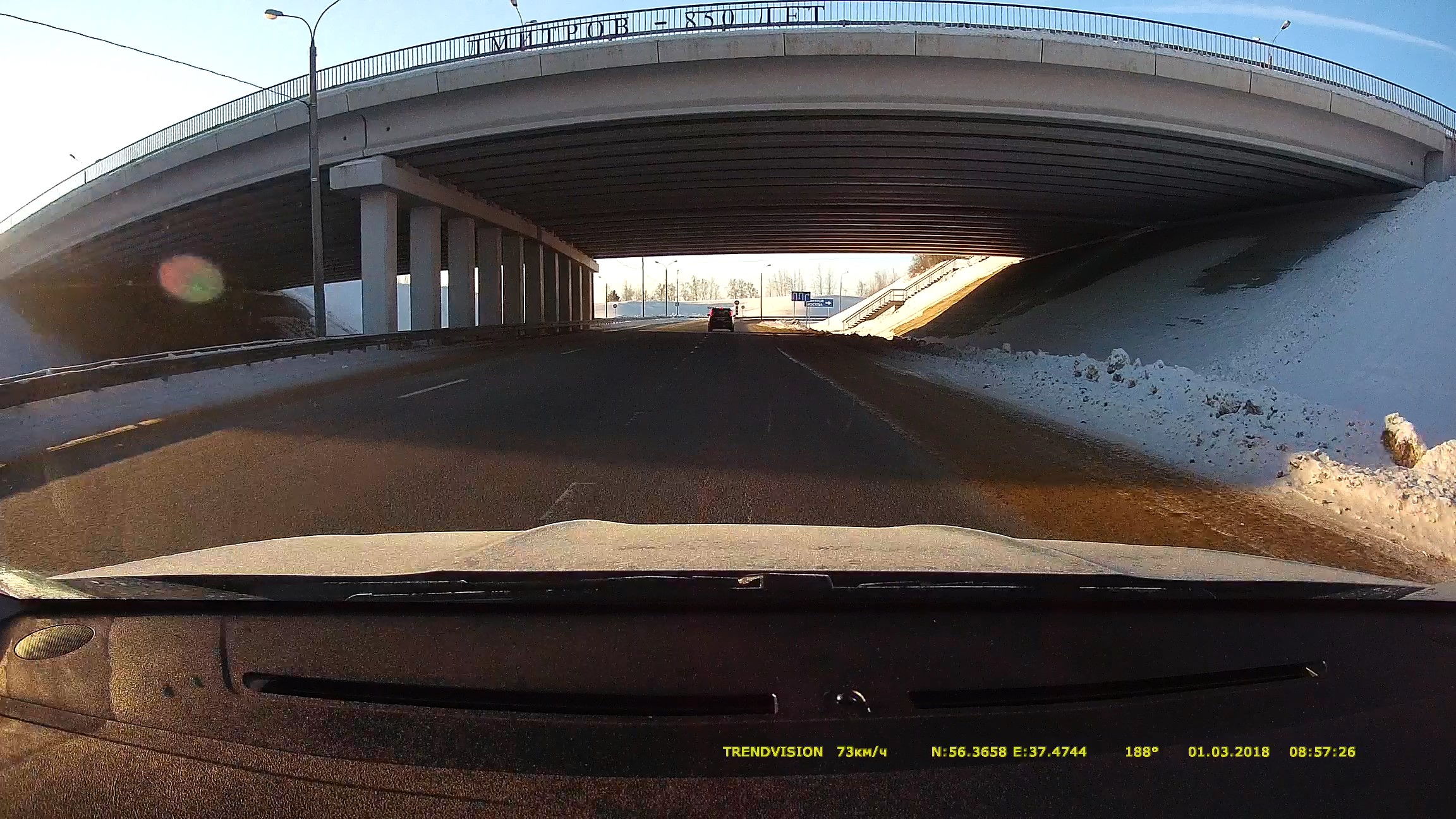

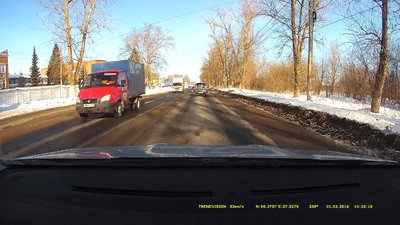

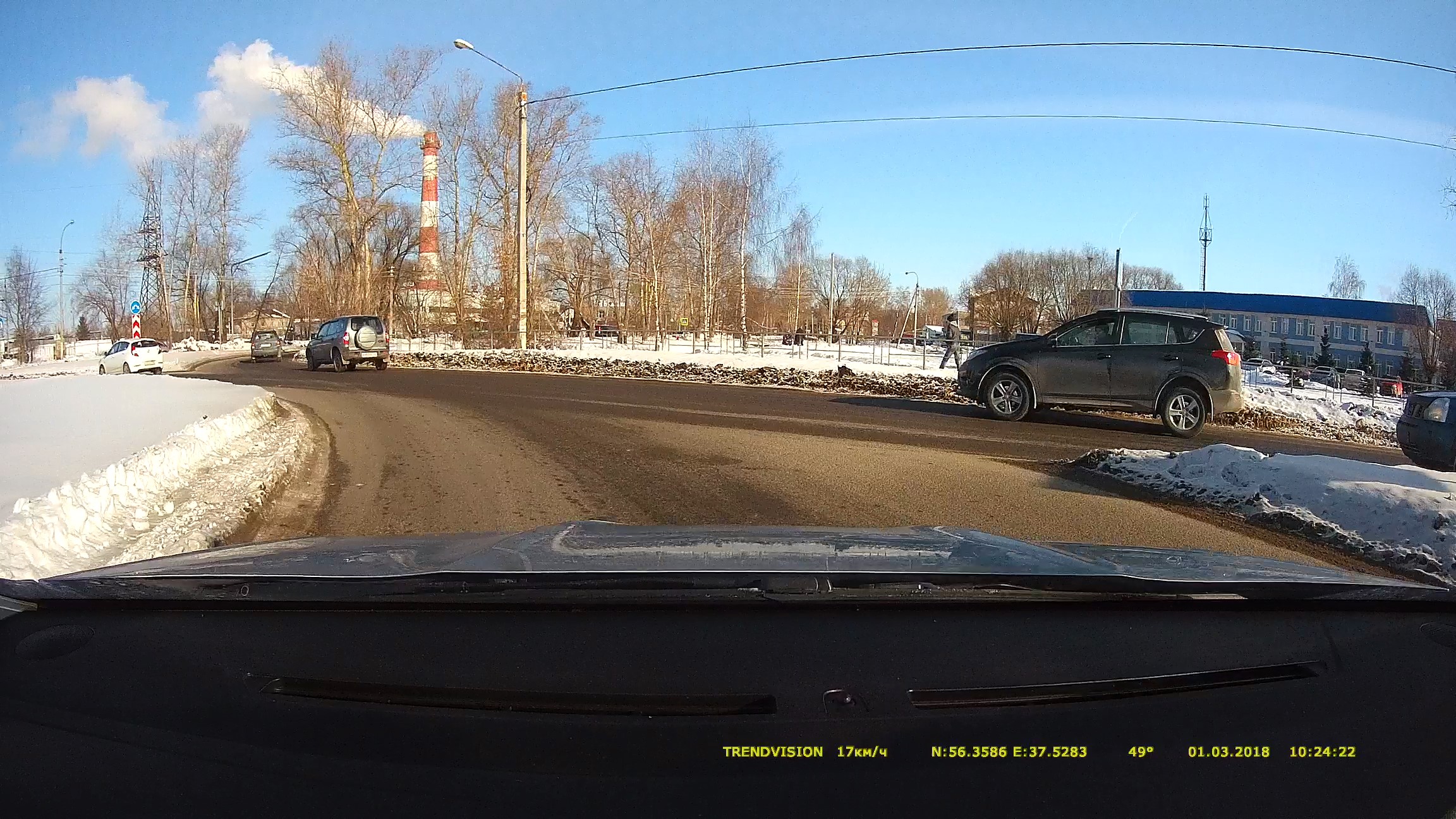

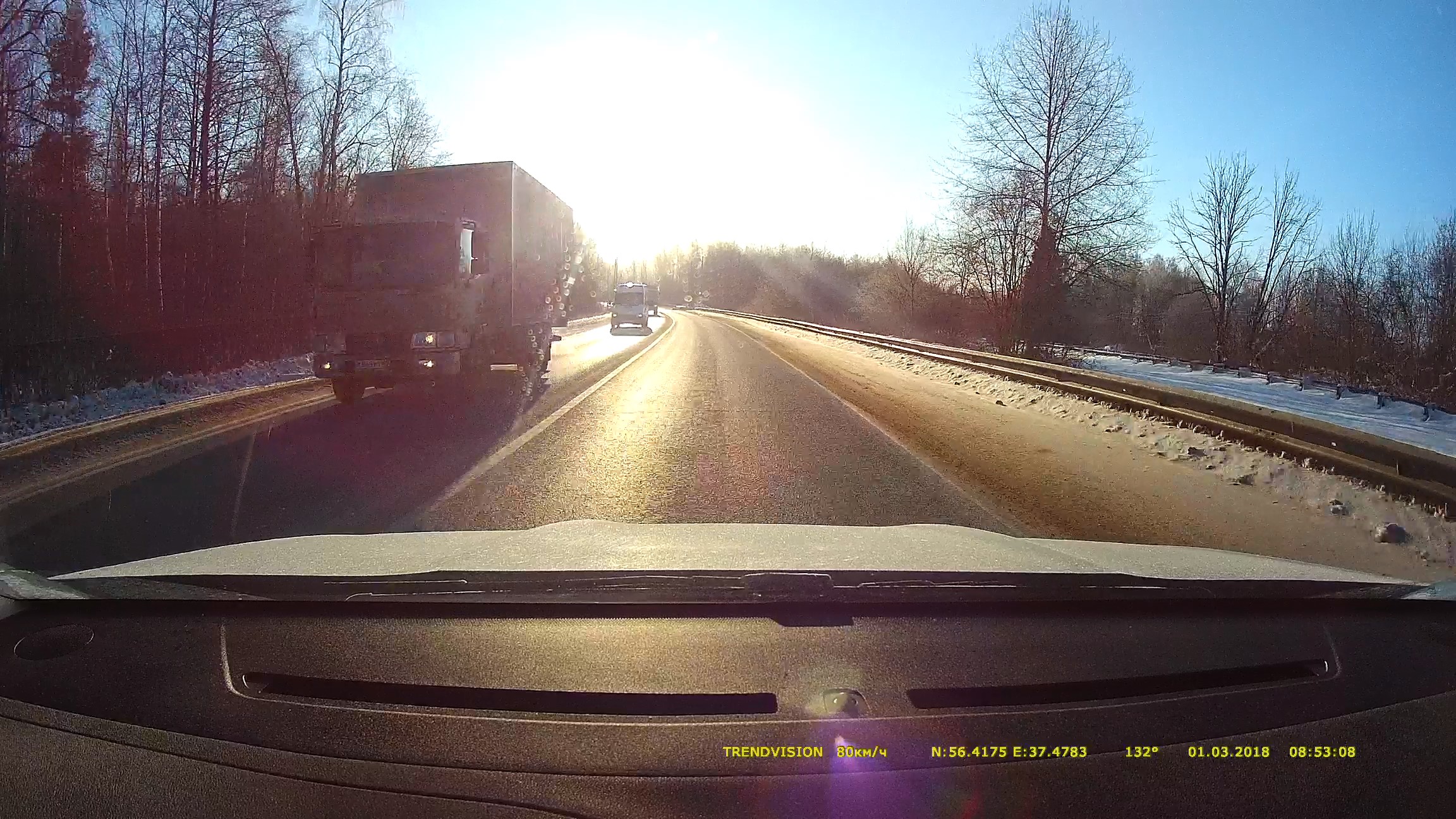

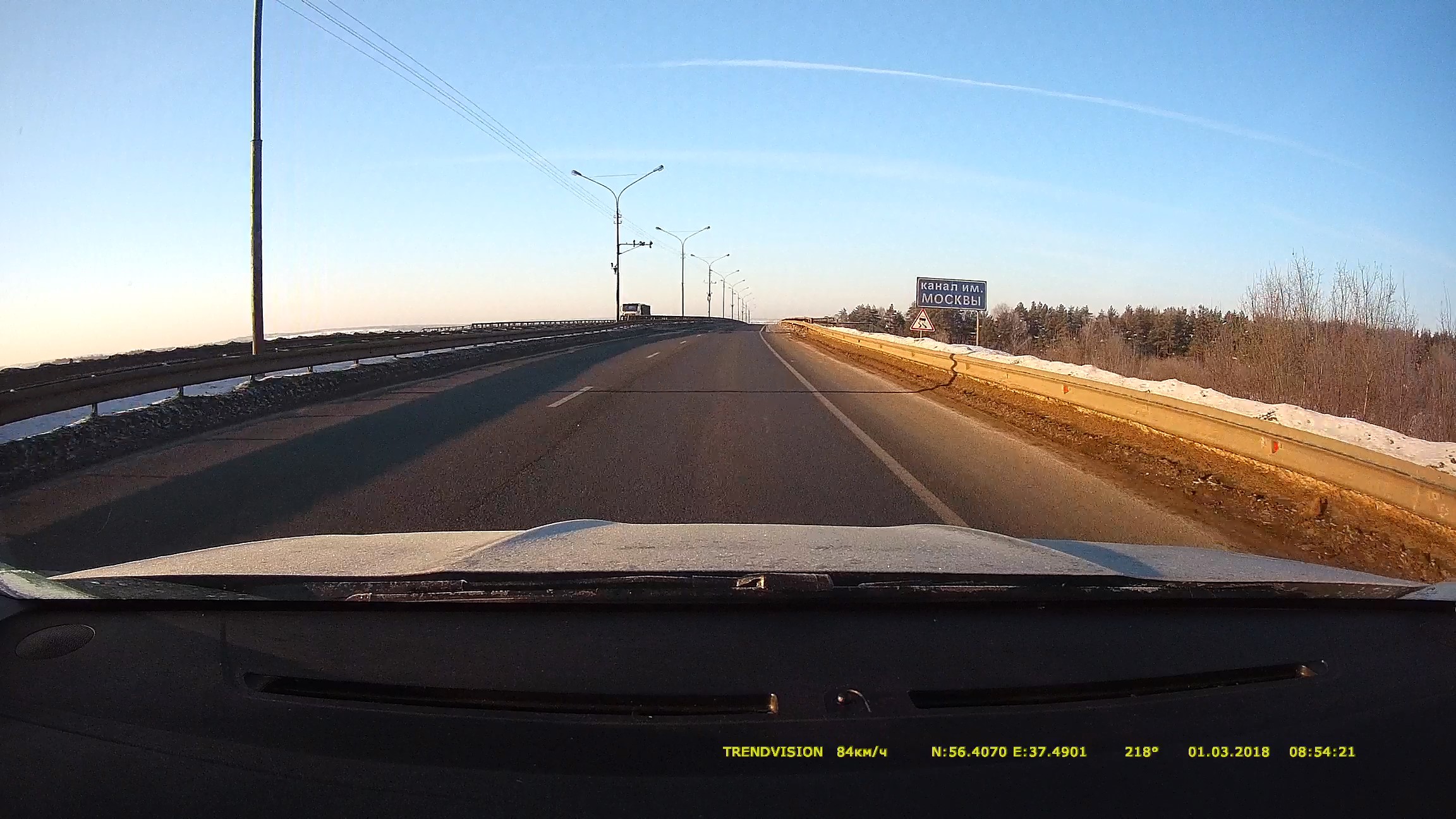

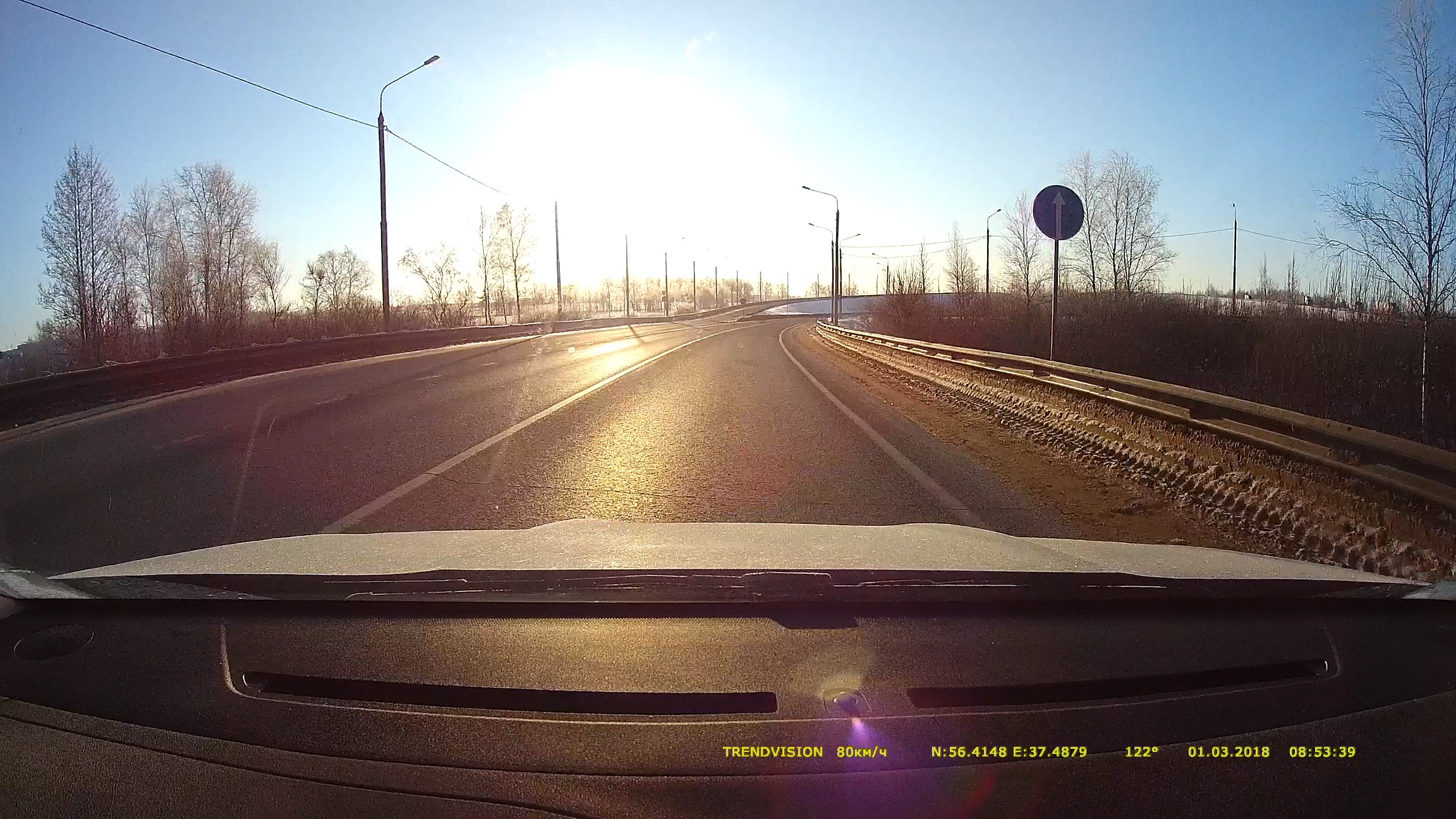

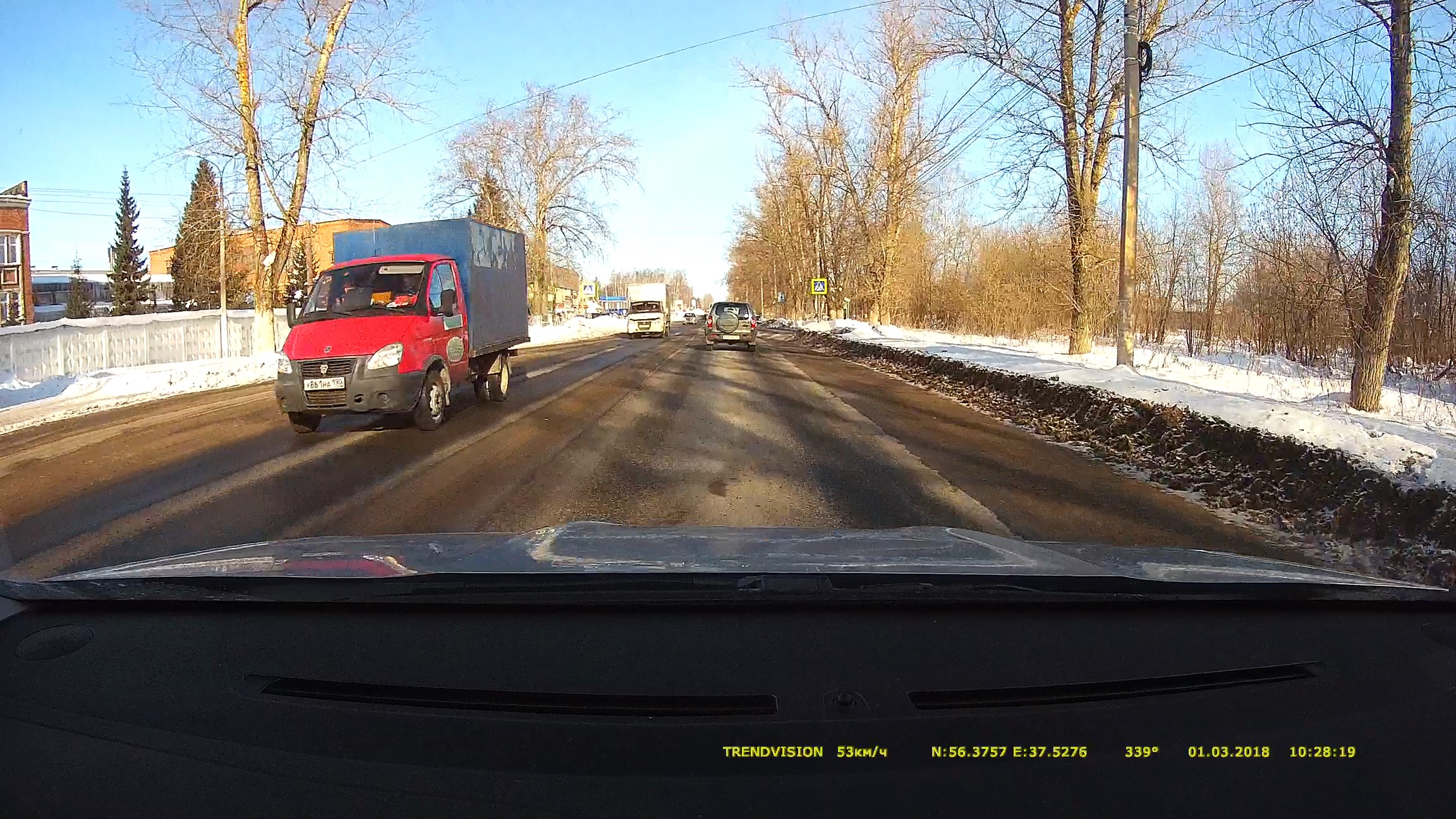

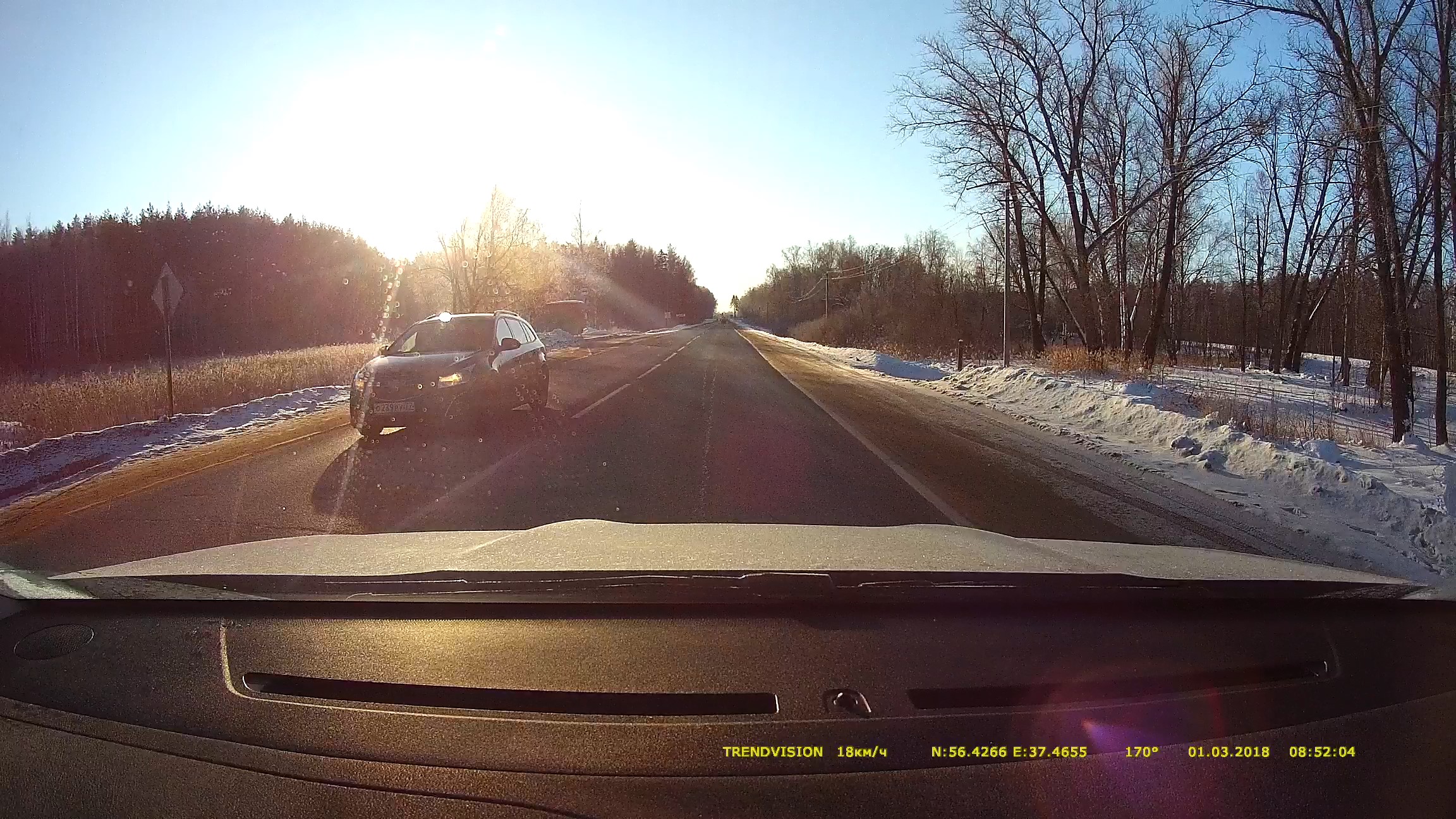

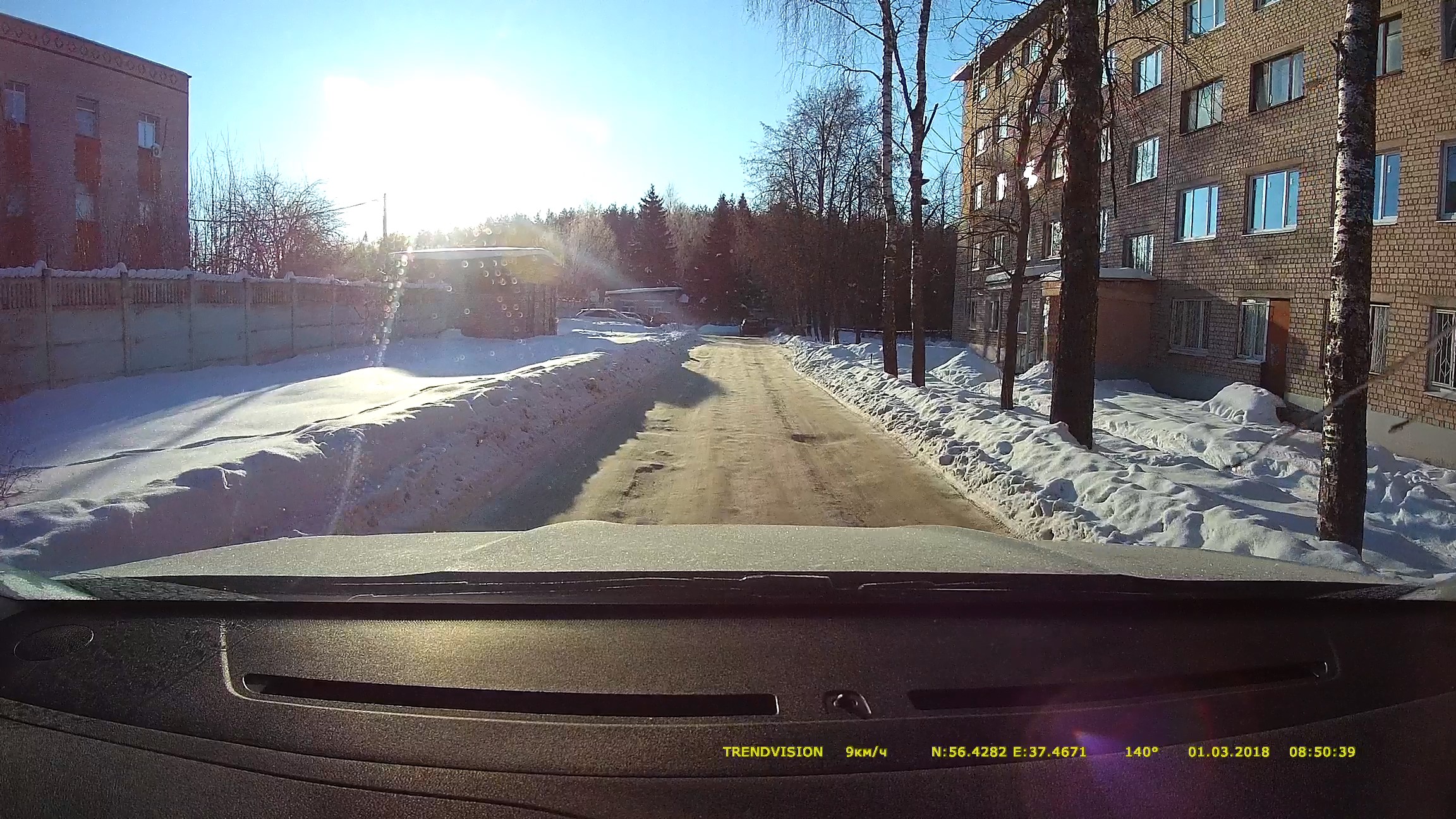

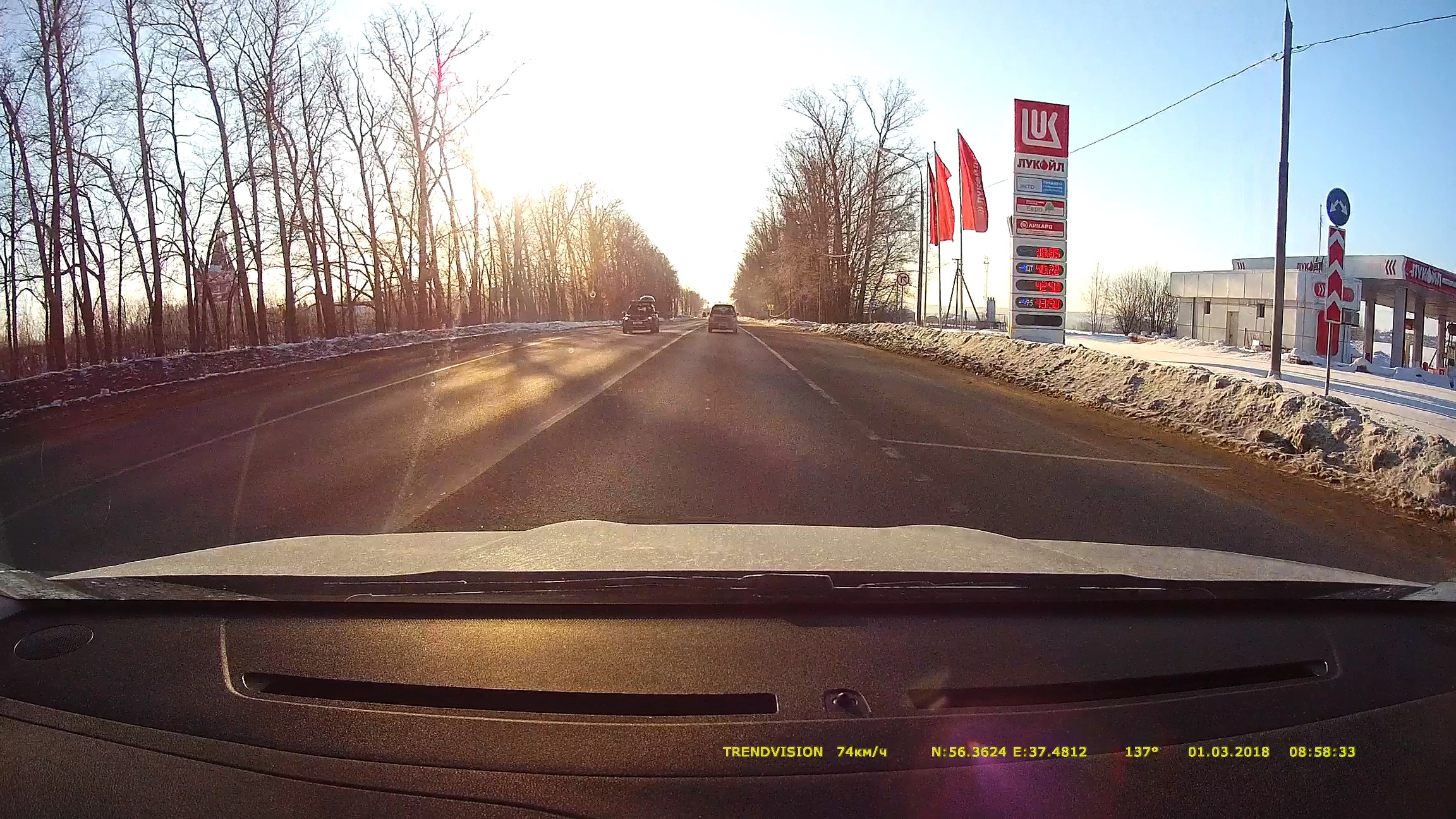

  20. Немного скринов с сегодняшней пробежки по яркому солнышку.
    МОД#1 - 2304х1296, центр, экспо -0.3, резк +1, конт - 0, CPL+:
    1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg 7.jpg 8.jpg 9.jpg 10.jpg 11.jpg 12.jpg

    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
