TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Прочитал и не нашёл где я обсуждал карты памяти. На этом предлагаю закончить засорять тему.;)

    • Согласен Согласен x 1
  3. в этой тебе долго никто не отвечает, поэтому решил здесь спрашивать:). может кто будет интересоваться и наткнется на информацию про карты и не нужно искать по форуму тему

    • Не Нравится Не Нравится x 1
    • Off Topic Off Topic x 1
  4. В этой "тебе" или "теме"?
    Я пока не такой суперStar как Shimoza :D но уже приходится по нескольку раз перечитывать сообщения уважаемого Romamit, что бы понять: что он хотел сказать и кому...

    • Нравится Нравится x 3
  5. @romamit
    Прекратите здесь про карты памяти,я уже замучился страницы перелистывать.От вас пользы в теме ноль,один мусор.

    • Согласен Согласен x 9
  6. Уважаемые, есть идея. Внимание, внимательно прочтите.
    Раз уж, обсуждаем конкретно 718, то напишу сначала сюда. Все на программном уровне.
    Видео, само собой, тестируем в разных режимах, отсюда возникла еще идея.

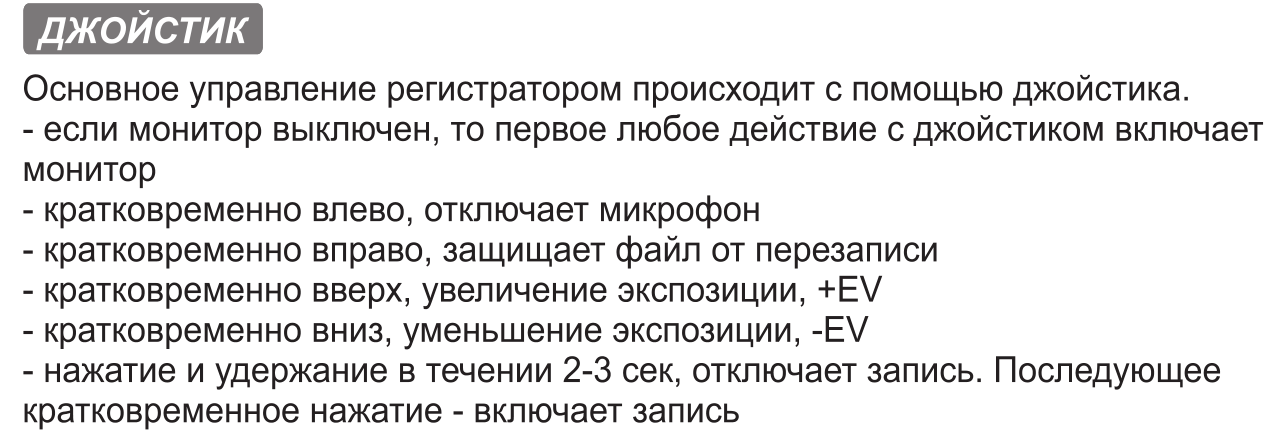

    Горячие клавиши, вешь, нашел неиспользованные в программе, комманды.
    Например, при остановке записи (удержания джойстика), не вызывая меню.
    Оказывается наклоны джойстика в стороны (право-лево), не за что не отвечают.
    Вверх- вниз, так же изменяют EV, как и при записи (дубль функционала- который можно переназначить на что то необходимое). (например резкость или контрастность)
    Я клоню к почти горячему изменению режимов, не вызывая и не входя в само меню.
    Наверняка, это 100% можно внедрить в прошивку, не меняя железо.
    Раз уж запись, остановлена, то привязать можно, любой параметр? Я прав?
    Самое главное, желание и возможности, программистов.
    Останется, проголосовать и общими усилиями, прийти к выбору изменяемому параметру.
    А если весь этот мой бред, будет осуществим, то можно помечтать еще, о выводе индикации символа из меню на дисплее (или всплывающее окошко), ну хотя бы на момент корректировки.
    Основные настройки выводятся на дисплей, размер, битрейт и т.д.
    Что именно привязывать, вопросы к специалистам и пользователям.

    На этом, умолкаю (а то меня поперло в желаниях), жду комментариев и мнений.:)

    • Согласен Согласен x 2
    • Спасибо! Спасибо! x 1
    #12665 56IG, 18 янв 2017
    Последнее редактирование: 18 янв 2017
  7. Не то?!
    --- Сообщения Объединены, 18 янв 2017 ---
    IMHO оперативное управление указанными функциями самое необходимое в регистраторе:
    отключение звука - нужно когда не хочется, что бы лишнее попало в эфир :)
    сохранение файла - нужно когда хочется сохранить важный момент (конечно G-сенсор тоже сможет сохранить важный момент, но лучше что бы этого момента никогда не было!)
    Оперативное изменение экспозиции тоже важный параметр, правда в какие то экстремальные моменты, я думаю, мало кто про них вспомнит, но то, что менять можно в нормальном режиме, я читаю - нормальным :)
    p.s.
    а вообще, я что-то после гриппа, стал плохо всасывать последнюю информацию :D

    #12666 almev, 18 янв 2017
    Последнее редактирование: 18 янв 2017
  8. @almev
    Имелось ввиду то состояние, когда рег работает, а запись остановлена. В этом режиме джойстик влево/вправо ничего не делает.

    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
  9. Самый лучший вариант, когда горячие клавиши настраивает сам пользователь.
    Раньше у меня в телефоне с джойстиком так было. В меню сам выбирал, какие действия производить при нажатии джойстика в том или ином направлении

    • Согласен Согласен x 2
    • Нравится Нравится x 1

  10. Вот это был бы идеальный вариант!

    • Согласен Согласен x 1
  11. Еще вопрос к представителю TrendVision по поводу грячих клавиш: можно сделать с защитой файла джойстиком так же, как и с отключением и включением микрофона(первое нажатие - защита файла, второе - снятие этой защиты)? На всех предыдущих видеорегистраторах у меня так и было. А то иногда случайно качнёшь джойстик и защищаешь ненужный файл, приходится лезть в меню снимать эту защиту:confused:

  12. Ну так не интересно, зачем раскрыл все карты,:D;)
    Я же тормознул в желаниях, чтоб не затерялись в общей каше хотелок, все постепенно хотел.;)
    --- Сообщения Объединены, 18 янв 2017 ---
    Я не представитель, но
    1) Вообще то можно джойстиком активировать экран, вверх и вниз, и любой клавишей, а только после активации идет защита вправо.
    2) блокируются, сразу 2 текущий и предыдущий, если после блокировки истекает время текщего и Вы попали в третий ролик, и тут снимаете например блокировку, то вроде бы до первого уже и недостать.
    Как реально, ответит представитель.

    #12671 56IG, 18 янв 2017
    Последнее редактирование: 18 янв 2017

  13. Может так ответит, может нет. Может вообще не ответит. Его воля. :)
    А по воводу вашего ответа:
    1) это так если экран был выключен, а если он уже включен то...
    2) в инструкции сказано, что блокируются три ролика: до, сейчас и после. Вот и снимать блокировку с этих роликов.
    А так то это только пожелания, так сказать от криворуких:D нажимающих не те кнопки.

  14. Кстати по поводу новой инструкции: в ней сказано, что в режиме записи краткое нажатие на кнопку Menu делает снимок и работает это только на разрешении 1920*1080. У меня же это работает и на других разрешениях. И не только при нажатии кнопки Menu, но и при нажатии на кнопку Mode.

    • Полезно! Полезно! x 3
    • Согласен Согласен x 1
  15. Если представитель TV периодически здесь бывает, то почему бы не сделать отдельный топик типа "Пожелания, улучшения". Может на основе массовости мнений по каким-то моментам будут и доработки.

    • Согласен Согласен x 1
  16. это есть на "домашнем" форуме. Можно там писать.

    • Спасибо! Спасибо! x 1
  17. @Vestax
    Отдельная тема для хотелок была на официальном форуме TV.
    Кстати, кто знает, когда он заработает?
    --- Сообщения Объединены, 18 янв 2017 ---
    А он что, работает???

    • Спасибо! Спасибо! x 1
  18. Коллеги,
    Давно присматриваюсь к контроллеру бесперебойного питания чтобы подключить на постоянку регистратор. Вопрос к знатокам: чем отличается
    КБП TrendVision PowerControl 1
    https://trend-vision.ru/catalog/aksessuar/trendvision-powercontrol/
    От
    КБП TrendVision PowerControl 2
    https://trend-vision.ru/catalog/aksessuar/kbp-trendvision-powercontrol-2_1/
    В чем принципиально различие по функционалу коме отстегивающихся проводов? Нигде не нашёл описания отличий на официальном сайте

  19. Можно в соседней ветке Техподдержки постить.

  20. Там, для помощи, со стороны тех поддержки, это понятно.
    Хотелось услышать сначала, мнение обладателей 718. Может какие то замыслы, не понравятся большинству, тогда и смысла нет дергать тех поддержку, ведь и так обещанное работает, зачем попусту программистов отвлекать?

  21. @56IG
    Меня все устраивает, не Шатл ведь, просто ВР.
    Это только мое мнение.

    • Нравится Нравится x 4
    • Согласен Согласен x 4
