TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Я проехал в разных режимах SHD HDR FullHD 30 FullHD 60
    Так скажем парное видео оригиналы скачать
    2 регистратора 718 расположены не на одном уровне.
    Потом заметил что у одного +0.3 было тот что с GPS ролики подписаны
    Битрейт одинаков 26

    • Полезно! Полезно! x 3
    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
  3. Спор бессмысленный и бесконечный. Думаю, тут просто дело вкуса...
    Можно ВР подстроить, можно при просмотре в плеере сделать посветлей. Разницу уловит либо тонкий гурман, либо супер-специалист, коих тут не так уж и много...
    Блики на стекле могут быть совершенно разными. И такие, что ни какими настройками не компенсируешь. Зависит это от слишком многих причин - наклон лобового, материал и тон торпедо, расположение и угол наклона ВР и т.д. и т.п.

    • Согласен Согласен x 6
    #12602 Alex58, 16 янв 2017
    Последнее редактирование: 16 янв 2017
  4. Заметно, номер у впереди идущей засвечен сильней.
    И HDR, на удивление, совсем не плох! Чуть менее красивая картинка, но видимость окружающего отличная.
    Хорошее сравнение. Кратко и очень наглядно.

    #12603 Alex58, 16 янв 2017
    Последнее редактирование: 16 янв 2017
  5. ДЕНЬ-резкость +1 -контраст -0 -Замер ТОЧКА;
    НОЧЬ резкость 0 -контраст -0 -Замер ТОЧКА
    За бортом +8;)

    #12604 ПНА, 16 янв 2017
    Последнее редактирование: 16 янв 2017
  6. Ташкент!
    Ну ничего, в марте и у нас так будет... погреемся.

    • Нравится Нравится x 1
    • Согласен Согласен x 1
  7. И день и ночь?

  8. Сомнения берут про погоду то ! Загадывать не будем. Но весной при солнышке номера встречки будут еще четче читаться ;)

    • Согласен Согласен x 3
  9. Ага, вот так:

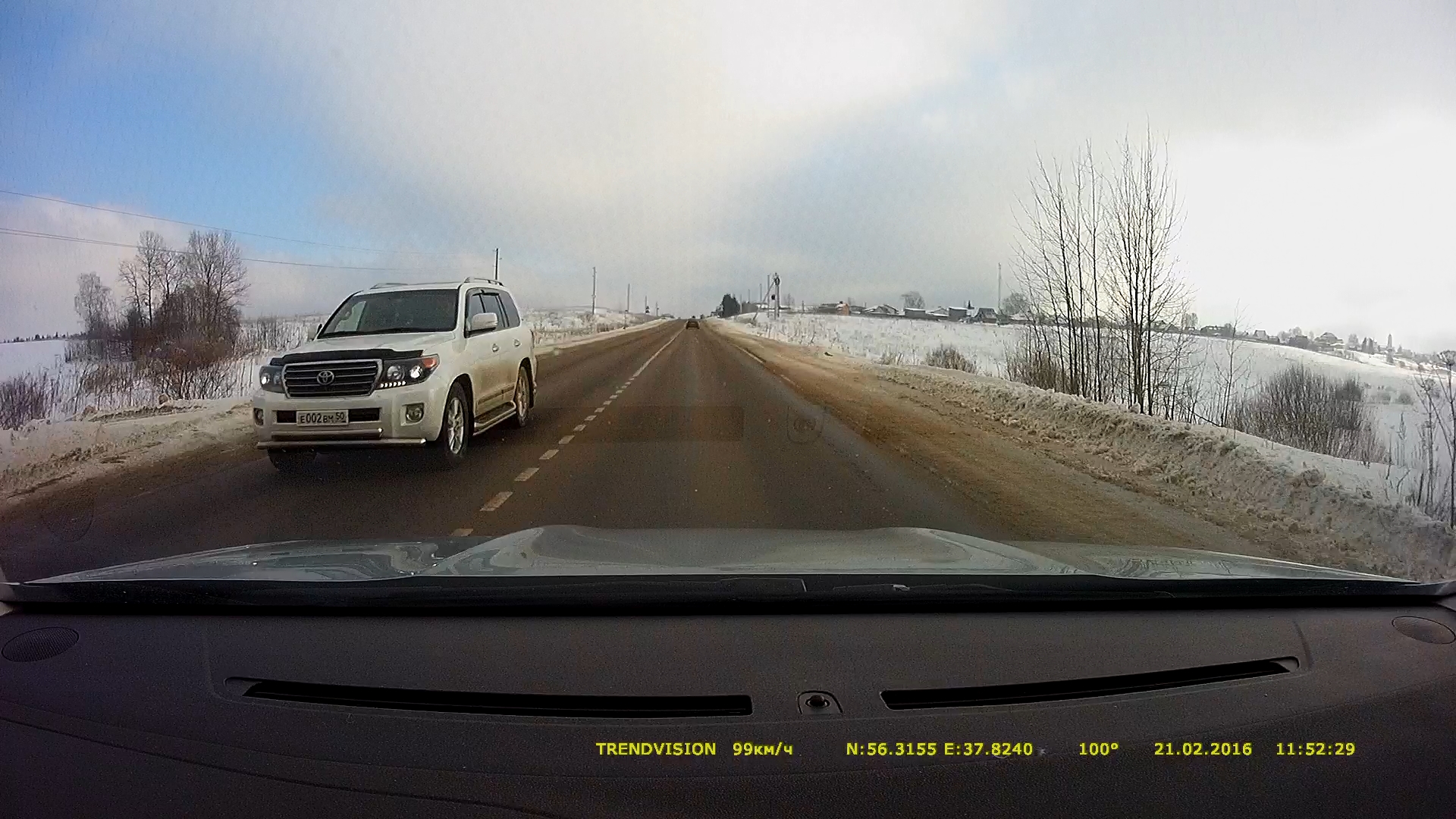

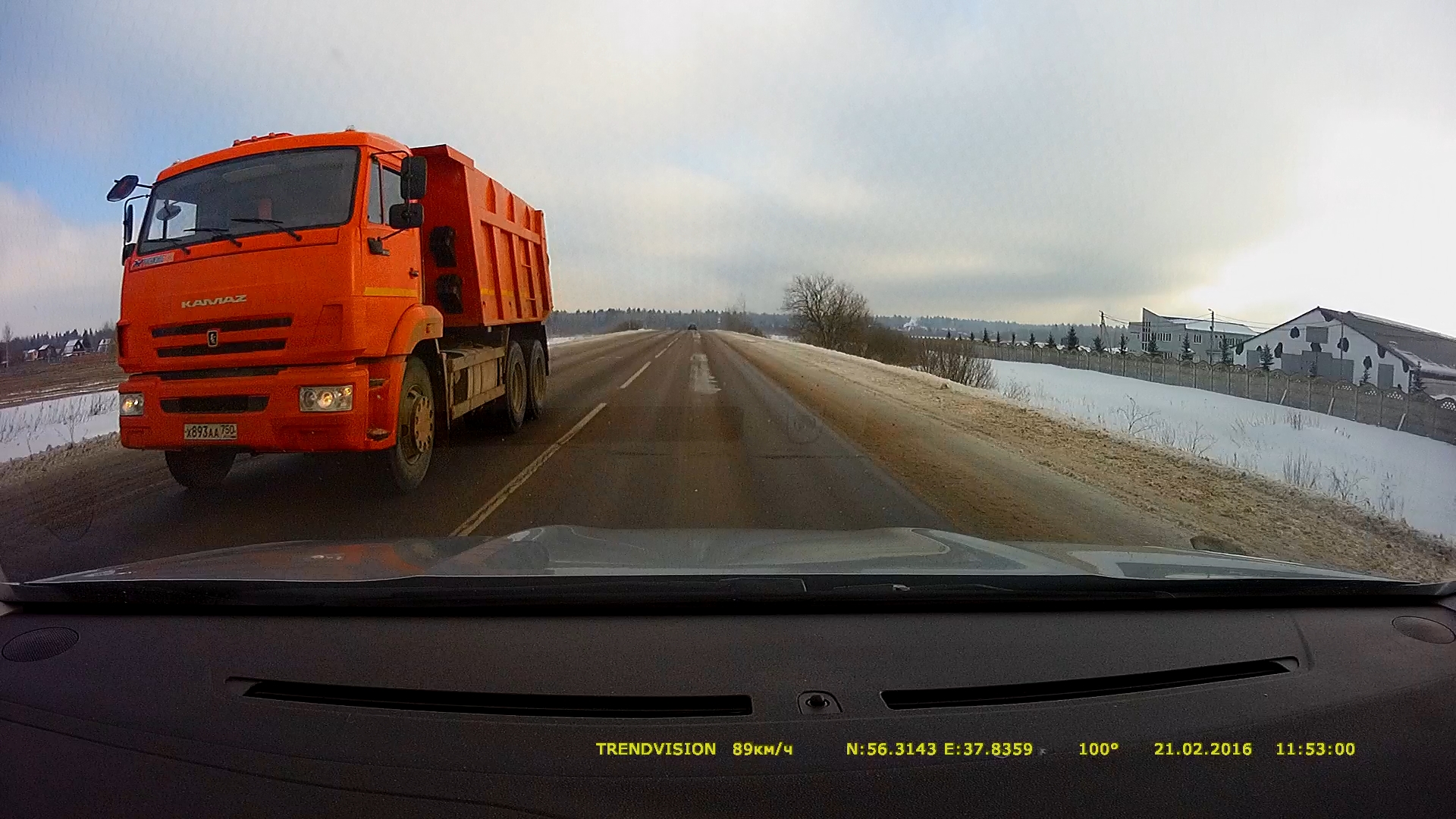

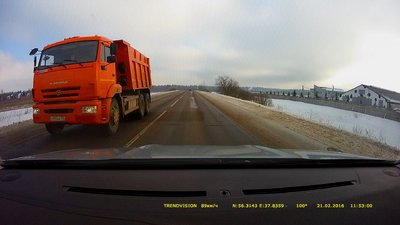

    ГН2 Сток, 1920х1080х60, +0.3.jpg ГН1 Сток, 1920х1080х60, +0.3.jpg

    • Нравится Нравится x 1
    • Полезно! Полезно! x 1
  10. Исправил.

  11. Не сам нашел. @Kaliningrad, спасибо ему, подкинул идею и ссылку на ее воплощение.
    Пару дней назад посылочка из Поднебесной приехала, пока все нравится! Надо только отпарить складки и нормально закрепить на торпеде.
    Кстати, тем, кого уже невмоготу замучили блики на лобовом - посмотрите, возможно подберете и свой вариант - ссылка накладки.

    • Полезно! Полезно! x 4
    #12610 Alex58, 16 янв 2017
    Последнее редактирование: 16 янв 2017
  12. В дополнение к моему постуN12582 добавлю ещё один баг: если в момент отсчёта таймера до остановки записи после отключения питания подать напряжение снова, то этот таймер останавливается и запись продолжается. Если же подаётся напряжение после отсчёта таймера , но до отключения экрана (в момент когда на экране заставка), то экран гаснет и запись не возобновляется до снятия питания и подачи его повторно. Я понимаю, что данная ситуация может случиться редко, но у меня было уже пару раз такое. Хорошо вовремя заметил, что запись не ведётся.

    • Полезно! Полезно! x 6
    • Спасибо! Спасибо! x 1
    #12611 Sergey115, 17 янв 2017
    Последнее редактирование: 17 янв 2017
  13. Да Вы, батенька, снайпер! :D

    • Нравится Нравится x 1
  14. :) Что есть, то есть. На самом деле этот промежуток около 1 секунды, легко в него попасть.Честно - я не специально!;)

  15. По поводу выискивания багов. Как Вы думаете?
    У меня одного, при остановке записи, только голосом уведомление без включения экрана?
    Любая кнопка зажигает экран и только тогда можно увидеть, что индикатор записи не моргает. Может программистов озадачить?
    Хотелось бы влючение экрана, при остановки записи!
    Любители громкой музыки, наверняка прохлопают остановку, не дай бог нужда, и тогда без записи останутся.
    На первом TV-Q5NV, например при остановке записи, еще по мимо звука включается экран,
    который сразу привлекает внимание к регистратору. Сразу видно, что запись не ведется.
    --- Сообщения Объединены, 17 янв 2017 ---
    Сделайте пожалуйста ссылку на пост N12582, вам не трудно а новичкам пригодится, да наверно не только новичкам;)

    • Нравится Нравится x 2
    • Согласен Согласен x 1
    • Полезно! Полезно! x 1
    #12614 56IG, 17 янв 2017
    Последнее редактирование: 17 янв 2017
  16. Ценное пожелание. Поддерживаю безоговорочно!
    Правда, экран у меня не отключается никогда, но не верить нет оснований, а в полезности этого пожелания, думаю, мало кто будет сомневаться.

    • Согласен Согласен x 1
  17. Спасибо за подсказку.:) Сам на форуме второй день, не во всём ещё разобрался и не понял как это осуществить.:rolleyes:

    Вроде получилось:D

    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
    #12616 Sergey115, 17 янв 2017
    Последнее редактирование: 17 янв 2017
  18. А у Вас диод не моргает, показывая что запись идёт? Я обычно на него обращаю внимание, а не на экран.(согласен, что после не запланированного прекращения записи засветившийся экран быстрее привлечёт внимание)

  19. справа в структуре Быстрой навигации перед Боковой панелью
    помощь здесь

    • Спасибо! Спасибо! x 1
    • Полезно! Полезно! x 1
  20. Всем добрый день. Читая данную ветку в течении недели, я понял, что владельцы 718 ценят его видео за возможность увидеть надписи в тенях (например на заборе или борте фуры). А вот я смотрю на все видео и вижу "шипящую" картинку. Как каша. Дорога мерцает мелкими точками, фары впереди идущей машины не имеют четкого контура, а как бы зернистые. И так во всем. Мне кажется это цифровой шум. Вообще эта зернистость кругом. Если я смотрю видео со смартфона, то все ОК. А на мониторе 23 дюйма ужасненько.....
    Скажите это норма для этой матрицы и процессора и это считается отличным качеством? Спасибо.

  21. А Вы бы показали, где и что там у Вас "шипит"... скиньте ссылку на видео, покажите ролик.
    Я вот тоже смотрю в окно и там шипит. Не знаете, что бы это могло быть?..
