TrendVision TDR-718GP

TrendVision TDR-718GP​

Спойлер: Характеристики

Процессор - Ambarella A7LA70
Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
Оперативная память - 2GB DDR3
NAND память - 128MB
Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
Разрешение фото - 1920х1080
Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
Монитор - 2.7", высококонтрастный
Внутренняя память - нет
Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
Две камеры - Нет
Дополнительно в комплекте нет
Температурный диапазон - от -20°С до +50°С
Габариты - 95х40х54 (мм)
Вес - Около 85 гр. ( без кронштейнов)
Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
Сжатие - Н.264 (Mpeg-4, part.10)
Наложение даты и времени - есть, настраивается в меню
Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
Язык меню - русский, английский
Карта памяти - microSD до 128GB, SD до 32GB
Bit rate - 10-36 мб/с, настраивается в меню
G-сенсор - есть, возможность отключать через меню
GPS - есть, выносной блок
CPL-фильтр - есть, быстросъемный на магните 37мм
Датчик движения - есть, управление через меню
Микрофон - есть, возможность отключать кнопкой или через меню
Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
AV-порт - нет
USB-порт - есть, miсroUSB 2.0
Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении

Спойлер: FAQ

FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

Как лучше всего настроить регистратор?
Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
и считаются максимально оптимальными для дня и ночи

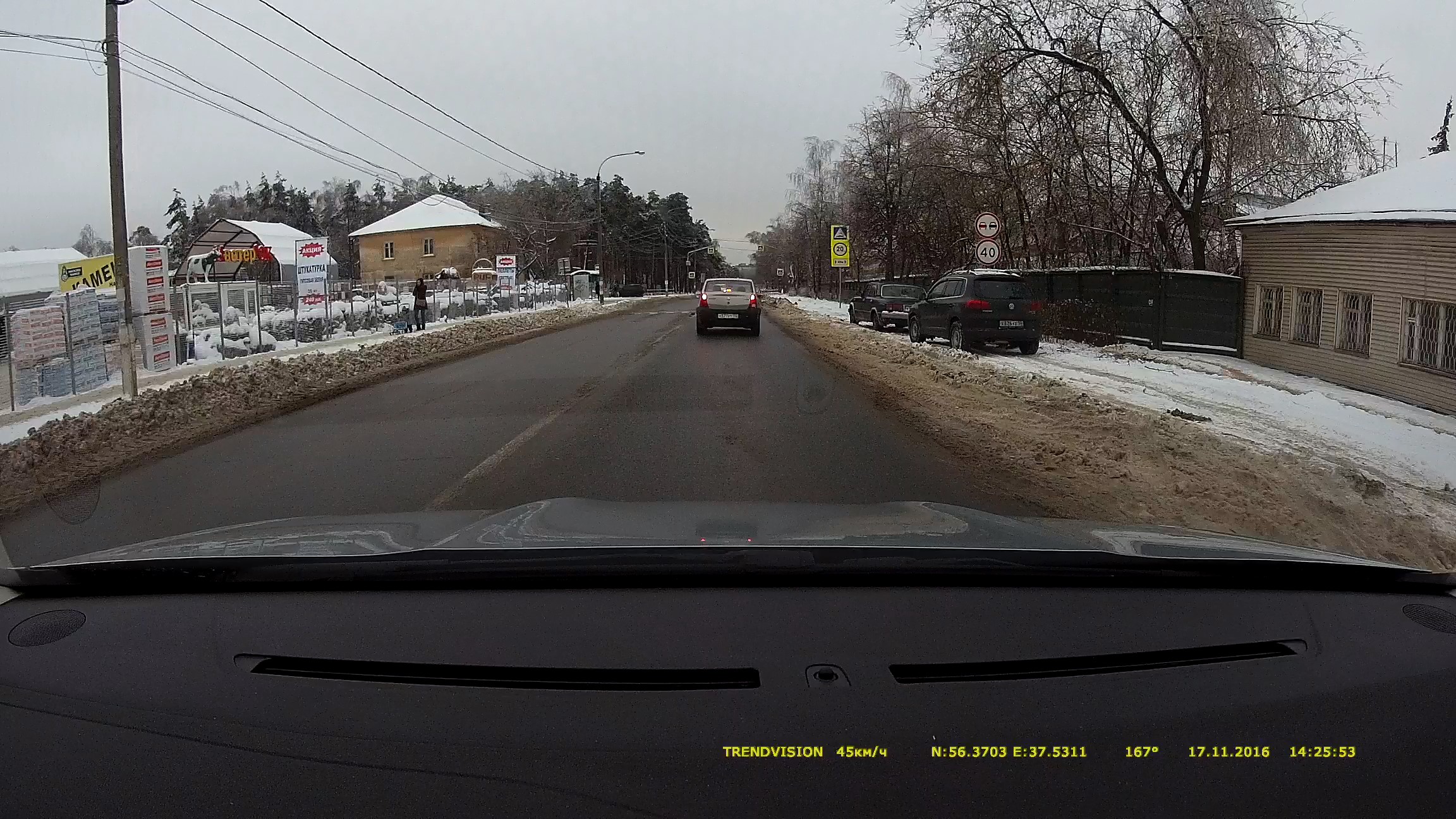

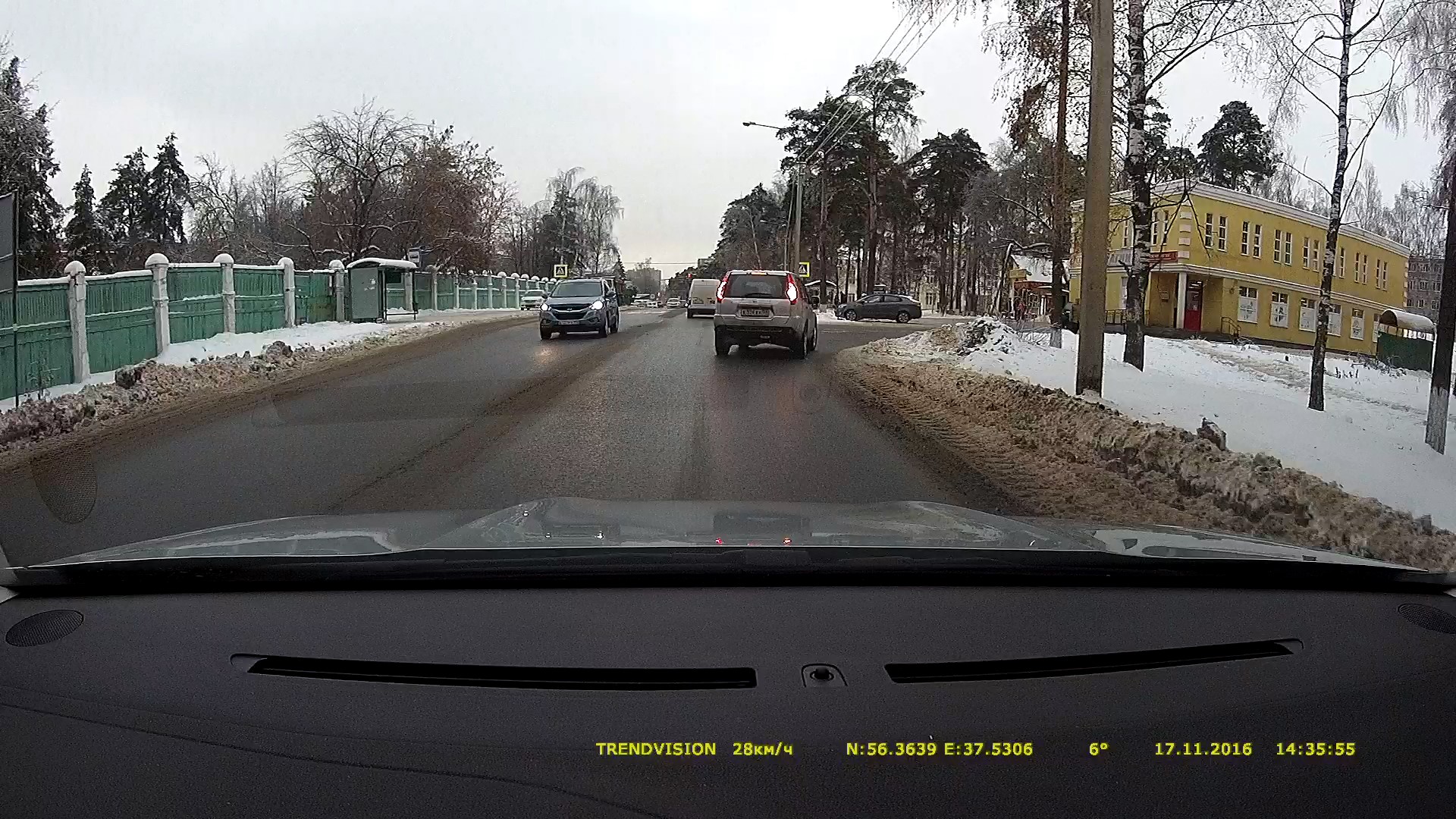

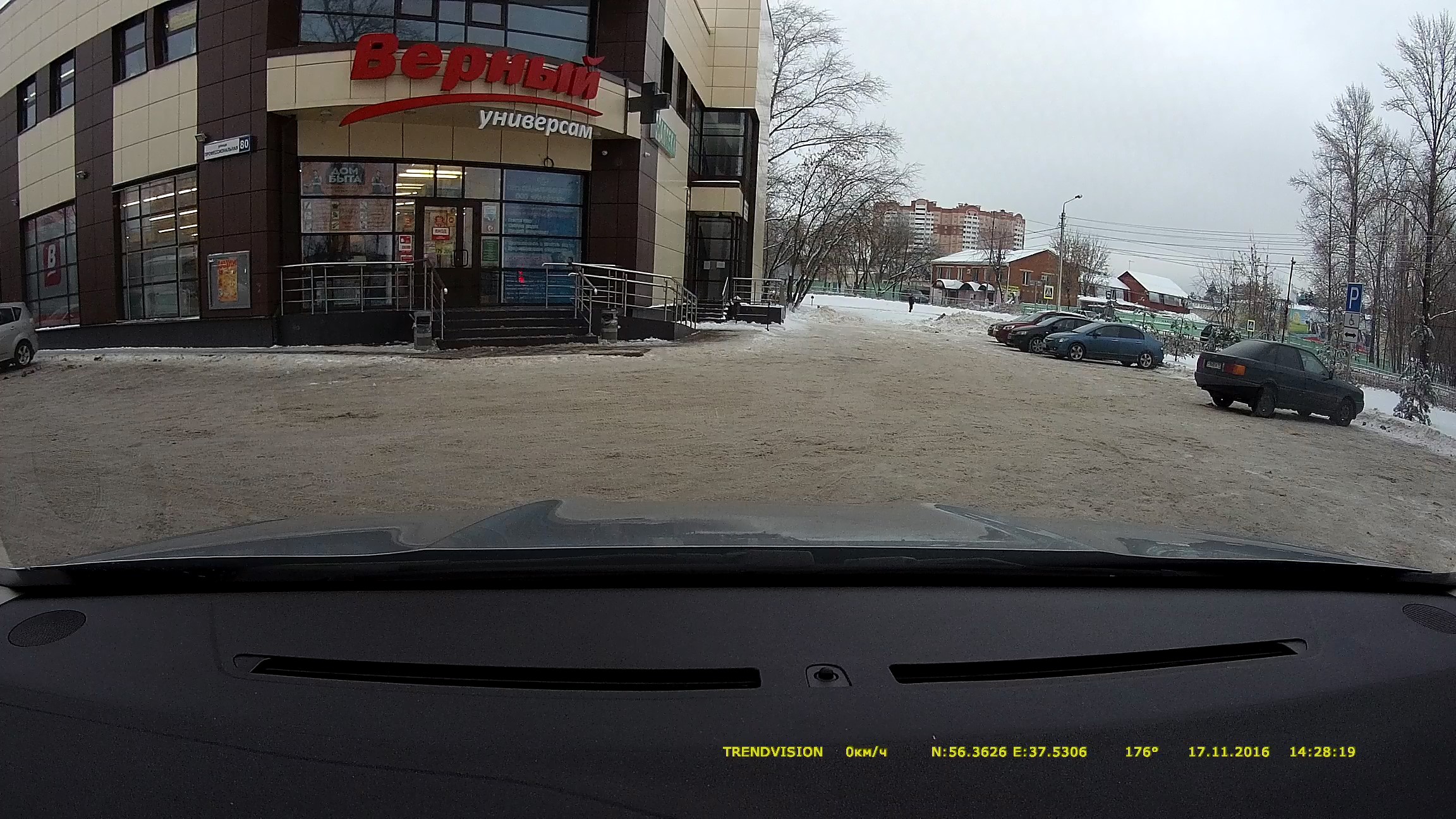

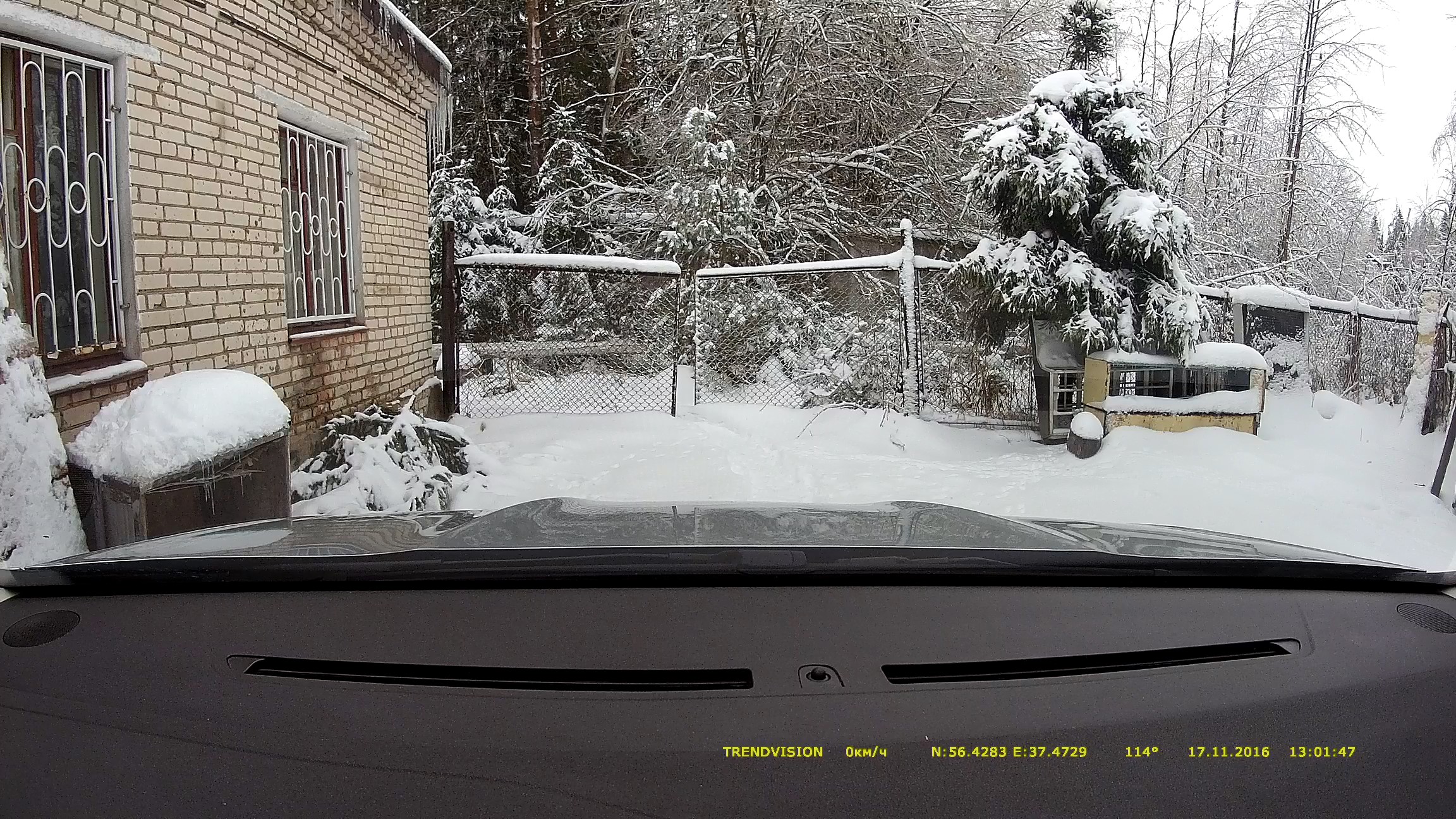

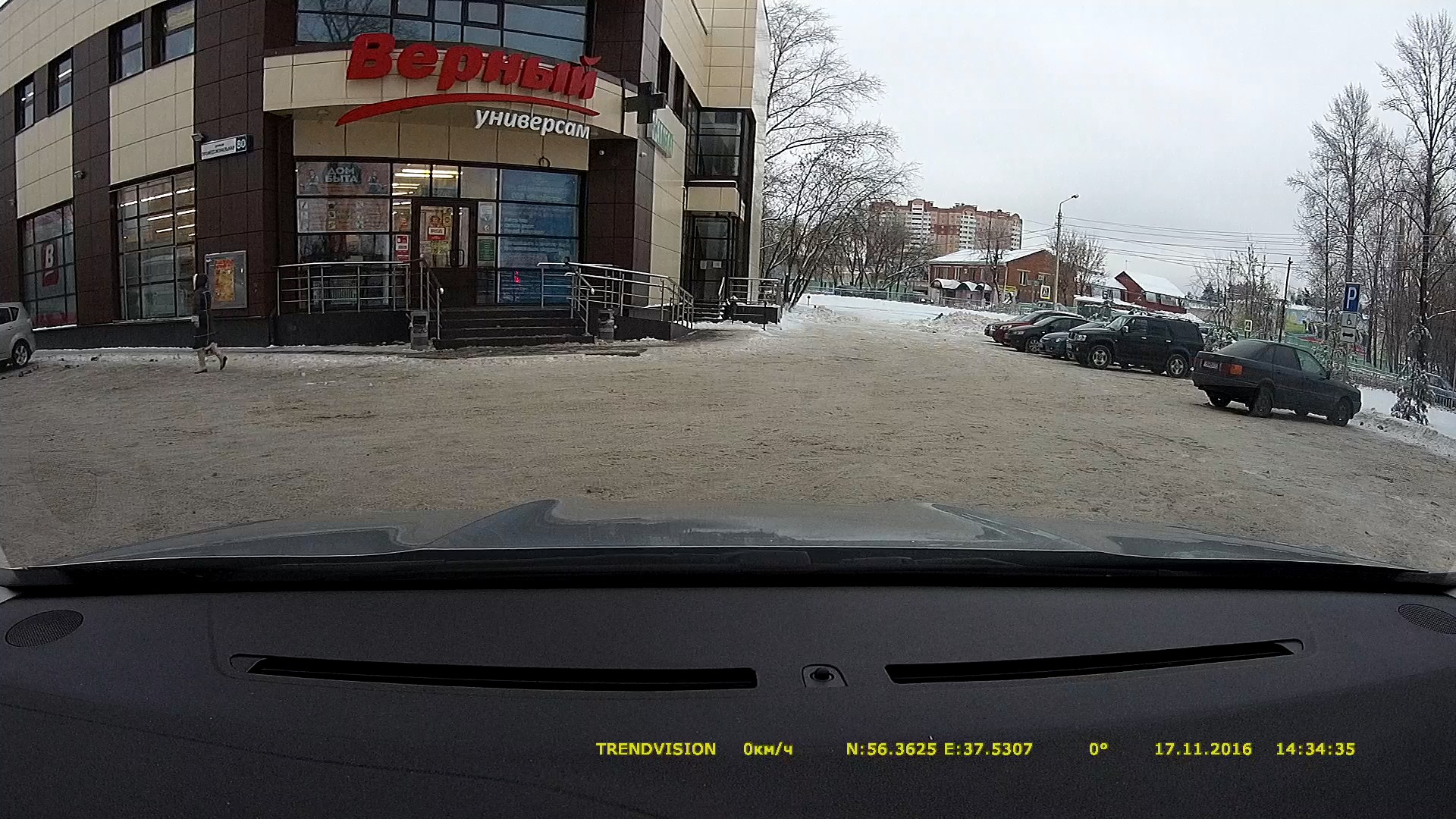

Сравнение качества сьемки и детализации WideFHD и FullHD
на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad

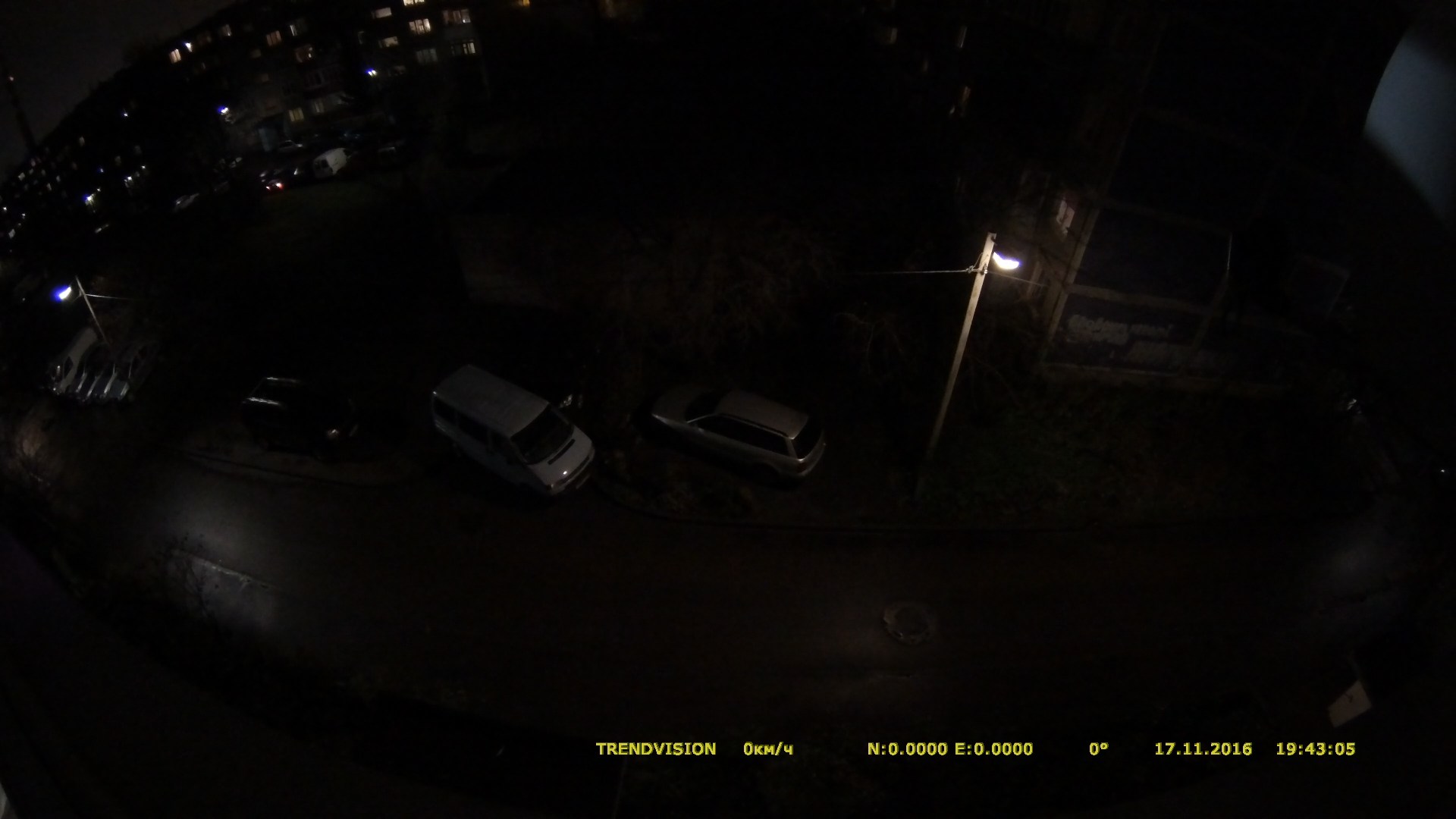

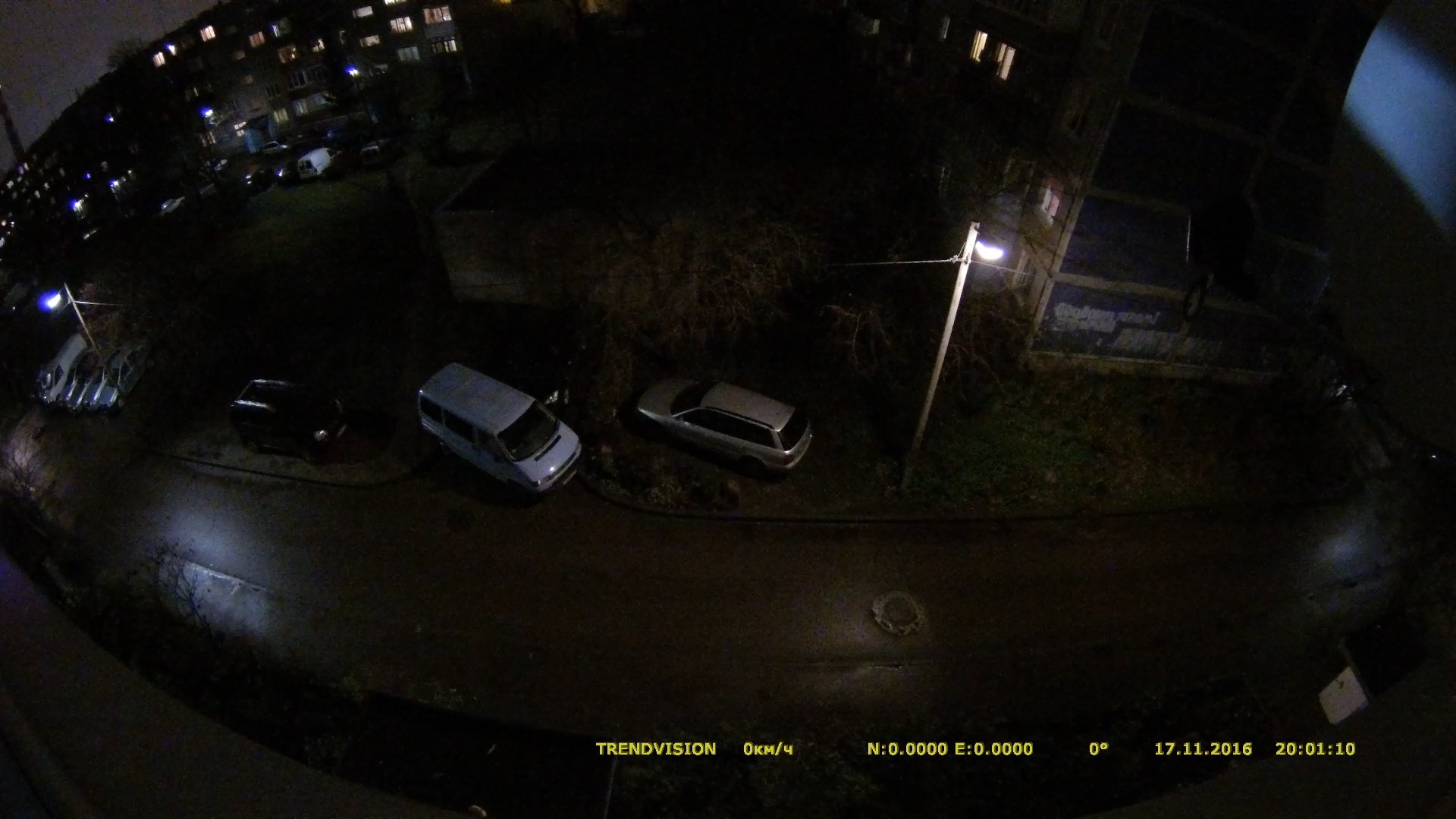

ночью FullHD уже обходит WFHD по детализации

Какая карта памяти необходима?
В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
параметрам, рекомендуется следующий материал к изучению:
Все про карты памяти
Очень хорошо себя зарекомендовали карты памяти бренда Transcend

Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
Как вырезать нужный фрагмент без потери качества видео?
KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
KMPlayer
Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
отображать маршрут на карте для регистраторов с приёмником GPS.
RegistratorViewer/DATAKAM PLAYER
VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
VLC media player

Юстировка объектива TDR718GP (и TDR 708)
автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514

Спойлер: Настройки (предпочтительные, из опыта пользователей)

от @gse Настройки ПО оф. 2017 стр.57 пост #1133
TDR-718 VER201701111555-A52HT
Дневные настройки:2560*1080
-Резкость +1
-Контраст -0
-Замер ЦЕНТР
-Экспо -0.3(предпочтительнее)
-Сеть 60Гц
-WDR OFF
Ночные настройки:2560*1080
-резкость 0
-контраст 0
-Замер ЦЕНТР
-экспо -0.7
-сеть 60Гц
-WDR OFF
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
Дневное разрешение ставится по желанию, кому какое больше нравится.
Дневные настройки: 1920х1080@60
-резкость +1
-контраст -0
-Замер Точка
-экспо -0.3 (настраивается индивидуально)
-сеть 60Гц
-WDR on

Ночные настройки: HDR 1920х1080
-резкость 0
-контраст 0
-Замер Точка
-экспо -0.7
-сеть 60Гц
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Настройки VER201708041710-A52HT стр.739
@Alex58
Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
@ПНА
Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен

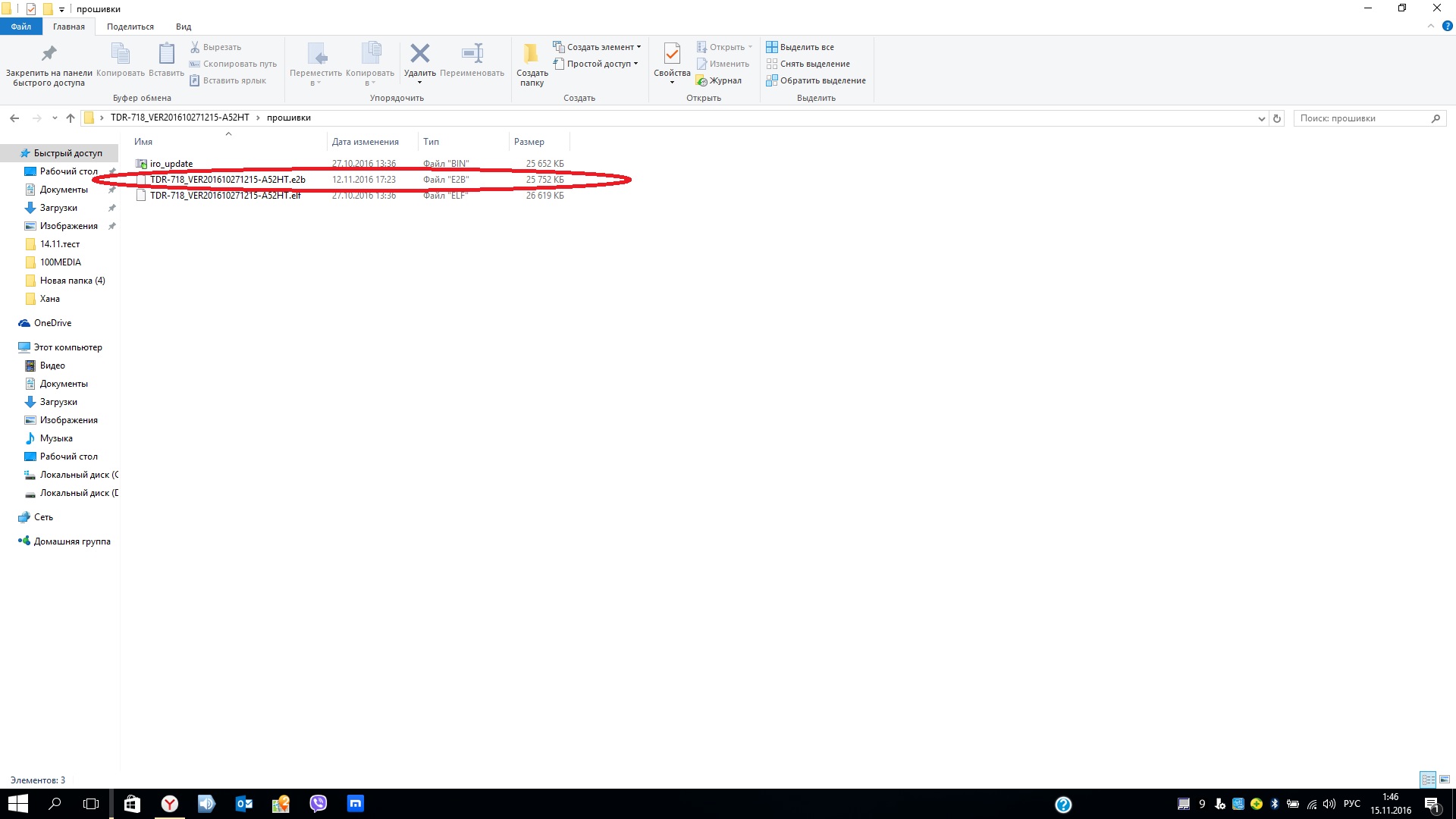

Спойлер: Прошивки

Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
Для смены прошивок используйте старую (проверенную) версию с нашего сайта

Спойлер: Модифицированные прошивки от Kaliningrad

Спойлер: Официальные прошивки

VER201503201813
ver 201511281926
ver 201512051650
ver 201512161127
ver 20160105
ver 201601121710
ver 20160716
ver 20161130
ver 201708041710-A52HT только .elf

Спойлер: Альтернативные базы SpeedCam

https://videoregforum.ru/threads/alternativnye-bazy-speedcam-dlja-tv718gp.1862/

Спойлер: Насчет SD и microSD

Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.

Спойлер: База speedcam для старых прошивок и MOD'ов

База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
NB! перед заливкой переименовать файл в такую форму: data.bin

Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)



А какая версия базы установлена?
А то у меня с Автодорией не лады. Если раньше только со скоростью на экране косяки, то сейчас еще и отсчет начинается задолго до начала действия камеры. И отсчет сразу идет не от начальной точки а от конечной.

Не уверен, но похоже в новой прошивке подработали шумодав. Сравнение не стал выкладывать, т.к. не запомнил какая резкость была на прошлой прошивке.



А ISO изменялось? Если да, то увеличение резкости исправит дело при дневных настройках??
