TrendVision TDR-718GP Спойлер: Характеристики Процессор - Ambarella A7LA70 Матрица - OmniVision OV4689, CMOS 1/3', 4Мп Оперативная память - 2GB DDR3 NAND память - 128MB Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с Разрешение фото - 1920х1080 Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали) Монитор - 2.7", высококонтрастный Внутренняя память - нет Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин Две камеры - Нет Дополнительно в комплекте нет Температурный диапазон - от -20°С до +50°С Габариты - 95х40х54 (мм) Вес - Около 85 гр. ( без кронштейнов) Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад Сжатие - Н.264 (Mpeg-4, part.10) Наложение даты и времени - есть, настраивается в меню Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте Язык меню - русский, английский Карта памяти - microSD до 128GB, SD до 32GB Bit rate - 10-36 мб/с, настраивается в меню G-сенсор - есть, возможность отключать через меню GPS - есть, выносной блок CPL-фильтр - есть, быстросъемный на магните 37мм Датчик движения - есть, управление через меню Микрофон - есть, возможность отключать кнопкой или через меню Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i AV-порт - нет USB-порт - есть, miсroUSB 2.0 Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении Спойлер: FAQ FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки) Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848) Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт. Как лучше всего настроить регистратор? Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем и считаются максимально оптимальными для дня и ночи Сравнение качества сьемки и детализации WideFHD и FullHD на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad ночью FullHD уже обходит WFHD по детализации Какая карта памяти необходима? В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным параметрам, рекомендуется следующий материал к изучению: Все про карты памяти Очень хорошо себя зарекомендовали карты памяти бренда Transcend Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544 Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров? Как вырезать нужный фрагмент без потери качества видео? KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E KMPlayer Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты, отображать маршрут на карте для регистраторов с приёмником GPS. RegistratorViewer/DATAKAM PLAYER VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится VLC media player Юстировка объектива TDR718GP (и TDR 708) автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750 Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514 Спойлер: Настройки (предпочтительные, из опыта пользователей) от @gse Настройки ПО оф. 2017 стр.57 пост #1133 TDR-718 VER201701111555-A52HT Дневные настройки:2560*1080 -Резкость +1 -Контраст -0 -Замер ЦЕНТР -Экспо -0.3(предпочтительнее) -Сеть 60Гц -WDR OFF Ночные настройки:2560*1080 -резкость 0 -контраст 0 -Замер ЦЕНТР -экспо -0.7 -сеть 60Гц -WDR OFF - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4 TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4 Дневное разрешение ставится по желанию, кому какое больше нравится. Дневные настройки: 1920х1080@60 -резкость +1 -контраст -0 -Замер Точка -экспо -0.3 (настраивается индивидуально) -сеть 60Гц -WDR on Ночные настройки: HDR 1920х1080 -резкость 0 -контраст 0 -Замер Точка -экспо -0.7 -сеть 60Гц - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Настройки VER201708041710-A52HT стр.739 @Alex58 Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0 @ПНА Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен Спойлер: Прошивки Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865 Для смены прошивок используйте старую (проверенную) версию с нашего сайта Спойлер: Модифицированные прошивки от Kaliningrad Спойлер: Официальные прошивки VER201503201813 ver 201511281926 ver 201512051650 ver 201512161127 ver 20160105 ver 201601121710 ver 20160716 ver 20161130 ver 201708041710-A52HT только .elf Спойлер: Альтернативные базы SpeedCam https://videoregforum.ru/threads/alternativnye-bazy-speedcam-dlja-tv718gp.1862/ Спойлер: Насчет SD и microSD Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти. Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB. Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс. Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами. Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт. Спойлер: База speedcam для старых прошивок и MOD'ов База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной) NB! перед заливкой переименовать файл в такую форму: data.bin Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)
в плане кнопок, разбирать его? я так понимаю проклеивать надо изнутри или как? При тряске в руках, постороннего дребезга не слышно
Мне от такого хруста на каждой кочке помогла фиксация микрофона. Раньше он свободно болтался. Но, как вам здесь уже сказали, сначала надо проверить, не люфтит ли крепление. Может статься, что и не потребуется вскрывать ВР.
Здесь я приводил данные о времени записи на карты. Добавил сейчас для WideHD. Похоже, однако, что режим редактирования сообщений работает некорректно: в добавленной части схлопнулись пробелы. Поэтому привожу таблицу заново ниже. Код: Режим записи Размер файла Битрейт Время записи на карту: (1 мин.) 32 Гб 64 Гб Официальные (качество отличное): FullHD (1920х1080) 188.809.216 24.0 2:51/3:02 5:41/6:04 WideHD (2560х1080) 230.752.256 28.0 2:20/2:36 4:39/5:12 Orange-4 (качество отличное): FullHD (1920х1080) 251.723.776 32.0 2:08/2:16 4:16/4:33 WideHD (2560х1080) 272.695.296 36.0 1:58/2:01 3:56/4:02 ===================================================================== Для режима записи FullHD (1920х1080) Качество записи Размер файла Битрейт Время записи на карту: (1 мин.) 32 Гб 64 Гб Официальные прошивки. Отличное 188.809.216 24.0 2:51/3:02 5:41/6:04 Хорошее 167.837.696 20.0 3:13/3:38 6:24/7:16 Нормальное 125.894.656 16.0 4:17/4:33 8:32/9:06 Экономичное 104.923.136 12.0 5:09/6:04 10:14/12:08 Orange-4. Отличное 251.723.776 32.0 2:08/2:16 4:16/4:33 Хорошее 230.752.256 28.0 2:20/2:36 4:39/5:12 Нормальное 209.780.736 26.0 2:34/2:48 5:07/5:36 Экономичное 167.837.696 20.0 3:13/3:38 6:24/7:16 ===================================================================== Для режима записи WideHD (2560х1080) Качество записи Размер файла Битрейт Время записи на карту: (1 мин.) 32 Гб 64 Гб Orange-4. Отличное 272.760.832 36.0 1:59/2:01 3:56/4:02 Хорошее 251.789.312 32.0 2:09/2:16 4:16/4:33 Нормальное 230.817.792 28.0 2:20/2:36 4:39/5:12 Экономичное 167.903.232 20.0 3:13/3:38 6:24/7:16 Примечание: значение резкости и параметр WDR не влияют на битрейт и размер роликов. Да, почему-то размер роликов немного увеличился. Так, для битрейта 36 в прошлый раз был 272.695.296, а сегодня - 272.760.832 --- Сообщения Объединены, 6 мар 2016 --- Сегодня поездил по одному и тому же месту с разными настройками регистратора. Выкладываю на рецензию. Перед каждым экспериментом брызгал на стекло омывайкой. Скорость старался держать постоянной. Orange-4 WideHD Качество отличное (меняются резкость и контраст) Orange-4 WideHD Резкость 0 Контраст 0 (меняется качество) Orange-4 FullHD Резкость 0 Контраст 0 (меняется качество) Я для себя ставил такую задачу: определить ту границу качества, выше которой размер файла растет без улучшения качества. Но, честно говоря, я не заметил особой разницы между всеми качествами - от отличного до экономичного
В своё время подробно оттестировал Неолайн А7 на предмет "битрейт-качество". После 30Мбит прирост качества на глаз перестал замечать. Поэтому за среднее качество в МОДах для режима FullHD выбрал 28Мбит... Ну, а без кучки МОДов, не было бы последнего отличного СТОКа...)

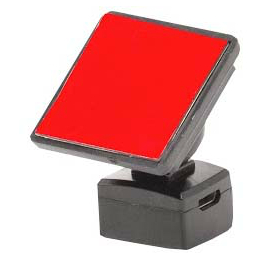

Я включил рег от внутреннего аккума, потрёс как следует руками, просмотрел запись - тишина... будем пробовать с креплением на скотче Еще такой вопрос, в меню настроек есть пунктик WDR, сейчас он выключен, прошивка сток последняя, стоит его включать, изменится как то качество картинки?
А я вот и после 20 ничего не увидел Мне еще вот что непонятно. 1. Качество изображения зависит только от битрейта? От разрешения не зависит? Т.е., скажем, битрейт 28 для WideHD (качество нормальное) и для FullHD (качество хорошее) дает идентичное качество? 2. Почему у экономичного качества в Вашей прошивке битрейт для WideHD и для FullHD совпадает?
корпуса одинаковые, у меня на 708 обе боковые кнопки болтаются. ps это тоже к вопросу о культуре/качестве производства. И сразу вопрос представителям TV - если раскрутить в целях исправления, что с гарантией?
Зависит и от разрешения, и от параметров кодирования, и от оптики... Это чисто субъективная точка зрения. Сто человек посмотрят и одного мнения не будет на этот счёт... Параметр "экономичный" считаю несущественным. Можно везде поставить 12Мбит. Это тоже экономично...
@Kaliningrad для 708, случайно, у вас нет возможности сделать прошивку? Если честно, интересует больше не повышение битрейта, а посмотреть изменения в экспозамере.
В последних стоковых прошивках линейки: 700-708-710-718 таблицы экспозамера, цвета и яркости аналогичны последним МОДам. Только битрейт стоковый...

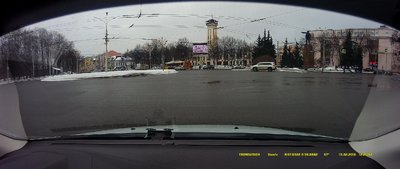

Скрины сравнил, на ПО 33% у меня день так же настроен,но восприятие у всех разное,я лишь высказал,что мне больше нравится. Как пример ваш: Cлева Р+1 контр.-0 ................... ..... Р-0 контр-0 Сами посравнивайте и выберите,что вам больше импонирует.

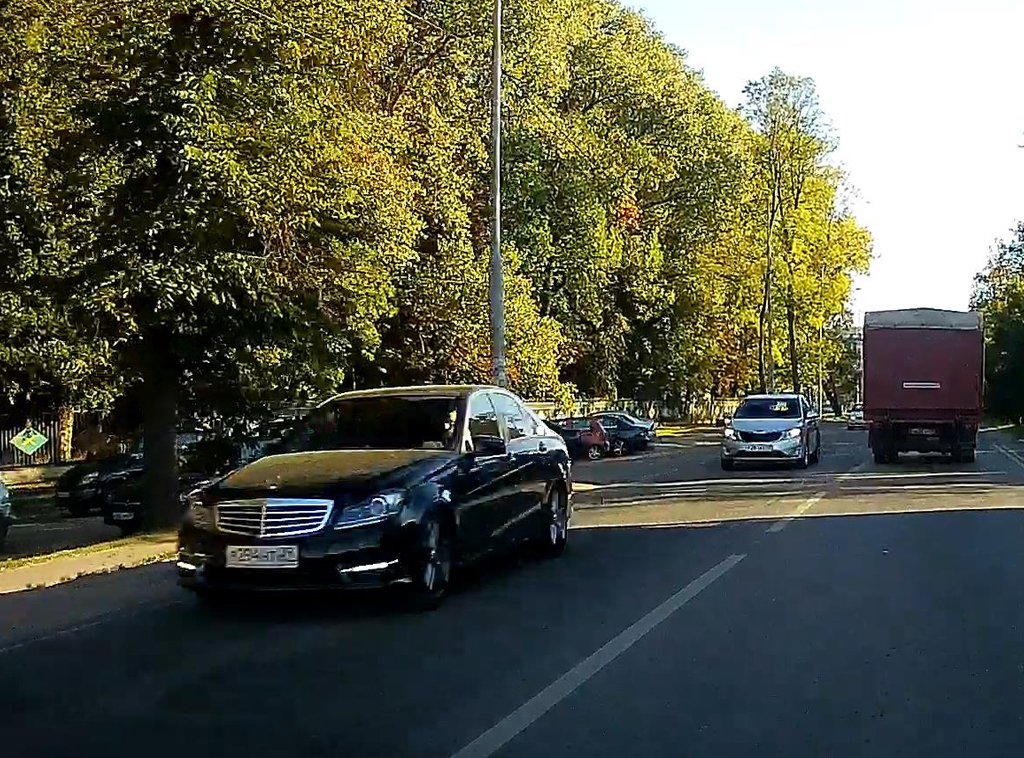

Я почему так смело заявляю, что вижу... Поскольку парный тест, он и в африке парный тест... 20Мбит и 28мбит (прошивка от марта 2015г.) Это факт... Днём резкость +1 самое то...

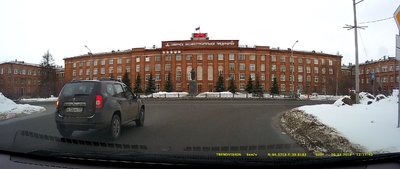

Если речь про разрешение с одинаковыми настройками,то на своих скринах не увидел,думаю на ваших так же. SFHD и FullHD Резкость 0 контр.0 --- Сообщения Объединены, 6 мар 2016 --- Это точно.
Речь про 1 Качество отличное.mp4 2 Качество хорошее.mp4 3 Качество нормальное.mp4 4 Качество экономичное.mp4 при одинаковом разрешении и всех прочих одинаковых параметрах. --- Сообщения Объединены, 6 мар 2016 --- С этим не поспоришь!
