TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

Страница 271 из 918
  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.
    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    VER201503201813
    ver 201511281926
    ver 201512051650
    ver 201512161127
    ver 20160105
    ver 201601121710
    ver 20160716
    ver 20161130
    ver 201708041710-A52HT только .elf
    https://videoregforum.ru/threads/alternativnye-bazy-speedcam-dlja-tv718gp.1862/
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Поздравляю с успешно проведенной реанимацией! И отдельное Спасибо! за полезную информацию.

    • Нравится Нравится x 1
    #5401 Alex58, 13 фев 2016
  3. По поводу EraseNand
    Nand - это внутренняя память устройства. На ней и храниться распакованная прошивка.
    Reset в моем понимании, это как раз таки и очистка этой самой памяти. Но не всей, а только подраздела, где хранятся настройки и обновления. И после этого ВР должен загрузится с заводской прошивкой.
    Но видимо её размер совсем маленький, раз новая прошивка с SD, затирает основную.
    А у нас кнопка RESET, несет только функцию выключения.

    • Согласен Согласен x 1
    #5402 Dimson75, 13 фев 2016
  4. Так же установлена Win 10х64, но подобных проблем не замечал ни разу.

    • Согласен Согласен x 1
    #5403 Alex58, 13 фев 2016
  5. Проверил режимы на работу экспо,все отлично отрабатывает:
    // 2560*1080(резкость+1,контр.-1,табл.точка,60Гц) //
    // 2560*1080(резкость+1,контр.-0,табл.точка,60Гц) //

    Скрины ЭКСПО: 0.0 / -0.3 /-0.7 (к-1) и 0.0 / -0.3 / -0.7(к-0) и / +0.3 / +0.7(к-0)
    дальше смысла выкладывать не увидел,если кому интересно то залью.

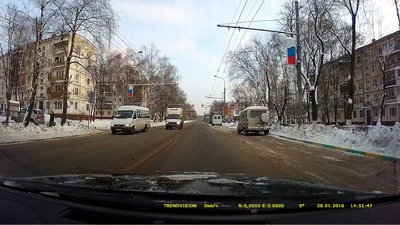

    SFHD-00 К-1.jpg SFHD-00 К-0.jpg

    SFHD-03 К-0.jpg SFHD+03 К-0.jpg

    SFHD-07 К-1.jpg SFHD-07 К-0.jpg

    / +0.3 / +0.7(к-0)

    SFHD+03 К-0.jpg SFHD+07 К-0.jpg
    Имхо,
    Для дневного режима вроде определился с настройками:

    2560*1080(резкость+1,контр.-0,экспо +0.3 или +0.7)

    P.S. Постараюсь вечерний тоже сделать.


    Вложения:

    • SFHD-03 К-1.jpg
      SFHD-03 К-1.jpg
      Размер файла:
      398,2 КБ
      Просмотров:
      760
    • Полезно! Полезно! x 7
    • Нравится Нравится x 1
    #5404 gse, 13 фев 2016
    Последнее редактирование: 13 фев 2016
  6. я +0.7 ставлю, остальное идентично

    • Полезно! Полезно! x 4
    • Нравится Нравится x 1
    #5405 alexsoll, 13 фев 2016
  7. Хотя счас сравнил,тоже норм,вобщем так:
    2560*1080(резкость+1,контр.-0,экспо +0.3 или +0.7) можно смело катать.
    --- Сообщения Объединены, 13 фев 2016 ---

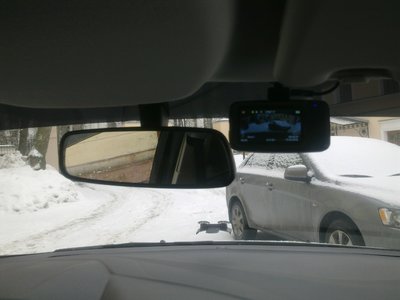

    Фото0862.jpg Фото0870.jpg

    • Нравится Нравится x 4
    • Согласен Согласен x 1
    #5406 gse, 13 фев 2016
    Последнее редактирование: 13 фев 2016
  8. Площадка просто приклеена на скотч в этой зоне? Держится хорошо?

    #5407 sn_k, 13 фев 2016
  9. Отлично держится,все ВР только на 3М ставлю.

    • Нравится Нравится x 2
    #5408 gse, 13 фев 2016
  10. @sn_k, несколько страниц назад @gse подробно описывал, каким способом он клеит площадку ВР на шелкографию стекла.

    #5409 Alex58, 13 фев 2016
  11. Не,не, там речь про присоску была,а 3М и так на шелкографии держит хорошо.

    • Согласен Согласен x 2
    #5410 gse, 13 фев 2016
  12. Попутал, бывает... Но посмотреть не вредно, хуже точно не станет.

    • Согласен Согласен x 1
    #5411 Alex58, 13 фев 2016
  13. Писал на домашнем,но так как не все там бывают,продублирую.
    Парни,у меня есть небольшая дрожь на картинке(дороги,...ать их),привык,чтобы все было как влитое,без малейшего шелоха и люфта.
    Крепление на маленькой площадке с 3М скотчем.
    Плечо короткое на креплении,музыка тихо,дорога ровная,поворотный шарик залил суперклеем(развороты ВР мне неактуальны),а вибрация всеравно передается,буду думать о жестком "колхозе" крепления,места показанные стрелками поджаты,ВР ставится очень туго,руками и визуально ничего не чуствую,но тем не менее.
    Может есть у кого решение или наметки ?

    [​IMG]

    #5412 gse, 13 фев 2016
  14. Сегодня затеял новый эксперимент с ORANGE-4, днем уже немного поездил. Сейчас стемнеет, поеду прокачусь, потом вместе посмотрим...

    #5413 Alex58, 13 фев 2016
  15. Делитесь,а то тоже счас собираюсь ночной режим проверить.

    #5414 gse, 13 фев 2016
  16. @gse
    - Салазки в площадке к стеклу
    - Слишком толстый или пластичный скотч
    - Гибкость и пластичнось пластика крэдла…
    - Возможно, не совсем жёстко сидит в корпусе ВР контактная площадка корпуса ВР
    …

    #5415 unreal, 13 фев 2016
  17. Продолжаю мучить режим 1920х1080х30 и HDR. Только в этот раз решил снизить качество, но, в то же время, не хочется терять "красивости". Хочется нащупать разумную середину. Будет полезно для тех, у кого не самая быстрая карта памяти...

    • Спасибо! Спасибо! x 2
    • Нравится Нравится x 1
    #5416 Alex58, 13 фев 2016
  18. @alexsoll
    @gse

    а на ночь что выставляете?

    #5417 Boobook, 13 фев 2016
  19. Пока ничего,счас поеду откатывать,вчера тест был неудачен,т.к. экспозиция не работала.
    --- Сообщения Объединены, 13 фев 2016 ---
    -Дергал,но буду еще смотреть.
    -Скотч тонкий,думал сначала,что даже придется толще ставить,ан нет,приклеилась.
    -Хм....,руками очень жестко.
    -А вот этот момент интересен,разобрал,поболтал,вроде все туго,НО ,контактная площадка шевелит верхнюю пластмасу корпуса,думаю вы поняли о чем речь,т.е. внутри ее плоскость по ширине корпуса надо или больше делать или усиливать верх корпуса или какуюто прижимную пластину ставить из нутри по всей ширине.

    P.S.Все это некритично, просто мой головняк.

    • Полезно! Полезно! x 1
    #5418 gse, 13 фев 2016
    Последнее редактирование: 13 фев 2016
  20. Покажите скрины что получается.
    Может у меня хрень какая то? Тут пишут, что на скорости 100 км\ч номера читаемы.
    У меня и на 40 особо не видно.
    MOV / MP4 / 3GPP2 23s
    1: Видео: AVC1, 24020kbps, 30.0fps, 1920x1080, gop8 - VideoHandler vide
    2: Звук: MP4A, 64kbps, 46.9fps - SoundHandler soun
    Размер 70837274 байт (67.6 Мб)

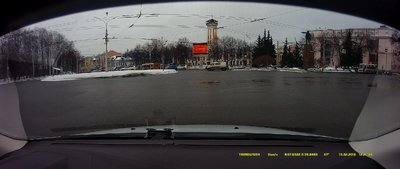

    Frame 1.jpg
    https://cloud.mail.ru/public/4wha/nWxReTUpA

    • Согласен Согласен x 1
    #5419 Dimson75, 13 фев 2016
  21. На какой прошивке определялся?

    #5420 Kaliningrad, 13 фев 2016
