TrendVision TDR-718GP Спойлер: Характеристики Процессор - Ambarella A7LA70 Матрица - OmniVision OV4689, CMOS 1/3', 4Мп Оперативная память - 2GB DDR3 NAND память - 128MB Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с Разрешение фото - 1920х1080 Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали) Монитор - 2.7", высококонтрастный Внутренняя память - нет Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин Две камеры - Нет Дополнительно в комплекте нет Температурный диапазон - от -20°С до +50°С Габариты - 95х40х54 (мм) Вес - Около 85 гр. ( без кронштейнов) Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад Сжатие - Н.264 (Mpeg-4, part.10) Наложение даты и времени - есть, настраивается в меню Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте Язык меню - русский, английский Карта памяти - microSD до 128GB, SD до 32GB Bit rate - 10-36 мб/с, настраивается в меню G-сенсор - есть, возможность отключать через меню GPS - есть, выносной блок CPL-фильтр - есть, быстросъемный на магните 37мм Датчик движения - есть, управление через меню Микрофон - есть, возможность отключать кнопкой или через меню Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i AV-порт - нет USB-порт - есть, miсroUSB 2.0 Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении Спойлер: FAQ FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки) Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848) Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт. Как лучше всего настроить регистратор? Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем и считаются максимально оптимальными для дня и ночи Сравнение качества сьемки и детализации WideFHD и FullHD на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad ночью FullHD уже обходит WFHD по детализации Какая карта памяти необходима? В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным параметрам, рекомендуется следующий материал к изучению: Все про карты памяти Очень хорошо себя зарекомендовали карты памяти бренда Transcend Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544 Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров? Как вырезать нужный фрагмент без потери качества видео? KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E KMPlayer Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты, отображать маршрут на карте для регистраторов с приёмником GPS. RegistratorViewer/DATAKAM PLAYER VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится VLC media player Юстировка объектива TDR718GP (и TDR 708) автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750 Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514 Спойлер: Настройки (предпочтительные, из опыта пользователей) от @gse Настройки ПО оф. 2017 стр.57 пост #1133 TDR-718 VER201701111555-A52HT Дневные настройки:2560*1080 -Резкость +1 -Контраст -0 -Замер ЦЕНТР -Экспо -0.3(предпочтительнее) -Сеть 60Гц -WDR OFF Ночные настройки:2560*1080 -резкость 0 -контраст 0 -Замер ЦЕНТР -экспо -0.7 -сеть 60Гц -WDR OFF - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4 TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4 Дневное разрешение ставится по желанию, кому какое больше нравится. Дневные настройки: 1920х1080@60 -резкость +1 -контраст -0 -Замер Точка -экспо -0.3 (настраивается индивидуально) -сеть 60Гц -WDR on Ночные настройки: HDR 1920х1080 -резкость 0 -контраст 0 -Замер Точка -экспо -0.7 -сеть 60Гц - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Настройки VER201708041710-A52HT стр.739 @Alex58 Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0 @ПНА Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен Спойлер: Прошивки Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865 Для смены прошивок используйте старую (проверенную) версию с нашего сайта Спойлер: Модифицированные прошивки от Kaliningrad Спойлер: Официальные прошивки VER201503201813 ver 201511281926 ver 201512051650 ver 201512161127 ver 20160105 ver 201601121710 ver 20160716 ver 20161130 ver 201708041710-A52HT только .elf Спойлер: Альтернативные базы SpeedCam https://videoregforum.ru/threads/alternativnye-bazy-speedcam-dlja-tv718gp.1862/ Спойлер: Насчет SD и microSD Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти. Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB. Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс. Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами. Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт. Спойлер: База speedcam для старых прошивок и MOD'ов База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной) NB! перед заливкой переименовать файл в такую форму: data.bin Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)
Ну вот теперь понятно. Просто не понял. Написано "Время записи на карту" а не записанное время или время записи на карте. Я то про скорость думал. Вот и удивился.
Ну,что парни! Вот и я дождался своего регика.Дед Мороз в пробке торчал и на конец то выбрался! Спасибо ему огромное.На встречу к ДедуМорозу сразу захватил карту памяти с MODом Orange-4,залил,карту взял TRANSCEND Sdhc 16GB Class 10 Uhs-i SDU1 от старого рега,все работает,GPS не подключал пока,регик повесил тяп-ляп дабы сравнить VicoWF1 и насладиться видео.Звук абалденный, без перегрузок,на Вике хрипит.Настройки тоже на скорую руку поставил,хотел лого вбить,чета криво вышло,ну да ладно.Кроны контактных площадок с боков сразу погрел зажигалкой чуть сдавил,стало туго,а так чуть был люфтик.Пока вроде все,надо бежать,заодно вечер сниму. Вывод,718GP будет стоять на постоянку,жду потепления,что бы все подключить скрытно. Извините ролик 1мин.(240Мб)не порезал,некогдаи скрины в паре с VicoWF1. https://yadi.sk/i/AEQBeamZo7q5H Спойлер: TV718GP vs VicoWF1

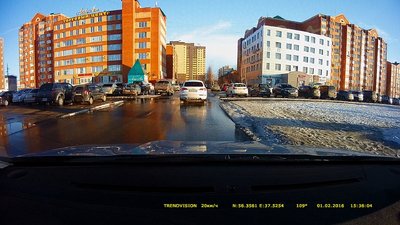

Это все - мелочи! Все потом встанет на свои места! Поздравляю, ждем видео. --- Сообщения Объединены, 1 фев 2016 --- Сегодня прекрасная "весенняя" погода! Не удержался... Спойлер: Скрины --- Сообщения Объединены, 1 фев 2016 --- Ну и снимает Вико, конечно, неплохо... Но 718-й вне конкуренции!
Зря, поляризационный фильтр ослабляет световой поток, но у ТрендВижинов есть такая фишка как Дневная и Ночная экспозиция, и потери света легко компенсируются +1/+2. Кроме того, поляризационный фильтр ослабляет контраст а это значит динамический диапазон кадра выравнивается без всяких HDR, в меньшей степени конечно. Лично у меня отражения на лобовом вызывают невыносимые душевные страдания. Кстати о экспозамере, все экспозамеры (частичный, усреднённый, центровзвешенный, точечный.) пришли из фотографии, и служат для того что-бы кадр был красив в эстетическом плане, что-бы в нем всё было прекрасно и передний план, и средний и задний, и сонце и море и всё вокруг. Для авторегистратора нужно в первую очередь что-бы было видно перед машиной (переход внезапно с темной обочины выбежал и типа того). Поэтому ИМХУ нужно использовать таблицу типа такой. Я её использую и доволен весьма.
@PROGRESSOR А как бы и остальным попробовать Вашу волшебную таблицу? Думаю, желающих найдётся немало, ибо всё познаётся в сравнении. =)
да я как бы в курсе, что представляет из себя CPL, для чего служит и какие имеет + или - да и тут вроде в курсах (не первый день замужем...) это больше подходит тем, кому постоянно нужно что-то крутить/настраивать/нажимать, я к примеру, при движении сосредоточен на том, чтобы безопасно (постоянно оценивая окруж. обстановку) доехать из пункта А в пункт Б, а не заниматься настройками в паузах на светофорах... Вот ясный солнечный день, тут фильтр к месту на все 100, но не более того... --- Сообщения Объединены, 1 фев 2016 ---
я все-таки боюсь таких битрейтов (32022kbps), по мне 15, ну от силы 20 мб/с еще куда ни шло.. как общее впечатление (первоначальное, вживую)? ну и вообще, тактильные ощущения каковы?
Добротный ВР,качество пластика отличное,мне понравился,я еще не успел в полной мере все потрогать,время пока не располагает. Я не парюсь поэтому поводу,если есть такое ПО то почему бы его не использовать.
Даже когда едете носом на север? Если так, то это радует. У меня просто такой опыт использования навигатора Garmin eTrex Legend HCx: если положить его на колени, то он теряет спутники. Приходится вплотную к дверям держать. Да, виноват. Имелись в виду ролики длительностью 1 минута.
вроде того - большой наклон лобового стекла-то. Думаю, где*то 45 стеградусов есть в зенит. Общий угол, конечно, шире.
Учитывая, что приобрести карту памяти, позволяющую производить запись с высоким битрейтом, не просто, то Ваше опасение не безосновательное. Я, каждый раз, когда приобретаю новую карту, не обращаю внимания на ее бренд и записывать на нее начинаю на самом низком битрейте, на котором может работать регистратор. И только, примерно, через какое-то время, стабильной работы регистратора, повышаю битрейт. И так, постепенно, если не появляются сбои в работе регистратора, дохожу до самого высокого качества записи. Такой метод мне позволяет, лучше всяких ПРОГРАМНЫХ ТЕСТОВ, получить реальную информацию о возможностях карты и затем ее уже смело эксплуатировать с «открытыми глазами».
Протестировал вчера вечером запись с разным качеством и рассчитал время, на которое при этом хватит карты памяти. Вот результаты. Код: Для режима записи FullHD (1920х1080) Качество записи Размер файла Битрейт Время записи на карту: (1 мин.) 32 Гб 64 Гб Официальные прошивки. Отличное 188.809.216 24.0 2:51/3:02 5:42?/6:04 Хорошее 167.837.696 20.0 3:13/3:38 6:26?/7:16 Нормальное 125.894.656 16.0 4:17/4:33 8:34?/9:06 Экономичное 104.923.136 12.0 5:09/6:04 10:18?/12:08 Orange-4. Отличное 251.723.776 32.0 2:08/2:16 4:16?/4:33 Хорошее 230.752.256 28.0 2:20/2:36 4:40?/5:12 Нормальное 209.780.736 26.0 2:34/2:48 5:08?/5:36 Экономичное 167.837.696 20.0 3:13/3:38 6:26?/7:16 Примечание: значение резкости и параметр WDR не влияют на битрейт и размер роликов. Для сравнения: видеорегистратор Akenori DriveCam 1080 PRO в режиме FullHD имеет битрейт 9.0. Из таблички, в частности, видно следующее. 1. Битрейт у официальной прошивки в хорошем качестве совпадает с битрейтом у прошивки Orange-4 в экономичном качестве, так что было бы интересно сравнить качество изображения этих прошивок в этих режимах. 2. Чем ниже битрейт, тем меньше можно доверять результатам Калькулятора.
Подскажите, такой вопрос по плееру DATAKAM PLAYER. При просмотре файлов ужасно тормозит. Читал в ветке про похожие проблемы у кого-то были. Советовали установить кодеки, установил по ссылке gse. Проблема не ушла. Другие плееры нормально проигрывают. Кто решил вопрос с этим, поделитесь рецептом. Win10 64.
Для GPS это роли не играет. Спутники не на геостационарной орбите (не над экватором). Я тут уже писал где-то: положил пока GPS-модуль за козырек под крышу - полет нормальный! 11-13 спутников.
Видео будет идентичным, поскольку в стоковой значения яркости/цветности и экспотаблиц изначально настроены оптимально (выстраданы в модах оранж 1...3)... Отличия в битрейте, значках и теме...
Вчера попробовал сделать видеозаписи на парковке у дома с разными прошивками, разным качеством и разной резкостью. Выкладываю результаты по убыванию качества. Честно говоря, я не вижу особой разницы между изображениями разного качества в пределах одной резкости. Спойлер: FullHD, вечер, официальная прошивка, резкость 0 Спойлер: FullHD, вечер, Orange-4, резкость 0 Спойлер: FullHD, вечер, официальная прошивка, резкость 1 Спойлер: FullHD, вечер, Orange-4, резкость 1 Для сравнения - то, что у меня было до прошлого понедельника: Спойлер: Akenori DriveCam 1080 PRO, FullHD, вечер --- Сообщения Объединены, 2 фев 2016 --- Ага, понятно. Т.е. если меня, скажем, устраивает "хорошее качество" официальной прошивки, то Orange-4 ничего существенно важного мне не дает?
