TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. И пусть, меня это вполне устраивает. Обязательно такую себе поставлю. Просто я уже подзабыл, как все выглядело до корректировки Dewarp в прошивке. Но если потом сделают возможность отключения этой корректировки в меню, будет совсем шикарно!
    Успехов, @Kaliningrad, во всех начинаниях! Всем нам на радость...

    • Нравится Нравится x 1
    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #4741 Alex58, 30 янв 2016
    Последнее редактирование: 30 янв 2016
  3. А куда записывается GPS-лог? На карте вижу только mp4.

  4. Просто сфоткать и указать место на дефект достаточно.
    Для примера

    • Согласен Согласен x 2
    • Полезно! Полезно! x 1
  5. Так же стекло с обогревом, с резкостью, по-моему, все в норме:
    На работе.jpg Фуры.jpg
    У Вас дело в чем-то другом...

    • Нравится Нравится x 3
    • Полезно! Полезно! x 1
  6. Просто воду на стекле вижу в кадре на скрине.
    Нити сбивать не могут, но могут быть при определённой настройке фокуса заметны.

    • Согласен Согласен x 3
    #4745 unreal, 30 янв 2016
    Последнее редактирование: 30 янв 2016
  7. Лог пишется прямо в видеофайл. Как субтитры.

    • Полезно! Полезно! x 1
  8. Сегодня прокатился вечером по городу, дорога мокрая, свет фар съедает почти полностью.
    ORANGE-4, WDR/HDR откл, точка, резкость +1, контраст -1, частота 60, экспо -0,7:

    • Нравится Нравится x 3
    • Полезно! Полезно! x 3
  9. Это значение для HDR. В данном случае лучше будет с 0.0...
    Спасибо за нарезку...)

    • Спасибо! Спасибо! x 2
    • Полезно! Полезно! x 1
  10. Спасибо, учту. Но в этом случае получится совершенно одинаково с дневным режимом.
    Может, тогда лучше вообще "ночной" не включать?

    • Нравится Нравится x 1
    • Согласен Согласен x 1
  11. Я так и поступил...)

    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
  12. Всетаки смущает зерно на ночном видео у Alex58,тут кто то выкладывал совсем без оного(зерна).

  13. Спасибо Alex58!
    Из роликов, которые Вы регулярно выкладываете, получается шикарное наглядное пособие. Если их внимательно смотреть, то многие вопросы сами по себе отпадают. Особую ценность представляют и последующие комментарии коллег.
    --- Сообщения Объединены, 31 янв 2016 ---
    Нет там зерна. Некоторый зрительный эффект создает обогрев ветрового стекла, который имеет его автомобиль.

    • Согласен Согласен x 2
    • Спасибо! Спасибо! x 1
    #4752 Туляк, 31 янв 2016
    Последнее редактирование: 31 янв 2016
  14. А лист бумаги на торпедо зачем, если не секрет? Поляризационный фильтр настраиваете? Был он установлен во время этой съёмки? Если это так, то

  15. оч. темно

  16. Вижу только слой воды на лобовом, может видео от этого размыто.

  17. Вот ролик:https://cloud.mail.ru/public/7dwR/9vzRvZLv9
    Тут как раз коррекция -0.7... остальные настройки, как у Alex58.
    Соглашусь, что темновато и нужно хотя бы ставить 0.0.
    Один неприятный момент, когда белый автомобиль впереди занимает достаточно большую часть кадра, все остальное проваливается в темноту и на мой "глаз", даже установка 0.0 тут будет не достаточна. Та же ситуация может возникнуть если осветить фарами сугроб, а сбоку выскочит пешеход.
    Попробую для ночи коррекцию 0.0 и возможно поможет контраст 0. Ну или придется включать HDR

    • Нравится Нравится x 1
    • Согласен Согласен x 1
    • Полезно! Полезно! x 1
  18. Эта ситуация настолько же неприятна, насколько и естественна. В общем случае экспозиция настраивается по самому яркому участку изображения, а когда он занимает большую часть кадра, что чего же ждать?

    • Согласен Согласен x 3
  19. На мой взгляд, именно это (последующие комментарии) представляют гораздо большую ценность, чем мои видео. Особенно для новичков и для людей в поиске, что именно купить...
    Для того все и делается, ну и сам учусь, попутно.

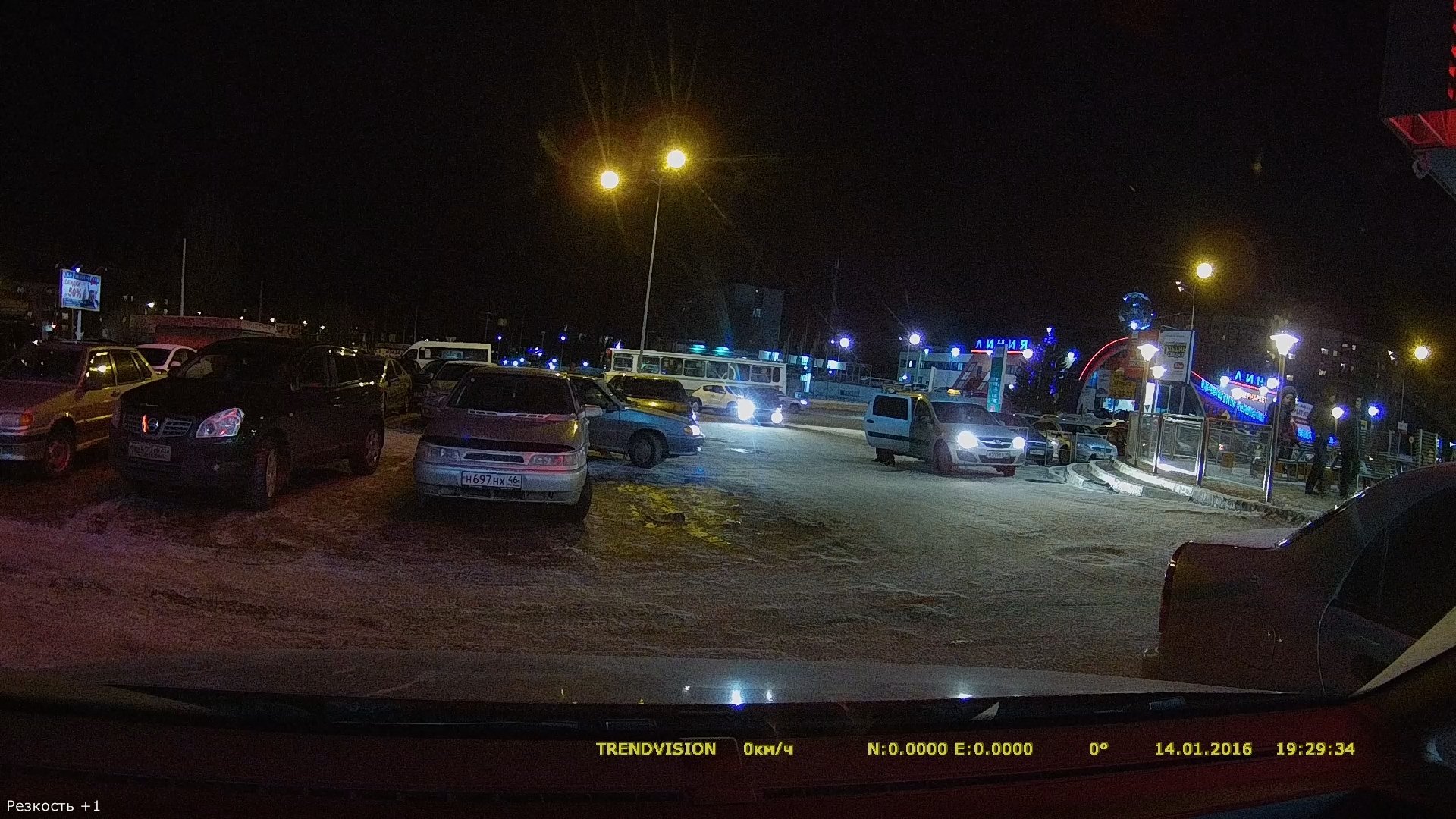

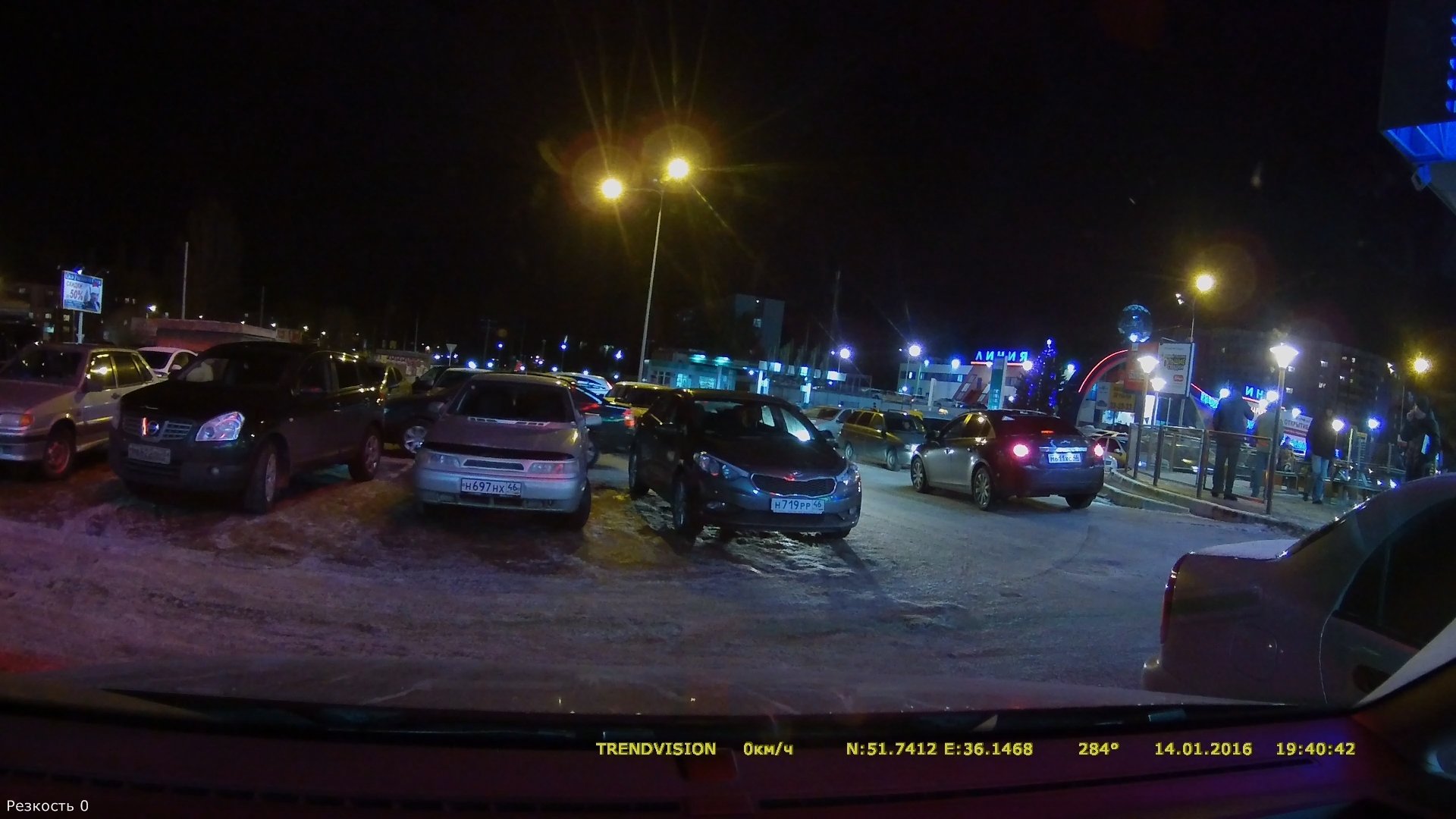

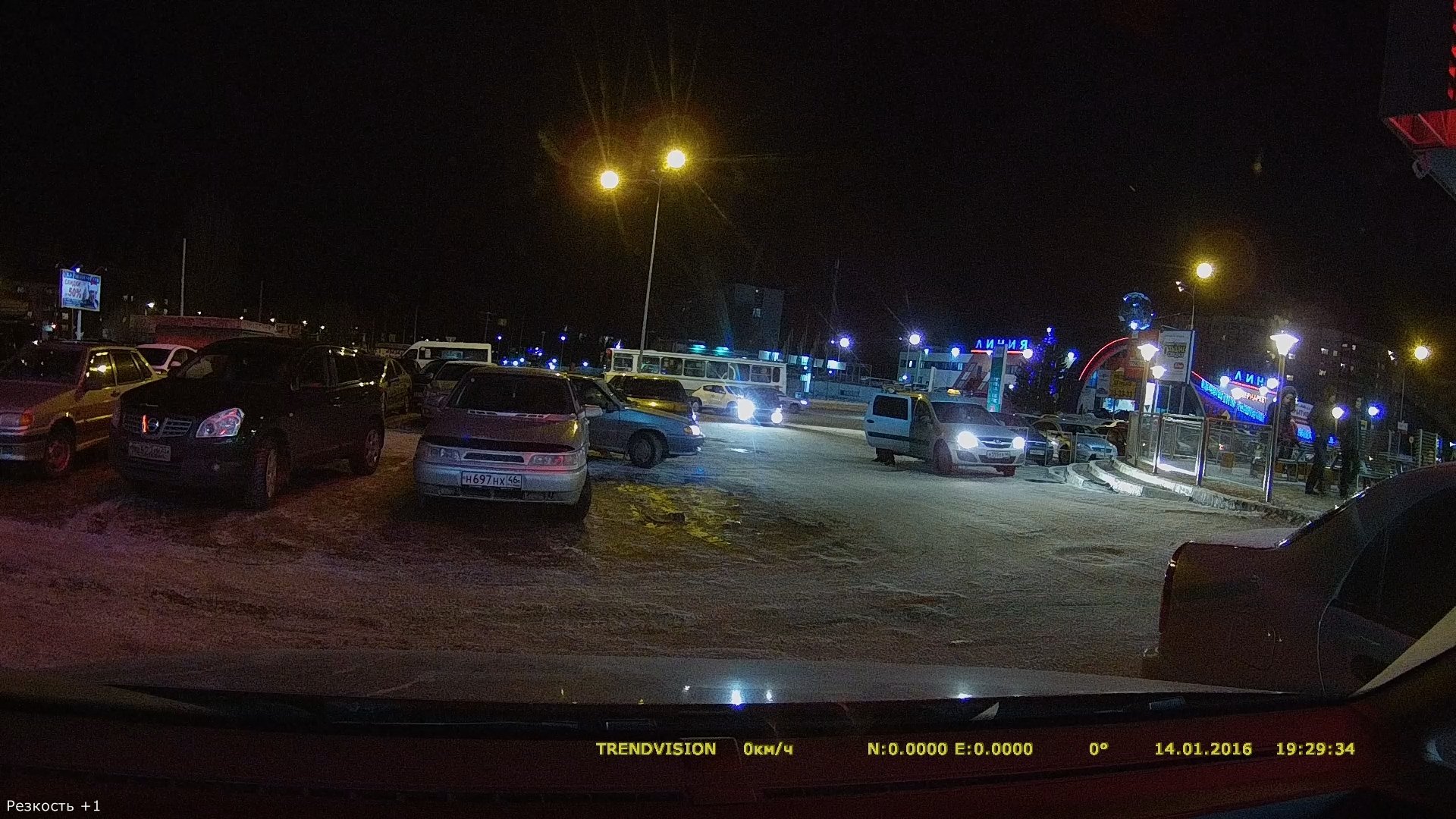

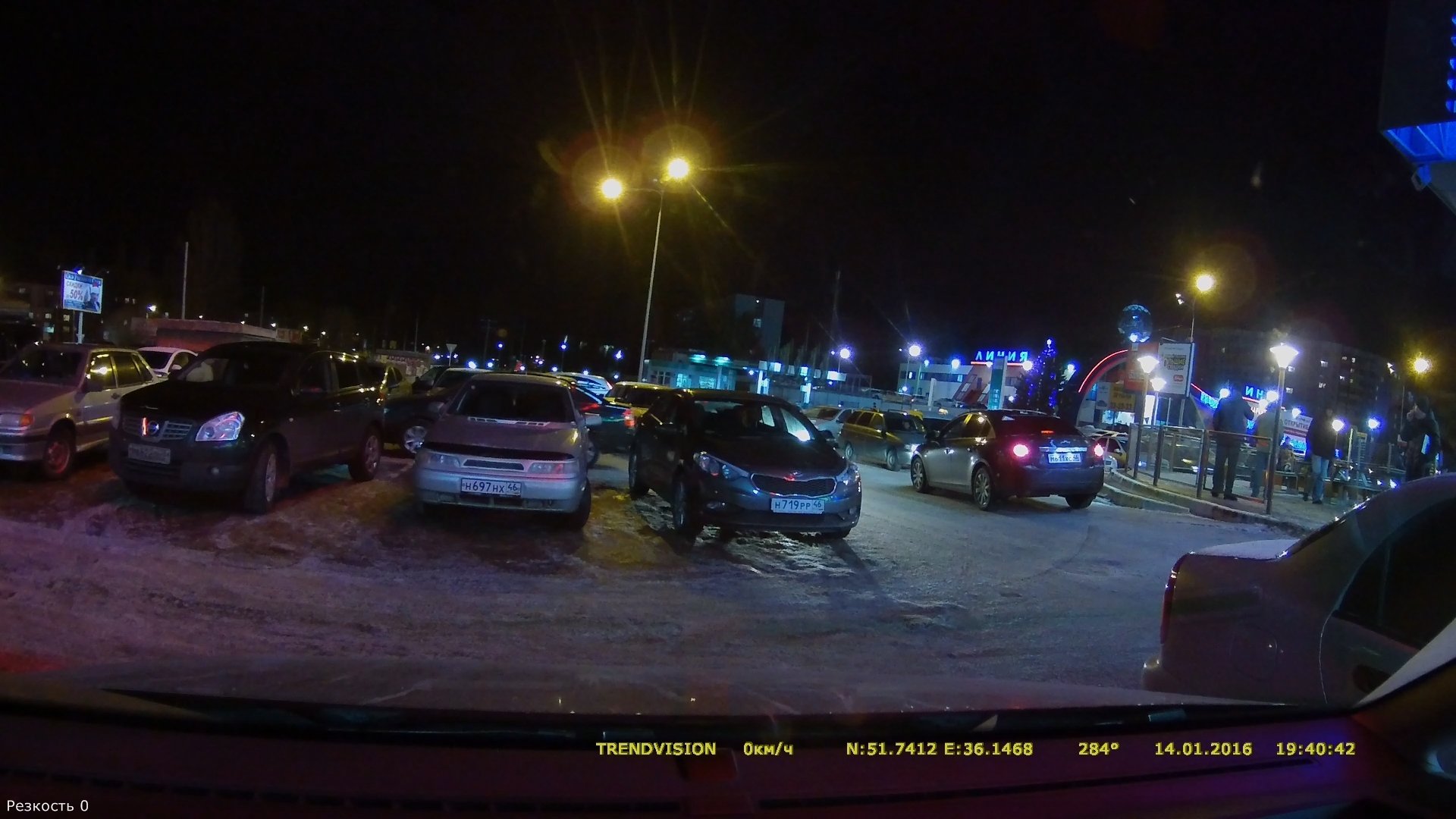

  20. Разница в резкости 0 и +1...
    Резкость...+1.jpg Резкость...0.jpg
    Тем, кто занимался плёночной фотографией, небольшое зерно даже оценят...)

    • Нравится Нравится x 4
    • Полезно! Полезно! x 3
    • Согласен Согласен x 1
    • Согласен Согласен x 2
