TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет

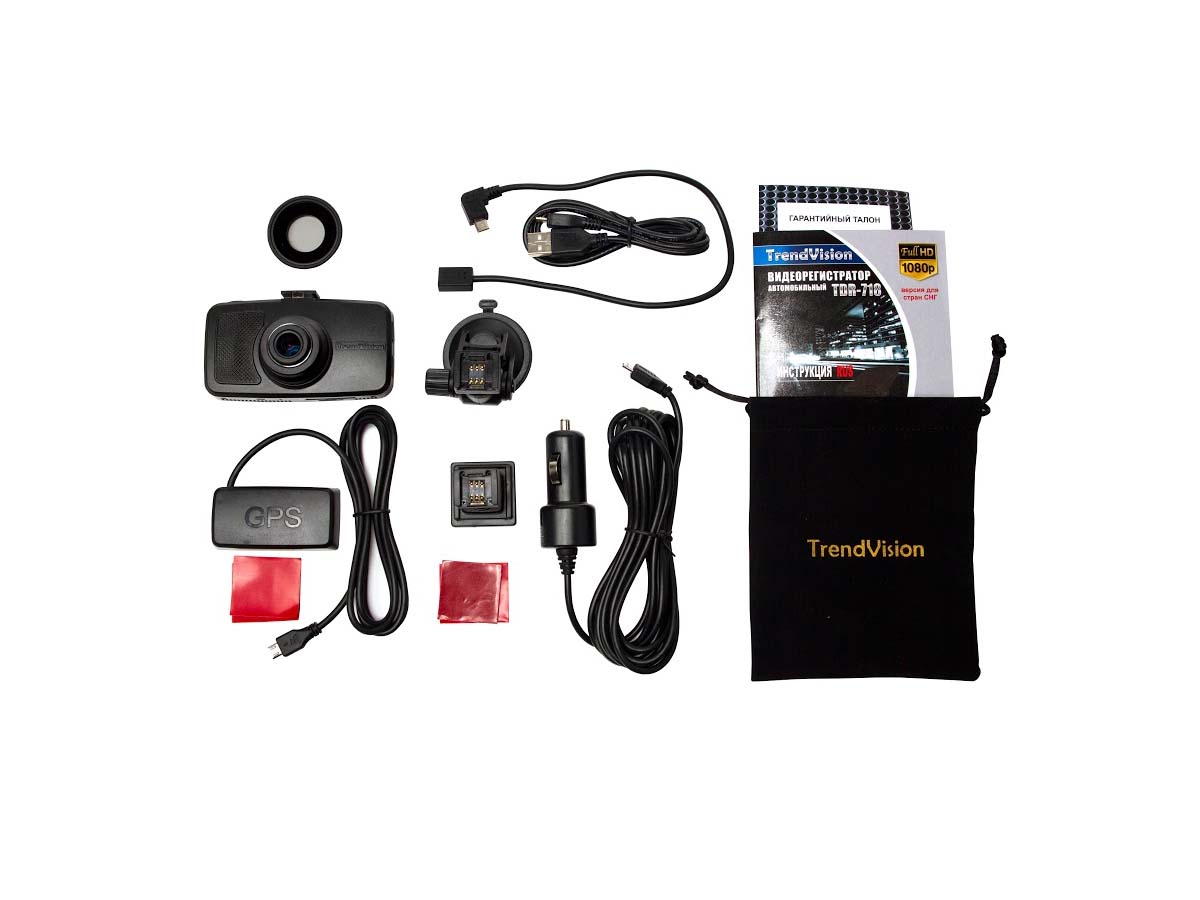

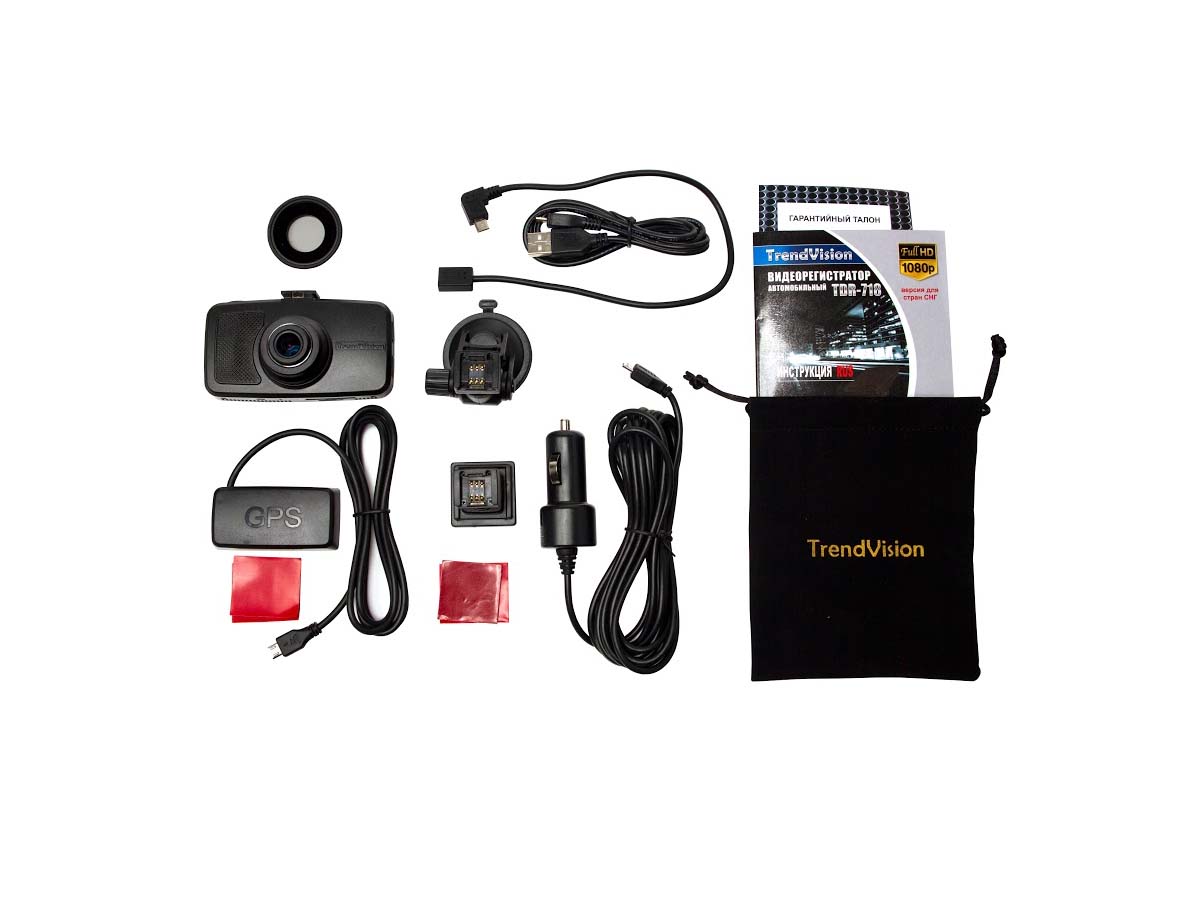

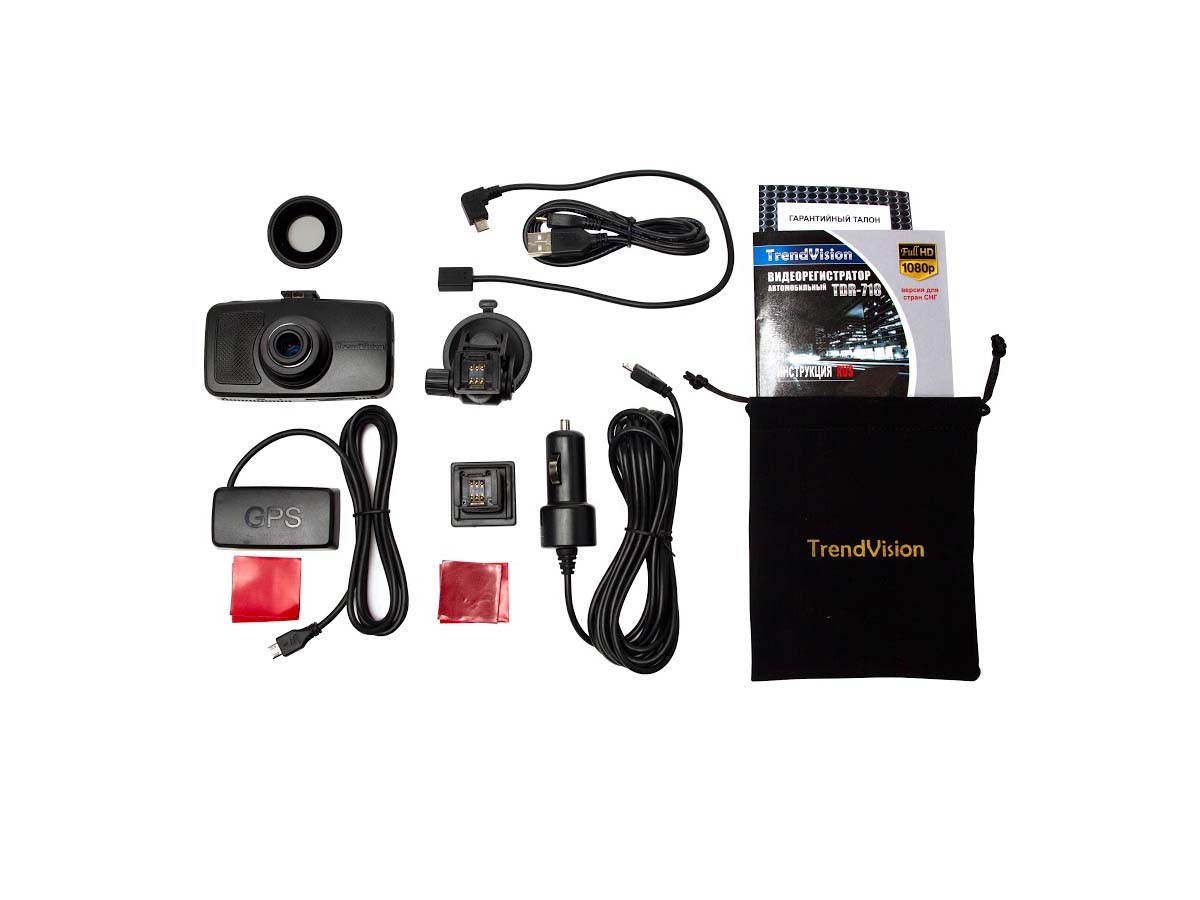

    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Этот кронштейн предназначен для автомобилей, у которых ветровое стекло расположено строго вертикально без наклона, иначе бы объектив регистратора со штатными кронштейнами уперся в стекло. В основном это автобусы и грузовые машины. Честь и хвала производителю, предусмотревшего и это.

    • Согласен Согласен x 4
    • Нравится Нравится x 1
    • Полезно! Полезно! x 1
  3. https://maps.yandex.ru/-/CVD15WJq - вот этот, к примеру, знак (40) мало кто замечает :)
    Потому как - "на ровном месте", без каких-либо особых изменений рельефа, школ и т.п.
    И заметить бывает сложно - тут и особенности дворников на современных автомобилях, которые вообще не чистят правый верхний угол стекла, и откушенная полоса маршрутного транспорта (и автобус в ней)...

    • Согласен Согласен x 2
  4. Ну да, он присутствует (я ведь на него ссылку дал), но на сайте на него сейчас ссылки нет.
    --- Сообщения Объединены, 26 янв 2016 ---
    Я тоже так думаю - однако ее там нет :)
    --- Сообщения Объединены, 26 янв 2016 ---
    Отпечатанный экземпляр, конечно, хорошо, однако возить с собой в отпуск кучу всяких книжечек (по регистратору, навигатору, сигналке, фотоаппарату, диктофону и т.д. и т.п.) гораздо неудобнее, чем всё это загрузить в электронном виде в планшет.
    --- Сообщения Объединены, 26 янв 2016 ---
    Спасибо! Как-то я его не заметил :) Но всё же когда проверяешь покупку в магазине, удобнее смотреть в листок, вложенный в коробку.

    #4623 NAA, 26 янв 2016
    Последнее редактирование: 26 янв 2016
  5. Я уж было подумал, что у меня глюки пошли...

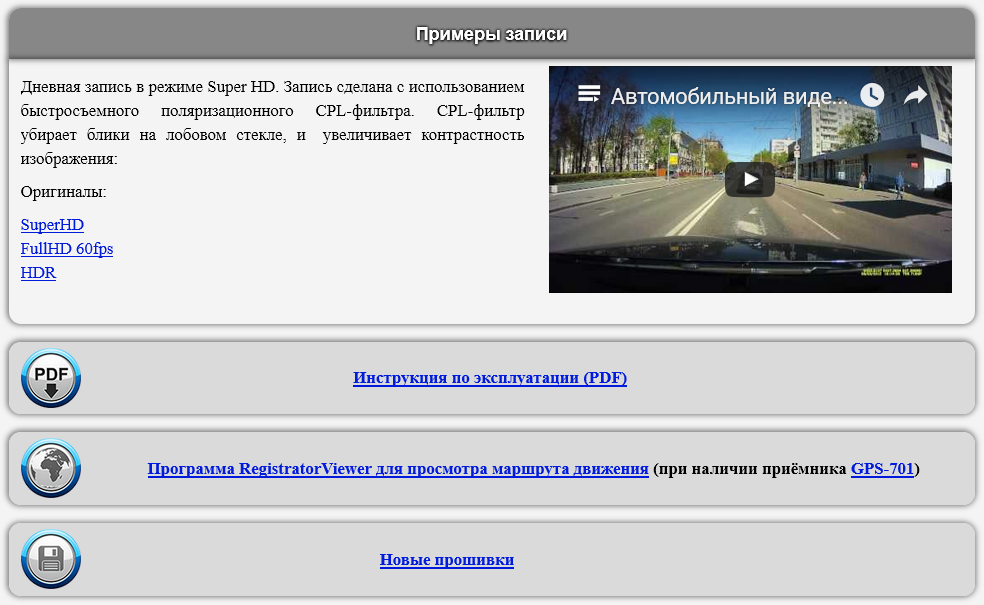

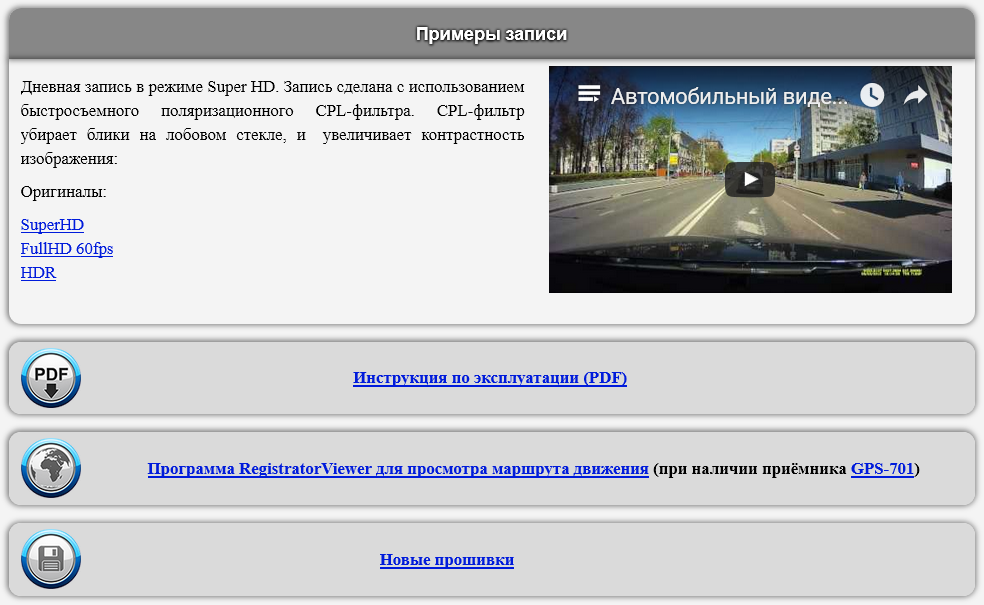

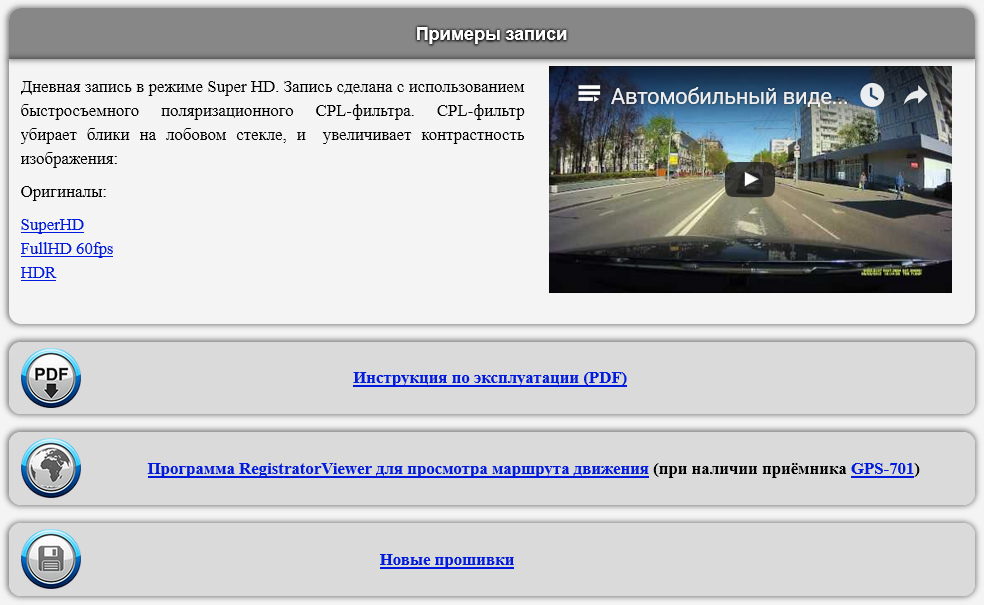

    http://trendvision.su/catalog/tdr-718gp/
    Как же нет: Снимок22.PNG Вот же верхняя ссылка на мануал в pdf
    Или мы о разных вещах говорим?
    --- Сообщения Объединены, 26 янв 2016 ---
    Так и этот ведь можно скачать и загрузить в планшет...
    --- Сообщения Объединены, 26 янв 2016 ---
    Это даже не обсуждается. Конечно, удобней.

    • Согласен Согласен x 1
    #4624 Alex58, 26 янв 2016
    Последнее редактирование: 26 янв 2016
  6. Ёлки-палки! Это уже 3-й сайт TrendVision :(
    Да, именно отсюда я и скачал две недели назад мануал.
    --- Сообщения Объединены, 26 янв 2016 ---
    Ну да, просто на новом сайте забыли ссылку на него сделать.

    • Нравится Нравится x 1
  7. @NAA, совместными усилиями таки нашли, хотя и прятался!

  8. Так я писал что не нужен именно диск, потому что всё можно скачать.

  9. Мобильные засады не такие уж и мобильные. +/-100 метров от указанной точки они гулять не могут. Вообще, могут, конечно, но это не такой простой процесс, как кажется.
    Радар по точке надо откалибровать. Точка эта будет занесена в их базу, так как со ссылкой на нее потом будет выписываться штраф.
    В G5 это было. Лично мне было удобно.
    Нет, к "балаболке" очень быстро привыкаешь. И потом, даже не очень уверенно себя чувствуешь, если GPS информер вдруг не включился (у G5 такие грешки бывали)
    Бывает…


    По старту записи. Я считаю, что это баг.

    Пример, рег подключен к компу через USBшнур. Регистратор видит себя «подключенным к ПК», то есть все ровно. Если его отсоединить от ПК, он перейдет в штатный режим, затем, зачем-то запишет 6-ти секундный файл, и только потом сам выключится.

    Может его позывы к постоянной записи все-таки ограничить?

    • Согласен Согласен x 3
  10. Давно уже пора!
    А то дело, не дело - "режим записи"...
    --- Сообщения Объединены, 26 янв 2016 ---
    В Датакаме, насколько помню, даже о лежачих полицейских предупреждал...
    И ничего, мозг, вроде бы, на месте.

    • Согласен Согласен x 2
  11. Я использую Гарминовскую сборку с полным комплектом предупреждений. И тоже мозг на месте...

  12. Вот так и должно быть! Чтобы каждый мог использовать то, что ему нужно и удобно.
    Это и был бы идеальный вариант... Надеюсь, что именно так и будет. Чтобы было ИЗ ЧЕГО выбирать.
    Если кому-то это кажется излишеством, есть кнопочки on/off.

    • Согласен Согласен x 4
  13. Мозг,мозг, я выше привел пример Пилота,любые базы надо тогда,как прошивки и спора небудет,захотел для начитанных,пж.:)

    • Нравится Нравится x 2
  14. Кому не нужен SpeedCam-вырубите. А мне удобно иметь на стекле один прибор, а не дублировать его еще и смартом. Нужен конвертер, а там уж кому стрелки, кому вся база выбирайте сами.

    • Согласен Согласен x 2
  15. И если верить мануалу (с. 19-20), так и есть в нашей модели (если не считать того, что населенные пункты пока не поддерживаются).

  16. Так никто уже и не спорит. Просто рассуждаем, что было бы лучше...
    Думаю, в идеале, все как раз к варианту Пилота и приближается. А там - какие могут быть споры?
    --- Сообщения Объединены, 26 янв 2016 ---
    Думаю, все это у нас будет.

    • Согласен Согласен x 1
  17. Хотел зарядить регистратор из коробки. Какие требования к заряднику? Достаточно просто к компу подключить? По идее, удобнее был бы зарядник на 220В.

  18. Зарядное у-во 5в, 1.5-2а. С запасом.

    • Спасибо! Спасибо! x 1
  19. Просветите, зачем хвостик микроUSB папа/мама?

  20. Достаточно.
    Для бытовой видеокамеры да. Для автомобильного видеорегистратора это лишнее. У меня от смартфона зарядка по идее должна подходить. Но у меня он заряжается, либо в машине, либо от USB.
    --- Сообщения Объединены, 26 янв 2016 ---
    И еще.
    Раскошелился наконец-то на карточку в 64ГБ.
    TransFlash 64Gb MicroSDXC Class 10 UHS-I Transcend Premium, TS64GUSDU1

    Хотел загнаться на 128GB, но с жабой не справился. Сейчас работает похожая, но на 32ГБ. Работает на максимальном битрейте в 36мбс и пока никаких сбоев за ней не замечено.
    Надеюсь, что и 64 не подведет.

    #4639 RadonVRN, 26 янв 2016
    Последнее редактирование: 26 янв 2016
  21. там хвостик - "с уголком"
    В зависимости от способа монтажа можно добавить хвостик и подключить удобнее.

    • Согласен Согласен x 1
