TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023

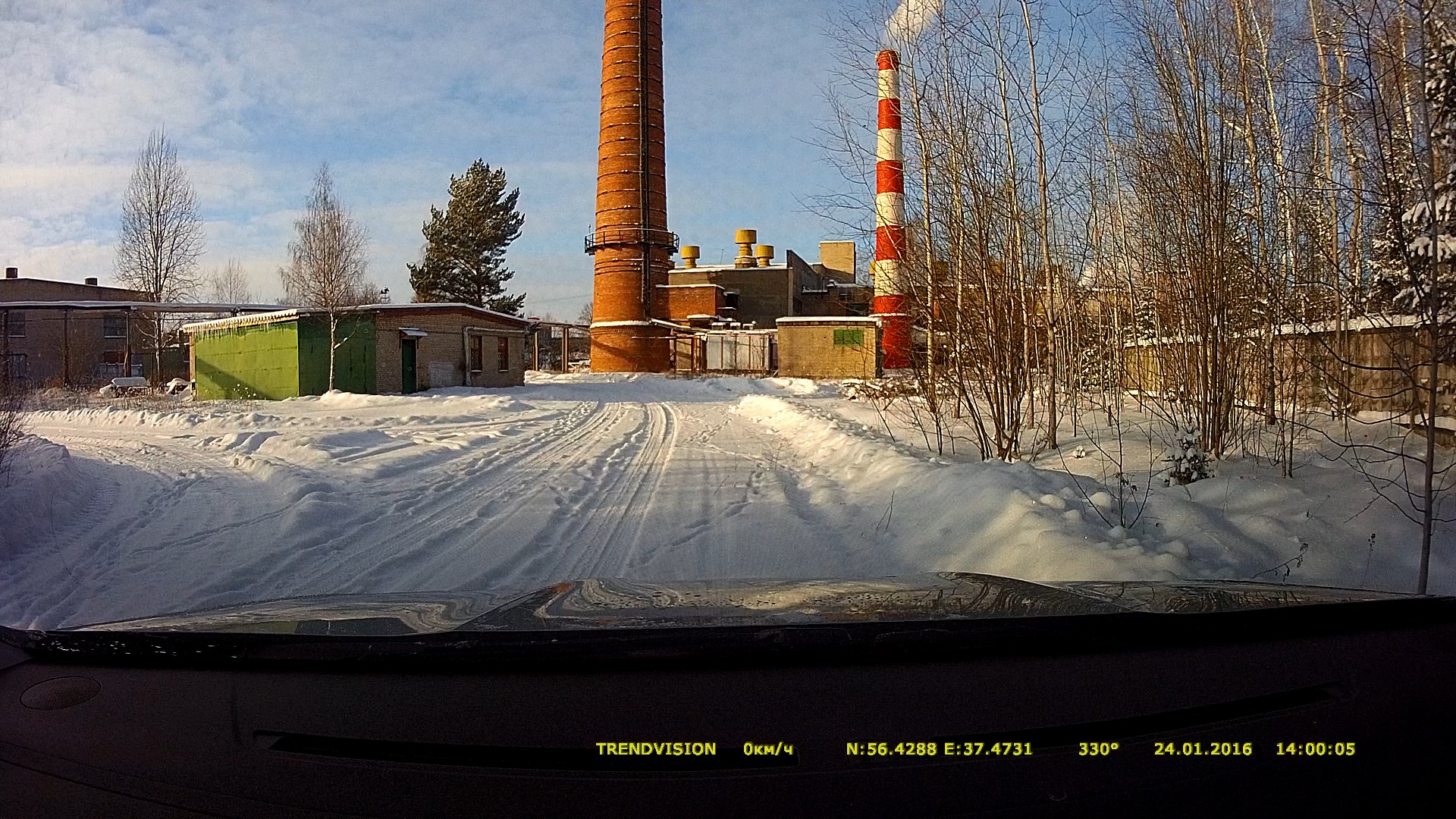

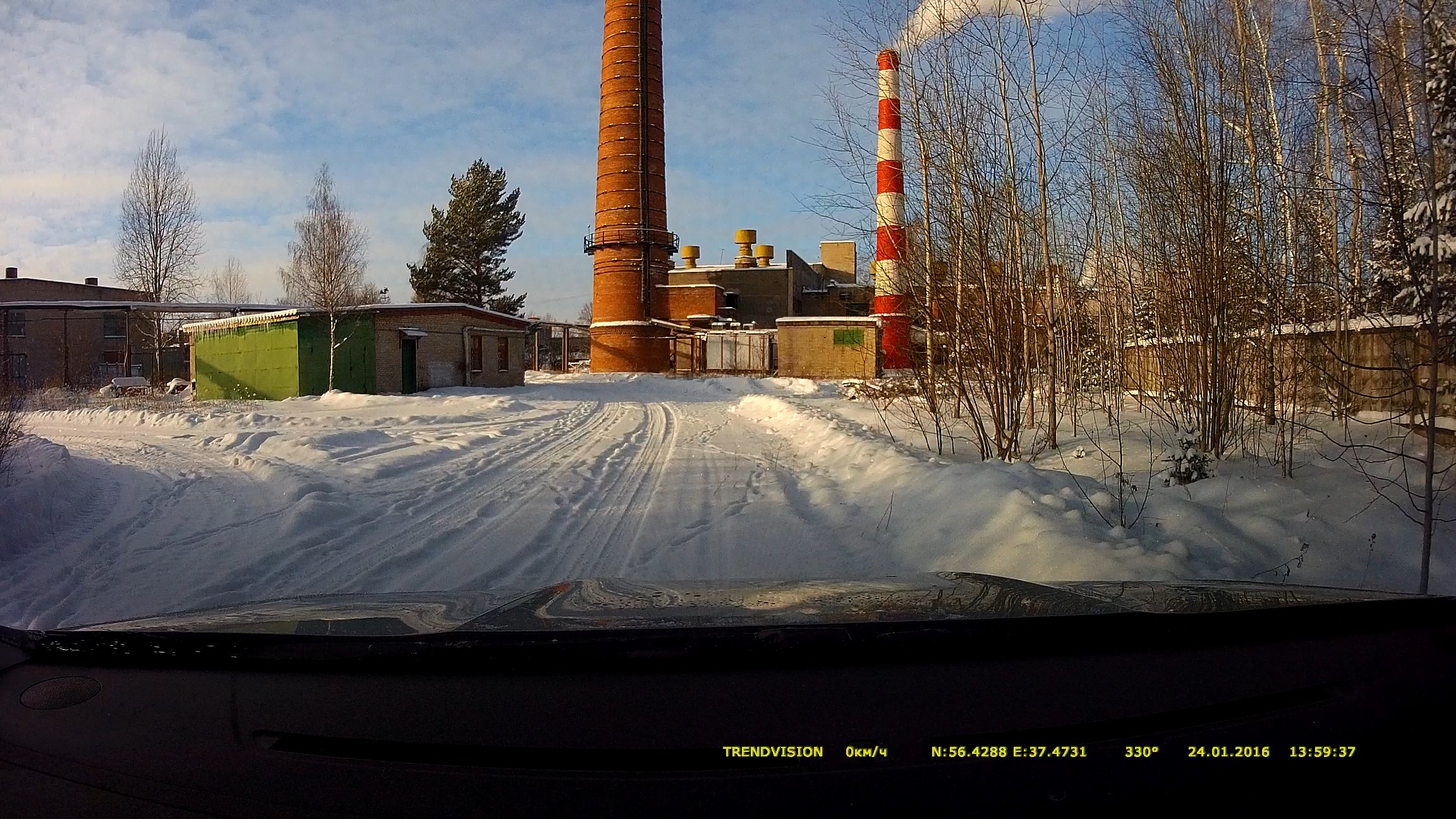

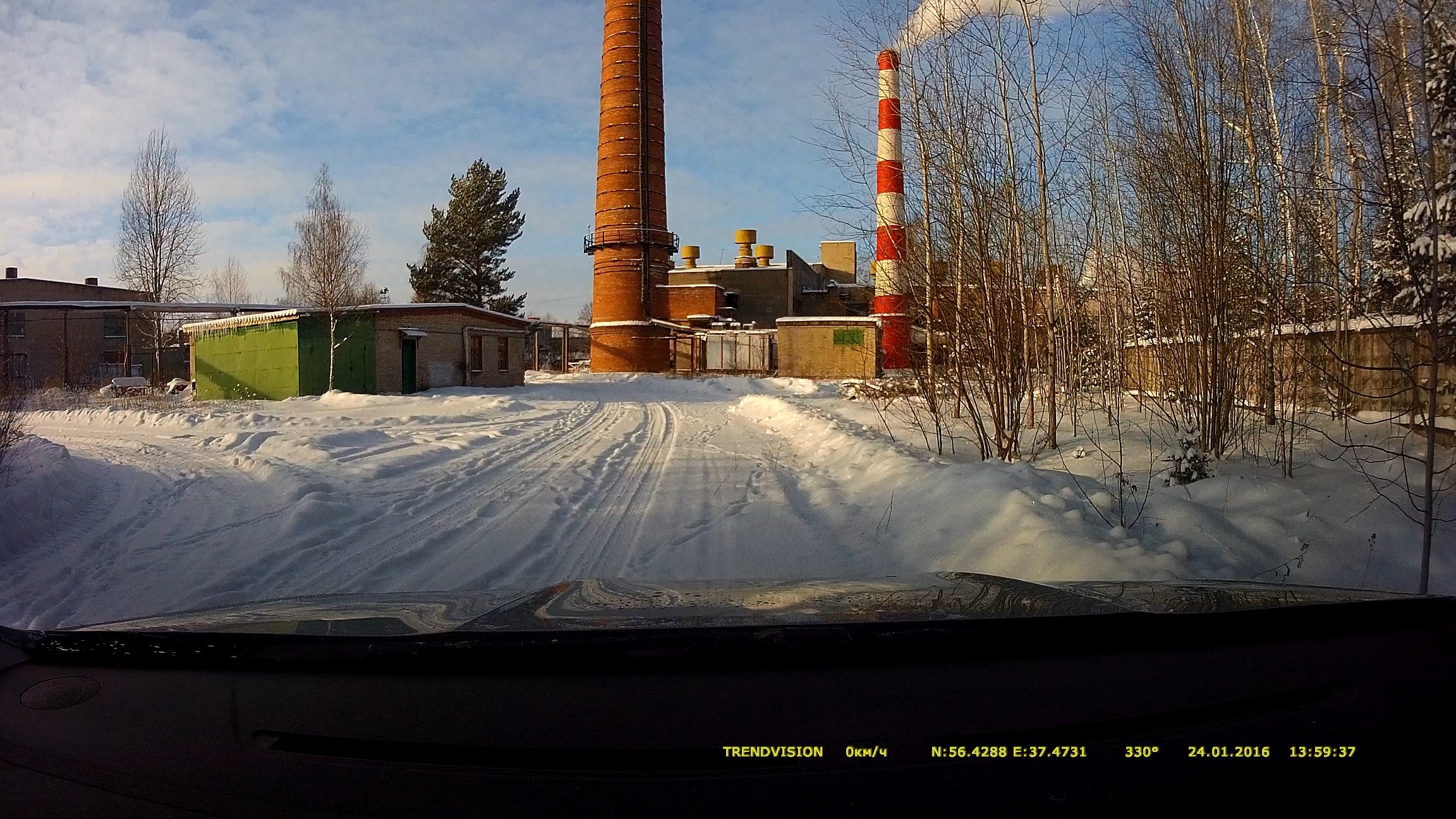

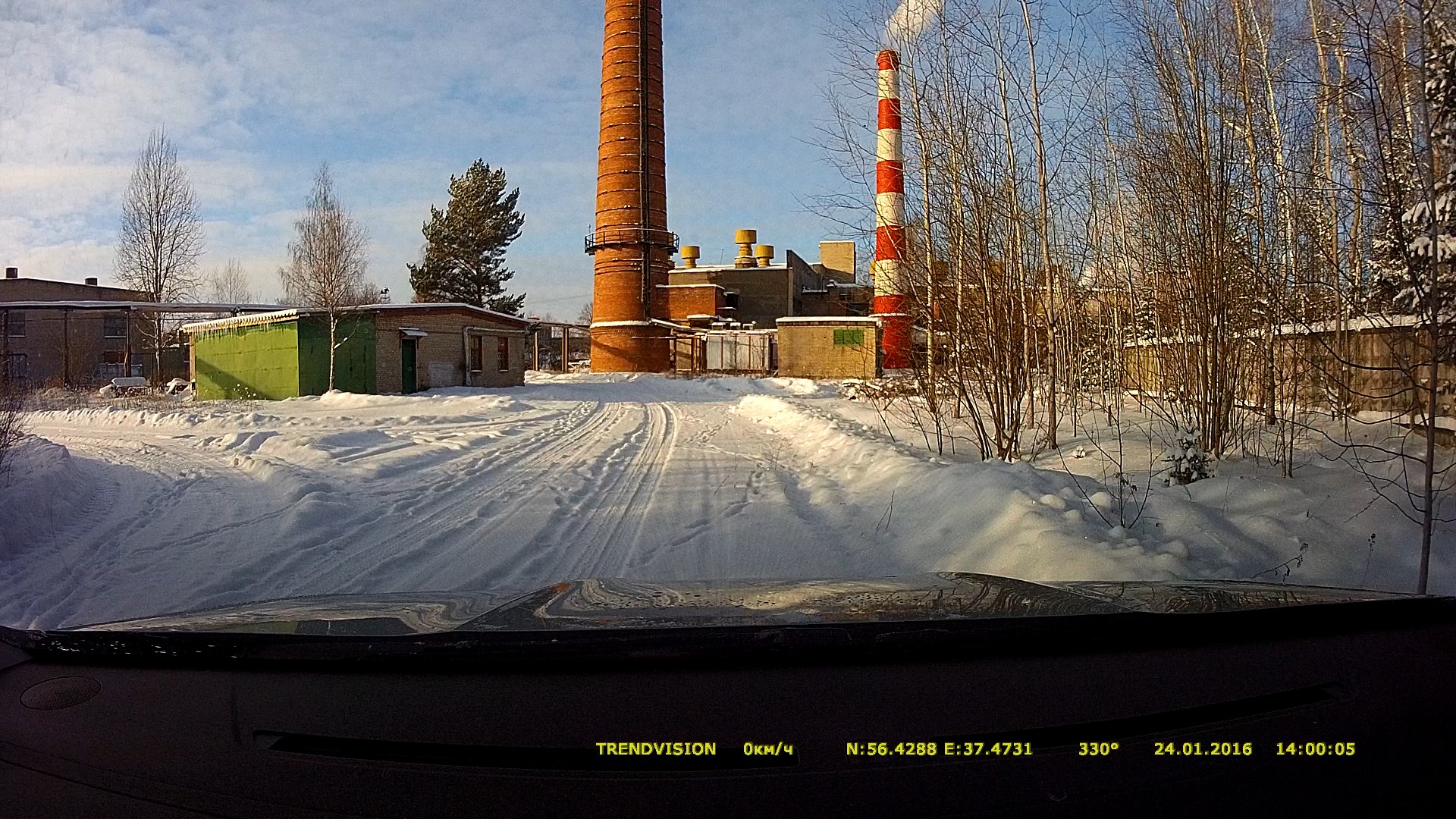

  2. Ну да, точно. На скрине 1920 детализация просто показалась получше..
    eneral
    Complete name : D:\1920х1080.mp4
    Format : MPEG-4
    Format profile : Base Media
    Codec ID : isom (mp41/avc1)
    File size : 86.4 MiB
    Duration : 22s 699ms
    Overall bit rate mode : Variable
    Overall bit rate : 31.9 Mbps
    Encoded date : UTC 2016-01-24 12:21:17
    Tagged date : UTC 2016-01-24 12:21:17
    Writing application : vlc 2.2.1 stream output
    Comment : QuickTime 6.0 or greater

    Video
    ID : 2
    Format : AVC
    Format/Info : Advanced Video Codec
    Format profile : [email protected]
    Format settings, CABAC : Yes
    Format settings, ReFrames : 1 frame
    Format settings, GOP : M=1, N=8
    Codec ID : avc1
    Codec ID/Info : Advanced Video Coding
    Duration : 22s 656ms
    Bit rate mode : Constant
    Bit rate : 32.0 Mbps
    Width : 1 920 pixels
    Height : 1 088 pixels
    Original height : 1 080 pixels
    Display aspect ratio : 16:9
    Frame rate mode : Constant
    Frame rate : 29.970 (30000/1001) fps
    Color space : YUV
    Chroma subsampling : 4:2:0
    Bit depth : 8 bits
    Scan type : Progressive
    Bits/(Pixel*Frame) : 0.511
    Stream size : 86.2 MiB (100%)
    Language : English
    Encoded date : UTC 2016-01-24 12:21:17
    Tagged date : UTC 2016-01-24 12:21:17
    Color range : Full

    Audio
    ID : 1
    Format : AAC
    Format/Info : Advanced Audio Codec
    Format profile : LC
    Codec ID : 40
    Duration : 22s 699ms
    Source duration : 22s 684ms
    Bit rate mode : Variable
    Bit rate : 64.0 Kbps
    Maximum bit rate : 83.6 Kbps
    Channel(s) : 1 channel
    Channel positions : Front: C
    Sampling rate : 48.0 KHz
    Frame rate : 46.875 fps (1024 spf)
    Compression mode : Lossy
    Stream size : 177 KiB (0%)
    Source stream size : 177 KiB (0%)
    Language : English
    Encoded date : UTC 2016-01-24 12:21:17
    Tagged date : UTC 2016-01-24 12:21:17
    mdhd_Duration : 22699
    General
    Complete name : D:\2304х1296.mp4
    Format : MPEG-4
    Format profile : Base Media
    Codec ID : isom (mp41/avc1)
    File size : 121 MiB
    Duration : 28s 75ms
    Overall bit rate mode : Variable
    Overall bit rate : 36.1 Mbps
    Encoded date : UTC 2016-01-24 12:17:10
    Tagged date : UTC 2016-01-24 12:17:10
    Writing application : vlc 2.2.1 stream output
    Comment : QuickTime 6.0 or greater

    Video
    ID : 2
    Format : AVC
    Format/Info : Advanced Video Codec
    Format profile : Main@L5
    Format settings, CABAC : Yes
    Format settings, ReFrames : 1 frame
    Format settings, GOP : M=1, N=8
    Codec ID : avc1
    Codec ID/Info : Advanced Video Coding
    Duration : 28s 61ms
    Bit rate mode : Constant
    Bit rate : 36.0 Mbps
    Width : 2 304 pixels
    Height : 1 296 pixels
    Display aspect ratio : 16:9
    Frame rate mode : Constant
    Frame rate : 29.970 (30000/1001) fps
    Color space : YUV
    Chroma subsampling : 4:2:0
    Bit depth : 8 bits
    Scan type : Progressive
    Bits/(Pixel*Frame) : 0.402
    Stream size : 121 MiB (100%)
    Language : English
    Encoded date : UTC 2016-01-24 12:17:10
    Tagged date : UTC 2016-01-24 12:17:10
    Color range : Full

    Audio
    ID : 1
    Format : AAC
    Format/Info : Advanced Audio Codec
    Format profile : LC
    Codec ID : 40
    Duration : 28s 75ms
    Source duration : 28s 56ms
    Bit rate mode : Variable
    Bit rate : 64.0 Kbps
    Maximum bit rate : 69.4 Kbps
    Channel(s) : 1 channel
    Channel positions : Front: C
    Sampling rate : 48.0 KHz
    Frame rate : 46.875 fps (1024 spf)
    Compression mode : Lossy
    Stream size : 219 KiB (0%)
    Source stream size : 219 KiB (0%)
    Language : English
    Encoded date : UTC 2016-01-24 12:17:10
    Tagged date : UTC 2016-01-24 12:17:10
    mdhd_Duration : 28075

    • Согласен Согласен x 1
  3. Да и видео это мне больше нравится. Катаюсь постоянно с разрешением 1920х1080х30, другие ставлю только для каких-либо сравнений.

    • Согласен Согласен x 2
    • Нравится Нравится x 1
  4. Да она на самом деле лучше. Не может же нам двоим казаться))

  5. Да. детализация в 1920х1080х30 лучше чем 2304х1296х30

    • Согласен Согласен x 3
  6. Сделал увеличение "стоп кадров", разницы практически нет. Не понятно то ли не хватает битрейта для SHD, то ли процессор не справляется с кодировкой. Но факт то что SHD пока ни какого преимущества не несет, увы.


    Вложения:

    • Спасибо! Спасибо! x 1
  7. Доброй ночи!
    А у ВАС монитор SuperHD и соответствующее железо?

    • Не Согласен Не Согласен x 2
    • Согласен Согласен x 1
  8. Чтобы увидеть детализацию на стоп-кадре, не нужен ни супер монитор, ни железо.

    • Нравится Нравится x 2
    • Согласен Согласен x 2
  9. Доброй! Железо обычное. SuperHD монитор не требуется что бы увеличить картинку. Воспользовался фото редактором Gimp. Можно то же самое проделать и в paint.

    • Нравится Нравится x 2
    • Согласен Согласен x 2
  10. Добрый день всем!
    Есть вопрос по SpeedCam, точнее, по базам самих радаров. Складывается такое ощущение, что база с пробелами - не о всех камерах есть предупреждения или только в одном направлении. Город Орел. В базе с сайта http://speedcamonline.ru все радары в городе есть и, вроде как, актуальны. Так, собственно, сам вопрос - откуда берется сама база?

  11. Укажите типы радаров которые есть на спидкам и нету в базе. Возможно берётся база только стрелки и малошумки, в таком случае стационарных крисов и Арен в базе не будет, потому что они обычными детекторами хорошо ловятся.

    • Согласен Согласен x 1
  12. Это действительно так и это неоднократно было проверено. Сам давно остановился на этом режиме и больше не экспериментирую. Почему преимущество режима SuperHD не заметно? Теоретически ведь все «козыри» у SuperHD. В чем причина, не знаю. Только Калининград это мог бы объяснить. Самое лучшее по качеству видео сегодня обеспечивает прошивка ORANGE-4 в режиме FullHD 1920х1080 30p, качество - ОТЛИЧНОЕ, замер экспозиции – ТОЧКА.

    • Согласен Согласен x 3
    • Спасибо! Спасибо! x 1
    • Полезно! Полезно! x 1
    #4571 Туляк, 25 янв 2016
    Последнее редактирование: 25 янв 2016
  13. Вот из http://speedcamonline.ru
    7375. Маломощный Адрес: 57-05-КРД Орел Скорость: 60 Курс: 198
    7376. Маломощный Адрес: 57-05-КРД/2 Орел Скорость: 60 Курс: 18
    регистратор молчит,радар работает точно. И мобильные засады в сторону Брянска как-то только в одном направлении, хотя там сидят почти всегда в обе стороны (район д. Звягинок).

  14. Подскажите кто знает как добавить камеры в базу speedcam, некоторых камер нет в базе нашего ВР. г. Волжский Волгоградская область.

  15. Добрый день!
    А кто с этим спорит?

    Это утверждать не корректно ,не имея на то технических возможностей! ИМХО.

  16. А 1080р 60 кадров как по сравнению 1080р 30 кадров? Для дневного времени суток.

  17. Особого преимущества 60 кадров в секунду в сравнении с 30 кадрами в секунду не заметил, разве только места на карте памяти ролики занимают больше. Кто-то на форуме писал, что 45 кадров в секунду обеспечивают более плавное видео в сравнении с 30 кадрами.

    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #4576 Туляк, 25 янв 2016
    Последнее редактирование: 25 янв 2016
  18. А какие технические возможности для этого нужны?! По моему это можно сделать даже на смартфоне. Практически любой видео плеер умеет сохранять стоп-кадр. Сохраняете две картинки, увеличиваете и сравниваете качество. Все просто. Что бы действительно увидеть разницу в качестве - наверно нужно ждать модели с 4К.

    #4577 diger.mpt, 25 янв 2016
    Последнее редактирование: 25 янв 2016
  19. Нет!С базой действительно в последнем обновлении много недочётов.Крисов стационарных много,беда в том,что они обозначены просто как стационарный радар и голосит о них регистратор постоянно(а о некоторых молчит).Корректировать и фильтровать нет возможности,от этого спидкам в регистраторе стал раздражать.По прежнему ругается на Кордоны Кречетом,при том,что куратор базы у нас по Воронежу человек грамотный.

    • Полезно! Полезно! x 1
  20. Лучше вместо гонки мегапикселей и разрешений, матрицу покрупнее, а то с динамическим диапазоном пока грустно. В условиях пасмурного подмосковного январского дня уже примерно с 16 часов цифры на встречных номерах замыливаются шумом. И даже о FHD речь, к сожалению, не идет. Причем глаз еще не видит уменьшения света, относительно середины дня, а рег.вынужден увеличивать выдержку, попутно увеличивая шум.

    • Нравится Нравится x 1
    • Согласен Согласен x 1
  21. Не знаю, как другим, мне глубоко фиолетово к радару какого типа я приближаюсь, ведь в случае превышения установленной скорости штраф придёт независимо от модели радара. Главное, чтобы предупредил в случае превышеия скорости о приближении к радару и необходимости снизить скорость. К примеру на MapCamDroid все стацинарные камеры так и называются без разделения на типы и модели просто и логично и меньше путаницы.

    • Согласен Согласен x 7
    • Нравится Нравится x 1
Яндекс.Метрика Рейтинг@Mail.ru
