TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Калининград, а почему различима разница в яркости в примерах с функцией HDR? И пожалуйста Ваше мнение о применении данной функции в дневное время. А Вам известен битрейт в стоковой прошивке? Какой он?

  3. Я скачал только последнюю пару роликов. Тяжёлые они, конечно...)
    И в этой паре роликов видео разное, по причине разных режимов HDR...
    Слева сток HDR ON, справа МОД HDR OFF...

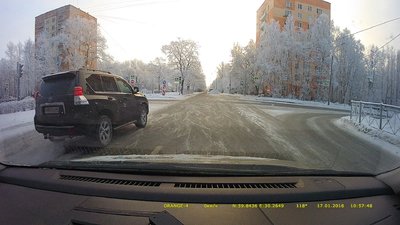

    1.jpg 2.jpg 3.jpg 4.jpg 5.jpg 6.jpg
    7.jpg 8.jpg 9.jpg 10.jpg
    --- Сообщения Объединены, 17 янв 2016 ---
    Битрейт в стоке...
    В супер-разрешениях: 28-24-20-16Мбит
    В FullHD и HDR: 24-20-16-12Мбит

    • Полезно! Полезно! x 2
    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #4302 Kaliningrad, 17 янв 2016
    Последнее редактирование: 18 янв 2016
    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
  4. Речь идет о сыром софте, если Вы не поняли. А основная карта или второстепенная - это понятие абстрактное и зависит от ПО! О нем и речь. Мои замечания касаются недоработок интерфейса. Если разработчикам интересен фидбэк, то они примут мое сообщение во внимание.
    Что же касается аппаратных ограничений, то я о них в курсе. 18Мбит/с меня пока устраивает.

    • Не Нравится Не Нравится x 2
  5. Я вот например хочу, чтобы при включении редик произносил "Мой господин". А смысл. Процентов 80 потребителей хватает настроек по умолчанию. И за чем производителю ухудшать потребительские характеристики товара.

    • Не Нравится Не Нравится x 2
    • Согласен Согласен x 1
  6. Вы не один - я тоже так лопухнулся на 6.000 рублей в легкую, потому что через полгода после выпуска ВР разработчики поняли, что слот микросд быстрее :D:D:D шоб я так больше не лопушился :confused:

    • Нравится Нравится x 1
    • Согласен Согласен x 1
  7. Добрый!
    Прекрасно ВАС понимаю и согласен на 100% , но не нужно сгущать краски. Представитель TV писал , что все исправят.

    • Нравится Нравится x 1
  8. Не я чисто по-русски 128 гБ SD :Dхоть винду устанавливай :rolleyes:теперича она у меня для "протоколу" :D не дай-то бог (шутка), вставил я евоную в фотоаппарат, думаю, при той скорости фотографий - мне хватит лет на 20 теперь её)))
    Но разработчиков и похвалю, молодцы, что в разделе прошивка на старом сайте (кстати, который юзабельнее, чем новый) написали грамотную инструкцию по прошивке, потому что я за то, что лучше ОДИН раз написать толково, чем тысячу раз отписываться.

    • Нравится Нравится x 1
    #4308 Strahov, 17 янв 2016
    Последнее редактирование модератором: 17 янв 2016
  9. @Kaliningrad а можно в следующем моде экономичный битрейт 24 мбс? В Orange-4 экономичный сейчас 20. Чтобы было 36-32-28-24, вроде красиво получится :)
    Спасибо!

    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 2
  10. Это называется парковочный режим. Принцип его описан тут

    • Полезно! Полезно! x 2
  11. Этот велосипед уже изобретён естествоиспытателем из Тулы))
    Страниц так очень много назад.

    • Нравится Нравится x 2
    • Согласен Согласен x 1
    • Полезно! Полезно! x 1
  12. К тому же попсово выглядит,не по мужски.Есть в продаже более брутальные чёрные.:confused:
    Сегодня выявил одну особенность вечерней экспокоррекции.По умолчанию в прошивке сейчас - 0,7.Так вот,темно,не так как на улице
    2016-01-17 20-27-07 Скриншот экрана.png
    А вот с 0,0 то что доктор прописал
    2016-01-17 20-28-15 Скриншот экрана.png
    В дальнейшем,с нарастанием темноты -0,7 отлично
    2016-01-17 20-33-03 Скриншот экрана.png

    • Нравится Нравится x 3
    • Полезно! Полезно! x 1
  13. Вечер удался наснимал роликов в разных режимах с заводской прошивкой
    Скачать ролики можно там https://cloud.mail.ru/public/Cj1G/6r8ZSjJrN
    В одном ролике ошибся !!!!! сказал "контраст" на самом деле "резкость+1"
    А так же есть ролики 710 модели - синхронные смотрим ветку http://videoregforum.ru/threads/trendvision-mr-710gp.1435/page-9#post-73908

    • Нравится Нравится x 3
    • Полезно! Полезно! x 2
  14. Огромное спасибо вам за проделанную работу. Понравилось всё. И размер роликов в том числе))
    Мой вывод прост. Всё отлично, пользоваться можно всем.
    Однако про HDR есть небольшое замечание. Пока не вижу смысла в использовании этой функции днём, принципиально не ухудшает, но и большого смысла не заметно. Если только солнце в лоб, но не переключаться же ради этого.
    Однако в ночное время полагаю эту функцию необходимой. Поясню своё мнение.
    Уже приводил эту цитату, регистратор предназначен для свидетельствования в неразрешимо спорных ситуациях, а не для фиксации номеров, которая в ночное время всё равно не особо получается. Так вот, без HDR, на неосвещённых дорогах, мы видим узкую полоску в свете фар, а с включенным HDR видимость куда шире.
    Когда кому-то прыгнут под колёса из темноты, спасти от тюрьмы сможет только демонстрация видео на котором будет видно, что это именно прыжок под колёса, а не наезд на пешехода.
    Больше, на мой взгляд, HDR ни для чего особо и не нужен.
    Всё написанное есть только моё личное мнение. Ни кому его не пытаюсь навязать.

    • Нравится Нравится x 2
    • Спасибо! Спасибо! x 1
    • Полезно! Полезно! x 1
  15. Приветствую.
    Стал обладателем 718-го. Покатал пока мало. День на стоке от 12.01 и сегодня на Orange4. Днем картинка красивая и по читаемости номеров все очень хорошо. В темное время со стоком, все по умолчанию, экспо "точка", 1296р -засвет номеров от фар. Orange по темноте пока не кактал, но учитывая, что в плане экспозиции они теперь одинаковые, вряд ли будет серьезная разница. Но это пока первые впечатления. Буду экспериментировать.
    Увы, заметил неприятный момент после того как машина простоит пару часов на улице с 718ым в бардачке. Сажусь вставляю рег в держатель, включаю зажигание и никакой реакции, синий индикатор НЕ светится. Жду секунд 30 - бесполезно. Выключаю и после маленькой паузы включаю зажигание- пофигу. Даю чуток постоять под напряжением (прогреться?). Еще раз перебрасываю напругу зажиганием или разъемом прикуриватели - рег стартует и дальше работает без претензий. Три раза оставлял рег в машине и каждый раз видел подобный сбой включения по подаче напряжения. Как-то не получается "повесил и забыл", к огромному сожалению. Да и сейчас по морозу хочется побыстрее завести, прогреть и ехать, а не уговаривать регистратор проснуться.
    Никто не замечал такой бяки? Или все бережно хранят его в мешечке и в теплом кармане пальто? Да и мороз не 30 и не 20. Всего около -10.
    Очень хотелось бы услышать мнение представителя TrendVision, как это победить.

    • Полезно! Полезно! x 1
  16. @DDJ ,HDR может показать то,чего ночью своим глазом не увидишь.Не уверен,что сумеешь отмазаться.
    Одно точно,если он есть,значит должен работать во благо,а не просто быть.

  17. Я ночью езжу с HDR)) Подтвердить ваше высказывание не могу. Я вижу не меньше)) Знаете, вот специально обращал внимание.
    Есть мнение, что регистратор не должен фиксировать то, что не может увидеть водитель. В целом, согласен с этим. Однако, как мне кажется, я привёл вполне конкретный и понятный пример когда именно HDR может спасти от, ну фиг с ним, не от тюрьмы, но от колонии-поселения, точно.
    Ну не могу я найти видео, на котором смутная тень кинулась под колёса. Он умер в больнице, а машина была восстановлена через месяц по каско. Там было уличное освещение, что заменило HDR, а также дешёвый рег, который не подвёл, не отказал в нужный момент, и снял кидающуюся под колёса практически тень. Кстати, это подтверждение того, что надёжность важнее качества видео.
    --- Сообщения Объединены, 17 янв 2016 ---
    В случае наезда на пешехода совершенно не важно видели вы его или нет. Отвечать придётся одинаково, в том числе и по 1079 ГК РФ.
    А вот его злонамеренные действия из темноты HDR и поможет снять.

    • Нравится Нравится x 2
    • Согласен Согласен x 2
    #4318 DDJ, 17 янв 2016
    Последнее редактирование: 17 янв 2016
  18. В целом общая оценка твердая 5. Видео всех роликов достойное. Последняя официальная прошивка радует. Начинающим пользователям можно устанавливать заводские настройки и смело эксплуатировать аппарат. А в дальнейшем каждый желающий может и поэкспериментировать и найти свое - лучшее. Спасибо Евгений!

    • Нравится Нравится x 1
    #4319 Туляк, 17 янв 2016
    Последнее редактирование: 18 янв 2016
    • Полезно! Полезно! x 2
