TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Я как раз читаю и более внимательно, чем вы, и читаю отсюда http://trendvision.su/firmware/proshivka-tdr-718/
    цитирую "выберите пункт "СБРОС НАСТРОЕК" и ОБЯЗАТЕЛЬНО установите заводские настройки" - лично я это понимаю так - сбросил настройки и обязательно установить заводские настройки, а если не так, то зачем дописывать с выделением слова ОБЯЗАТЕЛЬНО установите заводские настройки???????
    Не проще написать так выберите пункт СБРОС НАСТРОЕК??? Зачем добавлять фразу "установите и т.д." для меня это повод был помимо сброса настроек искать некие таинственные "заводские" Зачем путать-то? Как говорил АПЧХИ Чехов - "краткость сестра таланта".
    И повторю вопрос - а где спидкам-то?
    PS C помощью DirectUSB - там вообще ничего не увидел компьютер (винда8.1) и цифровая подпись отключена - так что я этот метод отверг, времени нет разбираться, диспетчер устройств определил как неопознанное устройство со всеми вытекающими.
    И не повезет тому, кто с помощью программы захочет обновиться если АКБ дохлыЙ, так как при подключении ВР к компу - написано Подключение к ПК и что дальше? Это был еще повод прошиться с карты.
    PS И надоели советники "учите инструкцию" - нечего сказать по существу - лучше промолчать.

    #2821 Strahov, 3 дек 2015
    Последнее редактирование: 3 дек 2015
  3. Покатался с новой прошивкой ,впечатления на высоте!
    Скоро ночь поеду поснимаю
    Качаем день https://cloud.mail.ru/public/BRob/5nxq7SQgE
    Тюбик тоже есть


    • Спасибо! Спасибо! x 4
    • Полезно! Полезно! x 3
    • Нравится Нравится x 1
  4. @Евгений Курск где спидкам?
    PS Ночью, ночью снимайте))) там все сразу понятно

  5. Все в ваших руках :)

    • Нравится Нравится x 1
  6. Трудно не согласиться...

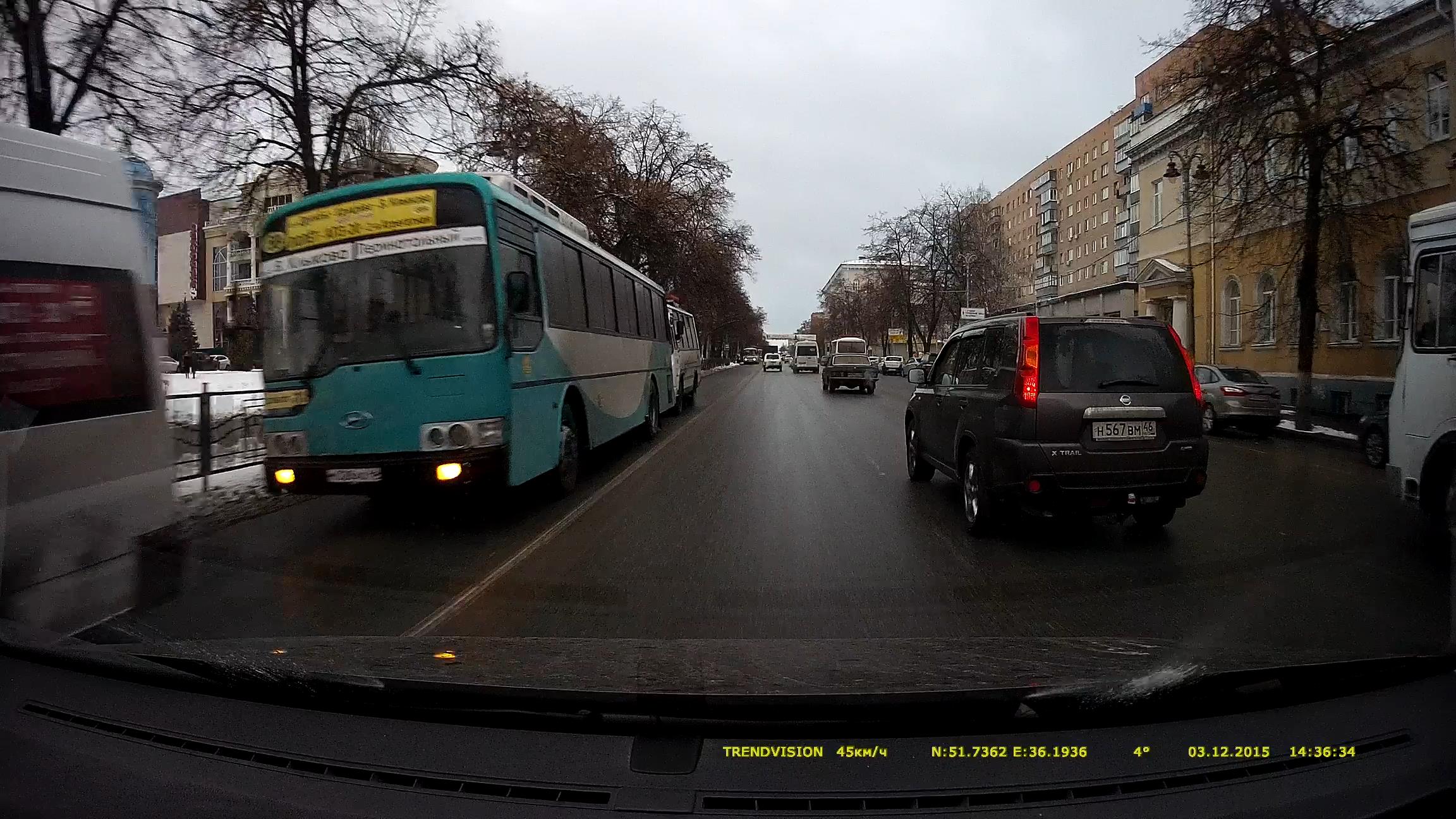

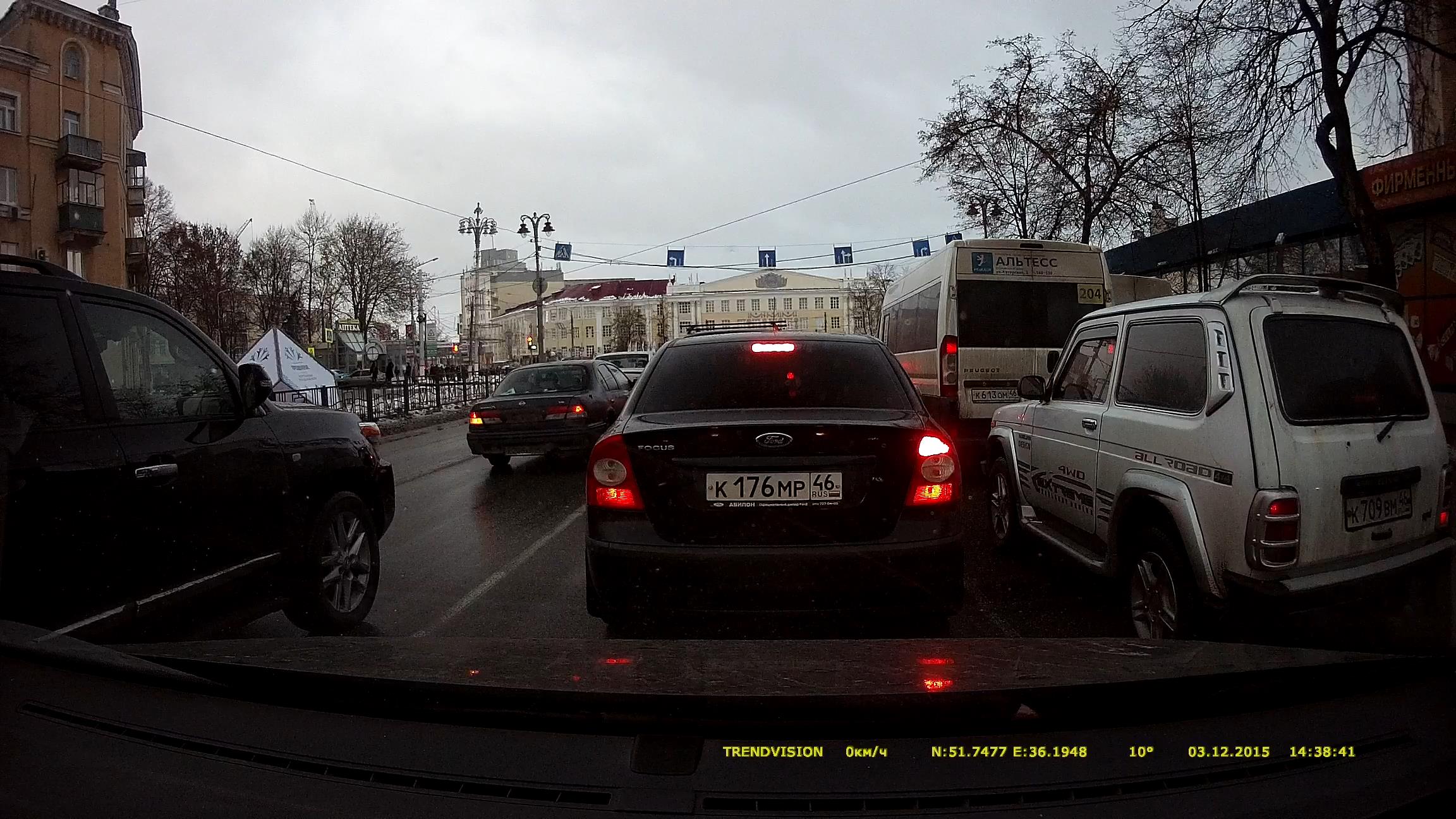

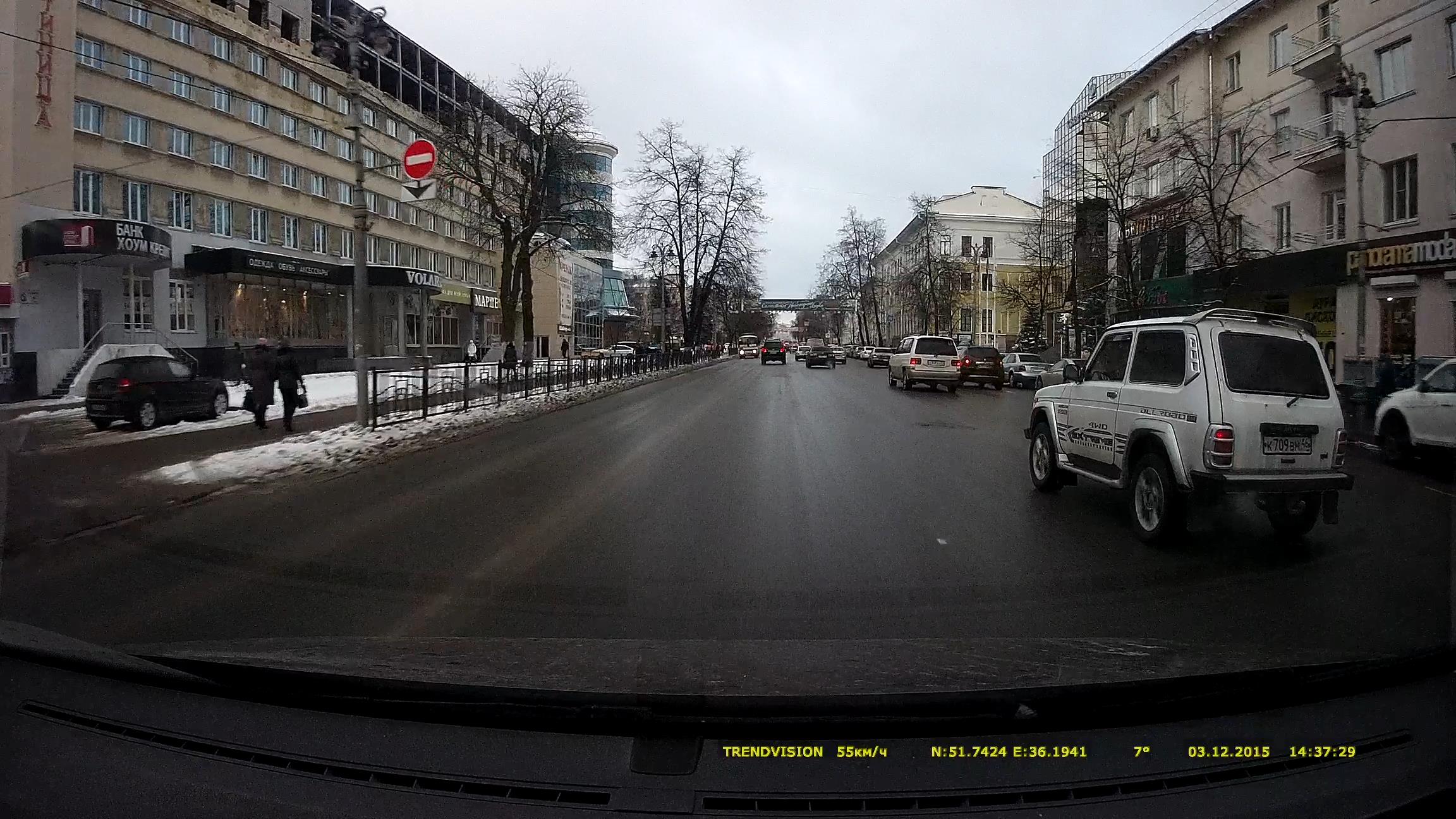

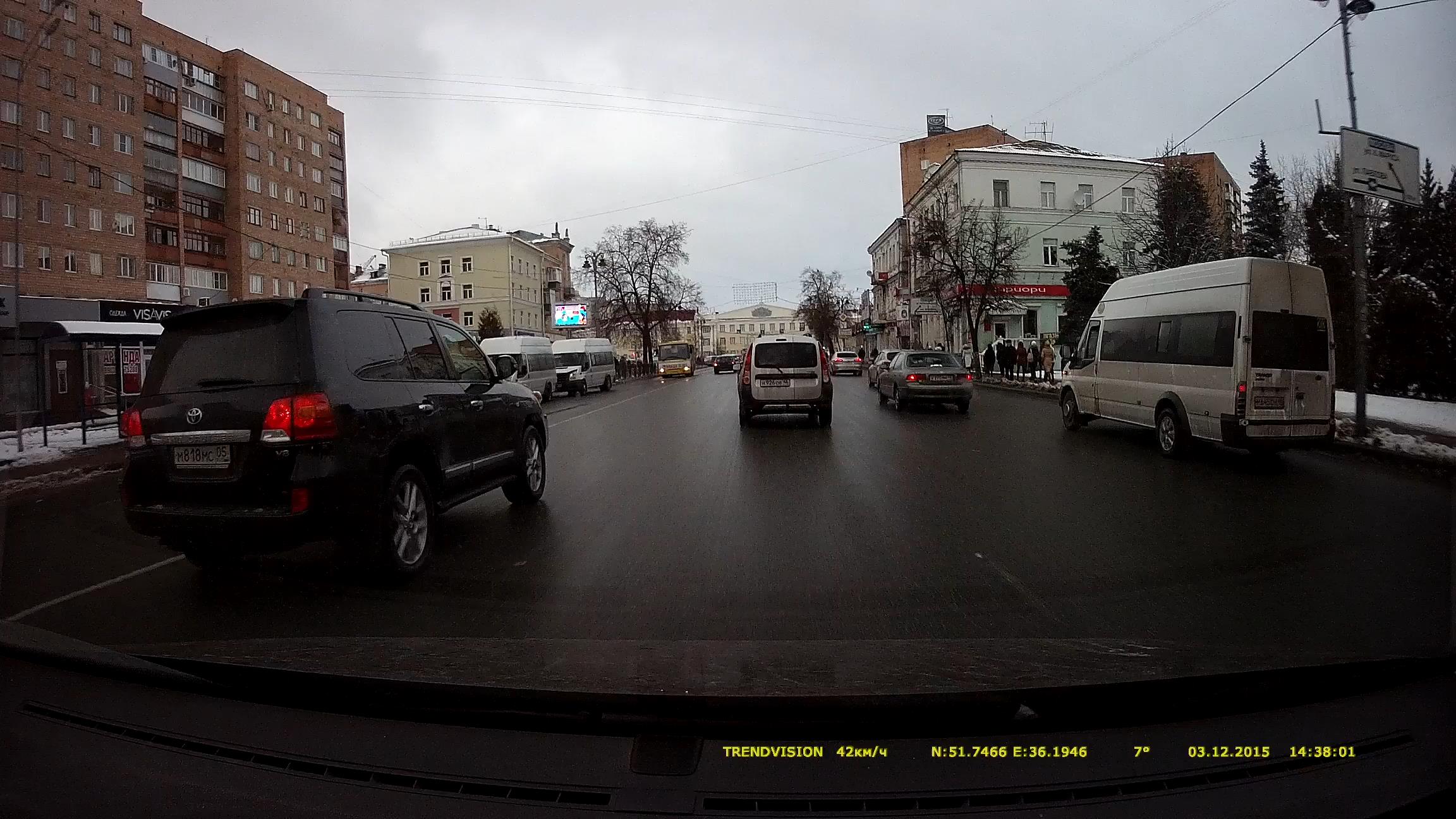

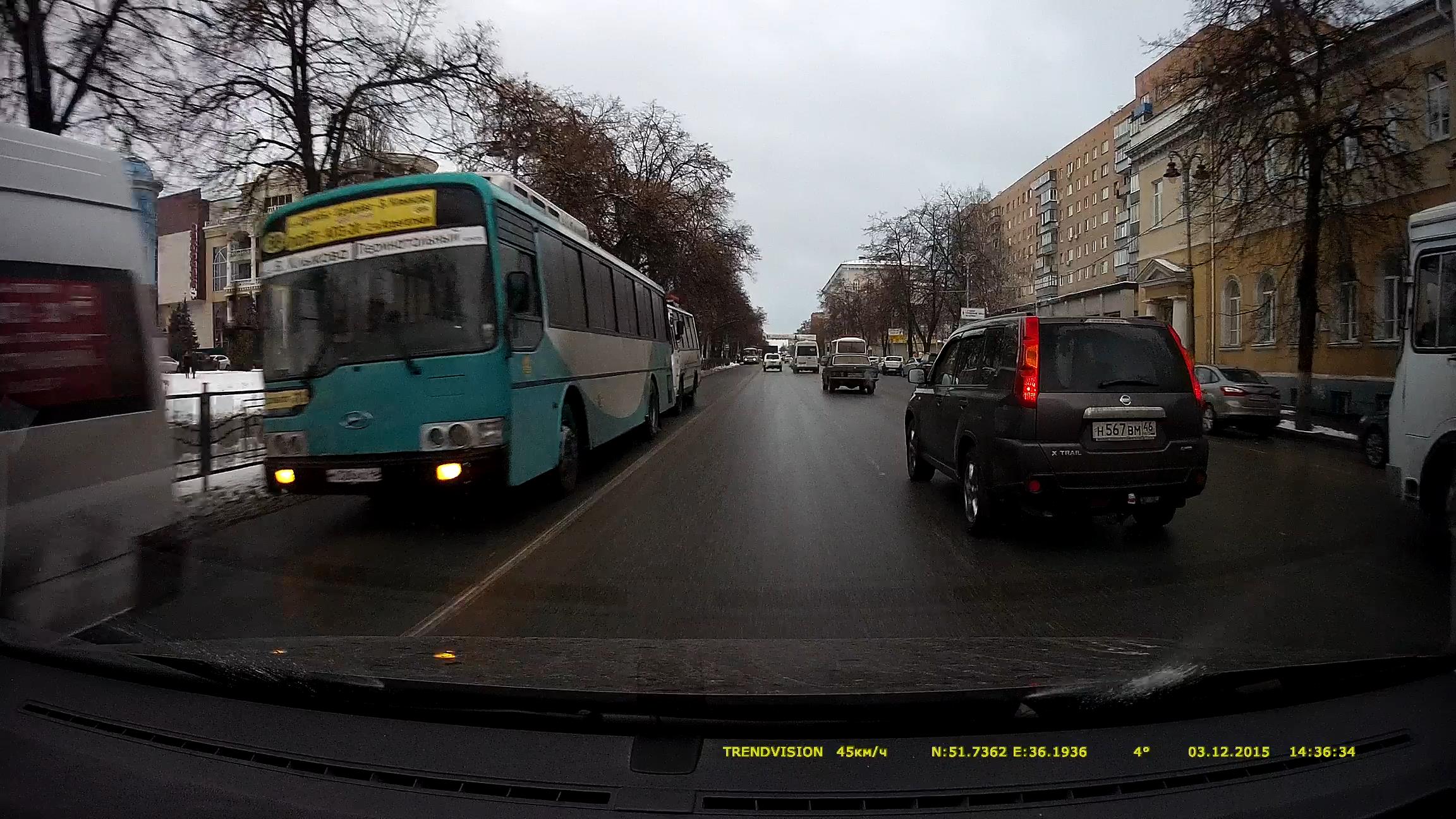

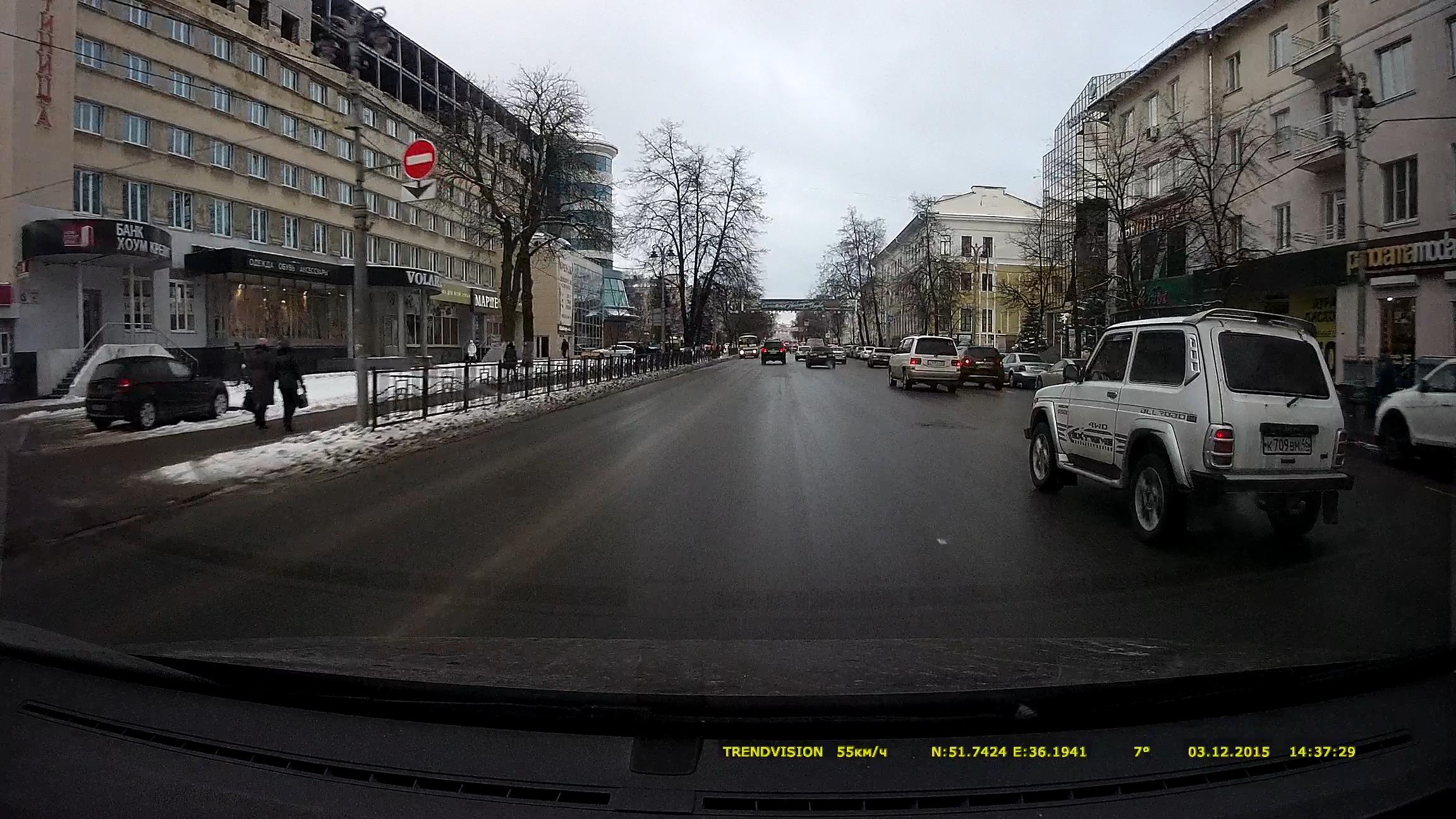

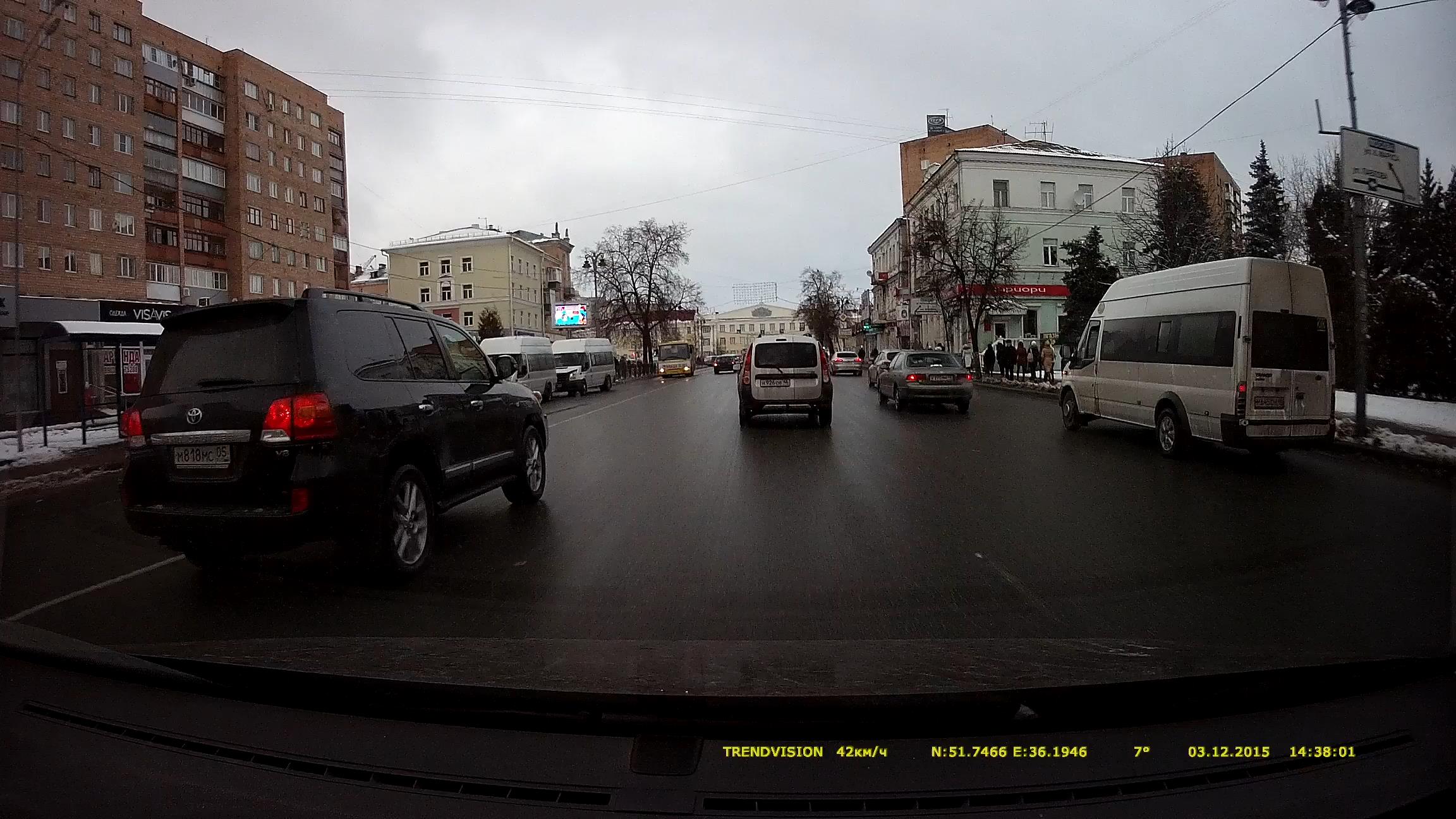

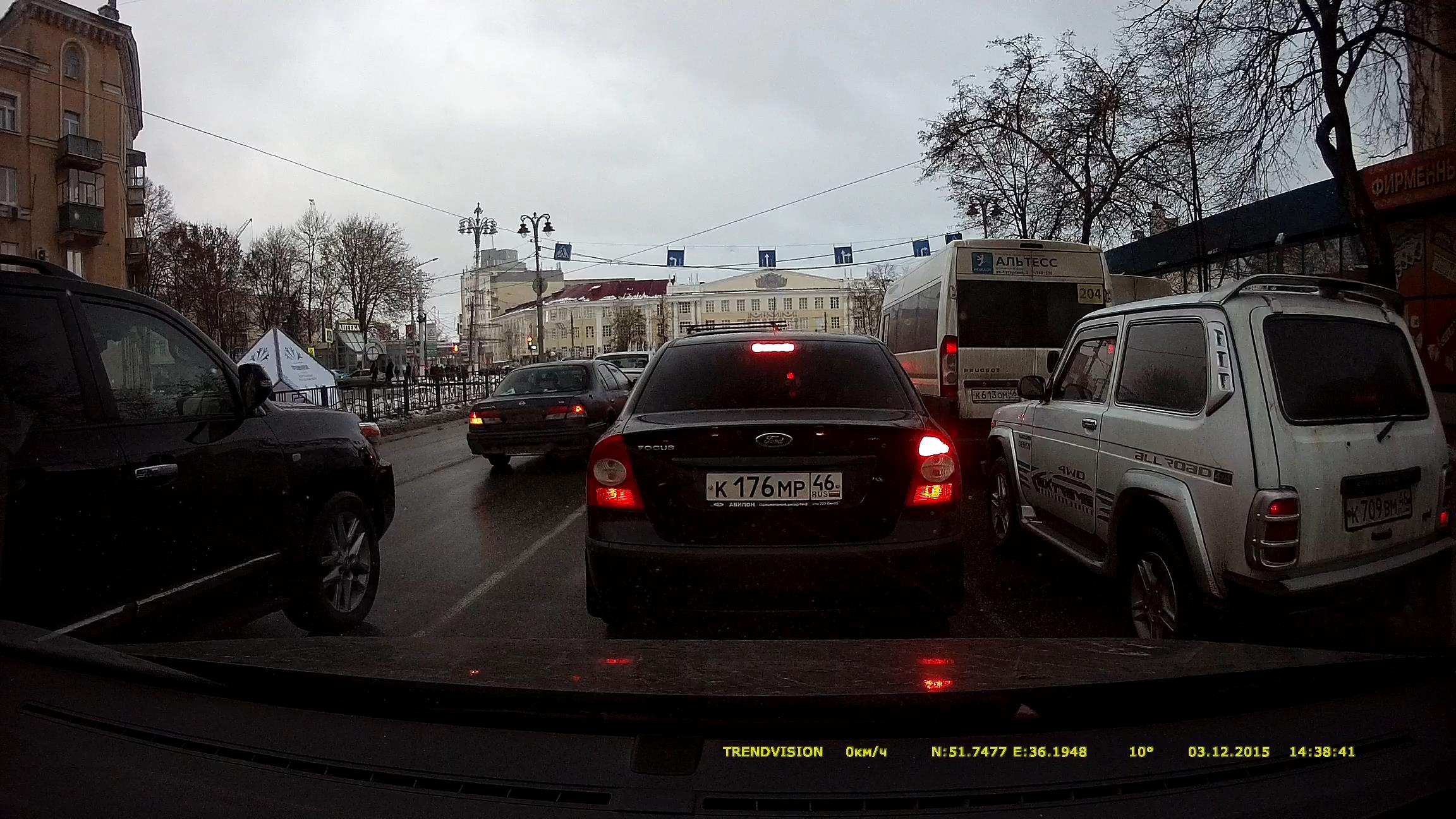

    718 день новая прошивка 3.12.15 (1).MP4_snapshot_00.51_[2015.12.03_18.49.27].jpg 718 день новая прошивка 3.12.15 (2).MP4_snapshot_00.45_[2015.12.03_18.50.16].jpg 718 день новая прошивка 3.12.15 (3).MP4_snapshot_00.18_[2015.12.03_18.50.53].jpg 718 день новая прошивка 3.12.15 (3).MP4_snapshot_00.57_[2015.12.03_18.51.14].jpg
    Скрины хоть и в попутном направлении, но не заметить улучшение сложно...

    • Полезно! Полезно! x 4
    • Согласен Согласен x 3
    • Нравится Нравится x 2
  7. Что за машина, шумно как то от дороги?

  8. Железо указано в профиле, а "шум" от повышенной чувствительности микрофона.

    • Спасибо! Спасибо! x 1
  9. Окна открыты . не сильно , жарко было )))
    А вот снежная погода .

    • Нравится Нравится x 2
    • Спасибо! Спасибо! x 2
  10. Ну скорость то не 100, откуда же мне знать что там окна открыты:)
    А так чувствительность микрофона значительно улучшена!
    До этого мой разговор по телефону был едва слышен, а теперь очень отчетливо!
    Эмоции от прошивки переполняют, дневная съемка наверное заставит в обморок упасть от качества Магаданских сопок:D
    --- Сообщения Объединены, 3 дек 2015 ---
    С коробки, настройки стоковые?

    • Нравится Нравится x 3
    • Согласен Согласен x 1
  11. Да настройки и битрейт заводской
    EV 0/0 + Полярик
    --- Сообщения Объединены, 3 дек 2015 ---
    Самое интересное чуть позже - НОЧЬ. там та и посмотрим.
    В планах с разными настройками покататься.

    • Нравится Нравится x 2
    • Полезно! Полезно! x 1
  12. странно теперь пробую с помощью программы, но FAIL (

    Все разобрался

  13. Шумихи было страниц на 20 ))) о картах памяти - ЗАБЫЛИ ??? я напомню
    ТАК ВОТ !!!
    посмотрите мое сообщение в теме 710 и скачайте ролики http://videoregforum.ru/threads/trendvision-mr-710gp.1435/page-6#post-69257
    скачайте ролики и посмотрите разницу !!!
    поясню , катал два регистратора с новой прошивкой (ЗАВОДСКИЕ)
    В 710 установлена карта SD 64G а в 718 установлена микроSD 64G
    по качеству видео особо различий нет , если очень глубоко глубоко присматриваться .
    На телеке если посмотреть ,вообще разницы нет.
    Так что у кого карты памяти есть SD от 64G и выше не заморачивайтесь видео отличное , качайте ролики и сами посмотрите , потом будете комментировать)))))) у меня есть с чем сравнить и у Вас тоже.

    • Спасибо! Спасибо! x 2
    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
  14. @Евгений Курск нет, про карту памяти на 128 гигабайт я буду помнить вечно - купил специально для регистратора этого и напрасно - это плохо., за 5000 руб отдам) налетай...
    Вообщем с программой разобрался DirectUSB - вообщем-то с ней комфортнее.
    В деле с новой прошивкой не пробовал, само меню шустрее.
    Из-за того, что с помощи программы можно "чистить хвосты" - и впрямь как-то надежнее EraseNand
    рулит короче говоря.
    Периодически пишет "НЕИСПРАВНАЯ КАРТА" -- такого раньше не было
    В меню про спидкам - намека не увидел.
    Это у меня одного так?

  15. я взял отсюда - все сделал как по инструкции, но потом ВР предложил отформатировать карту, что я и сделал http://trendvision.su/firmware/baza-dannyh-speedcam/ - но в инструкции об этом ни слова (о том, что после всех манипуляций предлагается форматирование)

    • Спасибо! Спасибо! x 1
  16. Стр. 19 нового мануала: Меню SpeedCam доступно только при подключении приемника GPS

    • Нравится Нравится x 2
    • Согласен Согласен x 1
  17. Про меню спидкама было написано в мануале с самого начала (с новой прошивкой). Я даже по этому поводу отписывался уже. Но видимо тут читаем, тут не читаем... При этом претензии к инструкции постоянно

    • Согласен Согласен x 1
  18. @Outlawer проще шапку сделать на форуме - с часто встречающимися вопросами...

  19. Что то не могу найти в меню этого режима.
    Прошиться через комп не смог, не видит и все, перепробовал все, один раз рег окирпичился, резет помог.
    В итоге прошил через карточку.

  20. И всё равно больше половины смотреть на это не будут.

    • Согласен Согласен x 3
    • Не Согласен Не Согласен x 1
