TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023

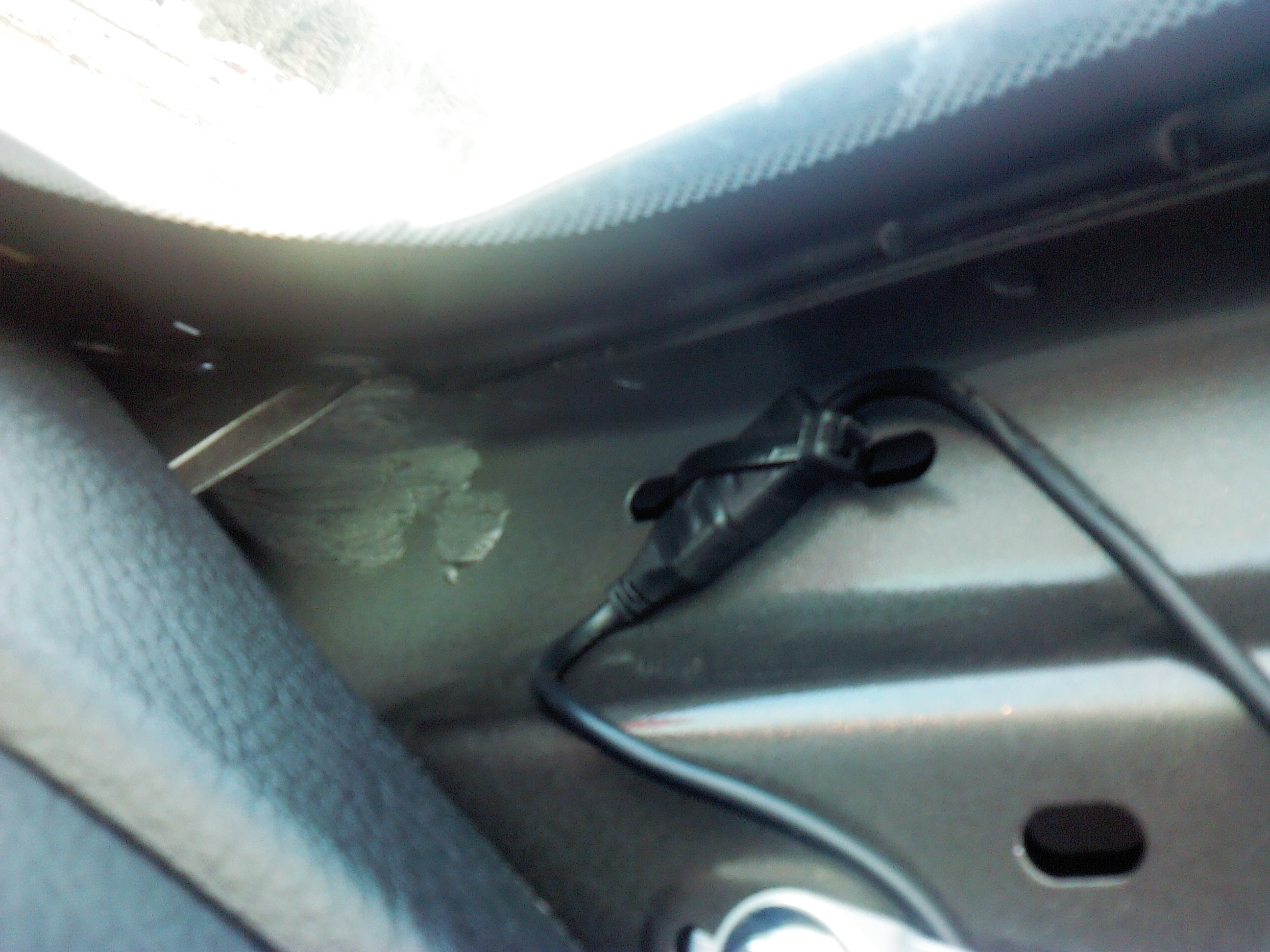

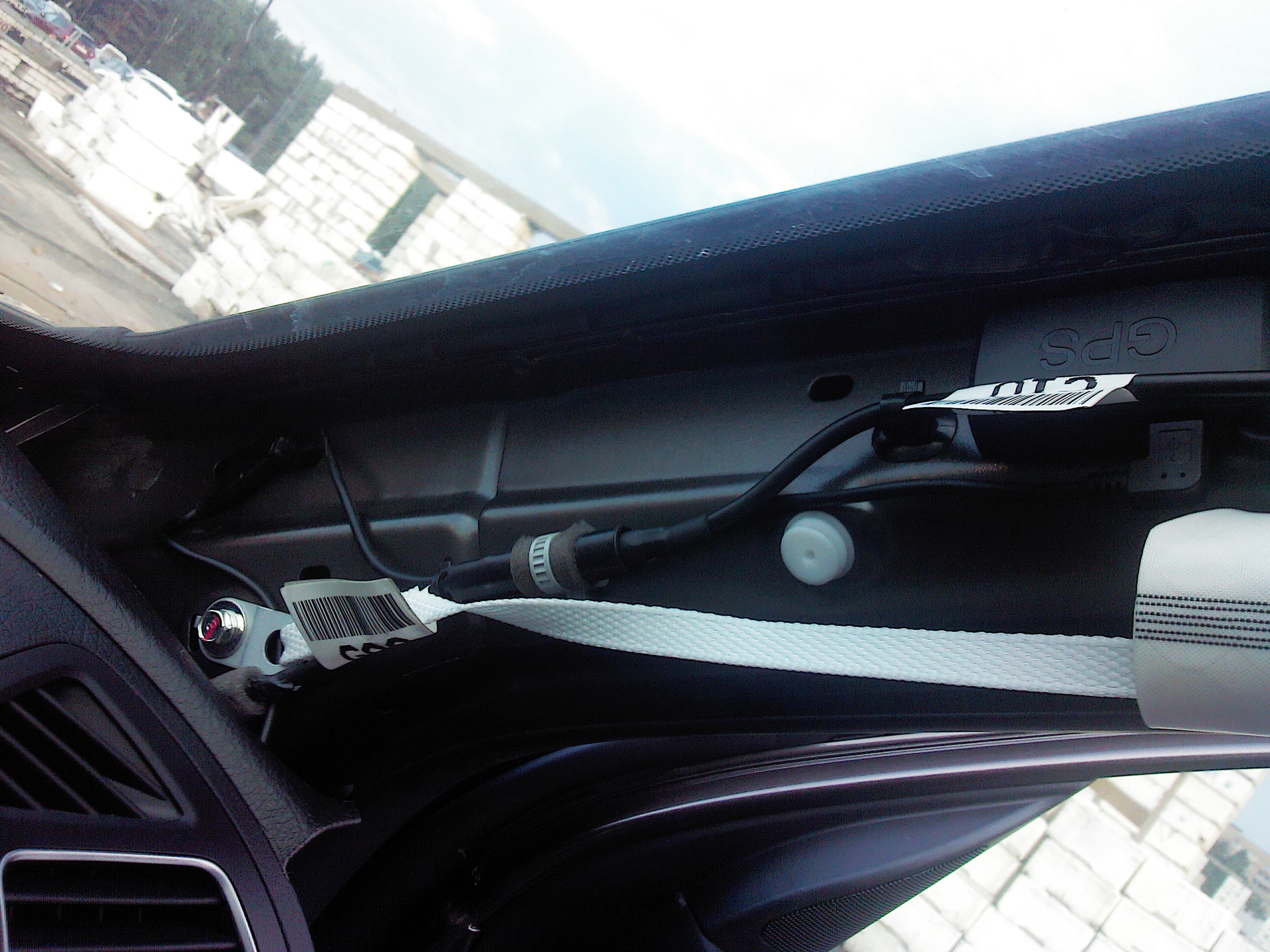

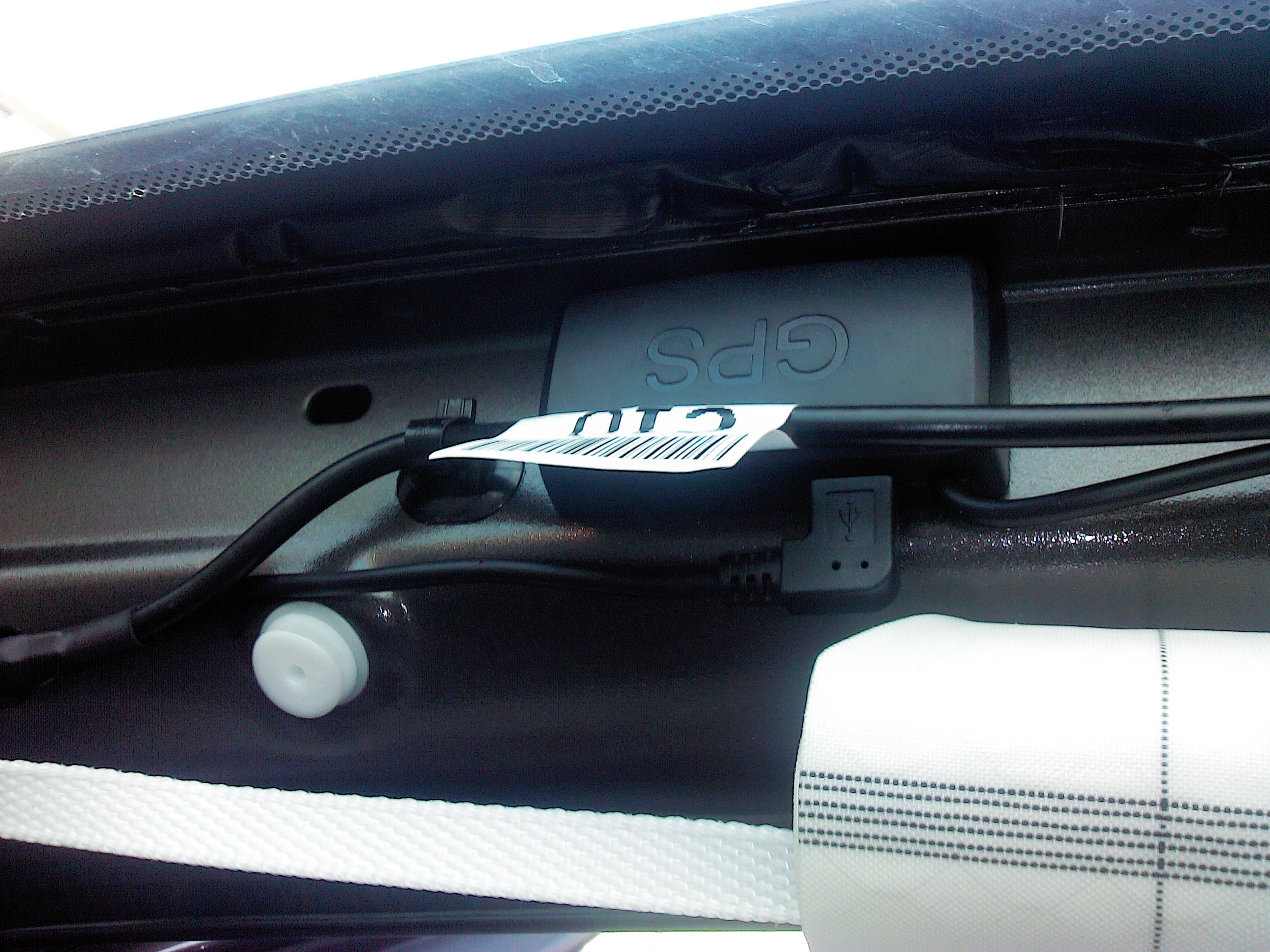

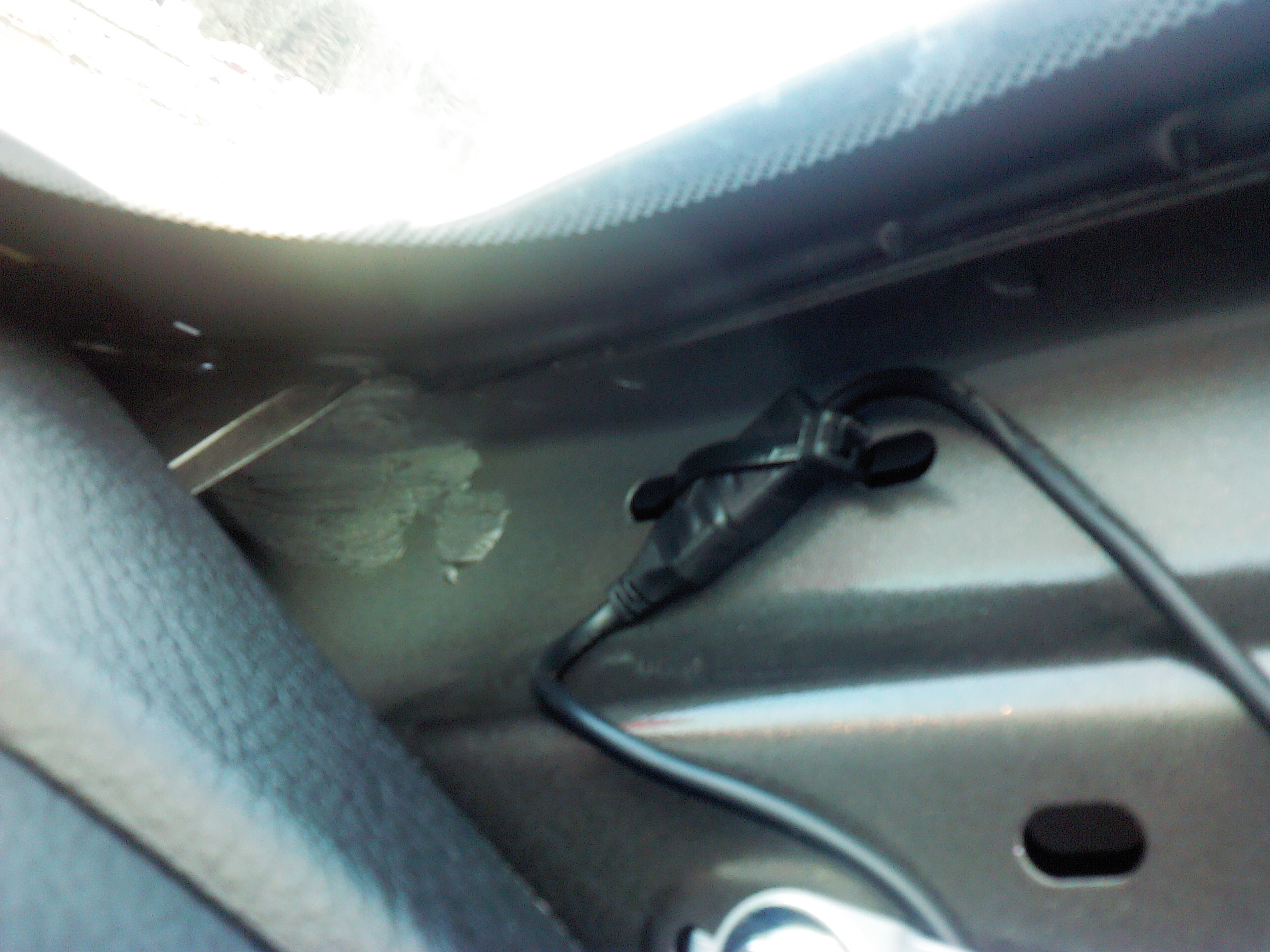

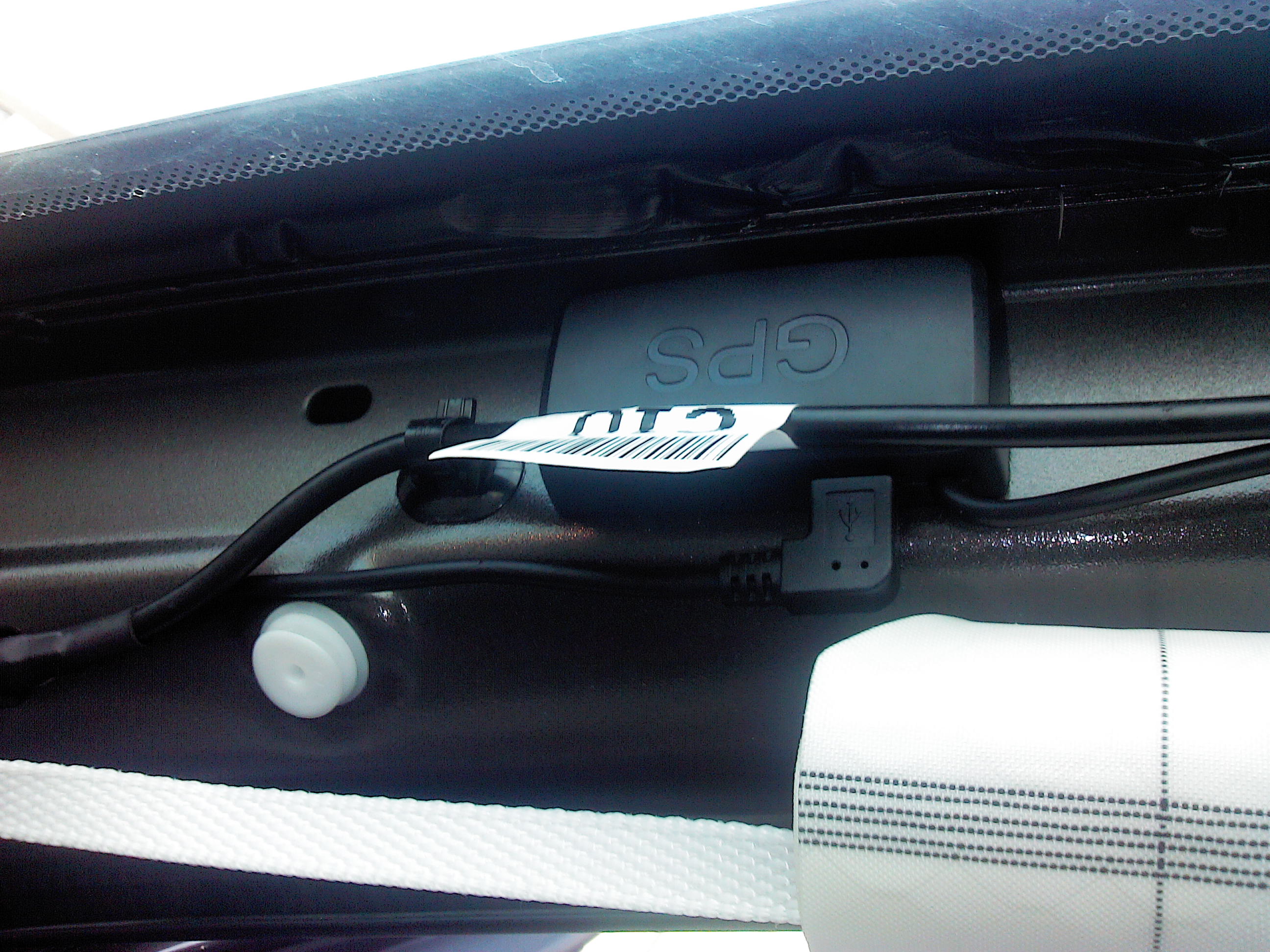

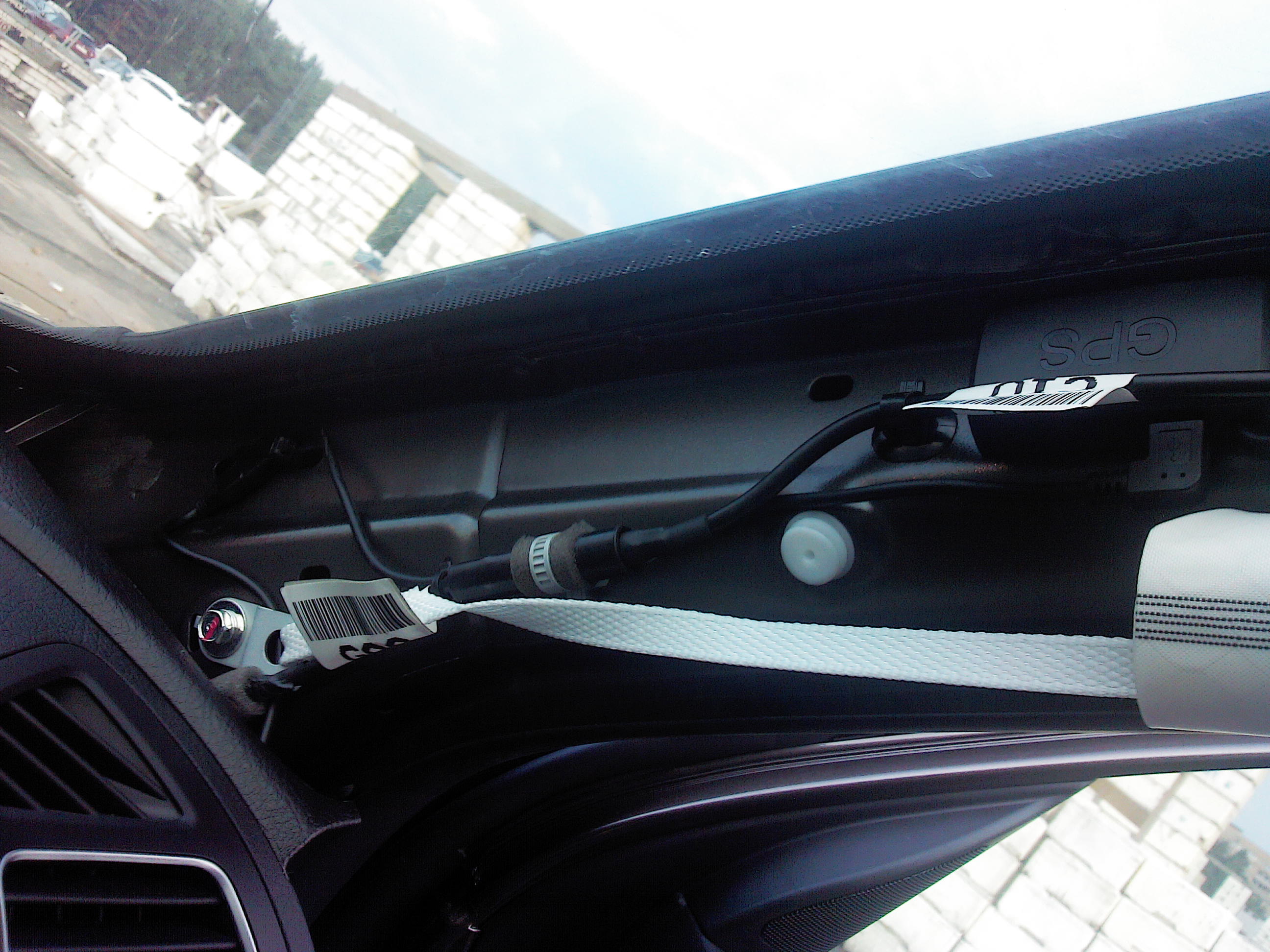

  2. А ловит нормально?
    Кстати угловой переходник еще и кнопку питания не "загораживает"...

  3. Выложите уже пожалуйста кто-нибудь видео в нормальном o_O (2304 на 1296 30 к/c) разрешении.

    Угловые переходники - вещь очень полезная, TV молодцы, что положили в комплект.

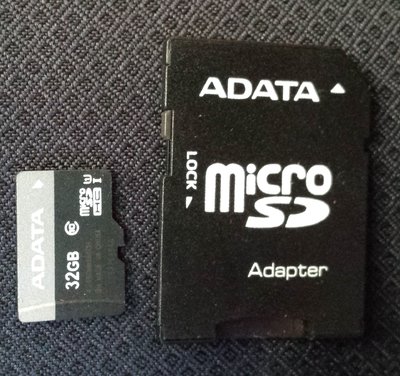

  4. Сегодня такая карта поюзалась в регистраторе
    Без форматирования карты через примерно минуту рег повис.
    Сбросил Reset'ом и форматнул карту - вроде полет нормальный.
    Про отсутствие промежутков пока не скажу.
    Карта будет впоследствии заменена на хорошую)
    --- Сообщения Объединены, 26 июн 2015 ---
    Видео о постановке/снятии рега одной рукой
    --- Сообщения Объединены, 26 июн 2015 ---
    Еще в таком не снимал. Предпочел широкий формат...
    Тут не просто переходник, а еще и как удлинитель провода примерно сантиметров на 20...

    • Спасибо! Спасибо! x 4
    • Полезно! Полезно! x 1
    #263 Jenek62, 26 июн 2015
    Последнее редактирование: 26 июн 2015
    • Полезно! Полезно! x 2
  5. Сегодня по дороге заметил вибрацию рега на присосочном кронштейне.
    Как доберусь до компа выложу видео.
    Сейчас тонирую стекло полосой и буду клейть на скотч.

  6. Ребята, а как можно сделать фотоснимок на TDR-718GP?

  7. Одна минута видео в формате 2560x1080 весит аж 163 Мб !!!
    --- Сообщения Объединены, 27 июн 2015 ---
    Собственно вот и видео о "вибрации" ВР на кронштейне-присоске.
    На видео в момент прекращения вибрации прижимал ВР пальцем...
    --- Сообщения Объединены, 27 июн 2015 ---
    Пока не искал.
    Если не секрет скажи - зачем эта функция в ВР?
    Я обычно на телефон фотаю...

    • Полезно! Полезно! x 2
    • Спасибо! Спасибо! x 1
    #267 Jenek62, 27 июн 2015
    Последнее редактирование: 27 июн 2015
  8. @Jenek62, в движении всегда пальцем прижимал?

  9. У него на ХХ, система крепление-ВР, входит в резонанс.
    Я сразу приклеил на скотч, никаких вибраций пока не увидел, проехал пару км для проверки, даже на лежачих все ок

  10. Нет. В движухе на ровной дороге - нормально.
    На кочках - вибрирует.
    Ща не хочу больше видео выкладывать из-за инет-трафика на мобиле:eek:
    Завтра по возвращению домой представлю примеры (назад планирую ехать уже с наклеенным креплением).

  11. Наводка на резкость, и вообще оптика, понравились.

    На роликах с сайта, по-моему, было похуже.

  12. Не только на ХХ. В движухе по среднестатистическим российским дорогам - тоже вибрирует.
    Завтра примеры видео приведу.
    --- Сообщения Объединены, 27 июн 2015 ---
    Качество видео на мой взгляд - в идеале! Просто не к чему придраться.
    Завтра хочу на планшете (самсунг ноут 10.1 с разрешением экрана 2560 x 1600) посмотреть. Вот где круть будет 100%.

    • Не Нравится Не Нравится x 1
  13. Видео "свежак" смотрим и качаем оригиналы(там видео лучше!!!)
    Погода нынче не оченььь... но это и к лучшему.
    Оригиналы там качать
    .

    День
    Ночь

    • Спасибо! Спасибо! x 9
  14. Кстати, очень похоже, что в режиме 2588х1080, разрешение честное без пересчета.
    Матрица 2688х1520, формат 16:9, в режиме 2560х1080 формат 21:9, то есть срезается верхний и нижний край.
    2688÷2560=1,05
    Горизонтальный угол, заявлен производителем 115 град
    115÷1,05=109,5 град
    Надо будет сравнить картинку с пристрастием ;)

    #274 mic1968, 28 июн 2015
    Последнее редактирование: 29 июн 2015
  15. По обзору @Hanty86 честное одно - 2304х1296, остальное - ресайз.

  16. И как из 2688 получим 2304 без пересчета???
    Именно уменьшение угола указывает на то, что 2560 снимается с меньшей площади.
    Если бы был честный 2304, то при 2560 угол был бы шире на 11%, но по факту как раз наоборот

  17. Прокатился сегодня с настройками 60 кадров FullHD

    TrendVision TDR-718GP 60 кадров день



    TrendVision TDR-718GP 60 кадров день тоннель


    • Нравится Нравится x 3
    • Спасибо! Спасибо! x 1
  18. @mic1968
    Горизонтальный угол обзора в режиме видео 1920х1080p:
    [​IMG]

    Горизонтальный угол обзора в режиме видео 2304х1296p:
    [​IMG]

    Горизонтальный угол обзора в режиме видео 2560x1080p:
    [​IMG]
    http://auto-dvrs.ru/review-trendvision-tdr-718gp/

  19. Когда выйдет прошивка с функцией SPEEDCAM ?

    [​IMG]

    #279 Alex487, 28 июн 2015
    Последнее редактирование: 28 июн 2015
  20. Производитель к ответу на такие вопросы с осторожностью подходит, и точных сроков не называет. Сами понимаете, мало ли... а обманывать никого не хочется.
    Месяцок-полтора, думаю, стоит еще подождать. Но я то хз на самом деле.

    • Согласен Согласен x 1
