TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.

    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц

    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. Есть что то существенно лучше у конкурентов?
    Я вот лично прошившись МОД7, больше не прошивался ни ращу, потому что и так лучше пока ни чего и ни у кого не видел.

    • Согласен Согласен x 2
  3. sti 28, странно было услышать что вы пользуетесь микро с переходником, вопреки рекомендациям производителя и форума.

    • Согласен Согласен x 1
  4. так я и говорю, что микросд основная - это та еще "блоха" - вынуть толком невозможно, потерять как два пальца, что называется...
    --- Сообщения Объединены, 14 ноя 2015 ---
    Датакамы что-то близкое...

    • Согласен Согласен x 1
  5. Читайте внимательнее тогда уж))
    Речь о микро в переходнике. Обычная микро безпроблемна.
    --- Сообщения Объединены, 14 ноя 2015 ---
    Датакамы??? Нет. Ночью даже рядом не стоят.

  6. Насколько я понимаю, что после новой прошивки слот SD не нужен, в слоте microSD нужно установить microSD карту.
    Почему нельзя добиться битрейта на карте SD я не могу понять, а на microSD можно...

  7. А почему в ноутбуках всего один порт USB 3.0 и почему нельзя добиться такой же производительности от USB 2.0 ?

  8. Разбавлю тематику слотов,карт памяти,мегабитов и прочих умных слов.

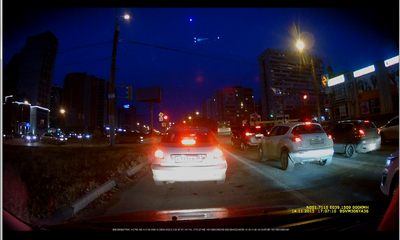

    Две минуты до ночного режима с начинающимися сумерками
    2015-11-14 18-29-07 Скриншот экрана.png
    переключаемся на ночь 1920-1080(30) -0,7
    2015-11-14 18-30-35 Скриншот экрана.png 2015-11-14 18-32-49 Скриншот экрана.png
    Без фар -0,7
    2015-11-14 18-34-51 Скриншот экрана.png
    И в завершении решил попробовать -1.Ещё больше мне понравилось.Так что с последней прошивкой от @Kaliningrad жить стало лучше(жить стало веселей)!За что ему низкий поклон!Теперь спокойно жду заводскую прошивку,микрокарту на 32г сегодня купил,на большие гига денег нет.Интересные кадры,надеюсь,всё ещё можно будет копировать,теперь на здоровую SD.
    2015-11-14 21-06-25 Скриншот экрана.png 2015-11-14 21-12-35 Скриншот экрана.png

    • Нравится Нравится x 3
    • Спасибо! Спасибо! x 3
    • Полезно! Полезно! x 1
  9. Я НЕ пользуюсь микро с переходником. Я КУПИЛ микро с переходником, на всякий случай. Пользуюсь я микро в слоте для микро))

  10. Вы кабель USB вставите и в 2.0 и в 3.0
    --- Сообщения Объединены, 14 ноя 2015 ---
    @zalet4ik Все равно в движении ни один ВР не снимет нормально номер автомобиля...а на стоящем автомобиле и так понятно, что в режиме фотоаппарата снимок будет более-менее...да и 32 гБ хватит на час поездки...минимум 64, в идеале 128...

    #2349 Strahov, 14 ноя 2015
    Последнее редактирование: 14 ноя 2015
  11. Да почему не нужен то? Кто Вас заставляет использовать новую прошивку? Или спидкам нужен? Если нет, но хочется повышенного битрейта на СД карте, поставьте одну из прошивок ув. Kaliningrad да пользуйтесь на здоровье!

    • Согласен Согласен x 1
  12. Ну,после кучи пройденных МОДов,это лучшее,что я от него видел.Даже на стояке.

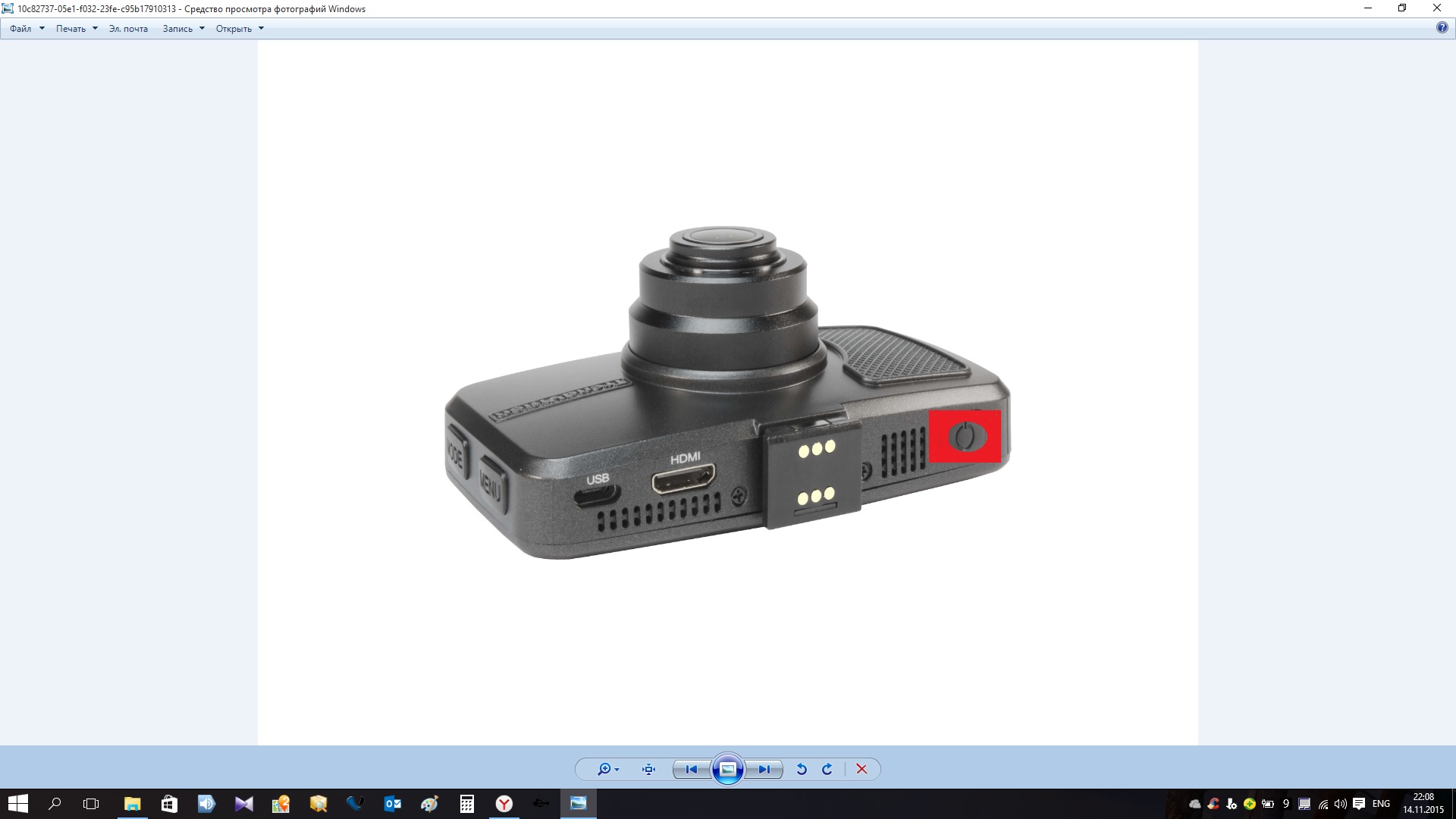

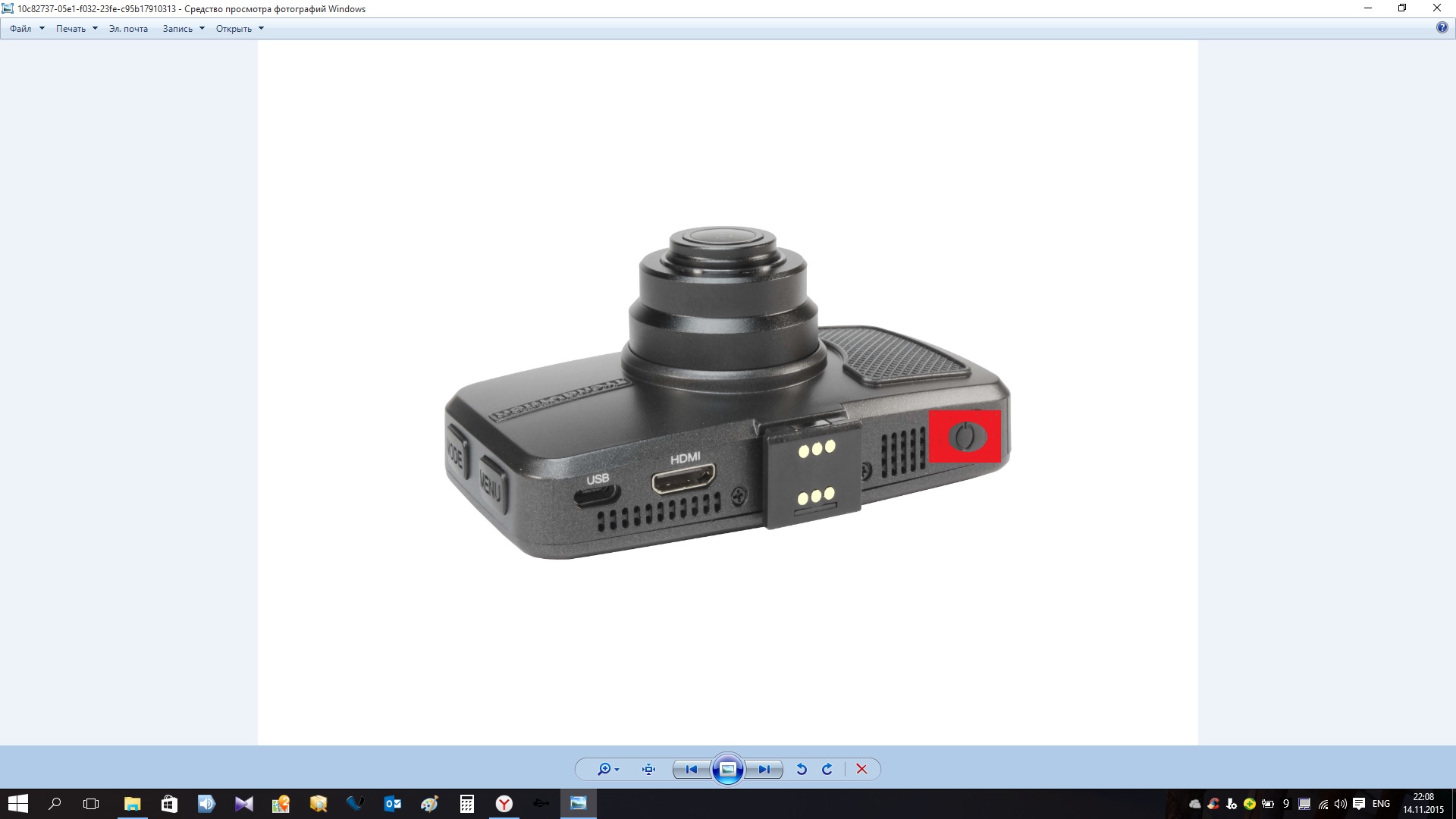

  13. Добрый вечер всем! Если кому интересно, по блокировки кнопки вкл. от случайного нажатия.Может кто-нибудь воспользуется этим простым решением.
    Как вариант.

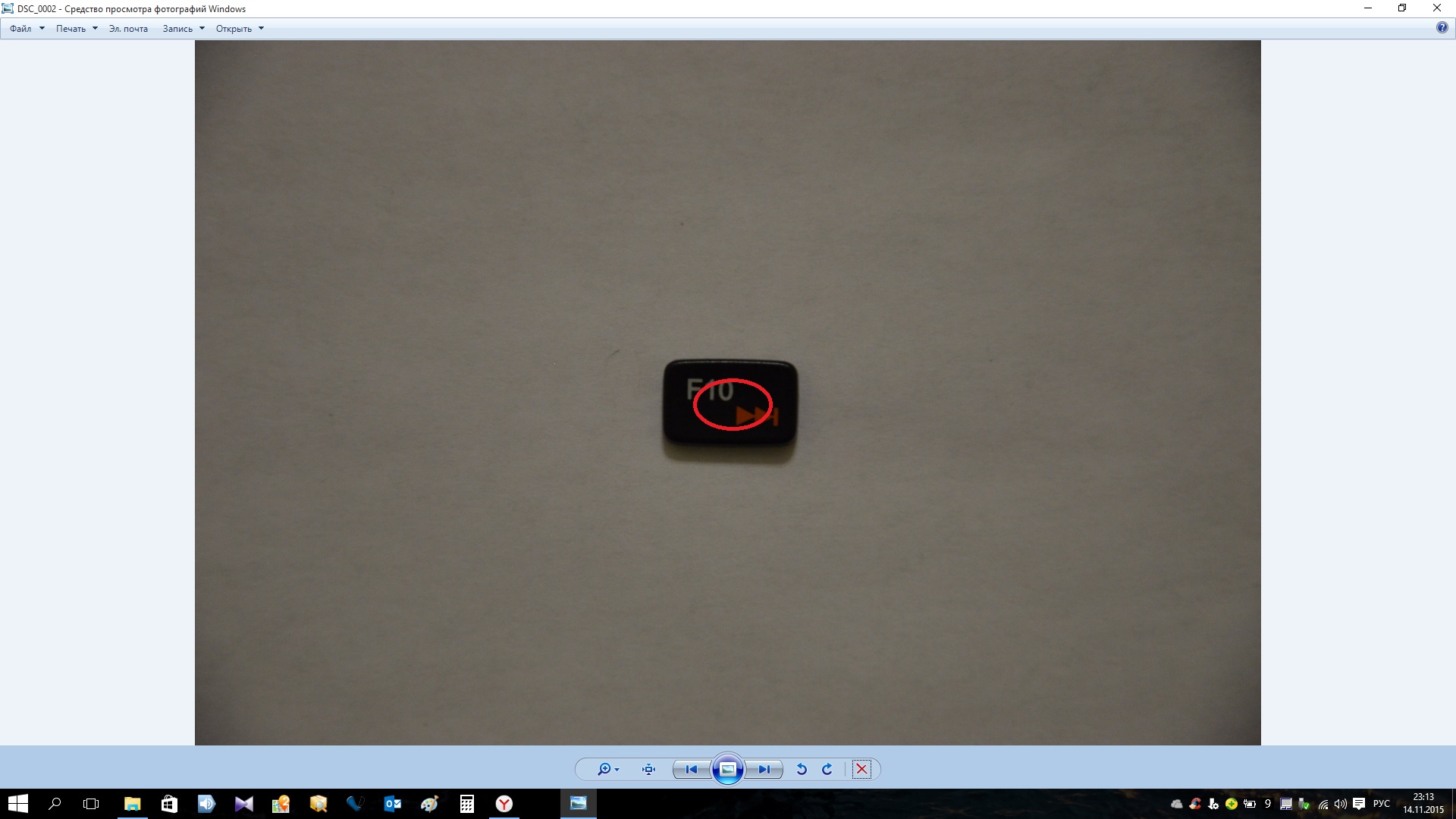

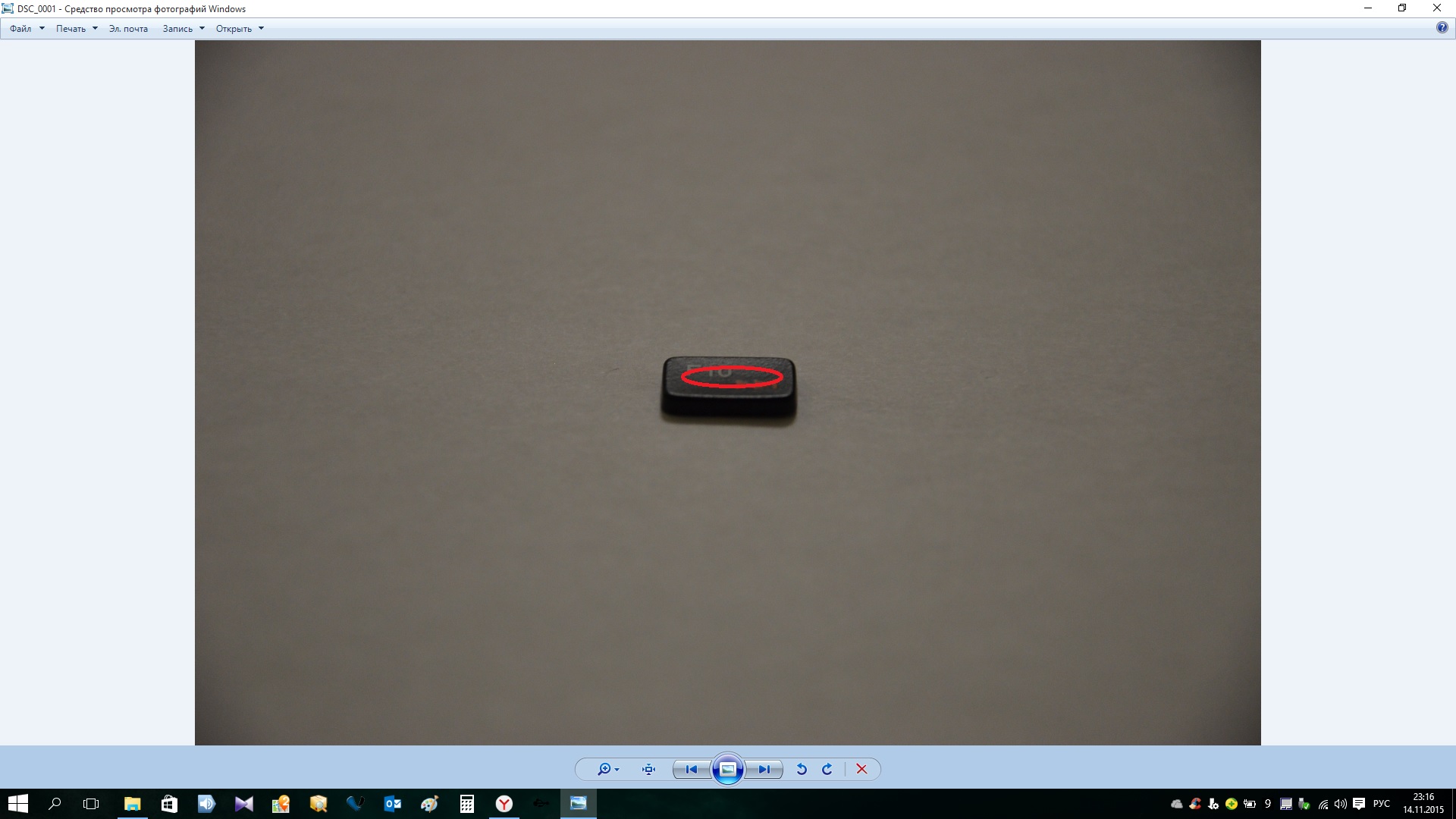

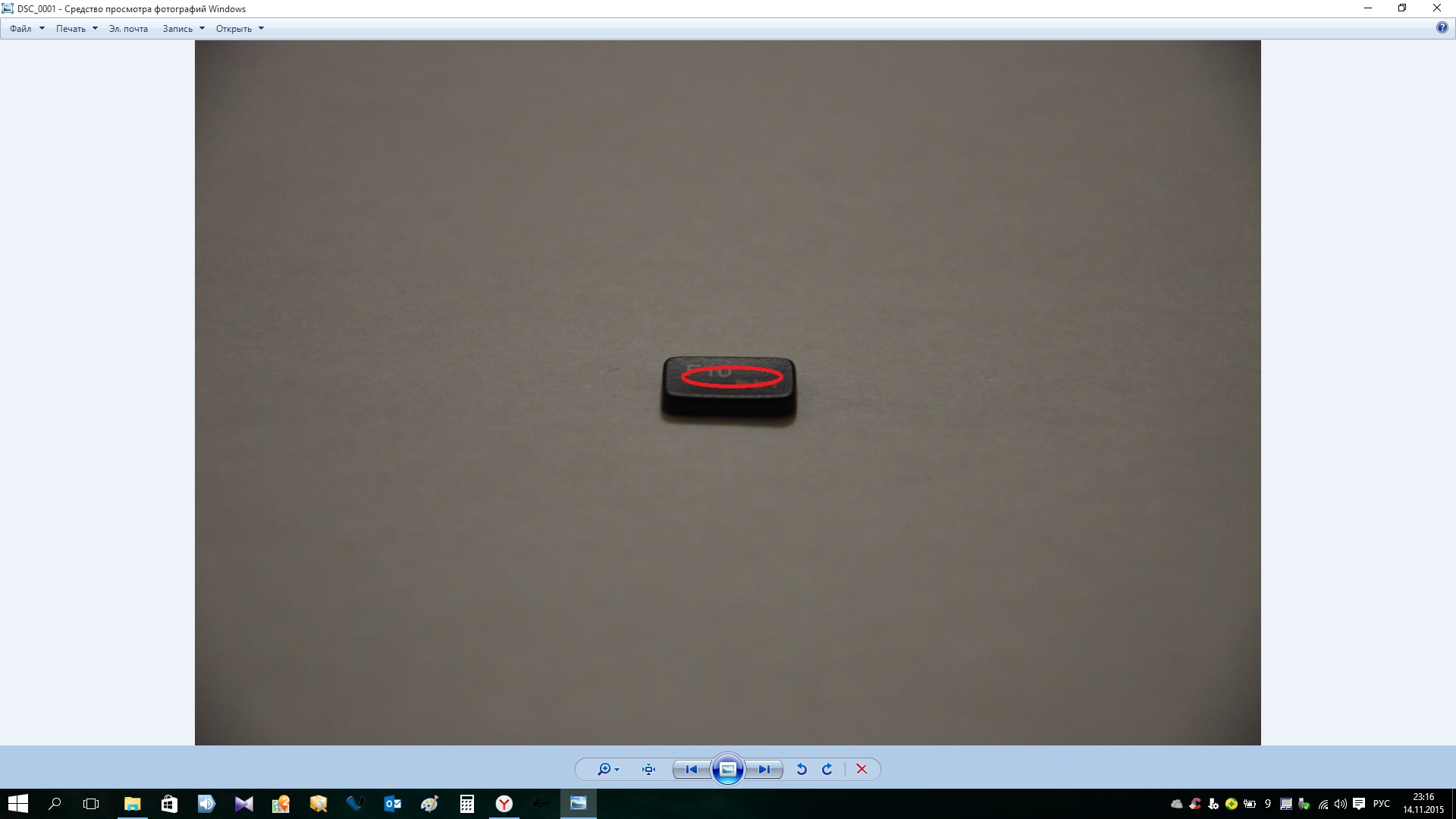

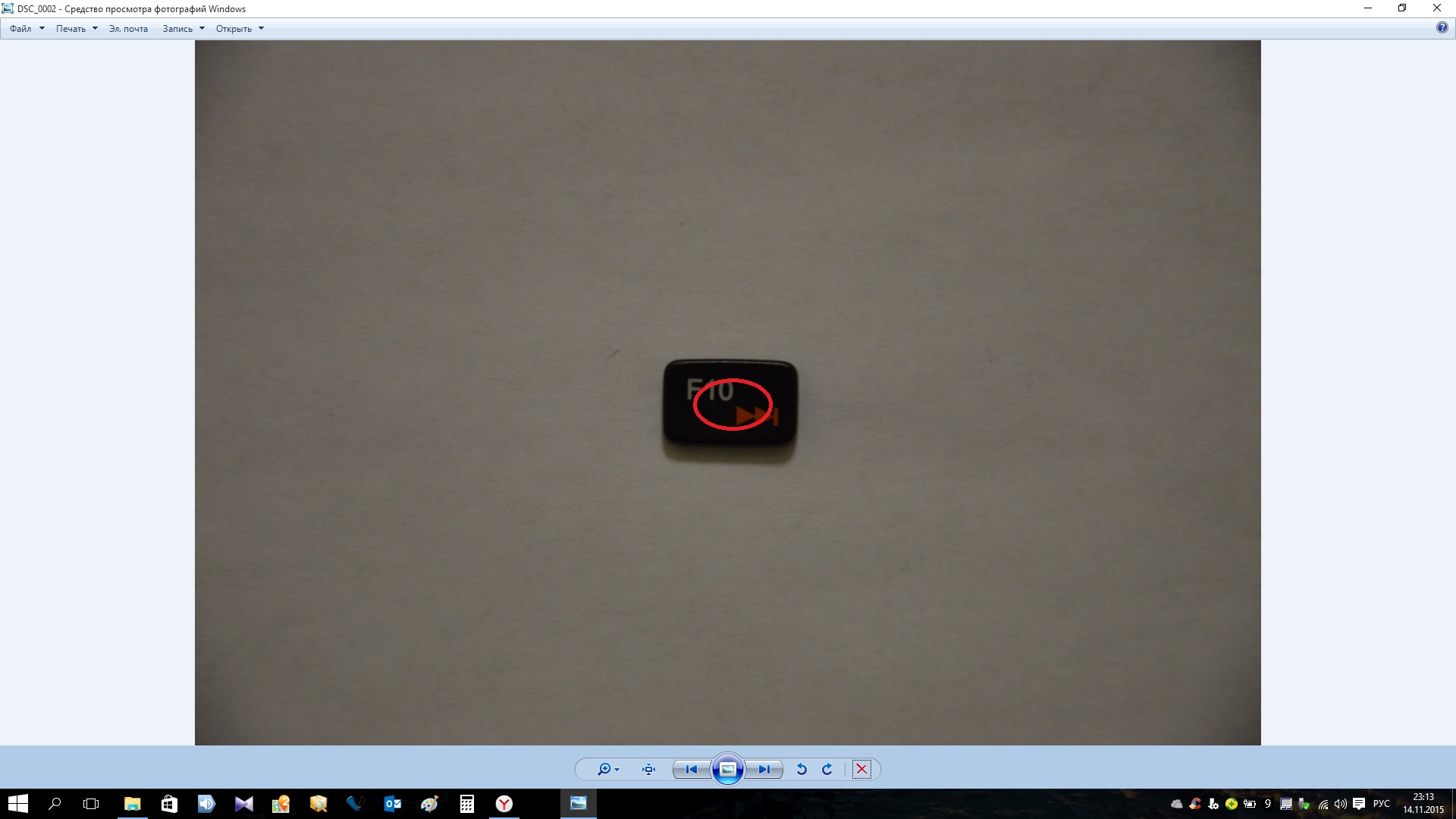

    Сегодня кот выдрал одну из клавиш ноутбука(верхний ряд DELL7720):(, которая прекрасно подошла на ВР:), остается только сделать отверстие, нужной формы и размера и закрепить на ВР. Донора найти не проблема, в любом рем.сервисе есть старые клавиатуры. На неделе найду такую клавишу,все сделаю и выложу фото, как чего и чем!
    Никому не навязываю,только делюсь!
    Накладка.jpg Накладка 1.jpg Накладка 2.jpg DSC_0003.JPG Главный конструктор:)

    • Полезно! Полезно! x 4
    • Нравится Нравится x 2
    #2352 makeevb, 14 ноя 2015
    Последнее редактирование: 14 ноя 2015
  14. Я не умею 718 прошивать, да тем более это не официальная прошивка. Спидкам вообще не нужен и очень жалко будет, что её нельзя будет отключить полностью.
    Да никто не заставляет, заставляют купить новую карту, чтобы новая прошивка была, это да есть такое.
    --- Сообщения Объединены, 14 ноя 2015 ---
    @makeevb кот молодец :D

  15. Где Вас заставляют это сделать? Я не видел чтобы анонсировали в новой прошивке отключения слота СД...
    И кстати - а как Вы на новую прощивку вообще собрались переходить, если не умеете 718 прошивать?

  16. @makeevb, главный конструктор и без халата???

  17. @Outlawer я надеюсь инструкция будет как это сделать.
    --- Сообщения Объединены, 14 ноя 2015 ---
    Но кстати, когда решите продавать - это будет являться при продаже минусом..ибо колхоз всё-таки...

  18. Ну так аналогично и на "неофициальную", просто вместо одного файла, подставляете другой... Но я Вашу позицию по поводу неоригинала понял, имеет право быть...
    Сорри, просто интересно- а зачем Вам карта именно на 128Гб? Чем не устраивают 32-64, по 700-1800р?

  19. Пару часов и все сотрется по новой, покупать нужно большЕй ёмкости, если конечно позволяют средства.
    Если бы где-нибудь ВМЕНЯЕМАЯ инструкция была бы, то может быть, хотя вы правы можно спокойно перепрошивать теперь даже если запороть чего-нибудь....теперь уже наплевать

  20. Эм... Ну затрется "пара часов", ну по новой, а зачем больше? Сорри, за допрос, я просто действительно пытаюсь понять, зачем люди переплачивают за объем памяти 128гб в случае ВР)
    64 вместо 32 еще понимаю ибо карты на 64Гб зачастую банально быстрее, но 128 и более, вместо 64, для ВР...

    • Нравится Нравится x 2
  21. Суть регистратора - записать и сохранить ТОТ САМЫЙ АВАРИЙНЫЙ файл.
    А он имеет длительность несколько секунд. Всё остальное - чистое кино и баловство...

    • Согласен Согласен x 4
