TrendVision TDR-718GP

Тема в разделе "TrendVision", создана пользователем Dimson75, 2 май 2015.

Страница 11 из 918
  1. Процессор - Ambarella A7LA70
    Матрица - OmniVision OV4689, CMOS 1/3', 4Мп
    Оперативная память - 2GB DDR3
    NAND память - 128MB
    Разрешение видео - 2304х1296p 30 к/с, 2560х1080p 30к/с, 1920x1080p 60к/с, 45к/с, 30 к/с, 1280х720p 60к/с, 30 к/с
    Разрешение фото - 1920х1080
    Оптика - Стеклянный объектив, 6 линз, F=1.8, f=2.8мм, угол обзора - 160° (115° по горизонтали)
    Монитор - 2.7", высококонтрастный
    Внутренняя память - нет
    Выключение монитора - есть, автоматически, настраивается в меню, 10 сек., 30 сек., 1 мин
    Циклическая запись - есть, потоковая запись без пропусков между файлами, настраивается в меню, 1 мин. - 15 мин
    Две камеры - Нет
    Дополнительно в комплекте нет
    Температурный диапазон - от -20°С до +50°С
    Габариты - 95х40х54 (мм)
    Вес - Около 85 гр. ( без кронштейнов)
    Часовая батарея Суперконденсатор - 0,22Ф для сохранения даты и времени
    Аккумуляторная батарея - Встроенная, 300мА/ч, около 15 минут автономной работы при выключенном мониторе
    Режим воспроизведения - есть, стоп-кадр, ускоренная перемотка вперед/назад, замедленная перемотка вперед/назад
    Сжатие - Н.264 (Mpeg-4, part.10)
    Наложение даты и времени - есть, настраивается в меню
    Автоматическое включение - есть, при подаче внешнего питания, настраиваемая задержка в меню
    Питание - 12-24В. Зарядное устройство для автомобильного прикуривателя в комплекте
    Язык меню - русский, английский
    Карта памяти - microSD до 128GB, SD до 32GB
    Bit rate - 10-36 мб/с, настраивается в меню
    G-сенсор - есть, возможность отключать через меню
    GPS - есть, выносной блок
    CPL-фильтр - есть, быстросъемный на магните 37мм
    Датчик движения - есть, управление через меню
    Микрофон - есть, возможность отключать кнопкой или через меню
    Динамик - есть, регулировка громкости через меню, возможность отключать кнопкой
    HDMI-порт - есть, для подключения к цифровому монитору или TV, разрешение 1920х1080i
    AV-порт - нет
    USB-порт - есть, miсroUSB 2.0
    Автоматическое выключение - есть, при снятии внешнего питания, настраиваемая задержка в меню
    Госномер - есть, настраивается в меню, 11 знаков, анг. язык и цифры
    Защита файлов от перезаписи - есть, кнопкой или с помощью G-сенсора
    Время записи на карту - 32 ГБ около 3-х часов, на карту 128ГБ около 12 часов, в максимальном разрешении
    FAQ на Google.Docs от участников форума (настройки, прошивки Оф. и МОД, SpeedCam, ссылки)

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    Про повышенный битрейт (bit rate) и карты памяти: Рекомендуется использование скоростных карт памяти из-за повышенного битрейта в ПО. Чем выше битрейт - тем больше и по объему занимает места ролик на карте. Если вы не видите разницы 36мбит/сек - против 20мбит/сек, то нет смысла ставить максимальный битрейт.

    Как лучше всего настроить регистратор?
    Оптимальными настройками для всех разрешений на официальном ПО будут значения по умолчанию или (стоковые). Также можно сказать, что у всех разные
    предпочтения, настройки приведенные ниже для MOD’ов Trend Vision TDR-718 (MDR-710) подбирались пользователями опытным путем
    и считаются максимально оптимальными для дня и ночи

    Сравнение качества сьемки и детализации WideFHD и FullHD
    на разрешениях 2560x1080 и 1920x1080 (днем) пост #4874 стр.244 от @Kaliningrad
    ночью FullHD уже обходит WFHD по детализации

    Какая карта памяти необходима?
    В виду применения повышенного битрейта в современных видеорегистраторах, рекомендуется брать карты с запасом по скоростным характеристикам с индексом U
    и обозначенным в нём значением 1 или 3. Сталкиваясь с огромным количеством брака по картам памяти и несоответствием заявленным
    параметрам, рекомендуется следующий материал к изучению:
    Все про карты памяти
    Очень хорошо себя зарекомендовали карты памяти бренда Transcend

    Улучшение кронштейна (увеличение прочности охватывающего шарик кольца постановкой медной втулки, с размерами) автор @d.Alex на стр.78 пост#1544

    Чем открыть записанный ролик, чтобы был покадровый просмотр и возможность сохранения отдельных кадров?
    Как вырезать нужный фрагмент без потери качества видео?
    KMPlayer: кадр вперёд - F, кадр назад - Shift+F, сохранение кадра - Ctrl+E
    KMPlayer
    Registrator Viewer: 1 кадр вперёд - N, откат на ключевой кадр назад - B. Умеет склеивать ролики, вырезать фрагменты,
    отображать маршрут на карте для регистраторов с приёмником GPS.
    RegistratorViewer/DATAKAM PLAYER
    VLC media player: в настройках раздел Инструменты > Настройка интерфейса выбрать и добавить в Панель управления "Кадр за кадром" и "Снимок", запись выбранного фрагмента из ролика: нажать "Запись" в Панели управления в начале фрагмента (красный кружок в квадратике), в нужно месте - конце фрагмента опять нажать "Запись" - фрагмент сохранится
    VLC media player

    Юстировка объектива TDR718GP (и TDR 708)
    автор @RadonVRN - Разборка, подключение по HDMI, настройка пост #14992 стр. 750

    Установка драйвера DirectUSB на Windows 10 разместил @Alex58 стр.776 пост#15514
    от @gse Настройки ПО оф. 2017 стр.57 пост #1133
    TDR-718 VER201701111555-A52HT
    Дневные настройки:2560*1080
    -Резкость +1
    -Контраст -0
    -Замер ЦЕНТР
    -Экспо -0.3(предпочтительнее)
    -Сеть 60Гц
    -WDR OFF
    Ночные настройки:2560*1080
    -резкость 0
    -контраст 0
    -Замер ЦЕНТР
    -экспо -0.7
    -сеть 60Гц
    -WDR OFF
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    от @Alex58 , настройки ПО (модифицированное) - МОД ОРАНЖ-4
    TDR-718_VER201601121710-A52HT (12 января 2016) - ORANGE-4
    Дневное разрешение ставится по желанию, кому какое больше нравится.
    Дневные настройки: 1920х1080@60
    -резкость +1
    -контраст -0
    -Замер Точка
    -экспо -0.3 (настраивается индивидуально)
    -сеть 60Гц
    -WDR on

    Ночные настройки: HDR 1920х1080
    -резкость 0
    -контраст 0
    -Замер Точка
    -экспо -0.7
    -сеть 60Гц
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Ссылка на прошивку август 2017 TDR-718_VER201708041710-A52HT стр.736 разместил ag-70
    - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
    Настройки VER201708041710-A52HT стр.739
    @Alex58
    Точка, -0.3, WDR off, 60 гц, 28 Мбит/с, резкость дн. +1, контраст 0
    @ПНА
    Точка,Экспо -0.3, WDR off, 60 гц, 36 Мбит/с, резкость дн. 0, контраст. 0, CPL фильтр установлен
    Рекомендация @ag-70 по прошивке через ПК и применением DirectUSB: На данный момент (02.09.2017) не стоит пользоваться программой DirectUSB III - корректность её работы под вопросом! стр.744 пост #14865
    Для смены прошивок используйте старую (проверенную) версию с нашего сайта
    VER201503201813
    ver 201511281926
    ver 201512051650
    ver 201512161127
    ver 20160105
    ver 201601121710
    ver 20160716
    ver 20161130
    ver 201708041710-A52HT только .elf
    https://videoregforum.ru/threads/alternativnye-bazy-speedcam-dlja-tv718gp.1862/
    Проц A7 имеет только один прямой интерфейс для подключения слота карт памяти.
    Слот microSD подключен напрямую к CPU. Поддерживает объем 8-200GB.
    Слот SD подключен к другому порту через преобразователи. Поэтому медленнее. Т.к. регистратор не только производит запись, но еще и читает и проверяет карту, с картами большого объема не справляется. Поэтому карты SD 8-32GB - без проблем. Карты 64-200GB - битрейт принудительно ограничен 18 мбс.
    Плюс еще программные ресурсы можно перераспределять. Если немного ресурсов отдать для SD, тогда microSD уже не будет справляться. Как-то так своими словами.
    Амбарелла советует стандартный битрейт не выше 18мбс, поэтому раньше мы сами не знали про эту особенность подключения второго слота для карта памяти. Столкнулись с проблемой, когда реализовали повышенный битрейт.
    База Speedcam для старых прошивок (ссылка) (обновления от @ag-70 2 раза в месяц) и MOD-ов от @Kaliningrad + она же для старых прошивок MR-710GP (аналог альтернативной)
    NB! перед заливкой переименовать файл в такую форму: data.bin

    Если регулярно "слетает" прошивка, регистратор отключается во время работы, горит только синий светодиод - см. по ссылкам ТП - от @ag-70 (пост.#16946 стр.848)

    • Нравится x 12
    • Спасибо! x 9
    • Полезно! x 8
    • Согласен x 1
    • Не Согласен x 1
    #1 Dimson75, 2 май 2015
    Последнее редактирование модератором: 21 янв 2023
  2. В роликах с оф. сайта звук слышно нормально. А здесь чё-то совсем не слышно. Сначала подумал, что без звука в обзоре выложили.

    #201 V109559, 22 июн 2015
  3. Да особо лишних проводов не будет, ибо GPS-модуль со сквозным питанием: штекер зарядки втыкается в GPS-модуль, который размещается в удобном или лучшем месте приёма сигнала, с него на магнитный кронштейн, с которого в свою очередь через контакты на регистратор.

    #202 Кulibin, 22 июн 2015
    Последнее редактирование: 22 июн 2015

  4. Я правильно понял, что в 718 используется последовательный режим HDR, а не "шахматный"?

    #203 d.Alex, 22 июн 2015
  5. Оппа! А они разные чтоль бывают????

    #204 sti 28, 22 июн 2015
  6. Все модели A7+OV4689 делают sequential HDR, а не staggered HDR.
    Причина не понятна. Может она программная, может проц а7 не может

    • Спасибо! Спасибо! x 1
    #205 technopower, 22 июн 2015
    Последнее редактирование: 22 июн 2015
  7. Ни чё не понял, но спасибо за ответ))))

    • Согласен Согласен x 2
    #206 sti 28, 22 июн 2015
  8. Это где это я задавал такие вопросы, да ещё чтобы на меня ругались???

    Сам большой поклонник модулей GPS внедренных в кронштейн. Но если смотреть со стороны универсальности, то выносной модуль более оправдан, так как позволит в отличие от встроенного, обойти возможные проблемы различных помех на модуль от оборудования авто, атермальных стекол и т.п.

    И под железо то зачем??? У Вас обшивка передних стоек из железа? У меня в Лачетти выносные модули GPS от ВР и от мультимедиа спрятаны под обшивку стойки, всё отлично ловит.

    • Нравится Нравится x 1
    #207 unreal, 23 июн 2015
    Последнее редактирование: 23 июн 2015
  9. А есть информация код управления работой с матрицей вшит в A7 или лежит во флэш? Если во флэш то наверное теоретически есть вероятность что когда-нибудь появится прошивка с staggered HDR.

    #208 d.Alex, 23 июн 2015
  10. В режиме HDR информация снимается со всей матрицы с пересчетом в 1080p, или все-таки по честному, из середины?
    Кстати, в приведенном выше обзоре есть примеры, когда на ночных стопкадрах номера стоящих во дворе автомобилей в режиме HDRчитаются гораздо лучше, в других режимах там каша. Правда скорость движения была маленькая, но тем не менее.

    #209 mic1968, 23 июн 2015
  11. Из фото в обзоре выходит, что со всей
    Горизонтальный угол обзора в режиме видео 1920х1080p:
    [​IMG]

    Горизонтальный угол обзора в режиме видео 2304х1296p:
    [​IMG]

    • Нравится Нравится x 1
    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #210 Stampede, 23 июн 2015
  12. Протестив три рега с этим процем +матрица , сделал вывод ; ночное видео лучше всё же с HDR ..

    • Согласен Согласен x 2
    • Полезно! Полезно! x 1
    #211 sashy, 23 июн 2015
  13. На примере SS 7810 и MR-710 могу сказать, что в городе ночью лучше использовать режим HDR. По трассе, то тут спорно. Мажет сильно. Даже днем. Днем мне больше Wide нравится. Номера на встречке в солнечный день читаются даже при скоростях около 100 км/ч
    В MR-710 есть автоматическое переключение режимов день/ночь по заданному в меню времени.
    В 718 есть такое?

    • Согласен Согласен x 2
    #212 technopower, 23 июн 2015
  14. Да вроде есть.
    http://trendvision.su/data/documents/TDR-718GP.pdf

    • Согласен Согласен x 1
    • Спасибо! Спасибо! x 1
    #213 sti 28, 23 июн 2015
  15. Судя по инструкции, меню один в один как в MR-710. Похоже прошивку просто взяли от этого регистратора. Это хорошо, в MR-710 давно пофиксили мелкие глюки.

    • Согласен Согласен x 3
    #214 technopower, 23 июн 2015
  16. Да, так и есть, только переназначили управление на джойстик и добавили новый экран.

    • Полезно! Полезно! x 2
    • Спасибо! Спасибо! x 1
    #215 Hanty86, 23 июн 2015
  17. Это радует, я опасался, что будет на линуксе, тогда прощай высокий битрейт.

    #216 mic1968, 25 июн 2015

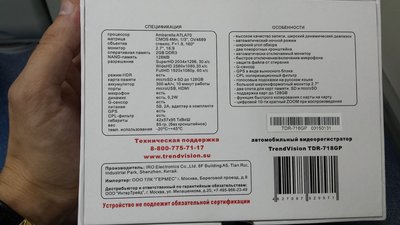

  18. Ну вот я и первый отписываюсь:D
    Получил свой приборчик.
    Пока фото только на тапок, поэтому сильно не пинаем)
    Вот он, родненький:
    20150625_195047.jpg 20150625_195058.jpg 20150625_195212.jpg 20150625_195228.jpg
    Если получится, сегодня "чиркану" тут свое мнение...

    • Нравится Нравится x 10
    • Спасибо! Спасибо! x 1
    #217 Jenek62, 25 июн 2015
  19. jenek62, speedcam в стоковой проше есть?

    #218 biggolden, 25 июн 2015
  20. Его в стоковой прошивке и не обещали вроде.

    • Согласен Согласен x 1
    #219 RadonVRN, 25 июн 2015
  21. Да я еще домой не доехал)))

    #220 Jenek62, 25 июн 2015
