Axiom Car Vision 1100

Тема в разделе "Axiom", создана пользователем sander33, 11 дек 2013.

  1. Автомобильный видеорегистратор разнесенной конструкции AXIOM Car Vision 1100
    Производитель: Компания AXiOM http://www.axiom-russia.ru
    Прошивки там
    Axiom 1100 видеорегистратор разнесенной конструкции.jpg
    Модель: Car Vision 1100
    Конструкция: разнесенной конструкции с выносной камерой.
    Количество: камер 1(+1, без поддержки одновременной записи с двух камер).
    Сенсор камеры: CMOS OmniVision OV2710, 2.1 megapixel
    Процессор: Ambarella A2S60
    Поддержка: HD, FullHD.
    Битрейт: до 15 Мбит/с
    Максимальное разрешение видео: 1920x1080 (30/25 fps)
    Режимы записи: циклическая/непрерывная
    Воспроизведение/запись звука: два микрофона (в камере и на основном блоке)
    Наложение на запись: дата, время, номерной знак
    Детектор движения
    Матрица 2,1 Mpix
    Угол обзора 140°
    Режим фото
    Формат видео .MOV
    Экран: 2.5" 320х240 TFT LCD
    Видеокодек H.264
    Поддержка карт памяти: встроенная microSD до 32Gb, внешняя SDHC до 32GB
    Динамик: встроен в корпус блока записи
    Внешний микрофон: 3х контактный 2,5мм (поставляется отдельно).
    Выходы: AV, USB
    Резьба для штатива: Есть
    Питание: Постоянный ток 5В 1.5А
    Встроенный аккумулятор: 3.7V 1400 mAH
    Размеры: 75х55х20мм
    АКСЕССУАРЫ: Car Vision 1100 Комплектуется новым набором для автозарядки (Новый адаптер в прикуриватель с измененной выносной кнопкой управления и с кабелем miniUSB-RCA (Тюльпаны, колокольчики),
    Теперь с помощью этих кабелей появилась возможность получить видеосигнал на головоное устройство Вашего автомобиля.
    кабель USB-miniUSB для подключения к компьютеру, держатель видеорегистратора в бардачок, 1400mAH аккумулятор, комплект фиксаторов кабелей на двустороннем скотче.

    Камера идет в сборе с держателем на лобовое стекло
    1100Head-1.png 1100cam-1.png 1100Wire-1.png
    День

    Вечер

    Против солнца

    вечером, только начало темнеть, небольшой дождик и туман

    Вечер,дождь,туман, грязь
    Угол обзора стал шире как по горизонту, так и по вертикали, из за этого сильно видна торпедо, если камеру поднимать выше то все столбы и дома изгибаются. Провод для камеры менять не пришлось, он прекрасно подошел под новую.
    В 1100 новая микросхема передачи сигнала, и задействованных контактов в HDMI разьеме в два раза меньше,
    Соответственно провод от 1000-го будет подходить на 1100, наоборот - нет.

    Хороший подробный обзор AXiOM-1100 от @dim565
    • Замена штатного адаптера питания на сторонний стр.68 пост. #1353
    • Аккумулятор для замены: Nokia BLC-02
    • Разборка кнопки, распиновка стр.49 пост. #961
    • Распиновка разьема Jack 3.5 мм 4-pin кнопки стр.12 пост. #221
    • Распиновка разьема Jack 2.5 мм 4-pin доп.аналоговой камеры стр.13 пост. #251
    • Настройка подключения микрофонов
    • Фото платы контроллера стр.42 пост #839
    Прошивки:
    Эта прошивка идёт только на 037/043 версию
    Прошивки 037 и 043 обновлять "выше" нельзя - перестанет работать экран
    https://drive.google.com/file/d/15rqNQm9-UCX5I5KUsRFLynYg0gj9WZZe/view?usp=sharing

    Порядок прошивки:
    1. Файл с прошивкой разархивируем и копируем на карту памяти,
    2. При первом включении на запрос "обновить прошивку?" - Да
    3. Затем - ОК
    4. При втором включении- "обновить прошивку?" - нет,
    5. Форматирование обеих карт произвести
    6. Настройки по умолчанию - ОК
    7. После перезагрузки - в Меню выставить - "Цикл на две карты" - Выкл.
    Эта прошивка для всех версий от 045 и выше
    https://drive.google.com/file/d/1XY46GF3uKH-0R3Cvz5D4ZapJeo3vRFqP/view?usp=sharing

    Некоторые устройства из последних партий были прошиты 059 прошивкой
    Отличия незначительные, их перепрошивать не надо
    .elf для AXiOM-1100 (но есть уточнение: для прошивок от 055)
    https://drive.google.com/file/d/1w7ZtQ28uCiFsmAjj3k9iov15MHc-Et3b/view?usp=sharing

    • Спасибо! Спасибо! x 2
    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
    #1 sander33, 11 дек 2013
    Последнее редактирование модератором: 16 фев 2022
  2. Камера с проводом там единое целое или так же по отдельности?
    Не видел нигде фото :(

    Имхо:
    Разьем камеры занимает почти половину площади и если сделать соединение кабель/камера неразьемным можно значительно уменьшить габариты и соотв. заметность камеры.
    Минусы:
    в случае брака менять целиком.
    возможно кабель впаивать = увеличение себестоимости(?)

    Написал ;)

  3. С этим не поспоришь, к тому же наверняка желающих оплатить "премиум" вариант не так уж и много, следовательно о массовости продукта речи не идёт...
    --- Сообщения Объединены, 1 авг 2015 ---
    Кстати, можно ли с целью снижения высоты использовать угловые коннекторы? Это избавит от необходимости в пайке (но справедливости ради надо отметить, что в случае с перепайкой высота снизится больше).

  4. Что-то я сходу не нашёл угловых коннектеров Mini HDMI - Mini HDMI, такие вообще существуют и где их купить?

  5. @Mr.I
    Не хочу распространять ноу хау,
    у меня ушла пара бессонных ночей и куча испытаний,
    Чтобы придумать, как уменьшить высоту

    В личном порядке, под подписку об нераспространении - поделюсь :)

    Что касается массовости - не хочется делать фигню, а нормальные компоненты и работа стоят дорого
    Но я хочу попасть в тот баланс между ценностью и ценой, когда вопрос о покупке стоять не будет - тот, кто поймет о чем речь не пожалеет денег.

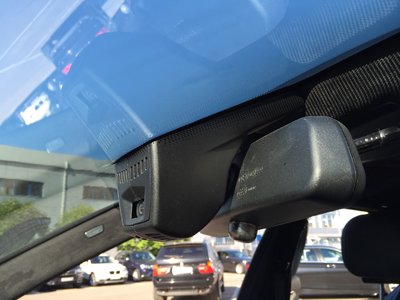

    На фото - для BMW F серии


    Вложения:

    • image.jpg
      Размер файла:
      1,6 МБ
      Просмотров:
      907
  6. В качестве рац. предложения...
    Можно небольшой козырёк над объективом от засветок сделать. Будет что-то вроде бленды...

  7. Готов подписаться:)
    У меня появилась интересная мысль, предлагаю развить её в личке;)

  8. На штекере, вставляемом в гнездо прикуривателя имеется кольцо из белого пластика, оно должно светиться при подключении или несёт чисто декоративную роль?

  9. @Mr.I декоративную

    • Спасибо! Спасибо! x 1
  10. Здравствуйте.

    Так каким образом задействуется вход micro-jack? Записывает что ли при движении задним ходом? И переключается ли он сам на запись с этого входа если запитать камеру на задний ход, соответственно использую переходник на тюльпан при подключении? Какие вариации при штатном головном устройстве и уже подключенной камере заднего вида.

    Одни вопросы. Зачем этот micro-jack если записи в дуплексе нету?

  11. Все эти вопросы были и у меня, поэтому выпросил доп.камеру на тест у Максима.

    Распиновка разьема на доп.камеру есть в теме.
    Автоматом она конечно не включается и имеет небольшое разрешение.
    Нужна скорее для общения с инспектором или скрытно на одежде.

    Обычный алгоритм при переключении режимов(нижней кнопкой ВР со стрелкой):
    Передняя камера > Видеофайлы > Фотофайлы > Меню > и далее по кругу.
    При подключенной доп.камеры:
    Передняя камера > Доп.камера > Видеофайлы > Фотофайлы > Меню > и далее по кругу.

    Более в меню я ничего не нашел, сделать вкл. от ЗХ автоматом без вскрытия ВР не вижу возможности ((

    Джек на 2.5 с 4 контактами оказывается не так просто найти.

    @Molotok
    Вы не против если я фото доп.камеры добавлю ?

    Ранее была проблема с вкл ВР на глушение спутников GPS, радио и брелков сигнализаций, в какой именно детали была проблема?
    У меня штатный ключ при вкл. ВР работает только в упор (
    Сейчас кабель камеры 2м(подрезал разьем), но вот не заметил было ли это с 3.5м...
    Нештатная сигнализация, радио и спутники норм.

    • Полезно! Полезно! x 1
    #991 cthutq, 31 авг 2015
    Последнее редактирование: 31 авг 2015
  12. Так а кто мешает подключить не аксиомовскую камеру? Там же есть ещё контакты которые можно на задний ход прицепить. Общался с установщиками, сказали что есть переходник с микро джека на тюльпан, но это вариант не для голов которые изначально в машине торчат.

    Т.е. получается и перещёлкивать камеру ещё и в бардачке придётся?! ) Чудо вход, удобный )

  13. Сам штатную заднюю хотел подключить, но как она работает не знал, поэтому и выпросил чтобы понять суть.

  14. @Id_1
    Это ограничения процессора,
    А2 не поддерживает двухканальный запись

    Однако ради этого входа
    Люди покупают регистратор для специфических нужд - есть инженер из Питера, который приспособил его для своей тестировочной CCD матрицы (занимается системами ночного видения)

    У меня была идея сделать дешевый регистратор для камеры заднего вида,
    Но дальше тестовых образцов не пошло, забросил идею

    Я могу дать для эксперимента блок записи + питание + доп камеру с разьемом
    Подключите к штатной камере заднего вида, поездите,
    посмотрим результат - стоит ли оно того, есть ли полезность.
    --- Сообщения Объединены, 3 сен 2015 ---
    @cthutq
    Фото - да, конечно
    Предложение по эксперименту действует и для вас, руки правильные :)

  15. @Molotok
    Вы не заметили мой вопрос...
    --- Сообщения Объединены, 3 сен 2015 ---

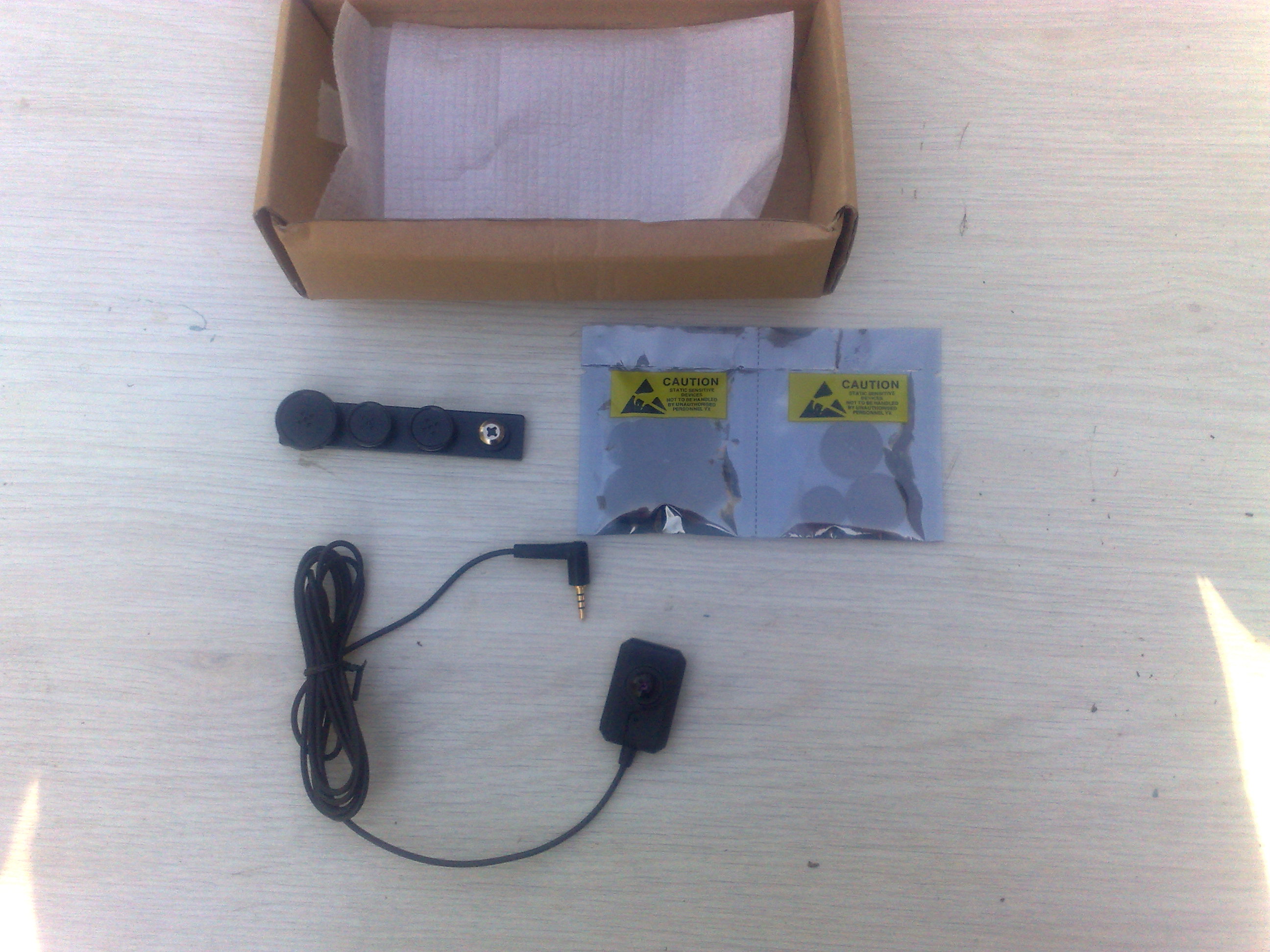

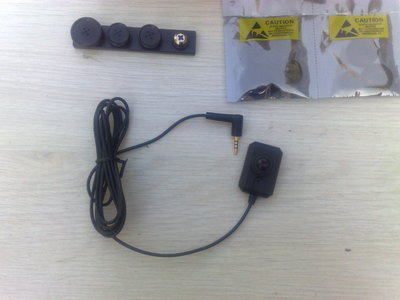

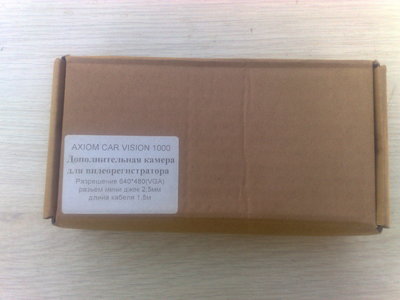

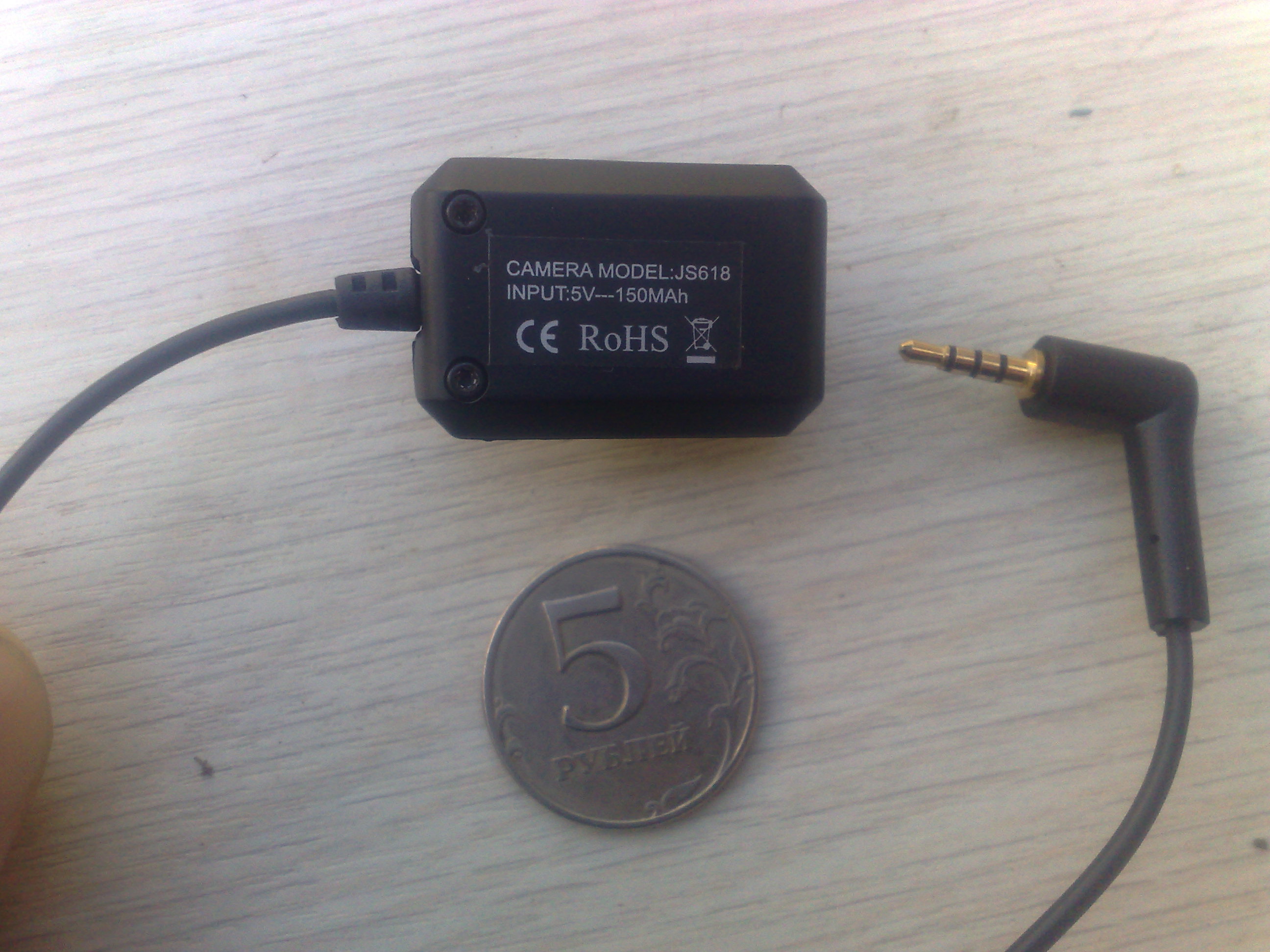

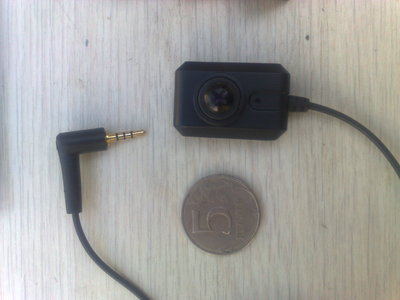

    Вот такая коробочка и комплектность.


    Вложения:

    • 063.jpg
      Размер файла:
      767,1 КБ
      Просмотров:
      943
    • 065.jpg
      Размер файла:
      817,7 КБ
      Просмотров:
      891
    • 067.jpg
      Размер файла:
      759,5 КБ
      Просмотров:
      887
    • 069.jpg
      Размер файла:
      763,1 КБ
      Просмотров:
      969
    • 073.jpg
      Размер файла:
      680,7 КБ
      Просмотров:
      876
  16. Здравствуйте Максим! Если я правильно понял, здесь речь шла об уменьшении габаритов штатной камеры, готов подписаться за любое неразглашение, только поделитесь информацией. Очень нужно, крайне заинтересован. Свою камеру установил в корпус датчика дождя, маскировка хорошая,но камера все равно далеко от стекла. Из за этого блики, и половину картинки занимает торпедо. В теме по установке есть мой фотоотчет.

  17. подскажите режимы работы кнопки?
    Хочу реализовать по аналогии с @cthutq, но у меня в базе есть два варианта кнопок
    1. нажатие
    2. залипание (вкл/выкл)
    Я так понимаю кнопка нужна только для сохранения момента и она всегда горит при включенном ВР?

    та же ситуация...
    Сейчас мечусь между этим и еще одним агрегатом... если удасться на теории реализовать подключение и более менее скрытный вариант установки куплю 1100... (не смотря на то, что он в два раза дороже второго кандидата)

  18. @Benos
    В СПб есть наш представитель - Сергей
    Он может дать Рег на тест
    Поездите - определитесь

    По кнопке - короткое нажатие вкл/выкл записи
    Длинное нажатие - вкл/выкл регистратора

    Когда идет запись,
    диод либо горит постоянно, либо мигает
    (Задается в настройках)

    • Спасибо! Спасибо! x 1
  19. @Molotok
    ну мне если только габариты прикинуть... тесты на форуме проведены, отзывы есть..
    да и конкурентов не много.
    Сейчас главное понять, что и куда можно разместить :)

    axiom-spb.ru
    - это ваше официальное представительство?
