Axiom Car Vision 1100

Тема в разделе "Axiom", создана пользователем sander33, 11 дек 2013.

  1. Автомобильный видеорегистратор разнесенной конструкции AXIOM Car Vision 1100
    Производитель: Компания AXiOM http://www.axiom-russia.ru
    Прошивки там
    Axiom 1100 видеорегистратор разнесенной конструкции.jpg
    Модель: Car Vision 1100
    Конструкция: разнесенной конструкции с выносной камерой.
    Количество: камер 1(+1, без поддержки одновременной записи с двух камер).
    Сенсор камеры: CMOS OmniVision OV2710, 2.1 megapixel
    Процессор: Ambarella A2S60
    Поддержка: HD, FullHD.
    Битрейт: до 15 Мбит/с
    Максимальное разрешение видео: 1920x1080 (30/25 fps)
    Режимы записи: циклическая/непрерывная
    Воспроизведение/запись звука: два микрофона (в камере и на основном блоке)
    Наложение на запись: дата, время, номерной знак
    Детектор движения
    Матрица 2,1 Mpix
    Угол обзора 140°
    Режим фото
    Формат видео .MOV
    Экран: 2.5" 320х240 TFT LCD
    Видеокодек H.264
    Поддержка карт памяти: встроенная microSD до 32Gb, внешняя SDHC до 32GB
    Динамик: встроен в корпус блока записи
    Внешний микрофон: 3х контактный 2,5мм (поставляется отдельно).
    Выходы: AV, USB
    Резьба для штатива: Есть
    Питание: Постоянный ток 5В 1.5А
    Встроенный аккумулятор: 3.7V 1400 mAH
    Размеры: 75х55х20мм
    АКСЕССУАРЫ: Car Vision 1100 Комплектуется новым набором для автозарядки (Новый адаптер в прикуриватель с измененной выносной кнопкой управления и с кабелем miniUSB-RCA (Тюльпаны, колокольчики),
    Теперь с помощью этих кабелей появилась возможность получить видеосигнал на головоное устройство Вашего автомобиля.
    кабель USB-miniUSB для подключения к компьютеру, держатель видеорегистратора в бардачок, 1400mAH аккумулятор, комплект фиксаторов кабелей на двустороннем скотче.

    Камера идет в сборе с держателем на лобовое стекло
    1100Head-1.png 1100cam-1.png 1100Wire-1.png
    День

    Вечер

    Против солнца

    вечером, только начало темнеть, небольшой дождик и туман

    Вечер,дождь,туман, грязь
    Угол обзора стал шире как по горизонту, так и по вертикали, из за этого сильно видна торпедо, если камеру поднимать выше то все столбы и дома изгибаются. Провод для камеры менять не пришлось, он прекрасно подошел под новую.
    В 1100 новая микросхема передачи сигнала, и задействованных контактов в HDMI разьеме в два раза меньше,
    Соответственно провод от 1000-го будет подходить на 1100, наоборот - нет.

    Хороший подробный обзор AXiOM-1100 от @dim565
    • Замена штатного адаптера питания на сторонний стр.68 пост. #1353
    • Аккумулятор для замены: Nokia BLC-02
    • Разборка кнопки, распиновка стр.49 пост. #961
    • Распиновка разьема Jack 3.5 мм 4-pin кнопки стр.12 пост. #221
    • Распиновка разьема Jack 2.5 мм 4-pin доп.аналоговой камеры стр.13 пост. #251
    • Настройка подключения микрофонов
    • Фото платы контроллера стр.42 пост #839
    Прошивки:
    Эта прошивка идёт только на 037/043 версию
    Прошивки 037 и 043 обновлять "выше" нельзя - перестанет работать экран
    https://drive.google.com/file/d/15rqNQm9-UCX5I5KUsRFLynYg0gj9WZZe/view?usp=sharing

    Порядок прошивки:
    1. Файл с прошивкой разархивируем и копируем на карту памяти,
    2. При первом включении на запрос "обновить прошивку?" - Да
    3. Затем - ОК
    4. При втором включении- "обновить прошивку?" - нет,
    5. Форматирование обеих карт произвести
    6. Настройки по умолчанию - ОК
    7. После перезагрузки - в Меню выставить - "Цикл на две карты" - Выкл.
    Эта прошивка для всех версий от 045 и выше
    https://drive.google.com/file/d/1XY46GF3uKH-0R3Cvz5D4ZapJeo3vRFqP/view?usp=sharing

    Некоторые устройства из последних партий были прошиты 059 прошивкой
    Отличия незначительные, их перепрошивать не надо
    .elf для AXiOM-1100 (но есть уточнение: для прошивок от 055)
    https://drive.google.com/file/d/1w7ZtQ28uCiFsmAjj3k9iov15MHc-Et3b/view?usp=sharing

    • Спасибо! Спасибо! x 2
    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
    #1 sander33, 11 дек 2013
    Последнее редактирование модератором: 16 фев 2022

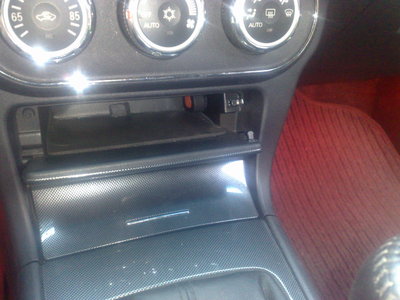

  2. Кнопку на первое время ставил в верхний ящик консоли. Можно заодно использовать в качестве подсветки(у меня там как раз отверстие для этого, резать пластик не пришлось), но имхо она недостаточно яркая для этого.




    [​IMG]

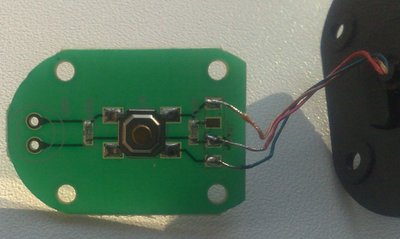

    Благодаря Максиму(еще раз огромное спасибо!) заполучил кнопку на разбор, разбираем битой Т-7:
    кнопка 1.jpg
    Три вывода: общий, на кнопку и на светодиод(ы).
    кнопка джек.JPG
    [​IMG] кнопка 2 - копия.jpg
    Почти никаких отличий от старой версии отсюда:
    http://videoregforum.ru/threads/axiom-car-vision-1100.936/page-13#post-35286
    Нефиксируемая кнопка и два спаренных диода.
    Цвета проводов отличаются:
    кнопка 2.jpg
    [​IMG]Хотел подписать по цветам, но решил подглядеть на своей(такой же), цветность опять другая:
    Видимо в зависимости от партий цветность разная, поэтому лучше кнопку разобрать, а не отрезать. Дорожки на плате видно(на просвет), для наглядности распиновка такая(у всех кнопок одинаково):
    Интересно, для чего пустое место на плате?

    Делал на кнопке парктроника, такая подходит на модели Mitsubishi - АSX, Outlander XL, Lancer Х, Pajerо и пр.
    кнопка парка.jpg
    012 (2).jpg

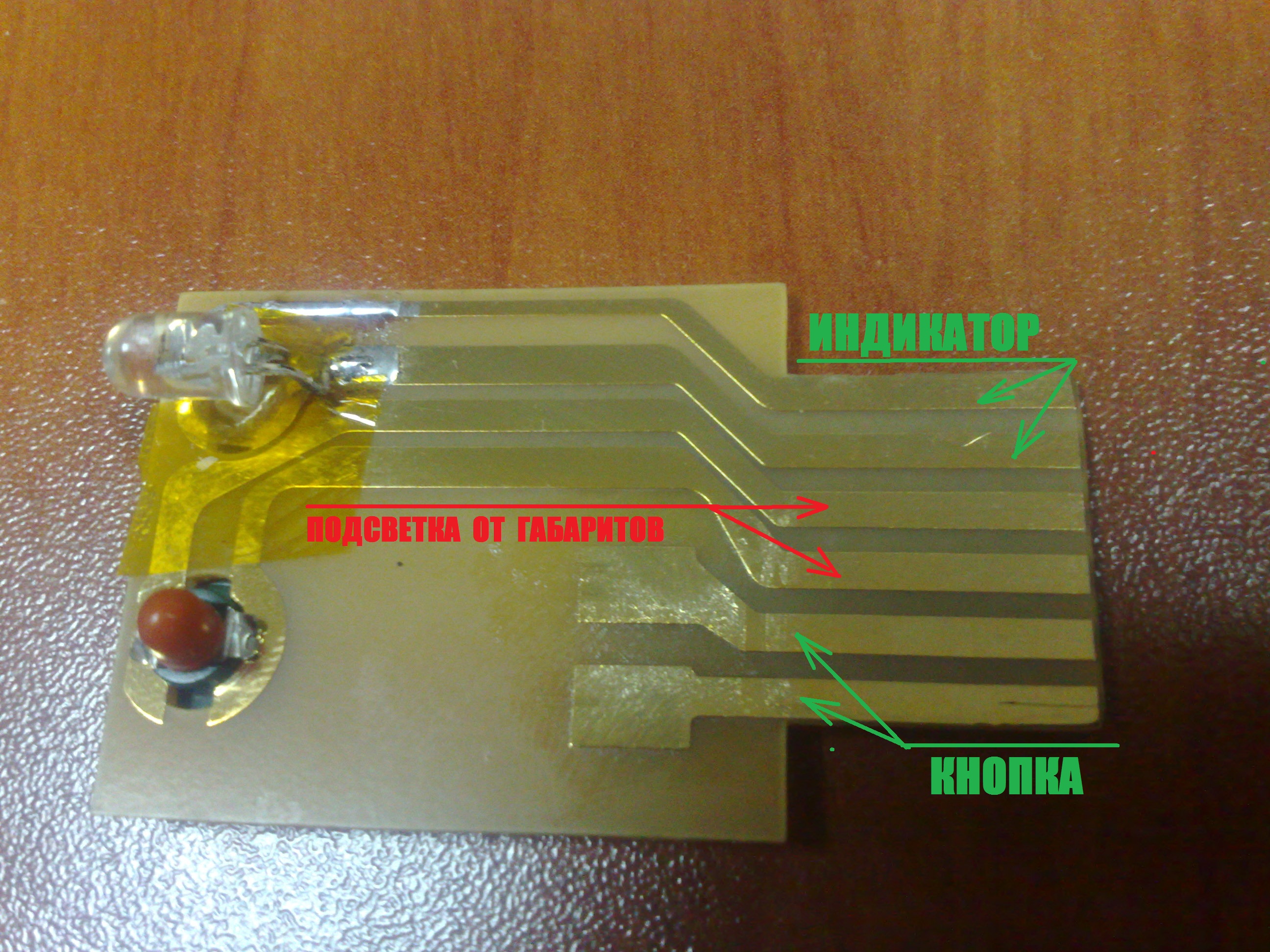

    Шесть выводов: Два на кнопку. Два подсветка(лампа с красным колпачком). Два индикатор(лампа с зеленым колпачком).

    Лампу поменял на красный диод:
    [​IMG]Из-за большого диода(другого не было под рукой) пришлось немного попыхтеть чтоб он вошел в паз и ничего не задевал при нажатии на кнопку .
    кнопка парка разьем.jpg
    Разьем для этой кнопки синего цвета, не обязательно искать именно такой, можно брать любой на шесть пинов, надо будет лишь отломить направляющую.
    Вообще у Mitsubishi много незадействованных разьемов...
    1 и 6 соединены вместе --> общий на ВР
    2 -------------------------------> кнопка, на ВР
    5 -------------------------------> светодиод(индикатор) записи, на ВР
    3 и 4 --------------------------> Подветка от габаритов, переткнул из незадействованного разьема.

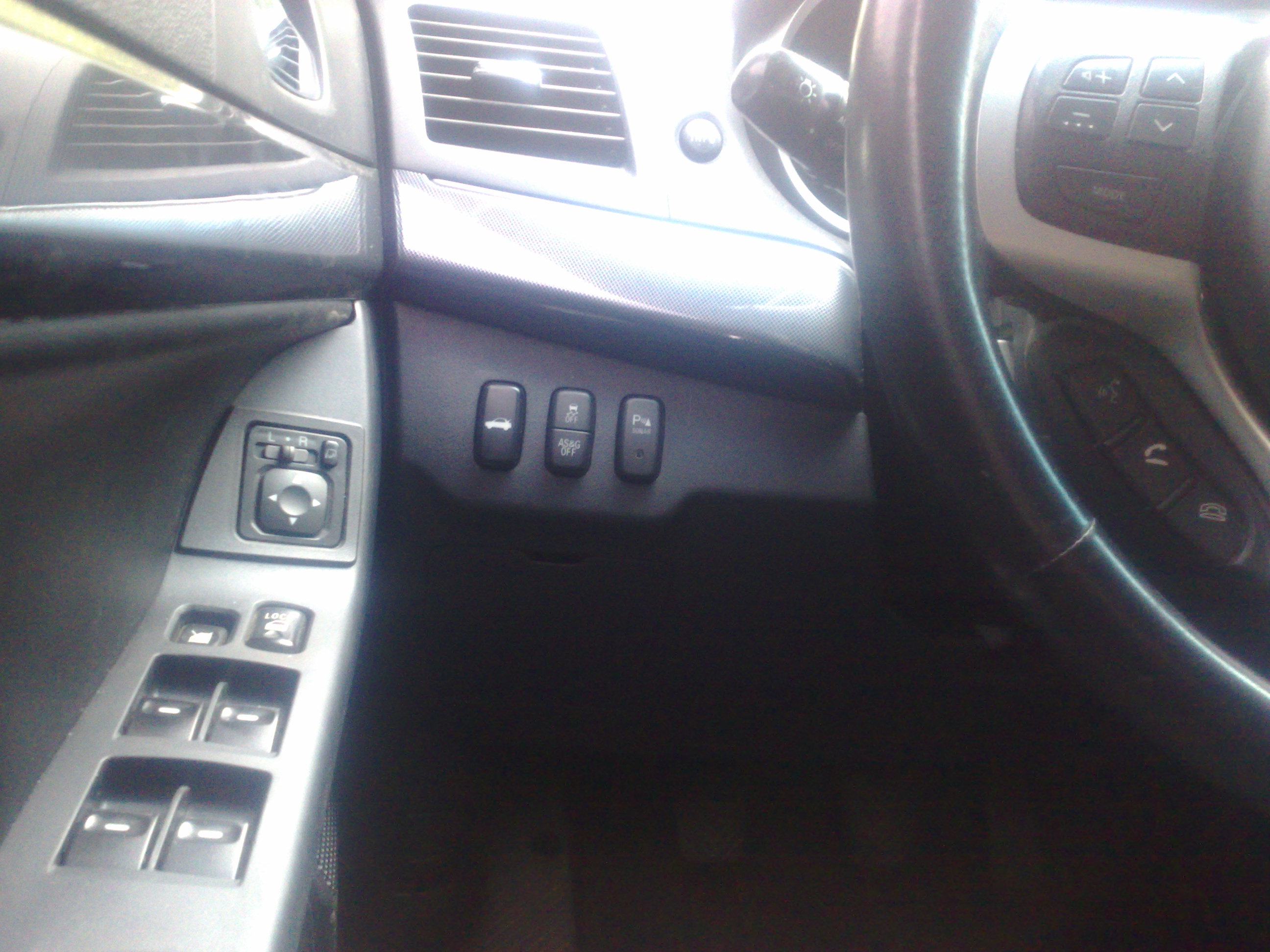

    Кнопка стоит слева от руля и перекрывается им, поэтому индикатор глаз "не режет" ))

    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
    #961 cthutq, 19 июл 2015
    Последнее редактирование: 19 июл 2015
  3. @cthutq
    Отлично получилось!

  4. Неужели это стекло так трясется от низов?

  5. "Плавание" изображения вызвано особенностями работы затвора CMOS-сенсора, поскольку "сьем" картинки производится по технологии Rolling Shutter (строчками, а не сразу все пиксели со всей картинки), это происходит, когда незаметные для глаза вибрации совпадают (в резонанс) с частотой работы затвора, в данном случае мощные звуки определенного темпа мелодии и дают такой эффект.
    Производители матриц уже разработали CMOS-сенсор с технологией Global Shutter (раньше только у CCD-сенсоров было), у Sony уже есть, такого эффекта не будет, но когда они до ВР-ов доберутся-неизвестно.
    PS: на мощном байке катали мото-ВР FOXeye GC1 - вот там "плавала" картинка будь здоров, когда на перекрестках стояли

    • Полезно! Полезно! x 2
  6. @LEONавто
    Просто это "плавание" наблюдается при любой музыке, даже не сильно громкой...
    Ну и темп "плавания" прослеживается в такт низкочастотным составляющим.
    Т.е. с этим ничего не поделать, просто смириться?

  7. Пройденный этап...
    Чёрной изолентой мотаните штекер, что вставлен в камеру и основание,
    к которому камера прикручена. Конструкция станет гораздо жёстче.
    У меня на плохой дороге иногда проскакивало потряхивание...
    Axiom 1100 - Объектив TrendVision.jpg

    • Нравится Нравится x 1
    • Спасибо! Спасибо! x 1
  8. @Kaliningrad
    Попробую.
    Только, наверное, не изолентой, а тонким черным пластиковым хомутиком. Так будет надежнее и эстетичнее ;)

  9. Можете хоть термоусадку, будет ещё интереснее...

    • Согласен Согласен x 1
  10. @Molotok
    Замена видеокабеля помогла, звук на ГУ появился.
    Отсюда вопрос: почему отказались от 2-го аудио и есть ли он в контролере?

  11. А откуда второй канал брать? Параллелить? Микрофон же один (это в экшн-камере Sony, может еще каких, предназначенных для художественной сьемки и пр. стереозвук от двух микрофонов) - а ВР устройство сугубо утилитарное, предназначенное для фиксации дорожной обстановки, звуки ветра, прибоя и дождя ему не под силу

  12. При чем тут микрофон я про RCA... в старых было три тюльпана, да и с компа стерео работает.
    Кстати, доп.шнур для подключения к ТВ с 3-я.

    Возможно не хватало пинов в кабеле ВР-контролер и решили упростить, пусть Максим подскажет.

    Не помните, на контролере есть пломба? Не хочу резать питание, штекер в прикуриватель неразборный

  13. Разбил экран на регистраторе... Где купить экран и сколько стоит?

  14. @cthutq
    Приветствую!
    Второй аудио выход был раздвоением первого, канал один
    Можно припаять дополнительный RCA параллельно
    От двух действительно зря отказался

    Контроллер можете разобрать, если есть желание - припаивайтесь напрямую
    --- Сообщения Объединены, 23 июл 2015 ---
    @Андрей Сачков
    Написал в личку контакт на Павелецкой,
    Приезжайте, заменим

  15. Так и сделал, а то как будто чего-то не хватало :)
    Не стал разбирать, поставил дополнительную розетку на усилителе в недрах панели.

    С питанием не сразу определился, вроде нужно от зажигания(что в закрытом гараже снимать?!),
    с другой стороны иногда надо постоянно по датчику движения(на стоянках/парковках),
    при ремонтах и пр. хотелось бы вообще отключать...
    Поэтому на питание поставил тумблер ON-OFF-ON в бардачке, как раз отверстие там было, ничего сверлить не пришлось :) ну и дополнительно пред. на 2А(перебдел, на стекла 30А).
    От зажигания подключено к питанию эл.стеклоподьемников, там плюс не пропадает при вкл. стартера и имеется таймер после выключения зажигания.
    Постоянный плюс с разьема блока Bluetooth Hands-Free, как раз от тумблера рядом.
    Для полного фен-шуя не хватает отсечки при разрядке акк(есть в планах).


    При просмотре изображения на компе заметные блики, видимо из-за сильного удаления камеры, ее бы ближе поставить, но кабель не позволяет(надо резать) :( свой боязно.

    @Molotok
    Просьба, Максим может найдется такой кабель на разбор?
    В теме видел что была массовая замена на 3.5 метра,
    2 метра мне вполне хватит ;)

    #974 cthutq, 27 июл 2015
    Последнее редактирование: 28 июл 2015
  16. @cthutq
    по кабелю - без проблем
    заезжайте на склад, дадим для экспериментов

    кстати вот статья прошла мимо меня,
    спасибо за ссылку, парню респект!

    https://www.drive2.ru/l/5021984/

    • Нравится Нравится x 2
  17. Спасибо за бесплатную замену устройства, думал экран поставят, а просто дали новый и бесплатно! Просто супер поддержка! Подарили новый кронштейн для камеры, буду пилить его не много. Кабель HDMI купил, тоже буду перепаивать. Еще раз огромное спасибо, буду аккуратней с экраном теперь.
    Вопрос по прошивке, какая самая последняя и актуальная и где можно посмотреть альтернативную?

    • Нравится Нравится x 1
  18. Странно, почему-то думал вы в курсе... да и "наши" там отметились в комментариях.

    Спасибо, обязательно заеду на днях :)

    @Molotok
    Максим, видел пока только на премиум, но не могу не предложить вариант Мitsubishi, крышка пластиковая на датчик дождя/света. Ее номер 7630A022, выглядит так:
    [​IMG]
    Вид установленного на а/м:
    https://www.drive2.ru/l/3522961/
    http://www.drive2.ru/l/4071989/

    Устанавливается на многие модели марки(почти все свежие):
    [​IMG]
    Унификация заманчивая, рассмотрите как появиться возможность.

    Р.S. По кнопке на новую модель(тут было такое фото) вопрос:
    [​IMG]

    Управление будет по нескольким проводкам или резистивное?

    #977 cthutq, 30 июл 2015
    Последнее редактирование: 30 июл 2015
  19. @cthutq
    Спасибо за наводку, просьба полный список моделей в личку

    ПО кнопке - резистивное

  20. Кроме шуток, но после каждого подобного поста желание купить Axiom Car Vision 1100 только усиливается, и я почти готов, но один из камней преткновения всё же мешает - при всей своей скрытности установки есть у Axiom Car Vision 1100 один демаскирующий элемент, это камера, которая "растворяется" в салоне авто только в "премиум" исполнении за двойную стоимость и для владельцев пары брендов. ИМХО если бы производитель предлагал универсальный фальш-короб (по типу датчика дождя и т.п.) для камеры, то покупатели оценили бы это по достоинству. Но пока такого варианта не предлагается, народу приходится заниматься "колхозом", в этой связи вопрос - можно ли отдельно приобрести корпус камеры для Ауди (у меня тоже ВАГ, хоть и не премиум) и какова цена вопроса??? И подойдёт ли данный корпус для стандартной камеры (на сайте установщиков читал, что камера якобы отличается, маркетинг для оправдания стоимости?)???

  21. @Mr.I
    Приветствую!
    Все правильно, я тоже мыслю в этом направлении и активно сейчас работаю над расширением ассортимента встраиваемых регистраторов
    Напишите в личку, какая у вас модель

    Камеру мы действительно переделываем, чтобы уместить в маленьком объеме
    Ручного труда очень много + мелкосерийное производство на порядок дороже чем отливки после металлической пресс-формы
    Ну и разработка с моделированием - все надо окупать.
