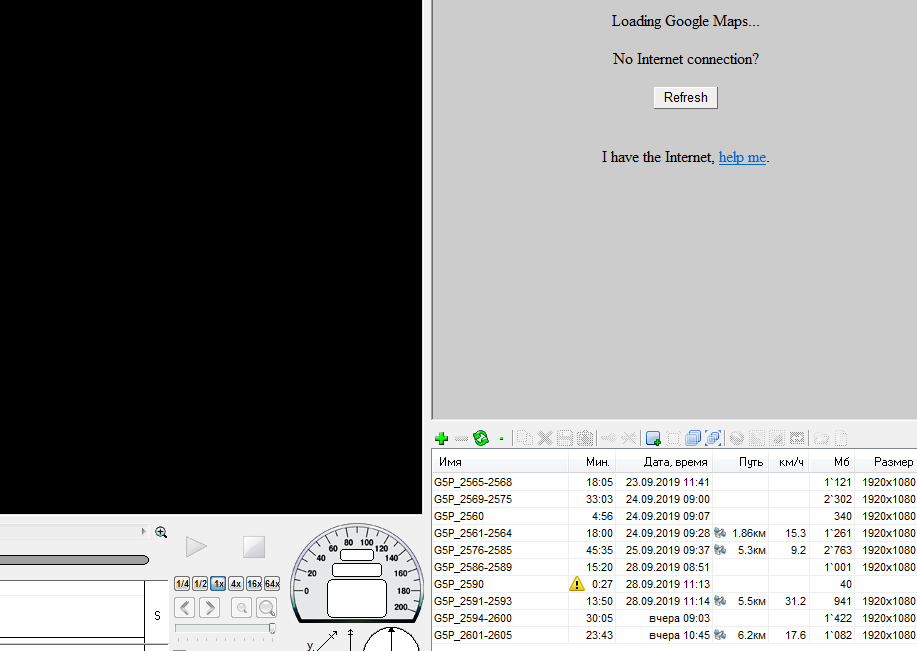

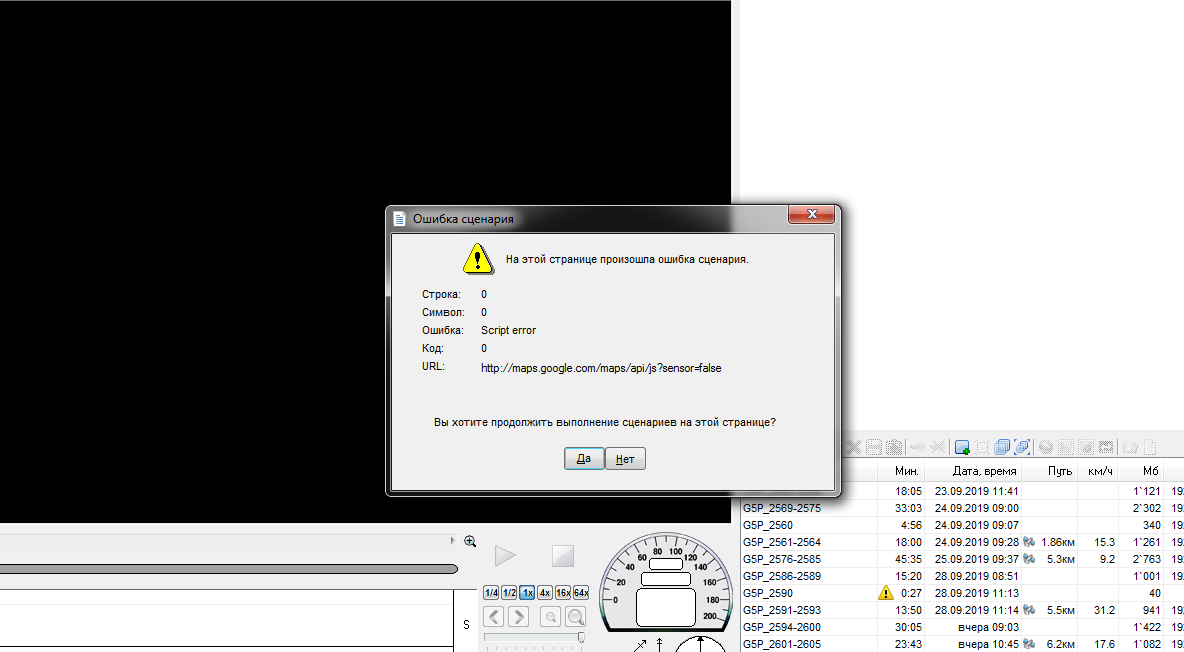

С Экраном Datakam G5

Тема в разделе "Datakam", создана пользователем Agram, 19 дек 2013.

  1. @Olego33, а ещё визуальные оповещения Спидкама есть?

  2. Приветствие, и прощание
    --- Сообщения Объединены, 7 май 2019 ---
    Да есть, переезды показывает, ограничения, все что по спидкаму отмечено, когда в город залетаешь с превышением мигает как проблесковые маячки, ночью даже пугаешься, сразу сотрудников в зеркала высматриваешь

    #6962 Olego33, 7 май 2019
    Последнее редактирование: 7 май 2019
  3. @Olego33, наверно самым простым выходом будет сделать сброс к заводским настройкам. Не кнопкой Reset, а через меню.

  4. Может кому пригодится.

    Попался мне G5-REAL, похоже самой первой ревизии (на плате 2013 год, ревизия 1.1) микро-USB, экранированный шлейф между платами, пластиковый холдер объектива. С сильным расфокусом.

    Вскрыл я его, отъюстировал, порадовался - и началось.

    Симптомы такие: при включении кнопкой загораются все светодиоды, экран не включается, ВР не работает. Если пошевелить что-нибудь в районе шлейфа - включается. При выключении - продолжает гореть а потом тускло мигать светодиод питания. Через некоторое время ВР самопроизвольно включается. Т.е. выключить его не получается - только полным разрядом аккумулятора или опять же, нажав на что-нибудь в районе шлейфа (где-то выше в теме описан такой глюк).

    При подключении через штырь или USB - не включается. Заряд не идёт.

    Проблема сначала была плавающей. Само собой грешил на шлейф между платами. Снял, как здесь советовали, с него экран (настоятельно не рекомендую этого делать - будут проблемы с GPS). В конце-концов замучал шлейф поисками плохого контакта так, что убил его.
    Надо сказать, наблюдал практически все описанные в теме глюки - 90% проблем - соединение между платами. Инверсия цветов, битые файлы, невидимость одной из SD-шек, "ошибка инициализации матрицы", отвал GPS модуля (нет вообще иконки спутника), это навскидку.

    В итоге заменил шлейф, и... Проблема не ушла.

    Значит где-то неконтакт или утечка. В худшем случае BGA пайка чипа.

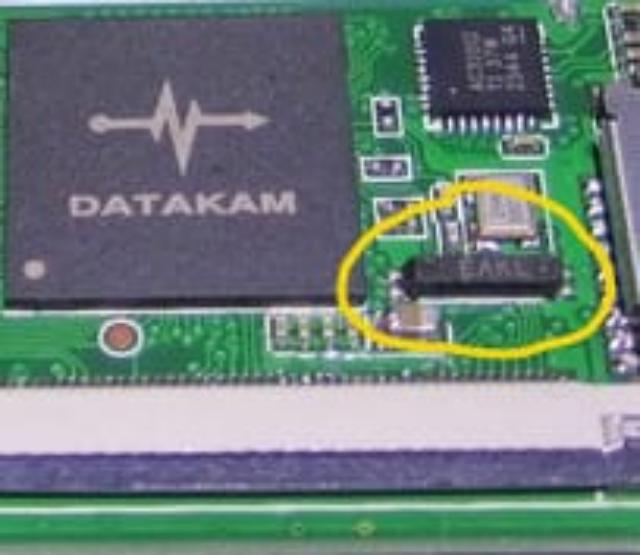

    Искал непропай с лупой, тыкал зубочисткой, почти отчаялся... Вобщем, не буду томить, причина нашлась здесь, под большим экраном, которым закрыты чипы:


    Извините за качество фото - какие нашел в интернете. Самому фотать в голову не пришло - было уже под 4 утра, отчаянье, ну, сами понимаете...

    Сняв экран, начал прижимать к плате чипы, т.к. думал что проблема в их отслоении, нифига. Потом потыкал в детальки и к моему ужасу вот эта продолговатая прямоугольная фигня просто отвалилась от платы [кто подскажет - что это за деталька???].
    Что написано - не разобрать (что-то вроде EARL), по два контакта с обеих сторон, с одной из сторон контакт закорочен. Внизу у детальки, со стороны платы - отверстие, через которое виднеется что-то вроде металлического цилиндра.

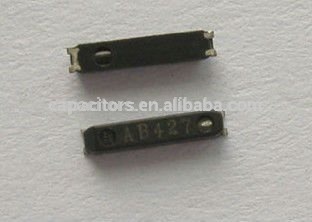

    Это пассивный кварцевый резонатор:

    Мысленно похоронил рег, т.к. такую мелочь ни разу в жизни не паял. Но т.к. больше уже всё равно ничего не оставалось - решил попробовать.

    Припаял сначала задом-наперёд, потом недопаял, в результате, с третьей попытки, деталька встала, рег включился и заработал без глюка. Проблема ушла, сейчас езжу с ним третий день, радуюсь.


    На самом деле, мне нравится этот зверёк, именно G5. Оно реально ремонтопригодно. У меня есть также версия 2015 года, уже лишеная большинства недостатков. Реально видно как от ревизии к ревизии вносились улучшения - если самая первая версия сырая - то в последних видно что вносились конструктивные изменения к лучшему: металлический холдер объектива, экран на GPS модуль, отказ от шлейфа между платами в пользу жесткого разъема. Здесь это не принято, но похвалю датакамовцев - видно что ребята работали.

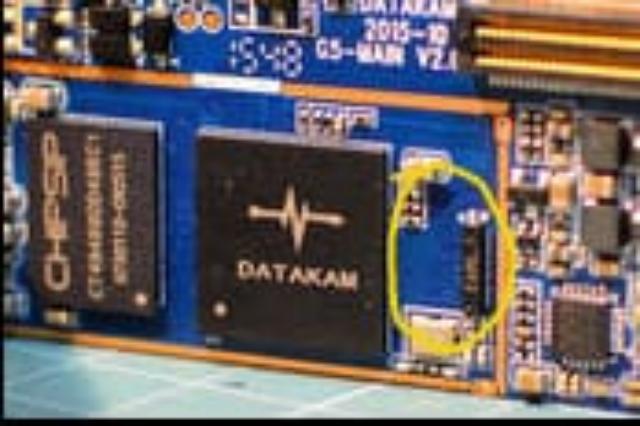

    Вот эта же часть платы из версии 2015 года:


    Видно что эта деталь была развёрнута на 90, т.к. в противном случае при изгибе платы при высоких температурах она просто отслаивается


    Жаль, что сдулись.


    По моему мнению этот регистратор мог бы стать народным, если бы были выложены в общий доступ исходники прошивки. Очень печально что этого уже не произойдёт, остаётся реверсить эту или писать с нуля.

    На самом деле там несложно и bluetooth модуль подцепить и использовать сотовый телефон в качестве внешнего GPS модуля. И WiFi для передачи файлов, но без доступа к коду прошивки это всё будет сбоку.

    З.Ы. изолирование платы от модуля GPS помогает. Плата реально фонит и мешает его работе, это уже всем известно

    З.Ы. на самом деле нет 100% уверенности что дело было в этой детальке. Возможно, пытаясь её припаять, я невольно прогрел какое-то место и проблема временно ушла.
    [edited]Однако, больше недели прошло - работает!
    По ходу дела нашел ещё и причину периодического отвала GPS модуля - надо обновить прошивку модуля
    [/edited]

    • Полезно! Полезно! x 7
    #6964 gritaro, 1 июл 2019
    Последнее редактирование: 9 июл 2019
  5. Действительно, G5 был лебединой песней, Датакама.

    Если бы контора реально бы была заинтересована в выпуске качественного рега, а не в тупом выкачивании бабла, G5 мог бы стать отличным полигоном для отработки различных решений, что привело бы к выпуску по настоящему качественного продукта, задвиганию конкурентов и в конечном итоге – получению прибыли. Но в наших реалиях это слишком длинная схема. Хочется всего и сразу, и доить надо по максимуму. Я вначале и сам думал, что выпуск G5, это логическая поступь вверх, а оказалось просто случайное совпадение факторов, бонусы от которого были благополучно просраны. Датакамомские мечтатели почему то решили, что фишка, единожды проканавшая с G5, будет работать всегда.


    Опыт двух последних моделей показывает, что не проканало…

    • Согласен Согласен x 7
    • Нравится Нравится x 1
  6. Про потерю GPS модуля

    Вроде бы вся инфа есть, но разрознена, соберу в одном месте.
    Два года назад появилась проблема, не только у меня, у многих.
    Тогда решить не удалось, хотя на тот момент некоторым причина была уже известна.

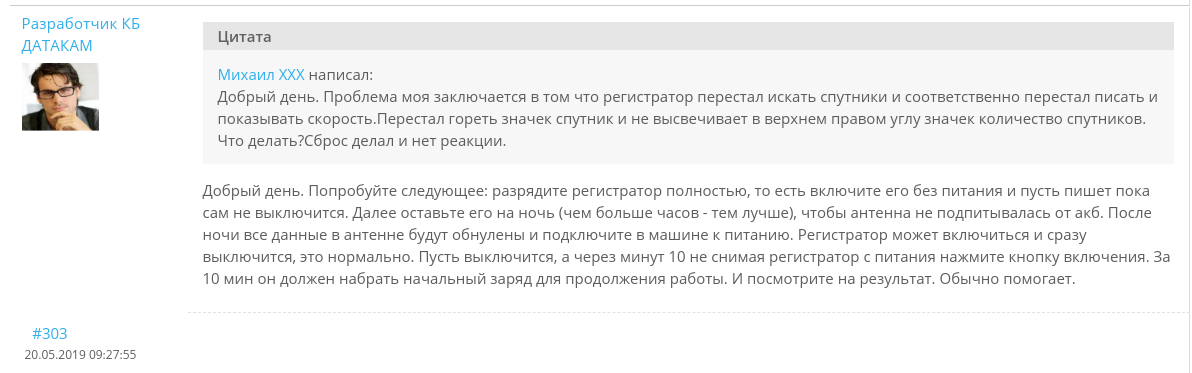

    Датакамовцы предлагали менять у них модули GPS за денежку или из последнего - с особым цинизмом предлагают делать холодный старт особо извращённым способом:

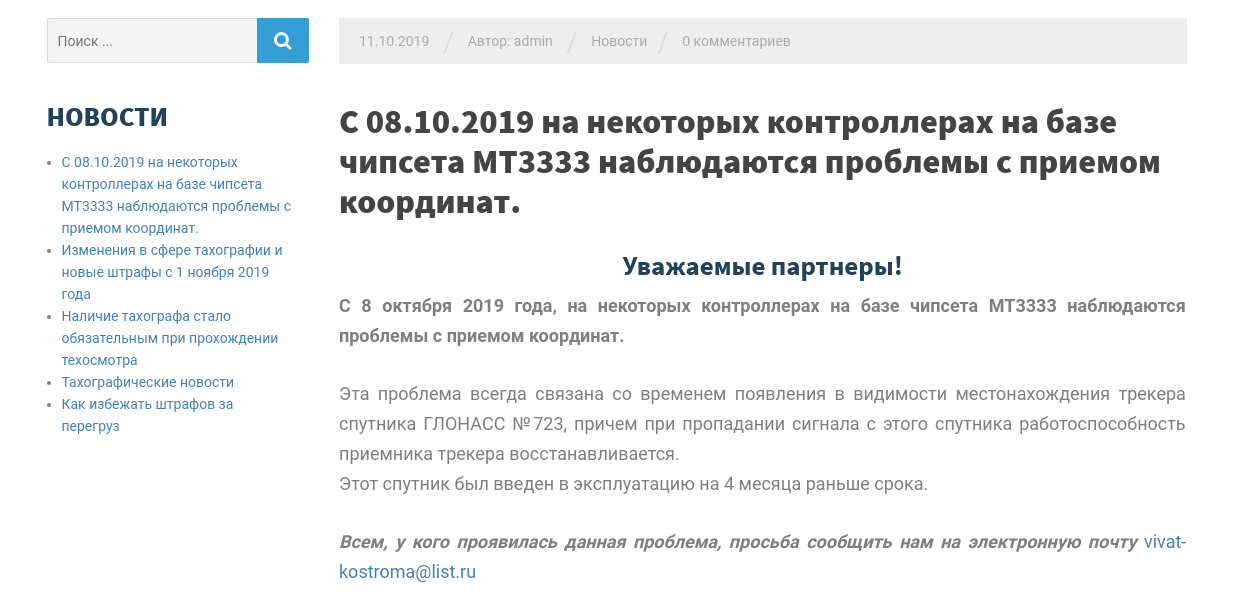

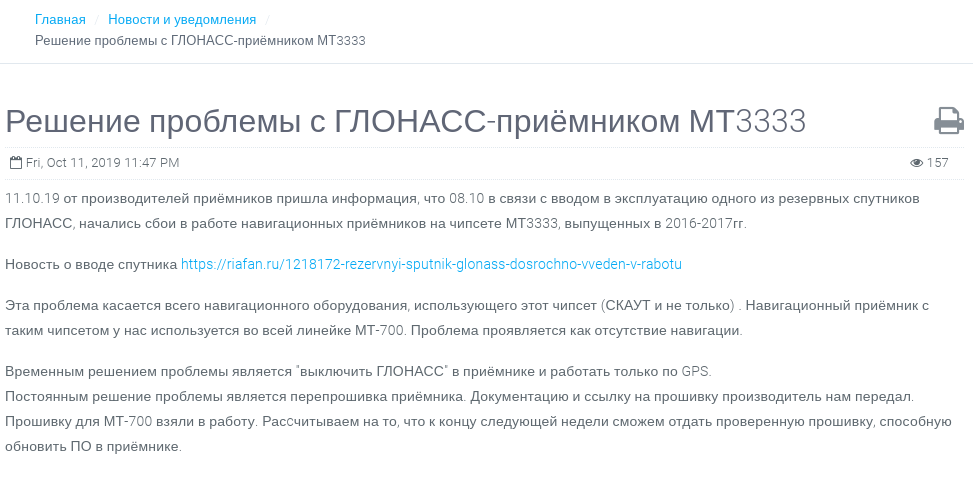

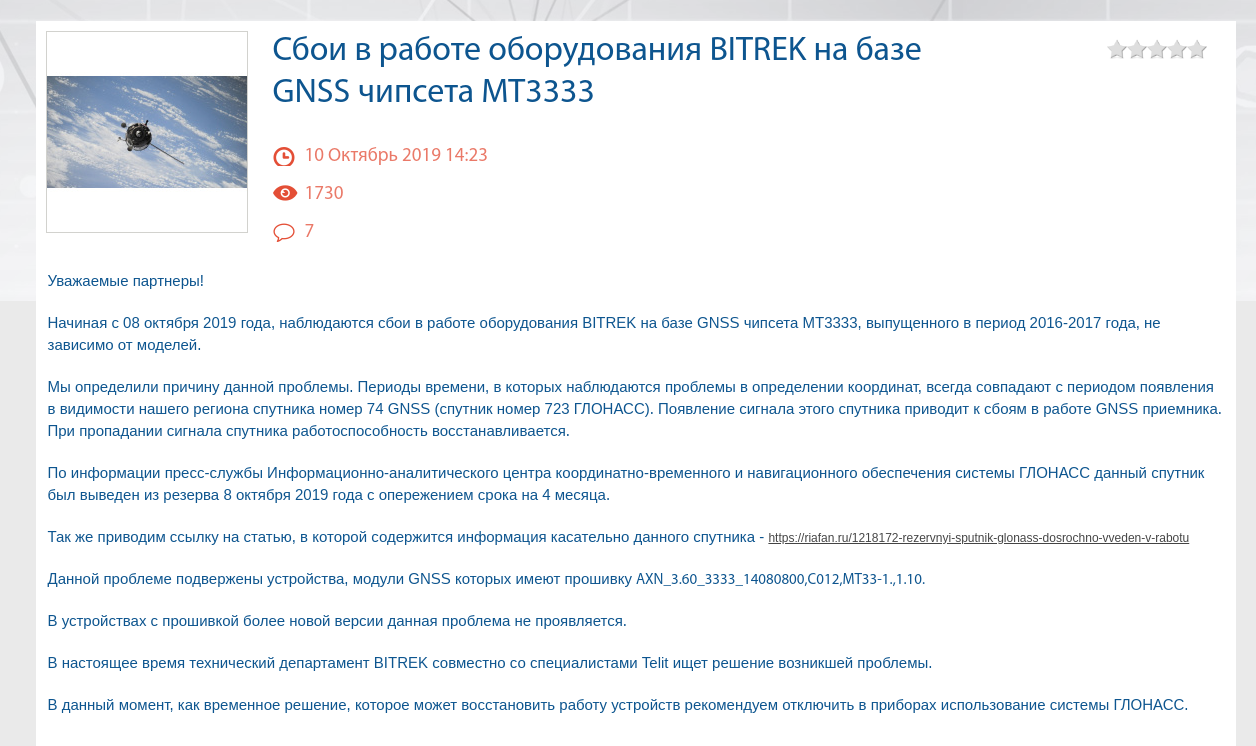

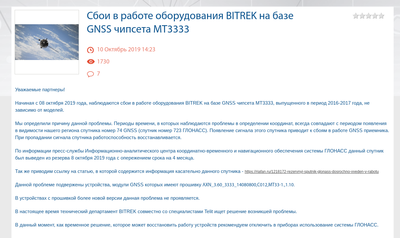

    Виноваты на самом деле японцы, запустившие летом (2017/6/1) спутник QZSS #194, который начал полностью функционировать 2017/09/16. Ну и рукожопые программисты из MediaTek, пишущие прошивки для mt3333.

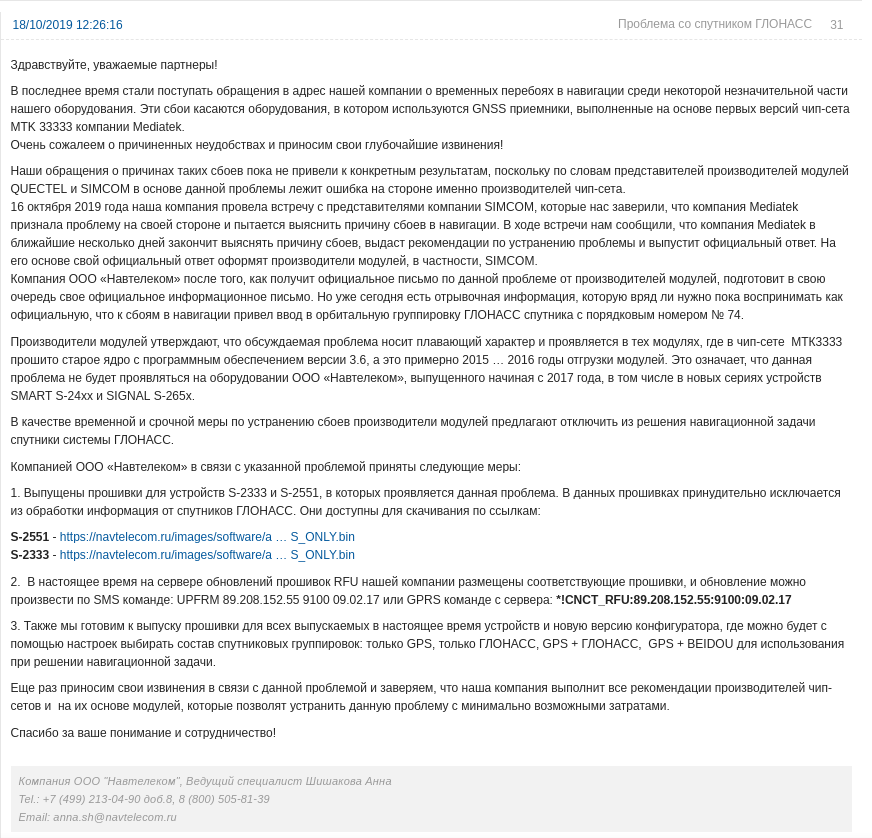

    Следует заметить, что "Навтелеком" своих пользователей о проблеме уведомил в 2018 году - https://navtelecom.ru/images/infoletters/inf-navtelecom-QZSS.pdf (копия документа в аттаче inf-navtelecom-QZSS.pdf). Что мешало аналогично поступить Датакаму - решительно непонятно. Они и по сей день предлагают изумительные решения... Не пользоваться ВР сутки, чтобы бэкап батарейка разрядилась, альманах протух и модуль сделал бы холодный старт :)
    Вот ещё инфа https://planevision.systems/docs/up-501-gps-trimble.pdf - у нас наибольшая вероятность проявления проблемы - восток Росссии, откуда этот #194 спутник может быть увиден.

    Наиболее прямое решение - обновить прошивку модуля на любую свежую, где эта проблема пофикшена. А пофикшено оно в версиях начиная с AXN3.8.
    У меня в версии регистратора 2014 года стоял модуль с прошивкой 3.10. В версии 2015 года - 3.20. Исходя из того, что никто регистраторы не прошивал - 3.10 и 3.20 - прошивки старые.
    Тут ещё один прикол - нумерация прошивок у них непрозрачна - 3.10 и 3.20 старее чем 3.8.
    Код:
    AXN3.20_8033_3333_96.1151100.1.bin

    AXN: Fixed Prefix
    3.20: Firmware Version
    8033: Build number
    3333: Target chipset, in this case MTK3333
    96: Baud rate / 100, in this case 9600 Baud
    1151100: NMEA sentence rate: { GGA, GSA, GSV, RMC, VTG, ?GLL?, ?ZDA? }
    1: Update rate, ie. 1 Hz
    В имени файла прошивки указывается build number, он сквозной, на него можно ориентироваться.
    На самом деле в сети вы особо-то и не найдёте прошивок для Transystems. Но они вполне подходят от других модулей на mt3333, например от GlobalTop-а.

    Где взять?

    Вот отличный ресурс, где есть всё необходимое http://docs.mirifica.eu/GlobalTop_Technology/MediaTek_MT3333/
    Проверить работоспособность и посмотреть версию: MiniGPS_v1.7.1.exe.zip
    Прошивальщик и DownloadAgent: GlobalTop FlashTool v123 for Customer.zip
    Прошивка, которая подходит: AXN3.8_8397_3333_96.1151100.1.bin.zip

    Как прошивать?

    Описано здесь http://forum.apmcopter.ru/threads/gps-modul-mtk-i-ardupilot.290/page-2#post-15229. Там же как восстановить неправильно прошитый модуль.

    Как подключить модуль к компьютеру для прошивки - немного выходит за рамки этого поста. Скажу только что я использовал копеечный USB-TTL конвертер на CP2101 с али, например такой.

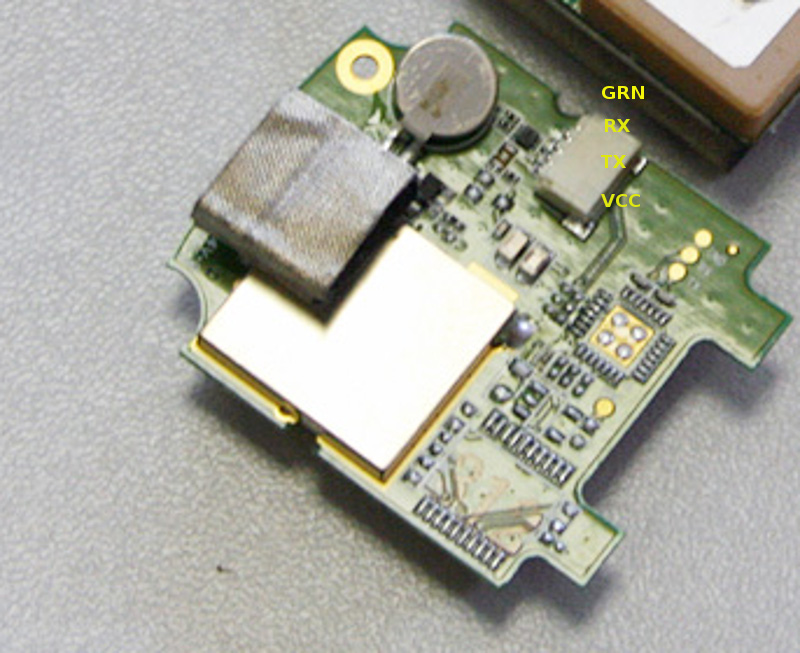

    Распиновка модуля 2014 года

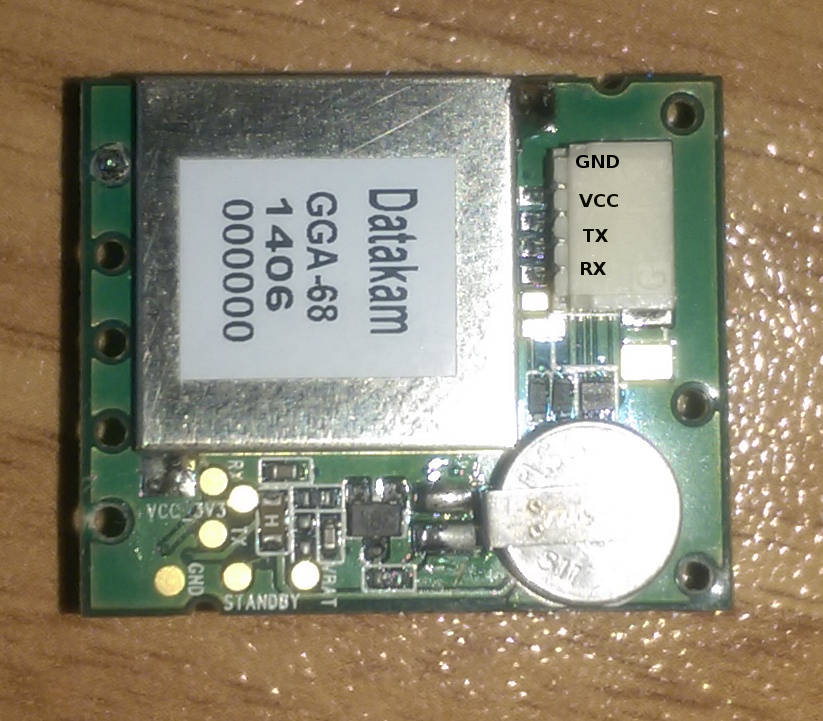

    Распиновка модуля 2015 года

    Традиционный дисклеймер: всё, что делаете, на ваш страх и риск, всё может пойти не так.
    Про себя скажу, что оба своих модуля перепрошил, странностей не заметил. Решена ли проблема - пока говорить рано, наблюдаю.


    Вложения:

    • Полезно! Полезно! x 8
    #6966 gritaro, 10 июл 2019
    Последнее редактирование: 12 июл 2019
  7. Спасибо. Полезно. Но.... У меня периодическая потеря модуля GPS началась в 2016-м, задолго до запуска японского спутника в 2017 году. Дело было в Крыму. Грешил на глушилки с военных баз, как раз недалеко от них проезжал. Но в первую дорогу ничего не пропадало, и на обратном пути до Алушты спутники так и не появились, а проблема решилась утром после холодного старта из меню настроек. Второй раз через полгода на МКАДе всё пропало. После двух Reset-ов заработало. 2,5 года проблем не было, этим летом опять начались. Причем заметил, что GPS как-то криво работает, периодически пропадает. Заехал в тоннель, а после выезда за 5 дней ни одного спутника не поймалось. И холодные и горячие старты, и многочисленные reset-ы результата не принесли. В итоге снял регистратор с питания, включил запись и оставил. Через час включил, всё заработало.
    Поэтому, учитывая, что проблемы были и до появления японского спутника, подозреваю, что дело не в нём, и перепрошивка модуля не поможет. Конечно, можно было бы ради профилактики заморочиться, но как проверить результат? Ведь он иногда годами без зависаний работает и со старой прошивкой. Возможно, на Дальнем Востоке проблема более актуальна, и ОДНОЙ ИЗ ПРИЧИН потери GPS действительно является японский спутник. Но, скорее всего, она не единственная.
    Так с середины 2015 года они не имеют доступа к прошивке. И другой вопрос, прошивкой чего можно решить проблему: GPS-приемника или регистратора, или без разницы, чего?

    В любом случае, отрицательный опыт, если после перепрошивки модуля он всё равно будет пропадать, тоже был бы полезен. Потому что после Вашей информации закрался червячок сомнения: "А вдруг.......?" :)

    • Согласен Согласен x 2
    • Спасибо! Спасибо! x 1
    #6967 NightWatcher, 12 июл 2019
    Последнее редактирование: 12 июл 2019
  8. Согласен, это одна из причин. Другая - контакт между платами.

    Вот другой пример: у меня на даче какая-то магнитная аномалия. Сотовая связь плохая (как наверно и у многих), но ещё и GPS не работает. Геодезисты когда приезжают межевание делать у нас на пяточке - мучаются, потому что их приборы ценой за пол-ляма нихрена спутников поймать не могут. Дай бог одну точку отметят, остальное рулеткой меряют. Так вот если я в этом месте оставляю регистратор работать (когда машину грею, например) GPS модуль успевает, похоже, насосаться из эфира всякого шлака и тупо вешается.
    У этого модуля есть такая особенность - он в результате каких-то причин может войти в состояние, когда не выводит в TX никакой информации и не реагирует на команды. При старте выдаёт только строки инициализации - и молчок. Выглядит так:
    Код:
    $PMTK011,MTKGPS*08
    $PMTK010,001*2E
    $PMTK011,MTKGPS*08
    $PMTK010,002*2D
    Тогда рег считает что модуля нет. А модуль должен выводить лог, даже если нет ни одного спутника, раз в какие-то полсекунды.
    А раз он на команды не реагирует - то и всякие hot/cold restart из меню не работают и единственный способ его рестартовать - дождаться когда сядет батарейка.
    Так было, возможно новая прошивка это исправит, возможно нет.
    Конкретно в этом случае - только прошивкой GPS приёмника. Тут, конечно, такое дело - рядовой пользователь не в состоянии самостоятельно его прошить. Это несколько сложнее, чем прошить регистратор. Для этого придётся регистратор разобрать (а значит лишиться гарантии) а плюс ко всему нужно определённое оборудование. В этой ситуации их проблема в том, что они не предусмотрели возможность апдейта прошивки модуля GPS пользователями. Также как прошивку самого регистратора - закинул на флэшку, ребутнул и готово. Не успел Вадим, наверняка сделал бы, был бы жив. А это значит - надо либо предлагать бесплатную замену, либо бесплатную перепрошивку в сервисных центрах.
    Мне на самом деле очень интересно - когда к ним обращались с подобными проблемами, они делали замену модуля GPS. Какая версия прошивки была у тех модулей, на которые они заменяли?
    Если та же самая, то это объясняет то, что у людей после такого ремонта проблема повторялась.

    Так попробуйте! Понятно, что пока работает - лезть смысла нет. А вот когда в очередной раз заглючит - можно рискнуть.
    Если всё делать аккуратно, то максимум - запорете GPS модуль и тогда просто берёте на али любой подходящий по размерам, на 3.3 вольта. Вот 100% работающий с нашими регистраторами, ничем не хуже родного

    • Полезно! Полезно! x 1
    #6968 gritaro, 14 июл 2019 в 20:51
    Последнее редактирование: 14 июл 2019 в 20:58
