С Экраном VicoVation TF2 Premium

@mayorvs
Резьбовая часть объектива металл.
Имхо по п. “А”, не по резьбе не стоит делать.
По п. “Б”, при использовании резьбовой пластковой части холдера теряется весь смысл конструкции.



Дело с металлохолдером сдвинулось с мертвой точки .

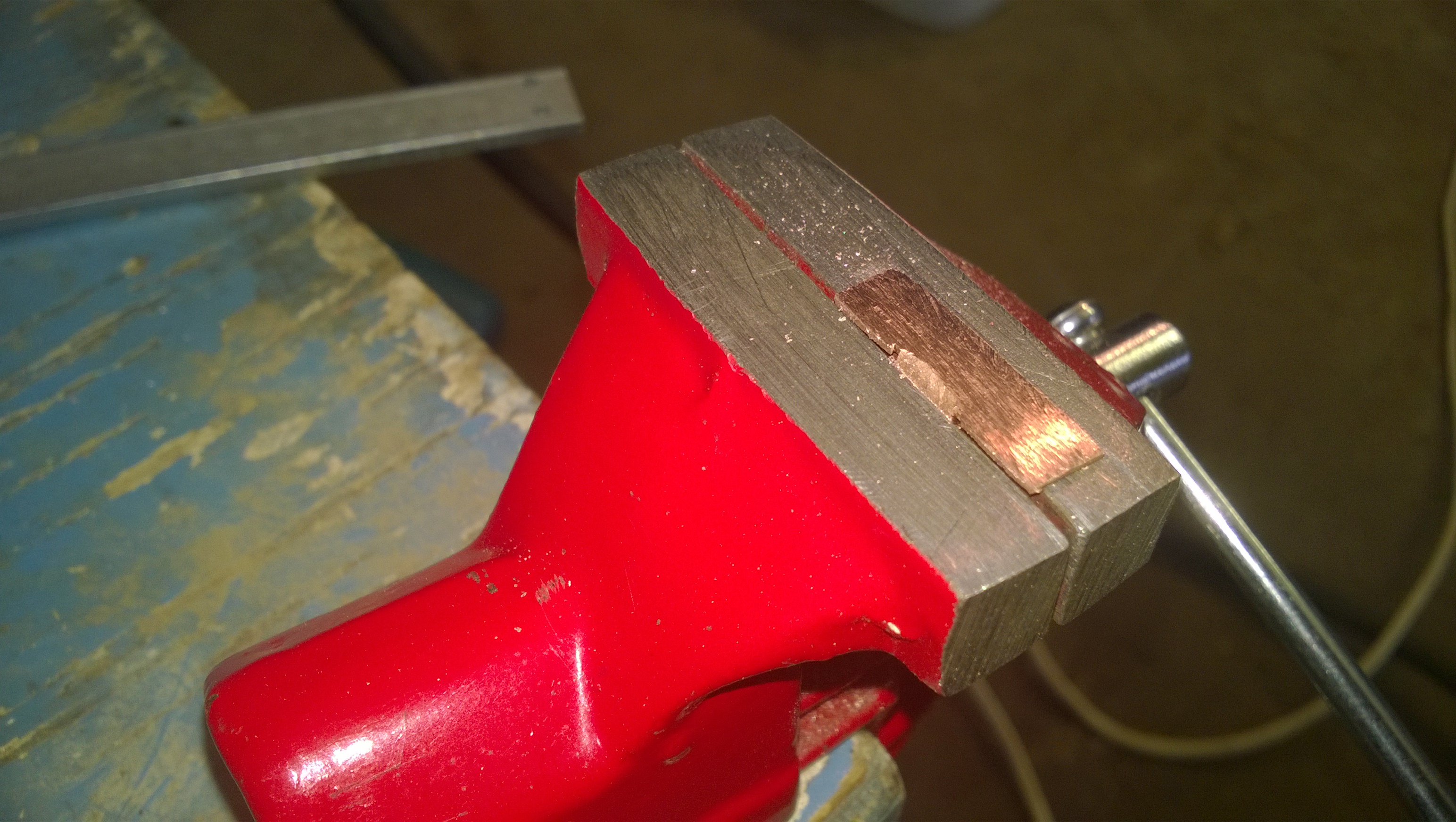

Полоску медяшки 1 мм толщиной и 20 мм шириной нашел, метчик заказал по ссылке.
Спасибо makeevb, подсказал где точнее искать по метчикам. Там хоть и оказалось, что от 1000р и только для ИП, но все равно стало понятно, что варианты всегда есть для продолжения поисков. В итоге немного в другой компании продали "физику", за 290 руб, жду доставки метчиков



Пока метчики еще не отгружены, работа кипит

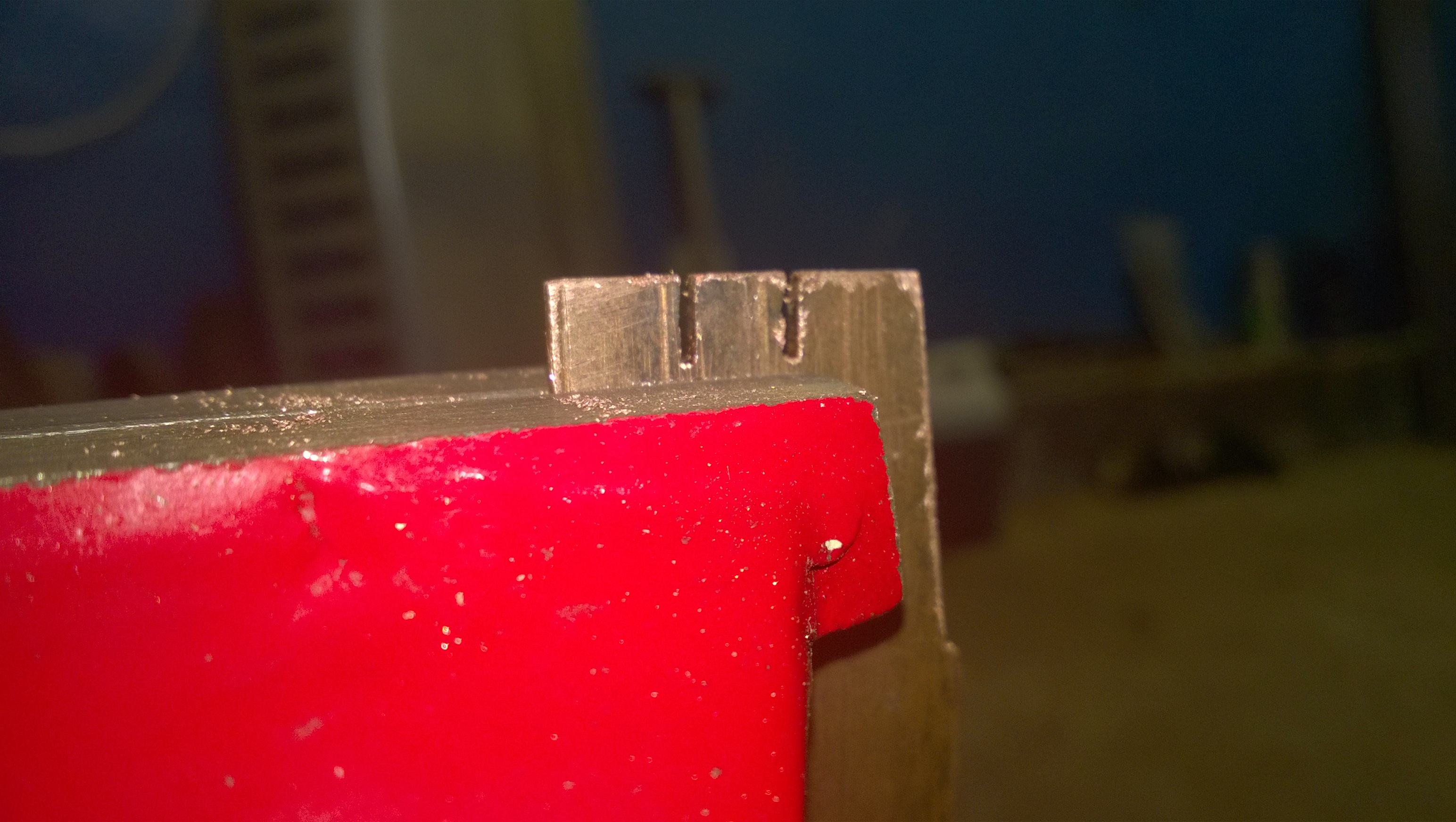

По фото, думаю ход мысли понятен
Вопрос к гуру. Т.к. нет сверлильного станка и в принципе мне не достичь идеальной вертикали по оси при сверлении отверстия под резьбу, на изображении может сильно сказаться? Из-за того, что объектив уйдет по резьбе от вертикальной оси, "мыло" с одной из сторон изображения не получится?



Я же стараюсь сводить на мелкой наждачной бумаге, чтоб ничего не подкладывать...
Потихоньку, не торопясь, отмечаю маркером, точу и меряю штангенциркулем.
Для более удобной визуализации по дисплею регистратора, нужно перейти в режим
стандартного угла. А можно подключить к телевизору. Мне же по экрану регистратора
проще настраивать...

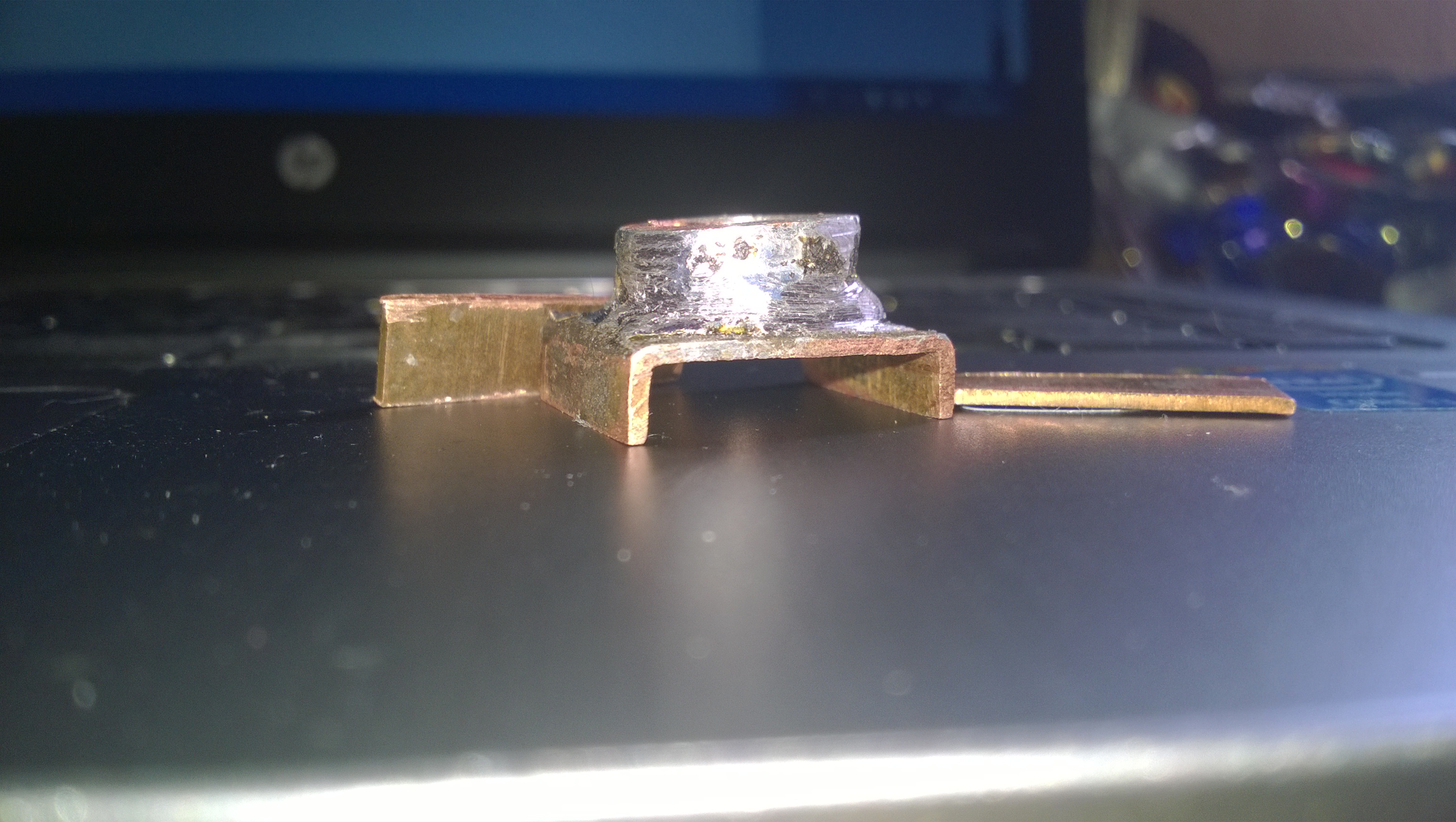

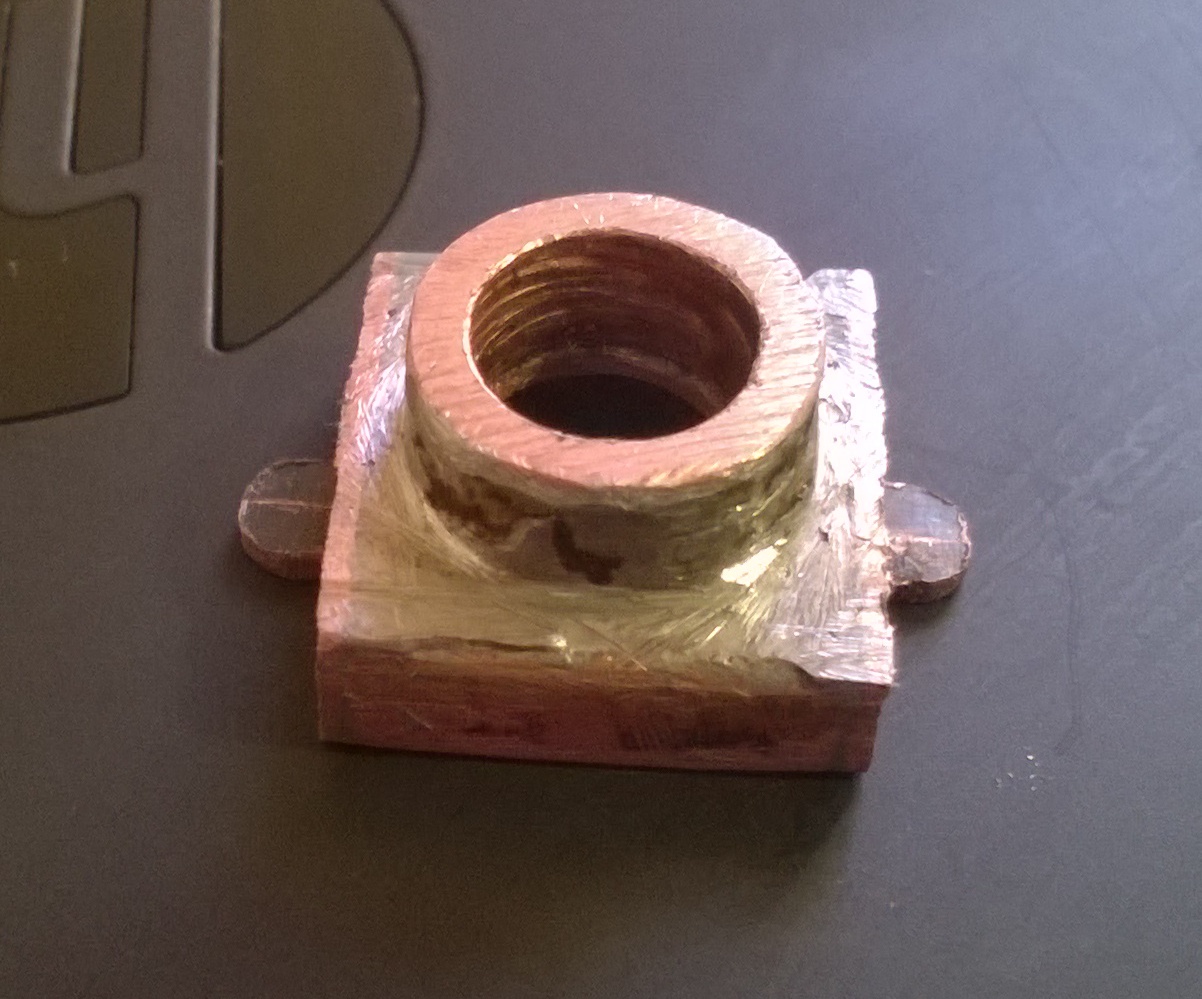

Основное готово. Осталось отверстие с десятки рассверлить до 11,5 под резьбу, сама резьба и отверстия в "ушках" под крепления к плате. "Ушки" уже по месту укоротим



@mayorvs, монументально вышло...
Теперь нас двое...



Оно хоть и кривоватенько выглядит , но на самом деле все основные размеры выдержаны в соответствии с чертежом, практически до десяток. Даже 4,3мм по высоте внутри коробки вписался



"уши" - отдельная деталь?

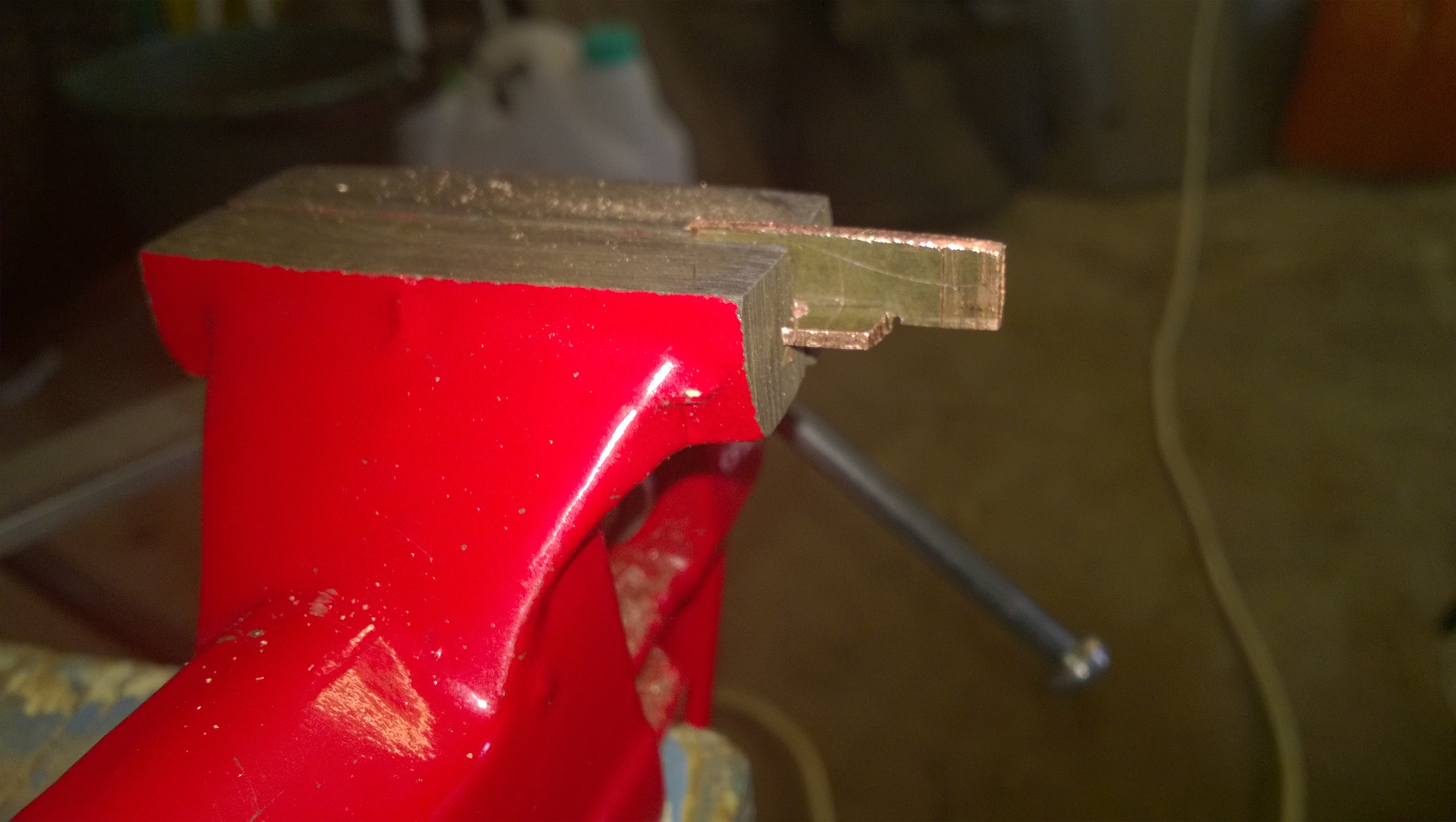

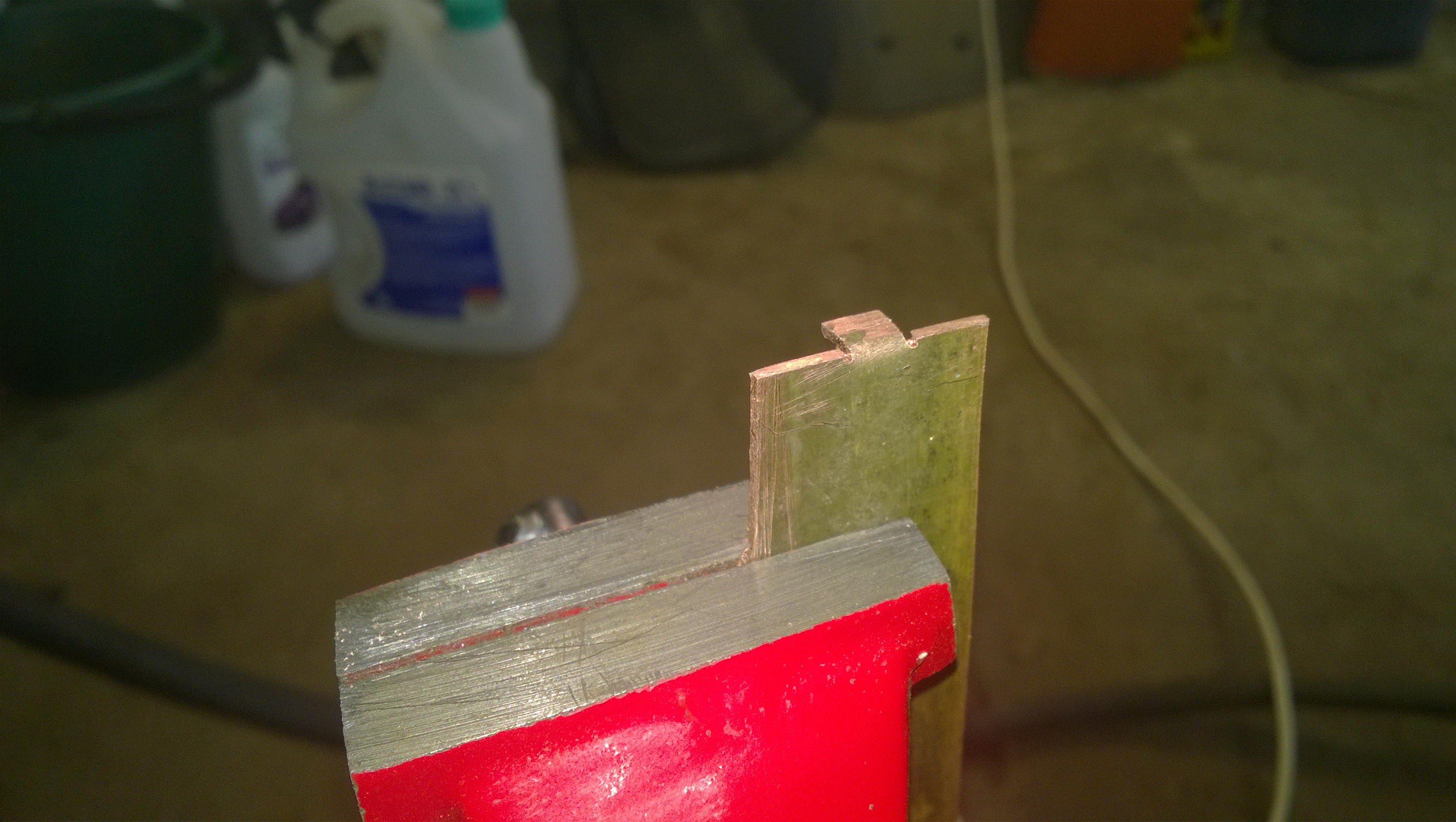

Сначала хотел отдельно сделать, но муза по поводу реализации идеи не посетила, поэтому ушки были выгнуты на заготовках боковых стенок.

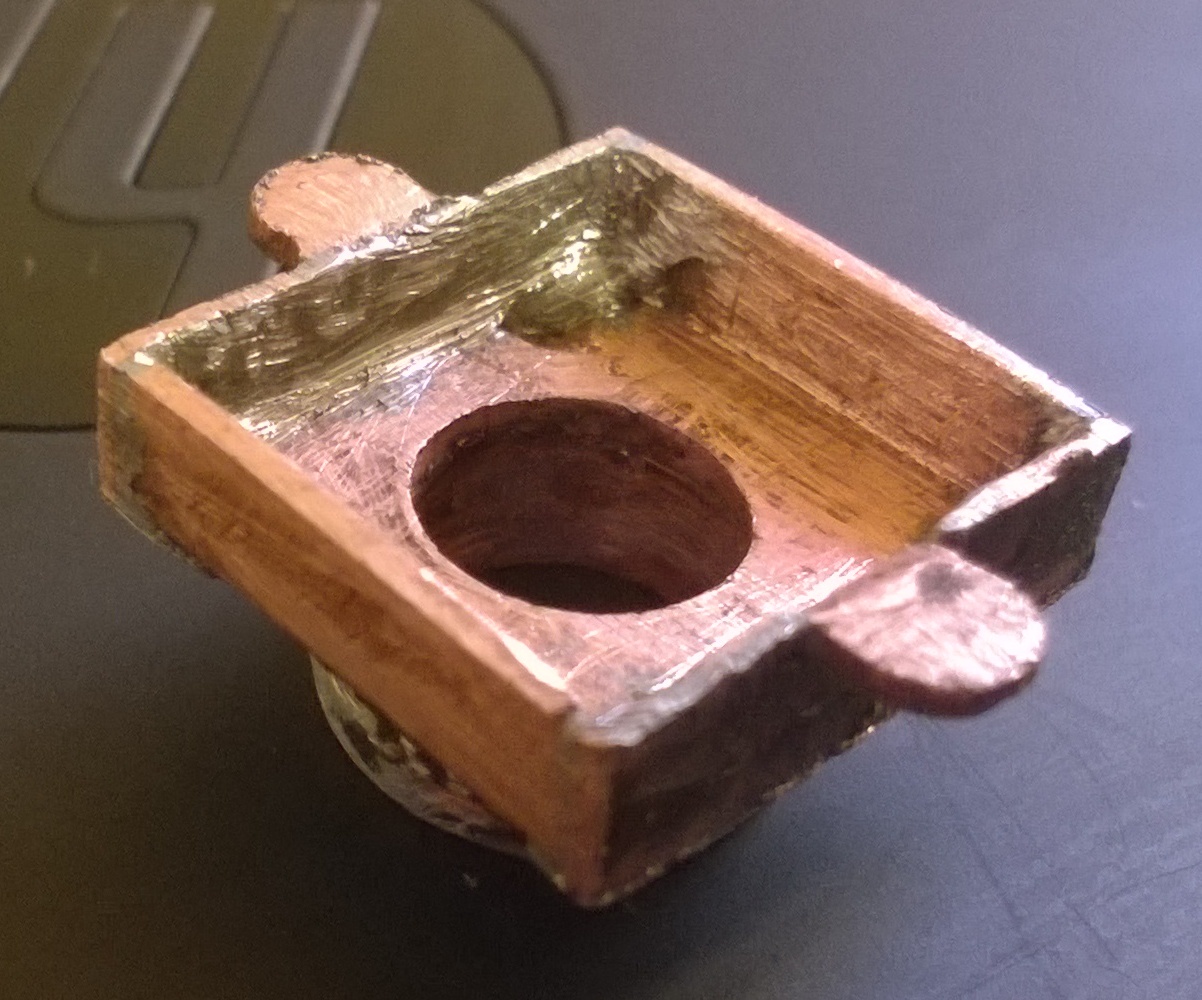

Т.е. основа коробки в виде буквы П одна деталь, боковые стенки с ушками, две отдельных детальки. Эти детали из медной полоски толщиной 1,2 мм, в идеале лучше попадать в размеры из полосы 0,8-1,00 мм.
Верхняя часть под резьбу, тоже сборная солянка, т.к. и токарного станка нет
Два квадратика из медной шинки толщиной 2 мм. Просверлены отверстия 5 мм, стянул болтом длинным и обточил на наждаке. Разобрал конструкцию, снял фаску по окружности , обратно на болт предварительно облудив и спаял между собой.



Метчики пришли, материал изготовления 9XC. Первый и второй номер, как положено.

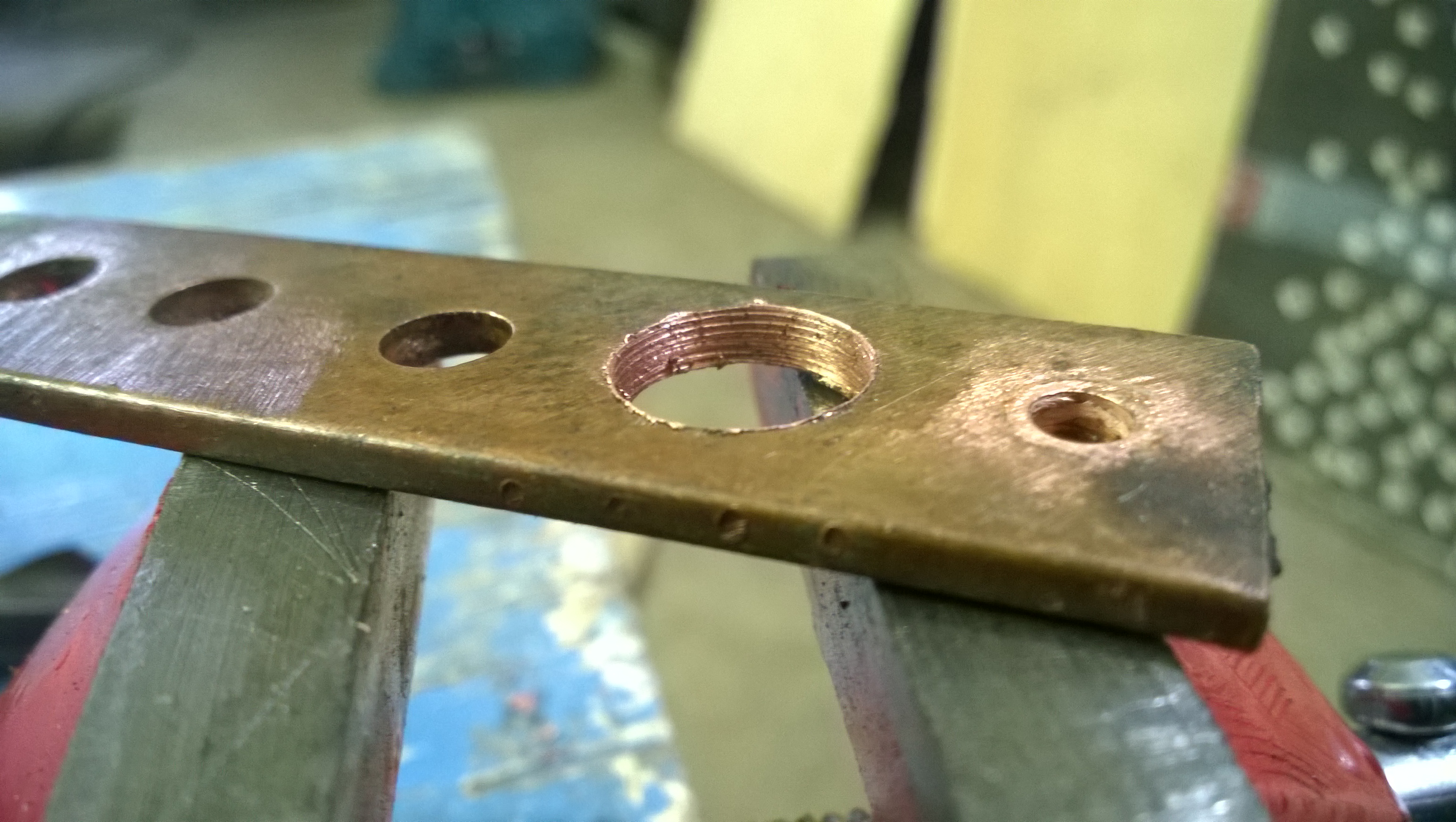

Первый опыт нарезания резьбы в меди не удался.
Сверло было взято 11,3 с мыслью, что до 11,5 разобьет отверстие при сверлении.
Т.к. полуубитый сверлильный агрегат все же был найден, отверстие получилось 11,35.
Резьба при таком отверстии получается никакая.
Почитал немного здесь и здесь, надо в меди сверлить все таки 11,5 или чуть больше.

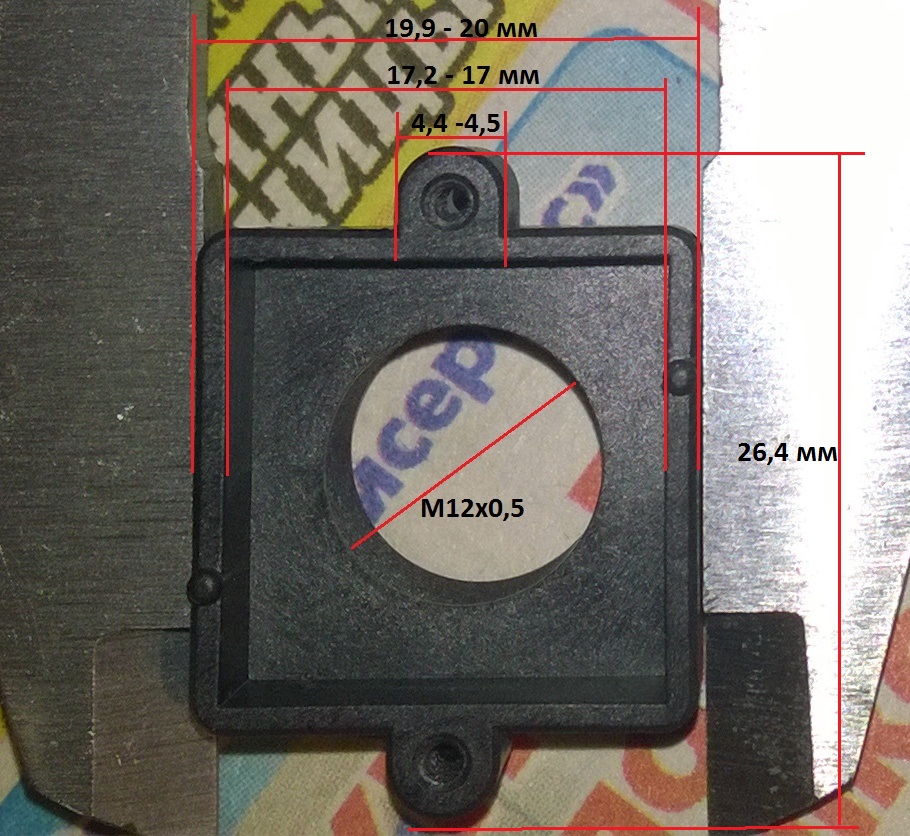

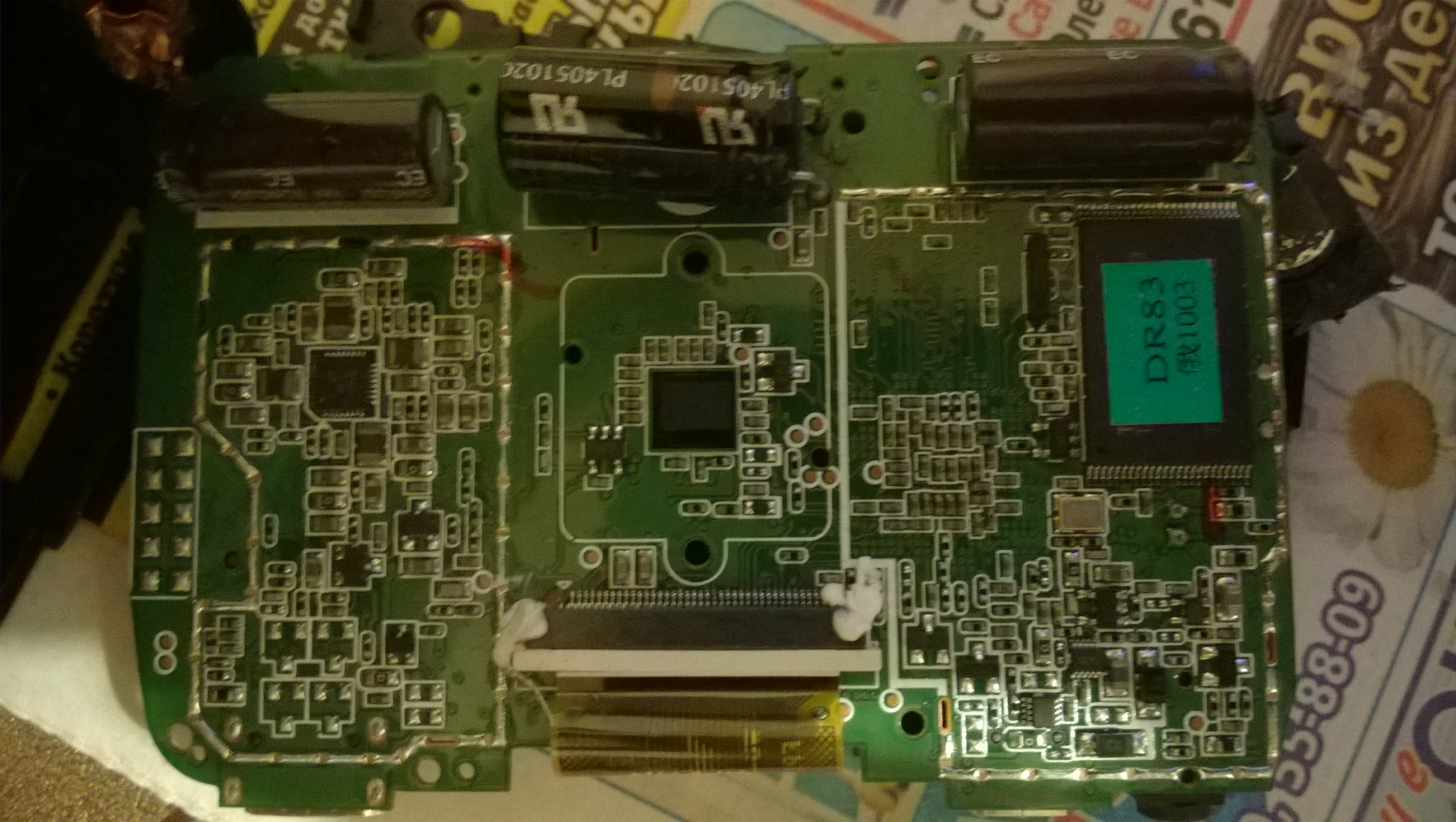

Ну вот и поправки по размерам коробки под металлохолдер.

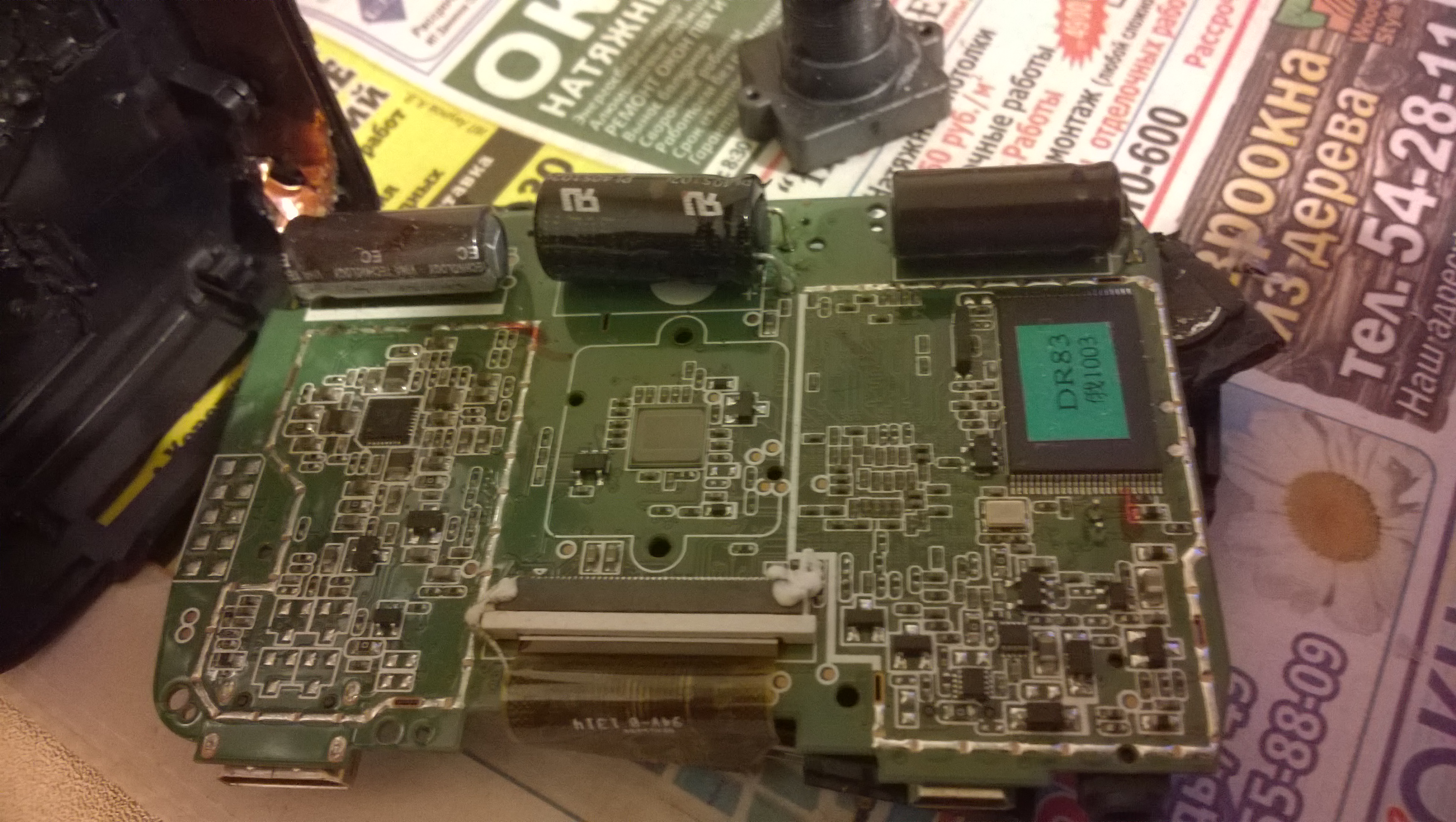

Жалко сразу рег не разобрал и не сделал замеры.
Есть отличия от ранее приводимой схемы, да и попроще размеры выдержать было бы.

Внутренняя ширина коробки, квадрат - 17,2 мм х 17,2 мм
Наружная ширина коробки, - 19,9 мм, практически 20. Квадрат 20 х 20
Ширина по крайним точкам ушек - 26,4 мм
Ширина ушек - 4,4 мм

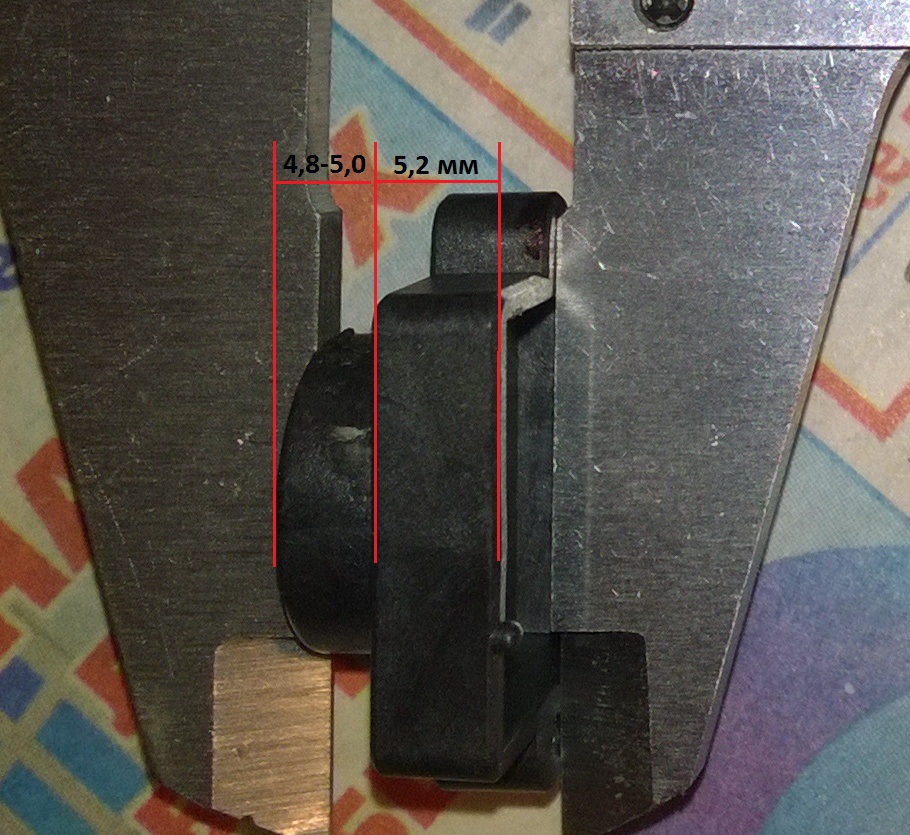

Высота коробки без оправки под объектив - 5,2 мм
Высота вместе с резьбовой оправой под объектив - 10 мм

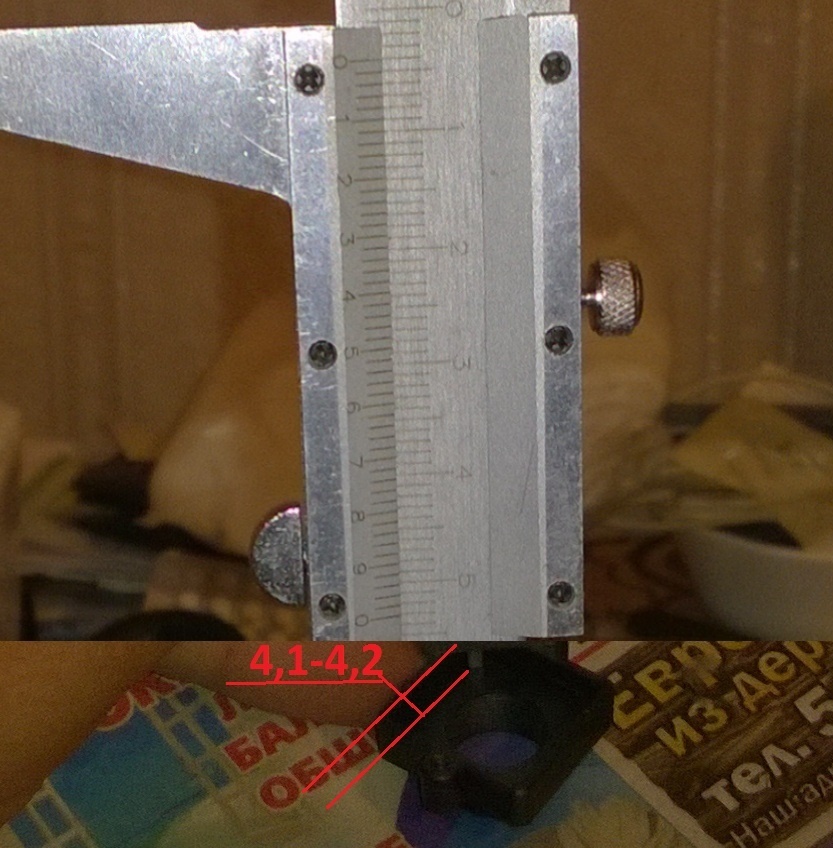

Высота от платы рега, до верхней, внутренней стенки коробки - 4,1 мм


Расстояние по осям отверстий в ушках для крепления рега к плате, действительно 22 мм (может быть 21,9 мм)
Ну и запас под ошибки в размерах, думаю до мм есть, в связи с неплотным расположением элементов на плате к краям коробки.

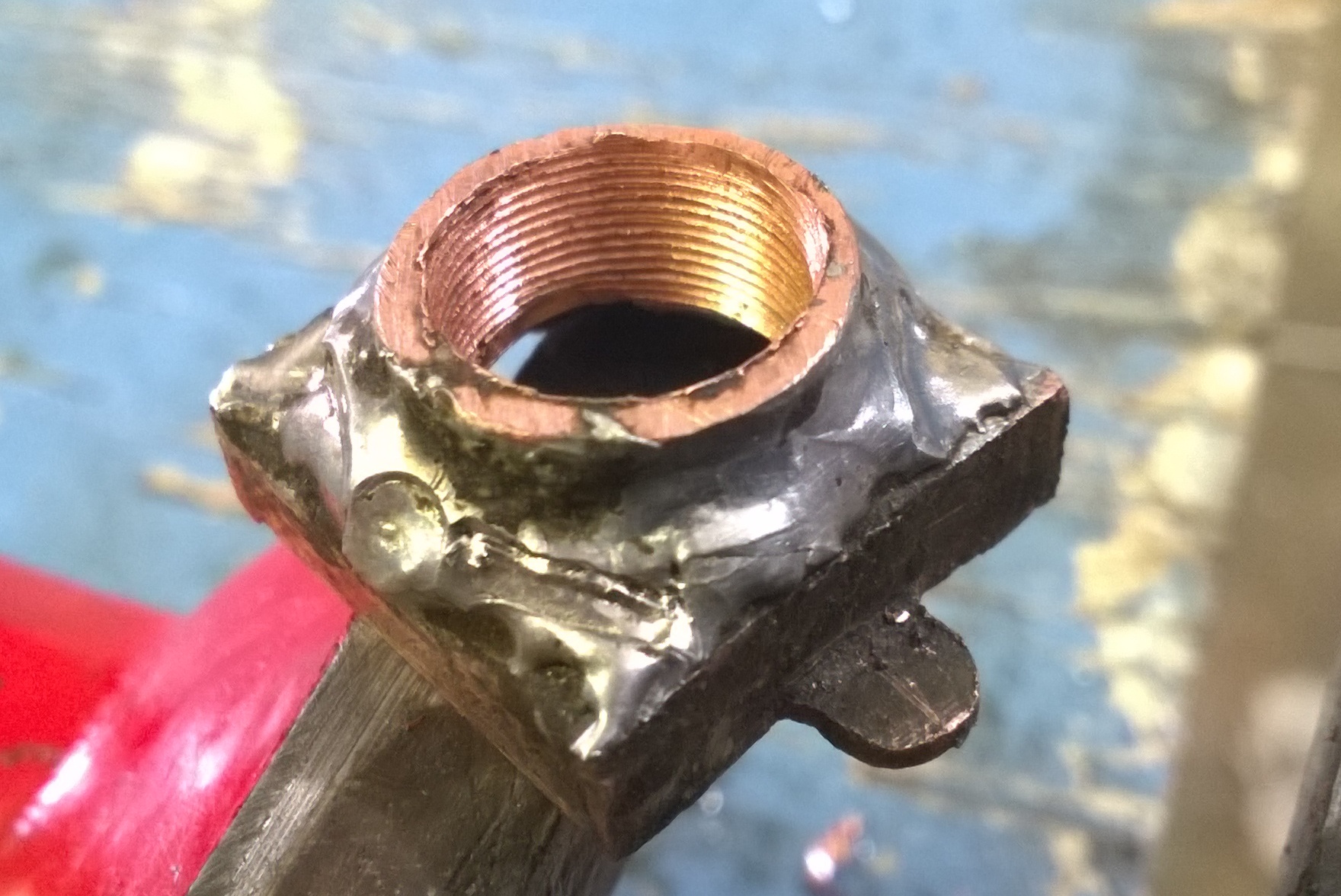

Вчера поторопился, впрочем как обычно , не дождался хозяина сверлильного станка.
Сверло 11,5 зарядил в переходник перфоратора SDS+ и прошелся в заготовке.
Отверстие получилось не идеальное, 11,6, к тому же эллипсом.
Резьба соответственно совсем не очень объектив в ней немного шатается по вертикальной оси. Наверное стоит переделать втулку с резьбовой частью.
В "родной" резьбе по пластику, объектив совсем не шевелится



По пластиковой резьбе фокус "гуляет", а с фумкой... если только для газа которая, жаропрочная



Именно. Она держит +105 градусов Цельсия и годы непрерывного воздействия паров бензина. Сорри за офф.

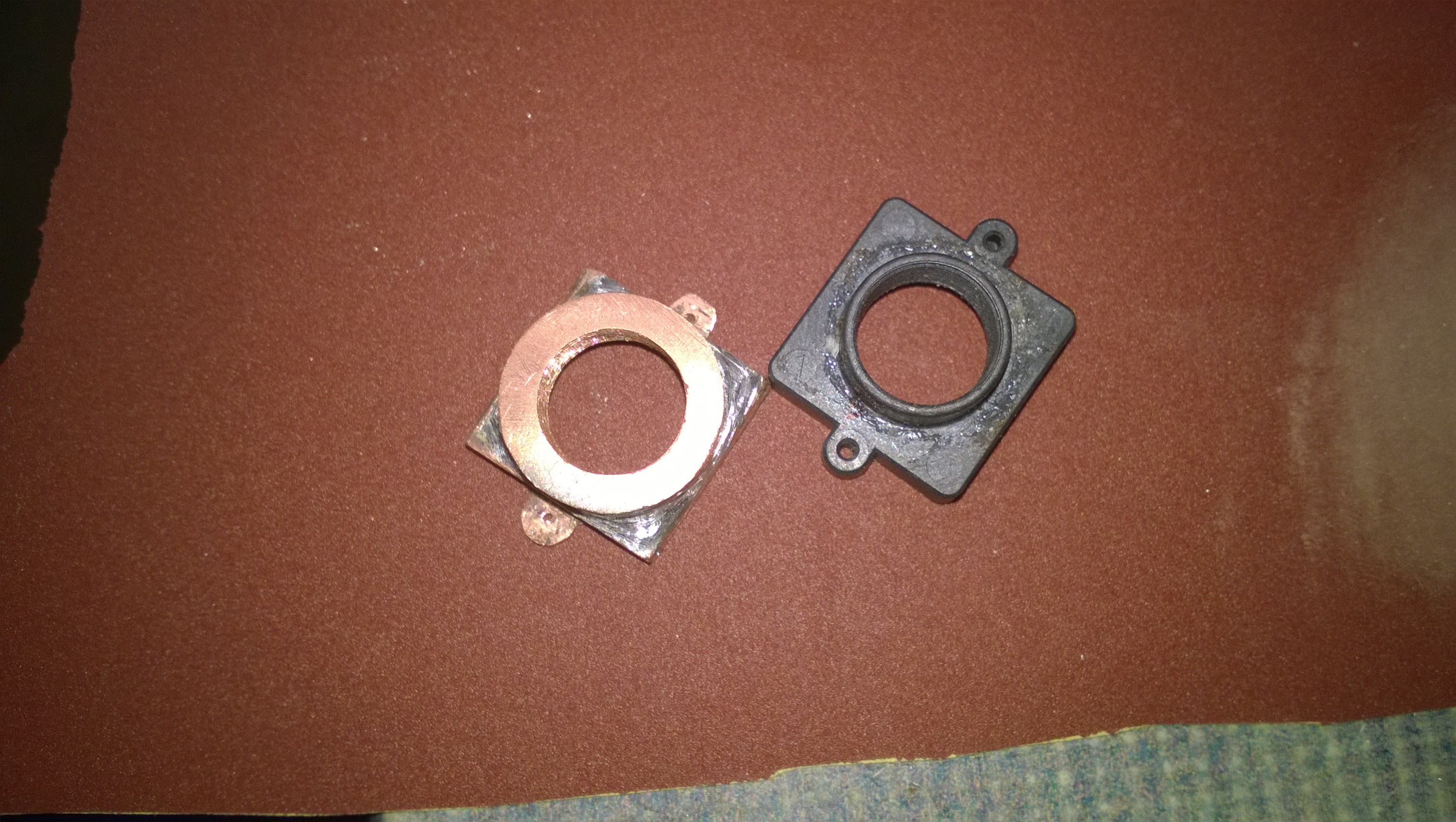

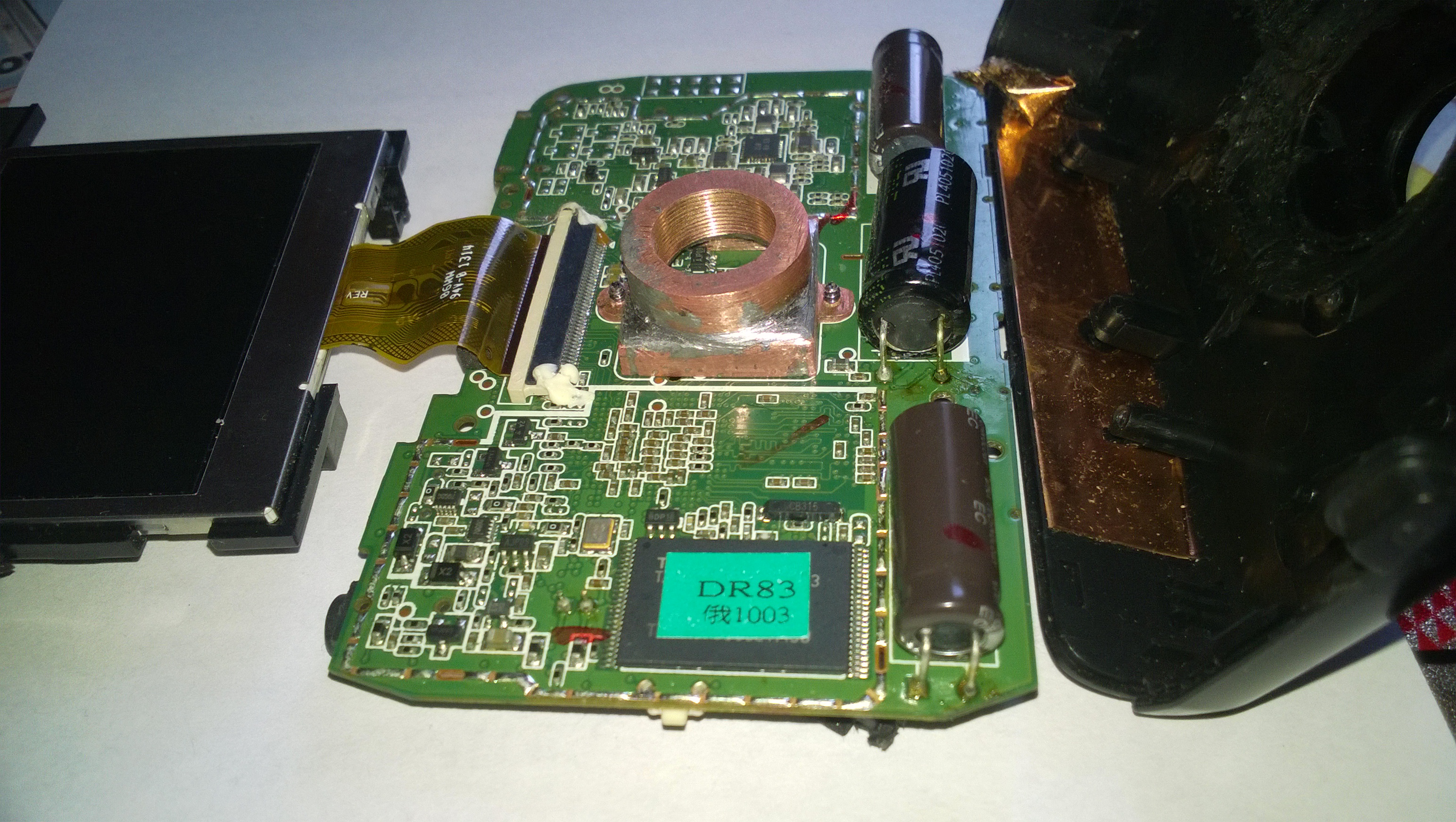

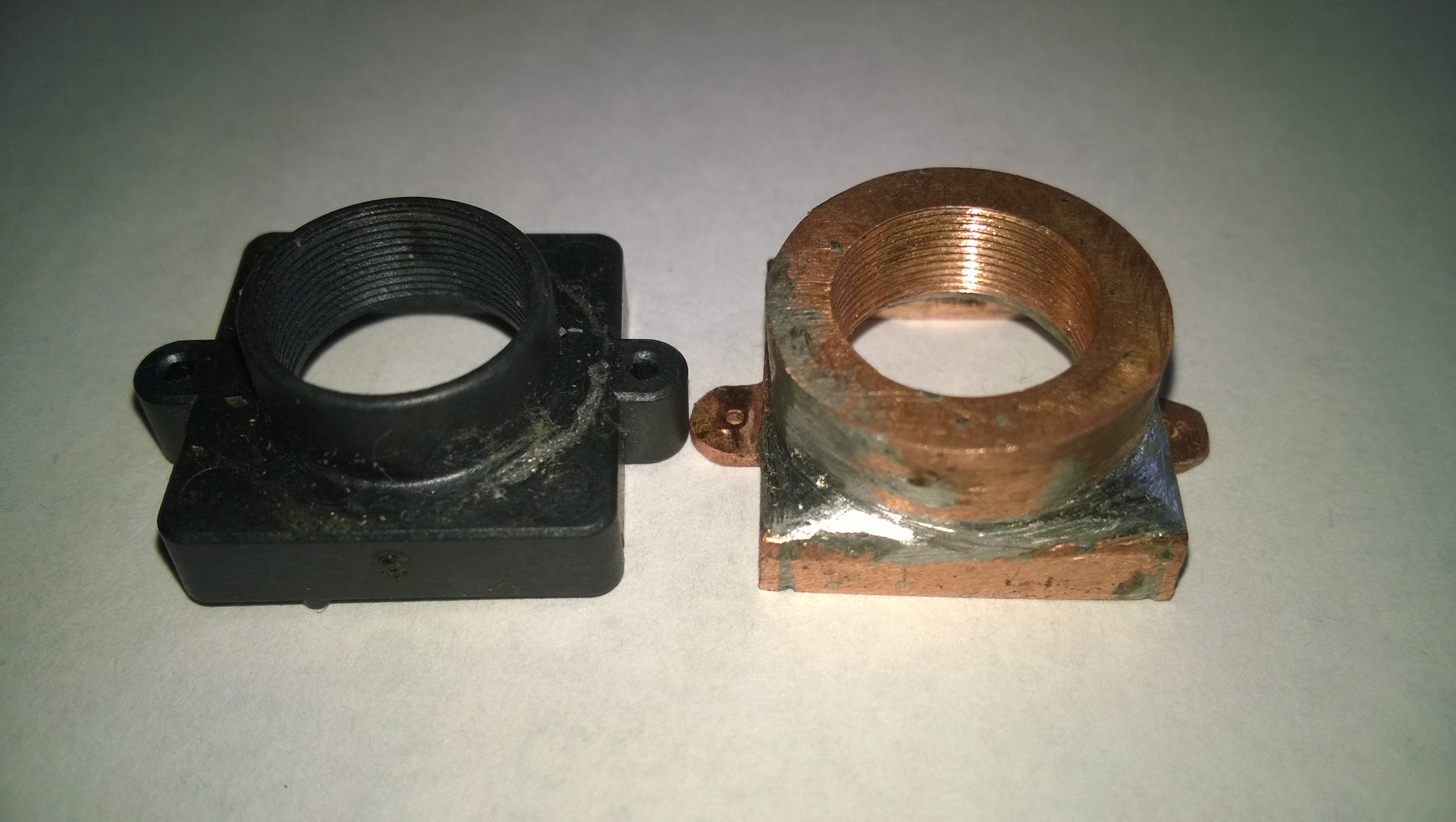

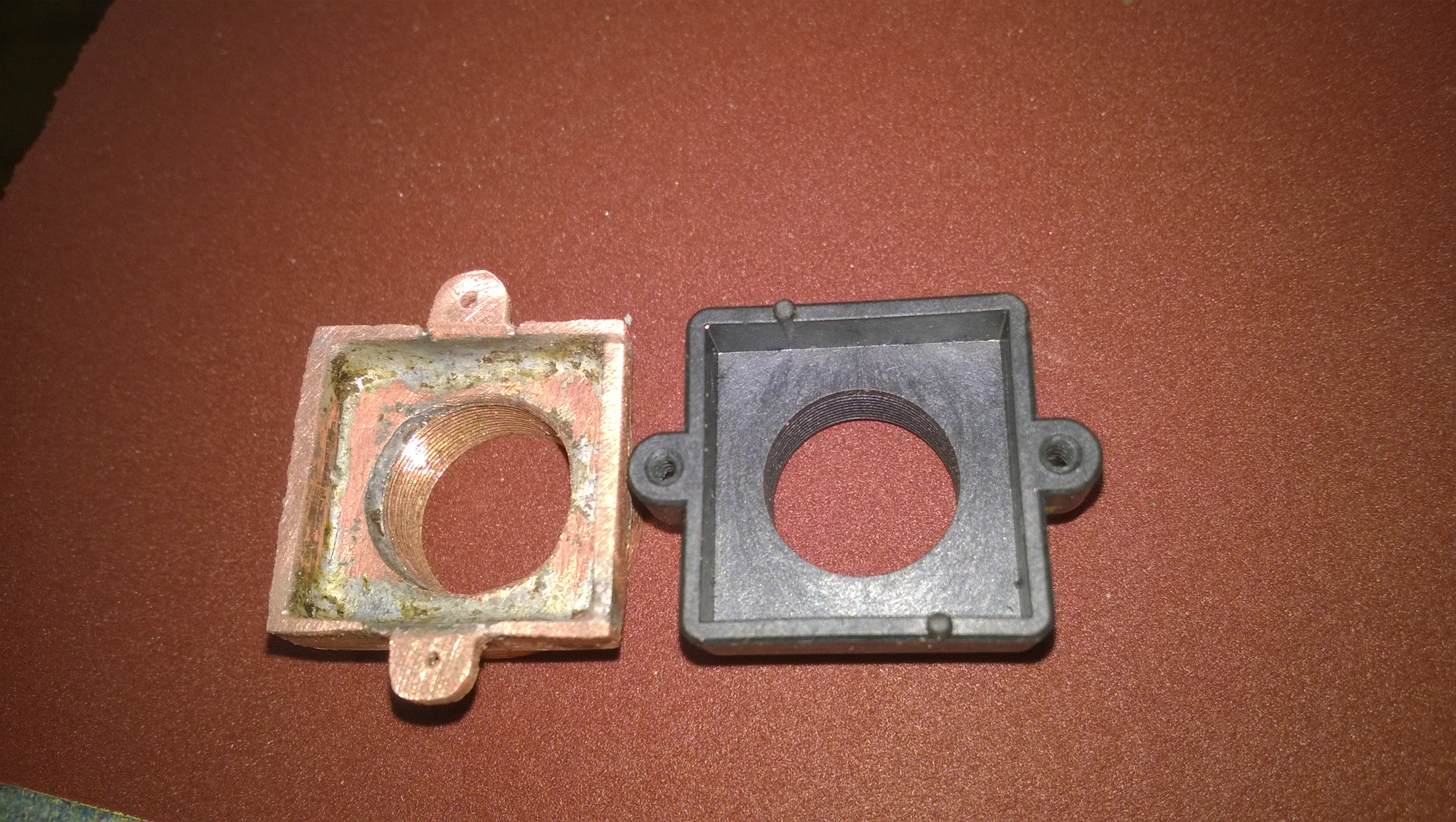

Вторая попытка сделать коробку более удачна
Толщина имевшейся полоски медяшки 1,2 мм, позволила более точно вписаться в реальные размеры коробки (в постах выше).
Нашел хорошего знакомого с токарным станочком, отдал ему сверло 11,5 мм и оба метчика.

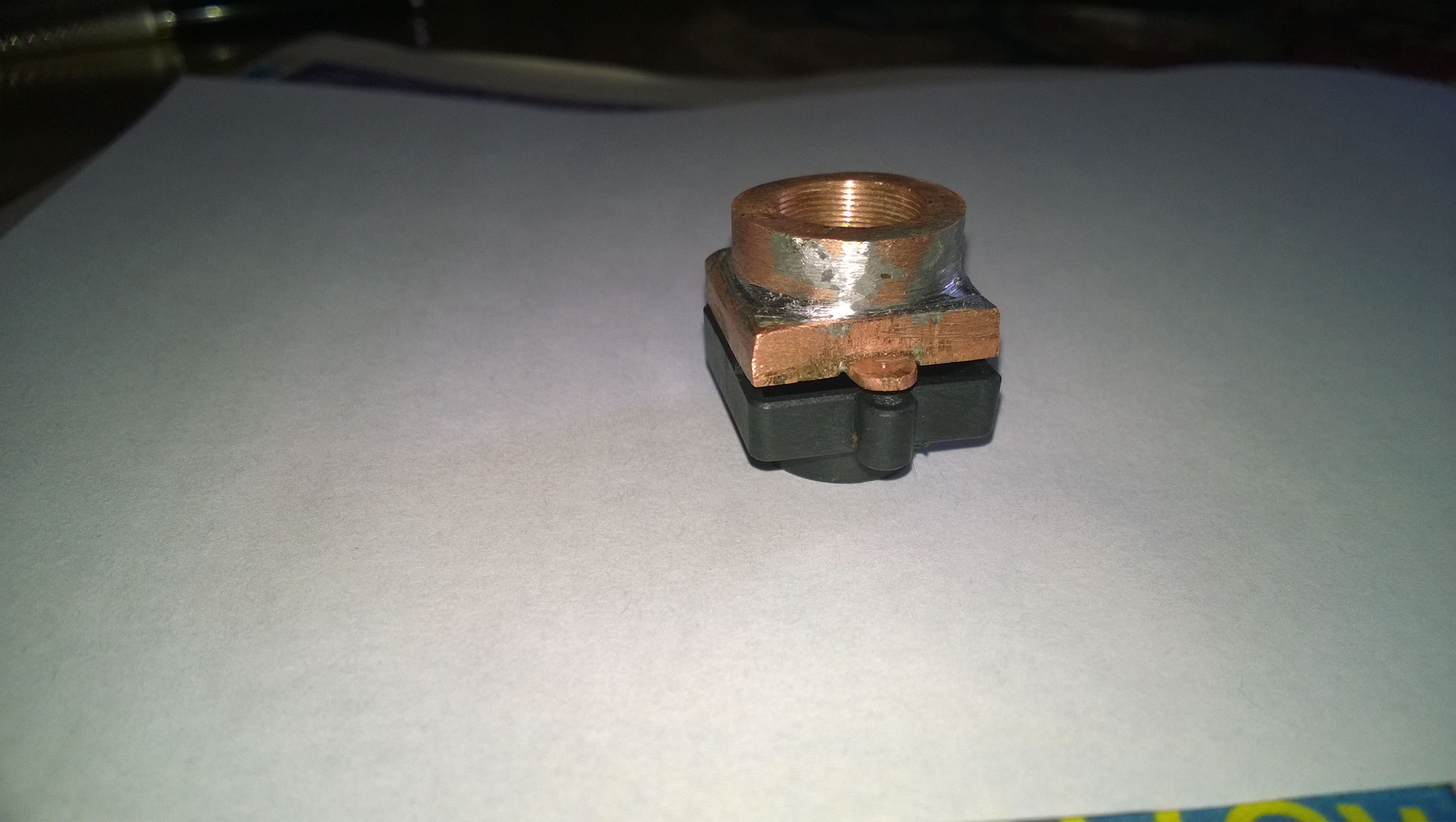

Он сделал колечко с резьбой. Резьба красивая, ровная, но все равно видимо 11,5 не тот диаметр для нарезки резьбы 12х0,5 в меди, т.к. хоть держится объектив в нем лучше, чем в моем "произведении кустарного производства", но все равно болтается относительно посадки в пластиковом холдере.
Нужно искать профи, ранее имевшего хороший опыт с резьбой в меди, или же продолжать эксперименты. Например попробовать нарезать в отверстии 11,5мм только одним, первым номером метчика.

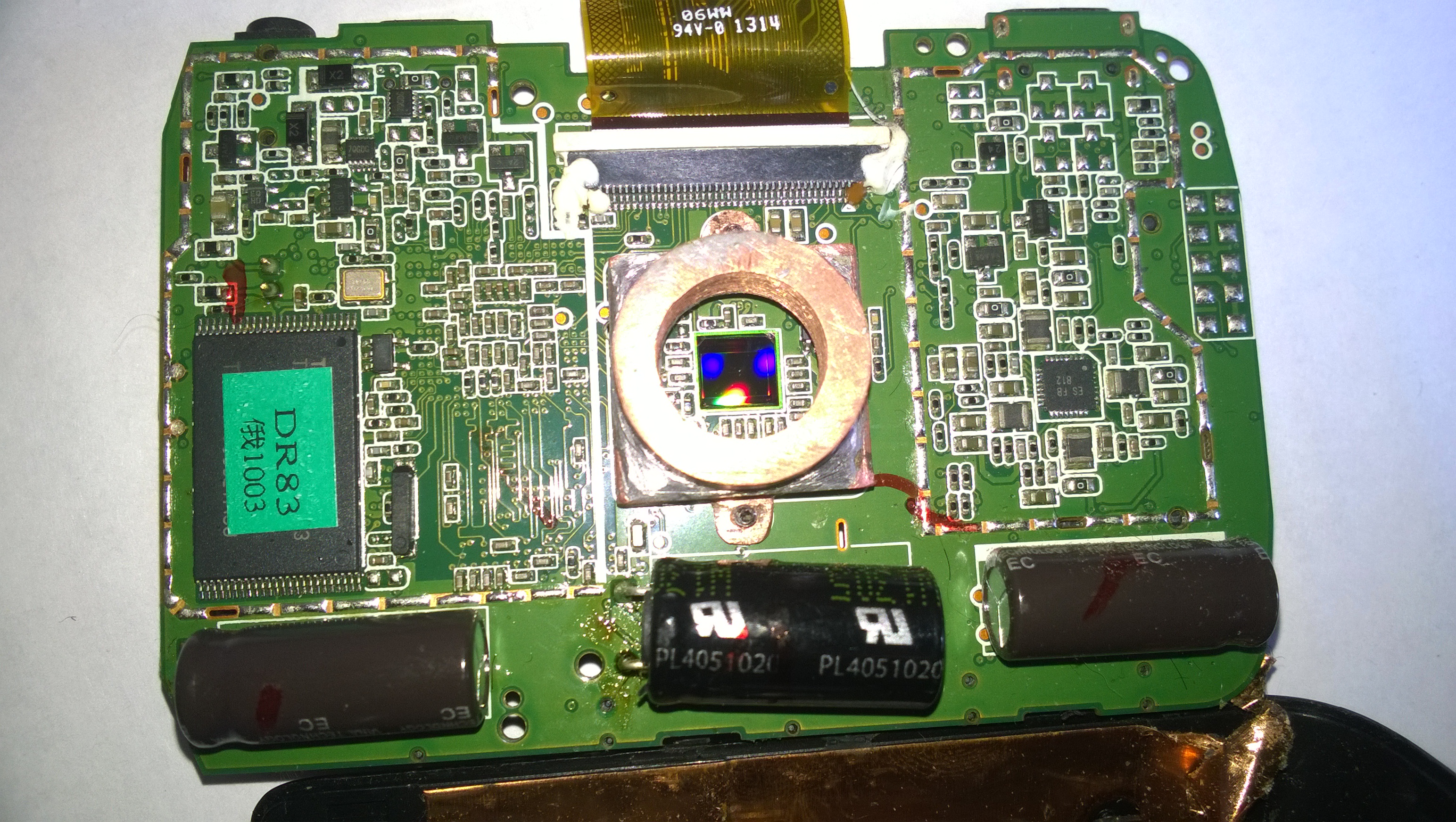

В ушках под родные винтики - идеально отверстие 1,2 мм. Сверлил обычным шуруповертом сверлом 1,0 мм, разбивал до 1,2 мм тоненькой часовой отверткой, аналогично зажав ее в тот же шуруповерт. Родными винтиками в таком отверстии нарезалась резьба (толщина ушек все те же 1,2 мм)


Первый опыт юстировки через 40" TV закончился тем, что регик перестал работать, а еще через полминуты выяснений и перекоммутаций разъемов, отвалился от платы USB-разъем
Хочется думать, что именно из-за него и погас первоначально, т.к. одна нога разъема вывернута немного.

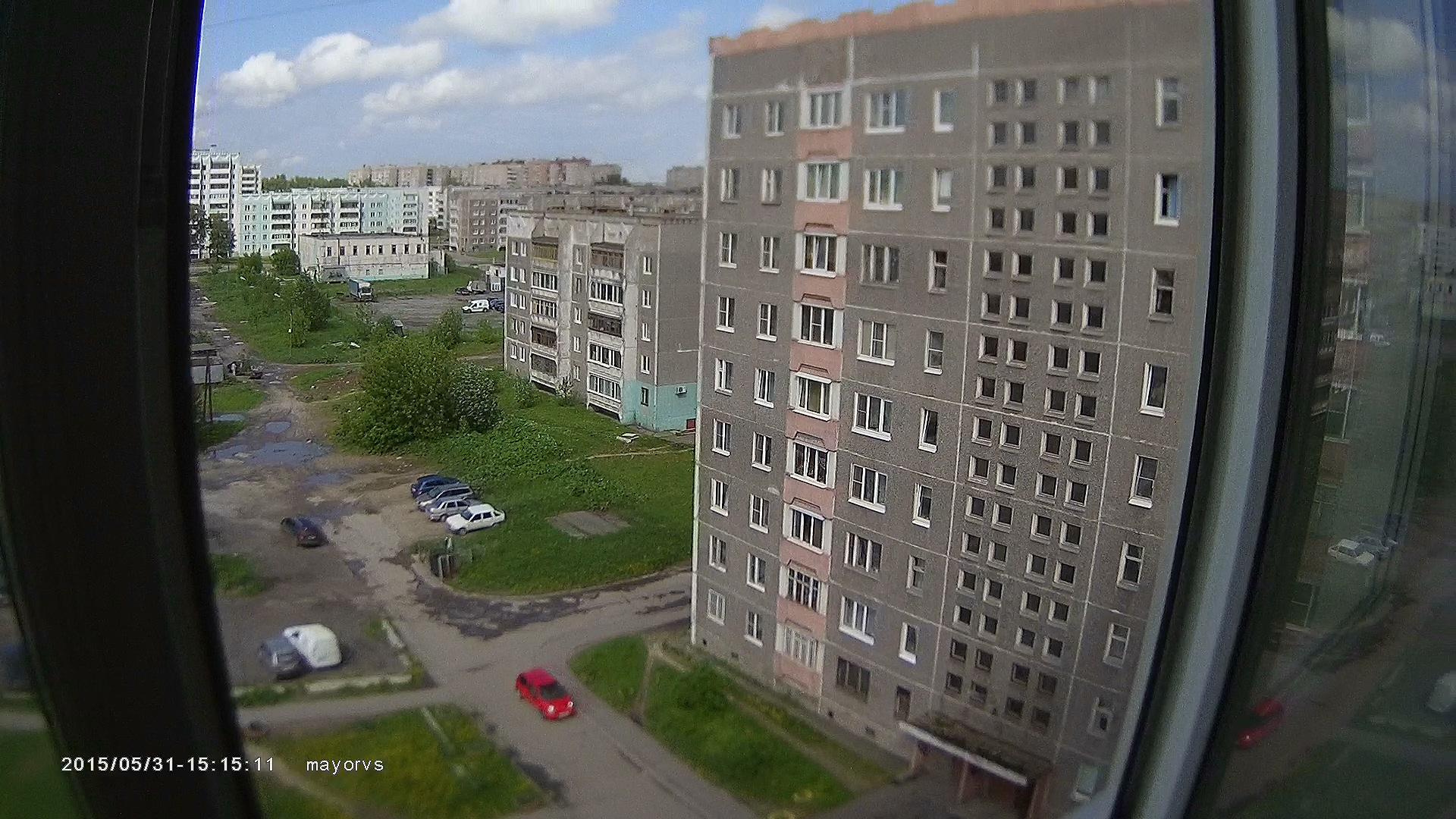

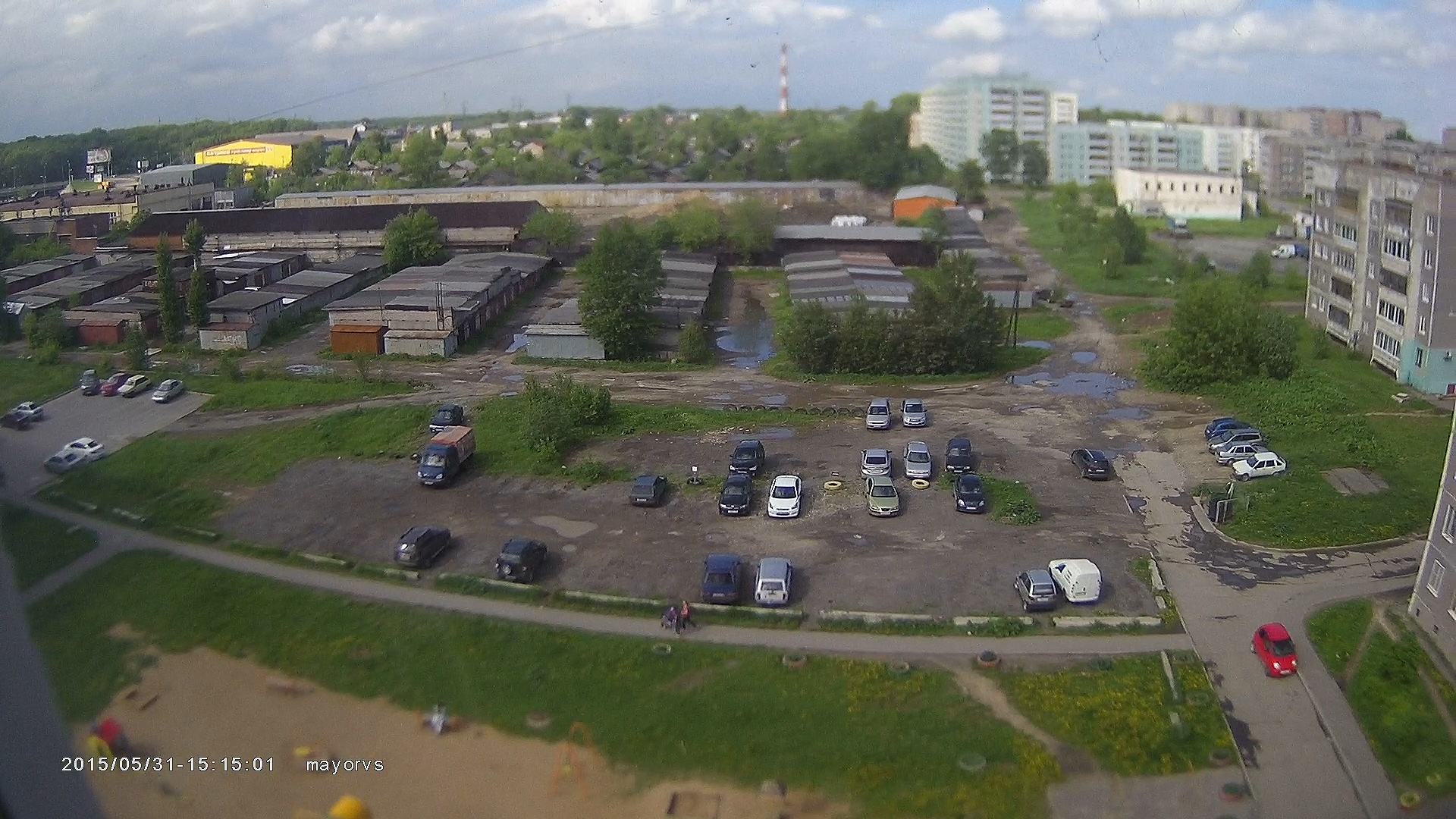

Не особо думая накрутил резкость по центру, так и не поняв возможно или нет все это дело усреднить

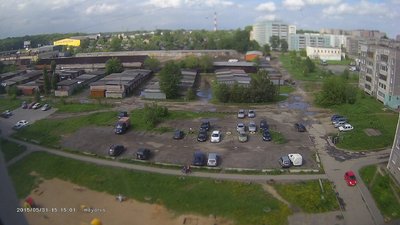

Kaliningrad, взгляните пару скринов от того, что осталось.
Это промежуточный этап юстировки или с холдером явно не так что-то? Середина в фокусе, верх и низ нет, по краям по моему тоже не очень.



Уважаемые владельцы подскажите пожалуйста, как быстро (за сколько секунд) при подаче питания на регистратор начинается запись? Спасибо



уважаемые киньте ссылку на оригинальную прошивку 5.0

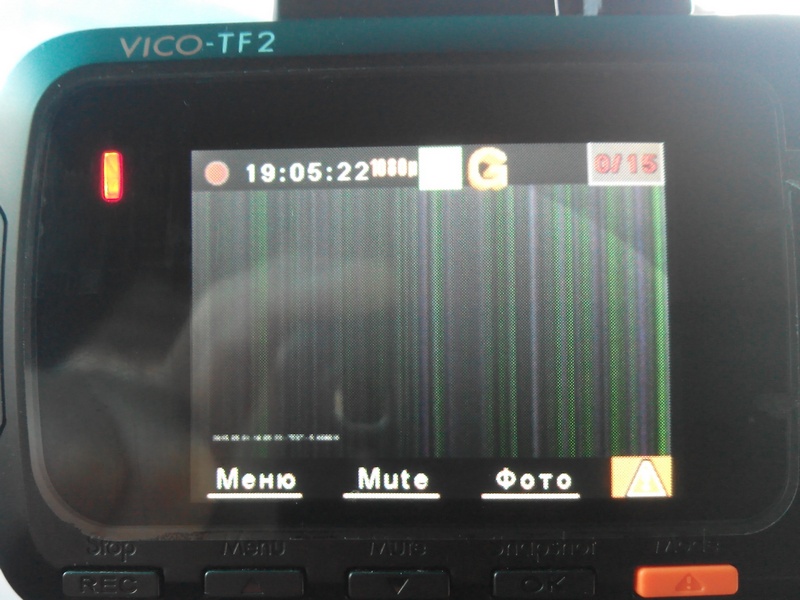

Доброго времени суток. Мой ВР поймал какой то глюк и перестал включаться в авто. Показывает только черный экран, как на фото. Перепрошивка не помогает. На записи также черный фон, звук пишет исправно. При этом, дома при подсоединении к ПК(обычный кабель USB-microUSB), ВР иногда включается. Как бы не сразу, а после нескольких выкл. ; вкл. И после вкл. нормально работает. Никто с таким траблом не сталкивался, посоветуйте что с ним можно сделать.
