Фотоконкурс - установка в машине

Тема в разделе "Axiom", создана пользователем Molotok, 5 авг 2013.

  1. vokson1960

    vokson1960 Зашел Спросить

    Регистрация:
    23 апр 2014
    Сообщения:
    13
    Симпатии:
    9
    Рейтинг:
    +11 / 0 / -0
    Видеорегистратор:
    1100
    Авто:
    Рено-Меган 2
    Регион:
    Мос.обл.
    Про доработанную камеру. Прошу прощения за фото, там плохо видно. Выглядит это примерно так: разъем с торца камеры перенесен на заднюю стенку и расположен под углом 45 градусов. За счет этого кабель идет параллельно стеклу,а не вертикально вверх. Это позволяет сделать конструкцию более компактной. Разъем на кабеле дорабатывал сам, срезал резину и заделал в термоусадку.

    • Нравится Нравится x 1
    #141
  2. cthutq

    cthutq Начинающий

    Регистрация:
    7 июн 2015
    Сообщения:
    32
    Симпатии:
    7
    Рейтинг:
    +15 / 0 / -0
    Видеорегистратор:
    Аxiom Car Vision 1100 0046/20140313
    Авто:
    Mitsubishi LX
    Регион:
    Московский

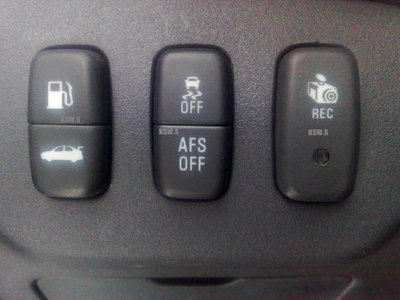

    Последняя вариация кнопок.


    Вложения:

    • 002.jpg
      Размер файла:
      1,3 МБ
      Просмотров:
      214
    • Полезно! Полезно! x 2
    #142
  3. Molotok

    Molotok Axiom/Necker Представитель

    Регистрация:
    5 июл 2012
    Сообщения:
    922
    Симпатии:
    310
    Рейтинг:
    +498 / 3 / -0
    Видеорегистратор:
    AXIOM CAR VISION 1100
    Авто:
    jaguar x-type
    Регион:
    Москва
    #143
  4. Diter

    Diter Зашел Спросить

    Регистрация:
    22 апр 2013
    Сообщения:
    15
    Симпатии:
    1
    Рейтинг:
    +1 / 0 / -0
    Видеорегистратор:
    Axiom Car Vision 1000
    Авто:
    21093
    Регион:
    Россия Самарская область 63
    а
    --- Сообщения Объединены, 18 фев 2016 ---
    а контролер где расположен?

    #144
  5. Rekrap

    Rekrap Зашел Спросить

    Регистрация:
    28 фев 2016
    Сообщения:
    1
    Симпатии:
    1
    Рейтинг:
    +2 / 0 / -0
    Видеорегистратор:
    Car vision 1100
    Авто:
    Bmw x1
    Регион:
    Москвп

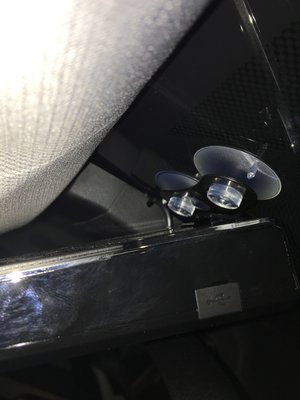

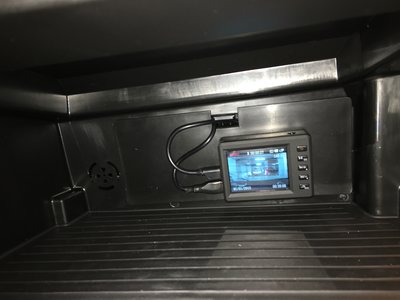

    Поставил регистратор на новенькую бмв х1 f48, подключился сзади к приккривателю) все работает отлично)


    Вложения:

    • image.jpeg
      Размер файла:
      2 МБ
      Просмотров:
      222
    • image.jpeg
      Размер файла:
      1,8 МБ
      Просмотров:
      191
    • image.jpeg
      Размер файла:
      1,3 МБ
      Просмотров:
      199
    • image.jpeg
      Размер файла:
      1,4 МБ
      Просмотров:
      229
    • image.jpeg
      Размер файла:
      1,3 МБ
      Просмотров:
      246
    • image.jpeg
      Размер файла:
      986,3 КБ
      Просмотров:
      235
    • Нравится Нравится x 1
    • Полезно! Полезно! x 1
    #145
  6. Альберт 1

    Альберт 1 Начинающий

    Регистрация:
    7 май 2013
    Сообщения:
    35
    Симпатии:
    9
    Рейтинг:
    +14 / 0 / -0
    Видеорегистратор:
    Axiom Car Vision 1000, Axiom Car Vision 1100
    Авто:
    LR FR2
    Регион:
    РФ
    Купил корпус от регистратора(на алиэкспрессе) и установил в него камеру.
    Было.
    [​IMG]
    Стало.
    [​IMG]
    [​IMG]

    • Нравится Нравится x 1
    #146
    Последнее редактирование: 17 мар 2016
  7. albertkama

    albertkama Зашел Спросить

    Регистрация:
    26 июн 2014
    Сообщения:
    9
    Симпатии:
    0
    Рейтинг:
    +0 / 0 / -0
    Видеорегистратор:
    AXiOM Car Vision 1100(AXiOMV0046/20140313)
    Авто:
    Toyota Corolla 2013 E160(E180)
    Регион:
    РФ Казань
    Красиво получилось. А ссылку не скинете.(пытался найти сам, не смог)

    #147
  8. Kaliningrad

    Kaliningrad Опытный

    Регистрация:
    31 окт 2013
    Сообщения:
    2.676
    Симпатии:
    2.594
    Рейтинг:
    +7.012 / 86 / -13
    Видеорегистратор:
    Axiom 1100, Q5NV, TV718GP, VicoTF2+, Neoline A7...
    Авто:
    Hyundai Getz II
    Регион:
    Северо-Запад

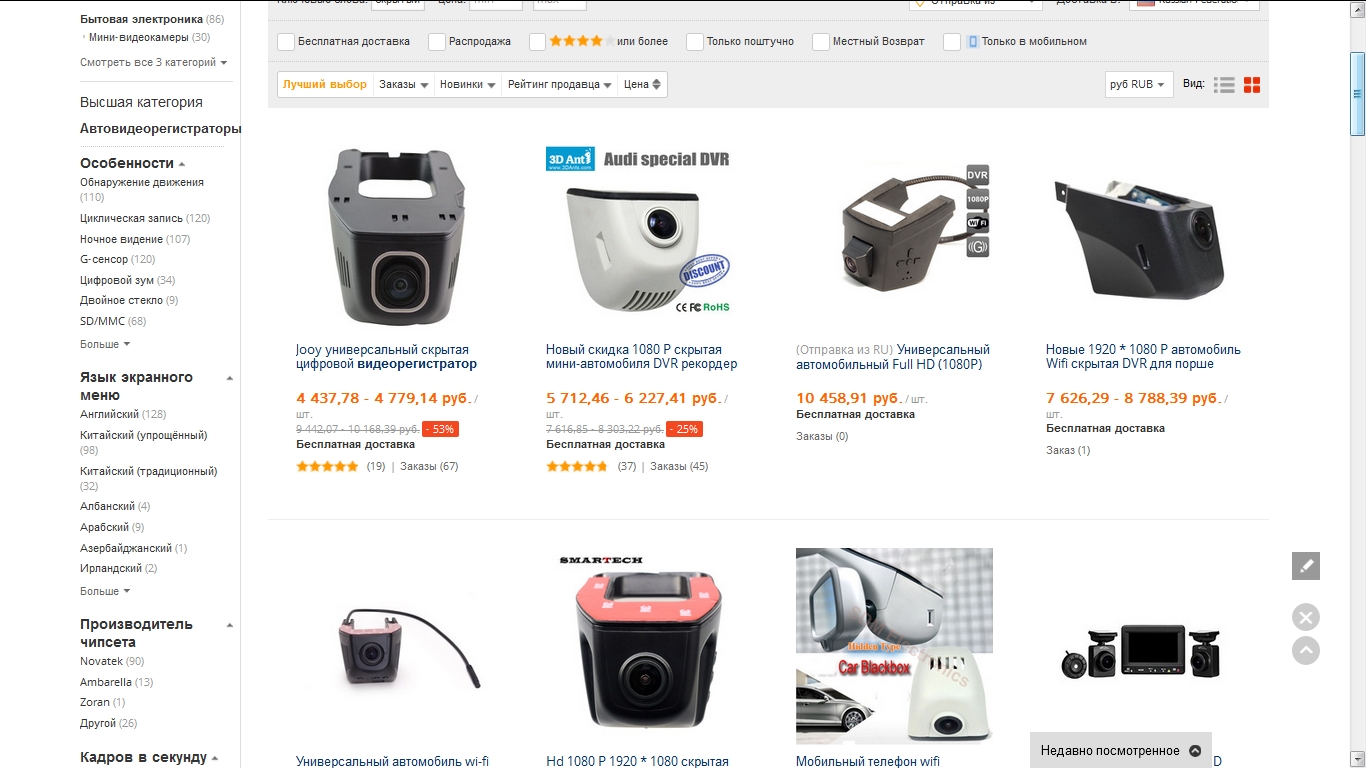

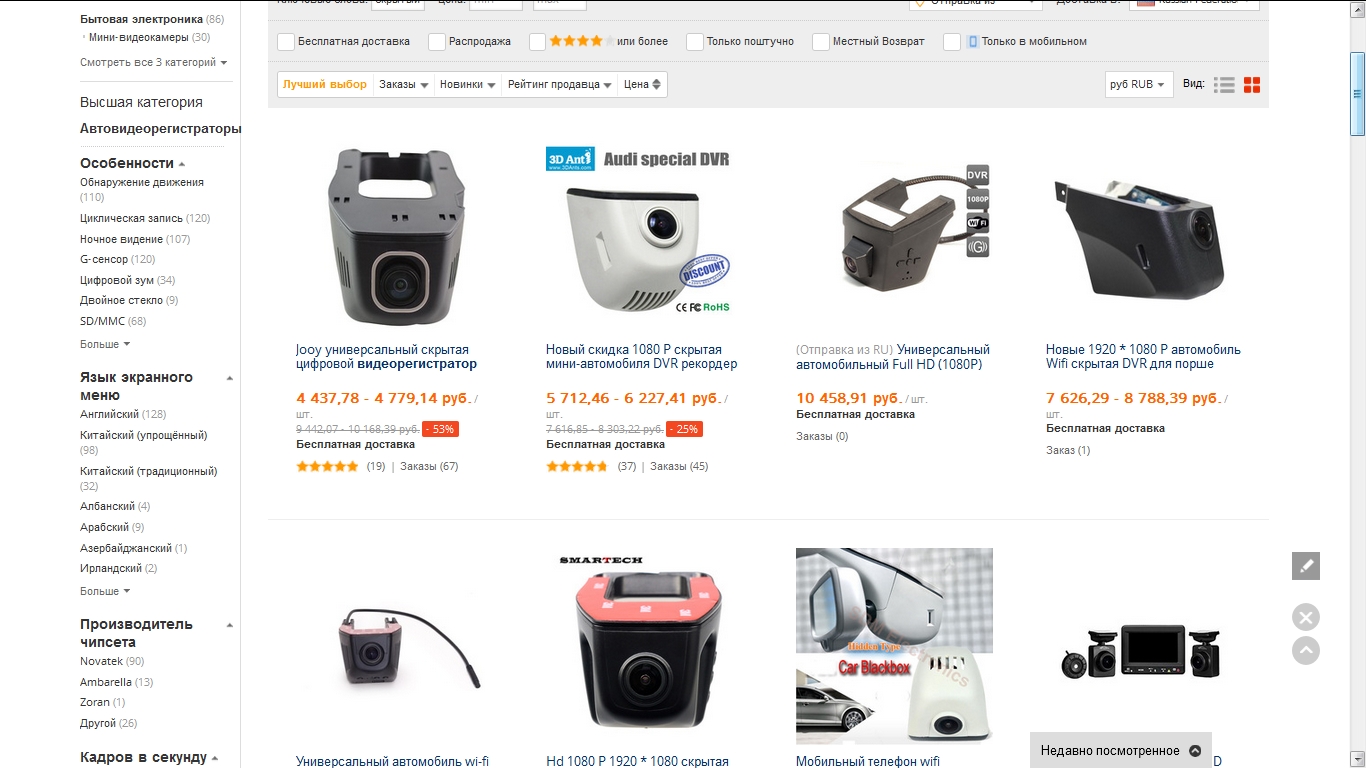

    Ищите на Али по тегу "скрытый видеорегистратор"
    http://ru.aliexpress.com/af/%D1%81%D0%BA%D1%80%D1%8B%D1%82%D1%8B%D0%B9-%D0%B2%D0%B8%D0%B4%D0%B5%D0%BE%D1%80%D0%B5%D0%B3%D0%B8%D1%81%D1%82%D1%80%D0%B0%D1%82%D0%BE%D1%80.html?ltype=wholesale&d=y&origin=n&isViewCP=y&catId=0&initiative_id=SB_20160317074414&SearchText=скрытый видеорегистратор
    Буфер обмена-1.jpg

    #148
  9. albertkama

    albertkama Зашел Спросить

    Регистрация:
    26 июн 2014
    Сообщения:
    9
    Симпатии:
    0
    Рейтинг:
    +0 / 0 / -0
    Видеорегистратор:
    AXiOM Car Vision 1100(AXiOMV0046/20140313)
    Авто:
    Toyota Corolla 2013 E160(E180)
    Регион:
    РФ Казань
    Но там они все в сборе, отдельно корпус не нашел.

    #149
  10. Альберт 1

    Альберт 1 Начинающий

    Регистрация:
    7 май 2013
    Сообщения:
    35
    Симпатии:
    9
    Рейтинг:
    +14 / 0 / -0
    Видеорегистратор:
    Axiom Car Vision 1000, Axiom Car Vision 1100
    Авто:
    LR FR2
    Регион:
    РФ
    Ссылку кидать бессмысленно у меня LR FR2 у вас Toyota Corolla 2013 E160.
    Делал так: нашел подходящий регистратор, написал продавцу о продаже корпуса отдельно, было предложено(мне) еще несколько вариантов, но в конечном итоге взял первый т.е., то что, выбрал сам. Заплатил 25 бакинских, если руки не "оттуда" брать не советую. Внедрение камеры в корпус потребовало усилий, творческих и физических.

    • Полезно! Полезно! x 1
    #150
  11. albertkama

    albertkama Зашел Спросить

    Регистрация:
    26 июн 2014
    Сообщения:
    9
    Симпатии:
    0
    Рейтинг:
    +0 / 0 / -0
    Видеорегистратор:
    AXiOM Car Vision 1100(AXiOMV0046/20140313)
    Авто:
    Toyota Corolla 2013 E160(E180)
    Регион:
    РФ Казань
    Понятно. Спасибо.

    #151
  12. Grigoriy

    Grigoriy Зашел Спросить

    Регистрация:
    14 мар 2016
    Сообщения:
    12
    Симпатии:
    3
    Рейтинг:
    +5 / 0 / -0
    Видеорегистратор:
    Рассматриваю 1100
    Авто:
    Kia Sportage3
    Регион:
    Москва

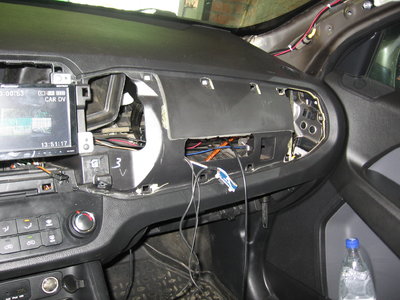

    Авто Kia Sportage 3. IMG_0002.JPG Так было
    --- Сообщения Объединены, 9 май 2016 ---

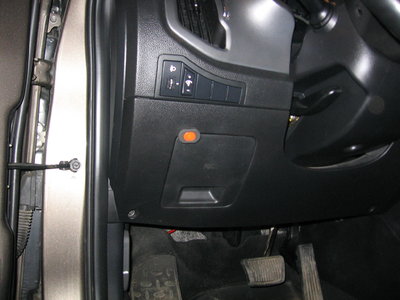

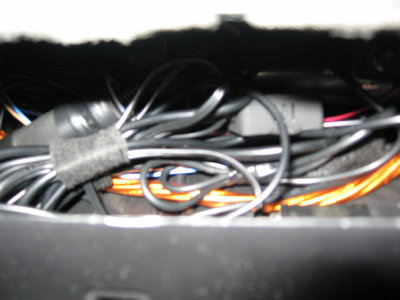

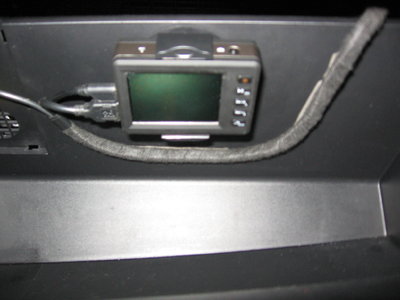

    IMG_0003.JPG IMG_0005.JPG IMG_0004.JPG IMG_0006.JPG IMG_0008.JPG IMG_0010.JPG IMG_0016.JPG IMG_0021.JPG IMG_0023.JPG IMG_0025.JPG IMG_0024.JPG IMG_0029.JPG IMG_0030.JPG IMG_0027.JPG IMG_0028.JPG Вот сделал не большой отчетик. Гайка не лезла, были применены жидкие гвозди. Благо места под блок ну ооочень много. Остальное я думаю все понятно. Все материалы взяты с этого форума.
    Особая благодарность LEONавто за помощь в поисках кнопки.
    Обзор от sander33: батарейку делал как тут, только вместо ипаксидки были жидкие гвозди). Донор был предоставлен ребятами при покупке ВР. Про махнатую изоленту тоже где то тут вычитал. Все покупалось на Али, если кому нужны ссылки, пишите в личку.

    • Нравится Нравится x 2
    • Полезно! Полезно! x 2
    #152
    Последнее редактирование: 9 май 2016
  13. Molotok

    Molotok Axiom/Necker Представитель

    Регистрация:
    5 июл 2012
    Сообщения:
    922
    Симпатии:
    310
    Рейтинг:
    +498 / 3 / -0
    Видеорегистратор:
    AXIOM CAR VISION 1100
    Авто:
    jaguar x-type
    Регион:
    Москва
    #153
  14. Grigoriy

    Grigoriy Зашел Спросить

    Регистрация:
    14 мар 2016
    Сообщения:
    12
    Симпатии:
    3
    Рейтинг:
    +5 / 0 / -0
    Видеорегистратор:
    Рассматриваю 1100
    Авто:
    Kia Sportage3
    Регион:
    Москва
    Кнопку могу подвезти.

    #154
  15. Б.Е.А.

    Б.Е.А. Начинающий

    Регистрация:
    14 апр 2012
    Сообщения:
    196
    Симпатии:
    19
    Рейтинг:
    +70 / 1 / -0
    Видеорегистратор:
    SS CVR-A7810-G + TEXET + клон
    Авто:
    ситроен
    Регион:
    vrn
    Отмечусь тут.
    У меня все проще. Кнопку тоже можно отдельно сделать.
    ИТак!
    мог подключиться к плафону освещения и оттуда запитать оба прибора (РД и ВР), но авто умное и что бы акб не разрежать отключает потребители. Вот и сделал через доп реле от замка зажигания (при этом питание будет подаваться всегда, когда включено зажигание и авто не заведено - мне так надо было). В отсеке для предохранителей установил разветвитель предварительно заменив его провода, на более мощные, через предохранитель конечно.
    (на ближнем плане внизу - то самое доп реле, на верхнем плане вдали - разветвитель. при этом предохранители авто на много ниже и он не мешает работать с ними) фото сделано со снятой боковой панели)

    [​IMG]

    В остальном - по стойке в ХБ изоленте, что бы не гремел, и далее в штатных креплениях для проводов. В элементах на лобовом, были сделаны отверстия для провода, из которых он вытянут на нужную длину (до прибора).

    [​IMG]

    [​IMG]

    Вид с места водителя (зеркало не штатное и установлено специально на 1-1,5 см выше)

    [​IMG]

    Ну и вид немного снузу (на фоне панорамного стекла). Регистратор (конкретно этот) выше не установить т к угол обзора очень широкий и он начинает снимать элементы датчика света и датчика дождя размещенные по центру стекла в верхней части.

    [​IMG]

    • Нравится Нравится x 1
    #155
    Последнее редактирование: 15 май 2016
  16. Molotok

    Molotok Axiom/Necker Представитель

    Регистрация:
    5 июл 2012
    Сообщения:
    922
    Симпатии:
    310
    Рейтинг:
    +498 / 3 / -0
    Видеорегистратор:
    AXIOM CAR VISION 1100
    Авто:
    jaguar x-type
    Регион:
    Москва
    @Б.Е.А.
    Спасибо за отчёт,
    Это же Picasso с панорамой?
    Просьба выложить больше фотографий, как смотрится установленная камера и блок

    #156
  17. Б.Е.А.

    Б.Е.А. Начинающий

    Регистрация:
    14 апр 2012
    Сообщения:
    196
    Симпатии:
    19
    Рейтинг:
    +70 / 1 / -0
    Видеорегистратор:
    SS CVR-A7810-G + TEXET + клон
    Авто:
    ситроен
    Регион:
    vrn
    @Molotok Я дополнил предыдущий пост, если нужна сама электрика в блоке предов, то сфотографирую с переднего плана.

    #157
  18. Ispolnitel

    Ispolnitel Зашел Спросить

    Регистрация:
    24 апр 2016
    Сообщения:
    2
    Симпатии:
    1
    Рейтинг:
    +3 / 0 / -0
    Видеорегистратор:
    нет
    Авто:
    nissan qashqai
    Регион:
    московская область
    Nissan Qashqai 2014-2016

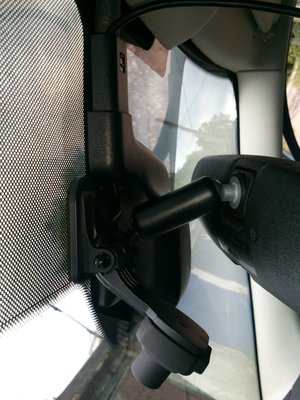

    Сначала переворачиваем кронштейн крепления:
    было стало

    01 Кронштейн было.jpg 02 Кронштейн стало.jpg
    Сначала пробуем приложить и по картинке наблюдаем, чтобы обзор камеры не захватывал теснения лобового стекла у зеркала. Я приклеил: справа граница сплошного теснения, снизу самое начало теснения
    03 Приклеиваем.jpg

    Далее провод легко заводится в короб проводов идущий к датчику дождя (с переднего края даже есть выемка) и далее к обшивке потолка
    04 провод в пластик накладку.jpg

    Беремся двумя руками за боковую накладку стойки и тянем её, отходит от стойки при применении небольшого усилия, отодвигаем немного и протаскиваем провод
    06 Накладка боковая.jpg

    Подключаем кнопку. Принято решение в нижний ряд кнопок, в свободную ячейку рядом с кнопкой ECO.Снимаем крышку предохранителей и потихоньку тянем панель с кнопками фиксаторы два
    слева вверху и внизу, один справа и два болта снизу
    07 Панель кнопок.jpg 08 панель кнопок снизу.jpg

    Откручиваем изнутри два самореза крепления верхнего ряда кнопок, отодвигаем
    09 первый ряд кнопок.jpg
    второй ряд три самореза два видно третий в глубине
    10 второй ряд кнопок верхний саморез.jpg 11 второй ряд кнопок 3 саиорез.jpg

    Отсоединяем штекер ECO кнопки ( в моем случае он был вообще не подсоединен, подсоединил и теперь на панели при её нажатии загорается индикатор на панели приборов). Вынимаем нужную нам заглушку сверлим по центру сначала 4 мм, потом 10 мм и протаскиваем через неё кнопку из комплекта. Кнопку приклеиваем к заглушке через двух сторонний скотч из комплекта.
    12 кнопка.jpg

    Разместить блок управления и сам регистратор решил слева под рулевой колонкой. Площадку завод изготовитель предусмотрел.
    Очень все прекрасно разместилось. Штатный крепеж регистратора прекрасно приклеился и разместился на полочке. Блок управления прикрепил с помощью липучек (все идет в комплекте). Доступ шикарный, по моему лучше чем в бардачке.
    15 размещение.jpg 14размешщение.jpg

    Далее подключаем питание, к прикуривателю который расположен в бардачке, он в отличие от прикуривателя под магнитолой отключается. Блок предохранителей отпадает сразу, так как питание в прикуриватель в подлокотнике идет через реле (слышен щелчок при отключении) то соответственно найти его провод в блоке предохранителей не возможно. Подключаться к другим проводам на которых пропадает напряжение при выключении зажигания не стал. ХЗ к чему это может привести.
    Снимаем накладку рядом с педалью газа, вытаскивать её начинаем с правой стороны (защелки), слева крепиться через клипсу в которую надо заводить соответствующий паз накладки и протягиваем провод в центральную консоль
    16 питание.jpg

    Предварительно вытащив подстаканники. Я тупо потянул изнутри верх и получилось.
    Провода подсоединяем к синему "+" к черному "-"



    17 питание.jpg
    Ура все шикарно
    05 Итого на стекле.jpg

    • Полезно! Полезно! x 2
    • Нравится Нравится x 1
    #158
    Последнее редактирование: 8 авг 2016
