Обзор регистратора A118 (B40)

Характеристики:
- Novatek 96650 / Aptina AR0330
- Разрешения 1080р, 720р60, 720р30 и два VGAшных.
- Угол обзора 170 градусов.
- Функция HDR - хорошая ночная съёмка
- Карты памяти МикроСД от 4 до 32 Гб.
- Видеофайлы с расширением .MOV, кодек H.264
- Битрейт видео 14746.3 kbps (1800.1 kbyte/s)
- Пауз нет, есть перекрытие в ~секунду.
- Датчик ускорения (удара) (G-Sensor).
- Возможность на ходу включать-выключать микрофон отдельной кнопкой.
- Возможность вручную на ходу защищать файлы от перезаписи другой отдельной кнопкой.
- Встроенный ли-по акк 300 мА-ч.
- Полуторадюймовый экран.
- Аналоговый видеовыход.
- Есть функционал фотоаппарата и простой фото-видео плеер.
- Цилиндр с камерой поворачивается по вертикали на угол порядка 90 градусов относительно самого регистратора.
- Крепление легкосъёмное, основа клеится на стекло.
- Подключённый к компьютеру, помимо функции накопителя, может так же работать как веб-камера.
- Маленький - по размеру нечто среднее между Мини и ХЗ, весит около 50 грамм. Габариты 85мм х 53мм х 45мм.

На момент написания обзора стоил $61,99 с промо-кодом GBA118.

Видеообзор регистратора:


Фото регистратора:



Что в коробке:

Коробка, USB-шнур для компьютера


Адаптер в прикуриватель 5 вольт 1000 мА miniUSB со шнуром длиной 3 метра 89 см! , пакетик с крючочками-держателями на самоклейке для этих почти 4 метров, печатная инструкция на китайском и английском языках


Кронштейн на стекло и двусторонний скотч к нему


Кожух, закрывающий подходящий(е) к регистратору провод(а) и липучка к нему


Шнурок, которым можно срезать скотч и снять крепление в случае такой потребности

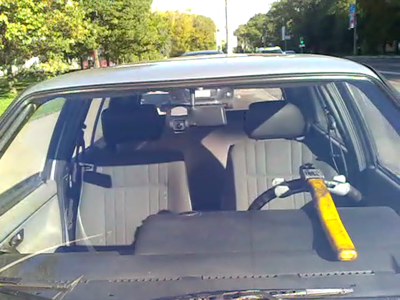

Вид установленного в машине регистратора:



Примеры видео:

День одна минута (Яндекс Диск, 108,9 Мб): https://yadi.sk/i/IbELH6SDbGrnB


Ночь одна минута (Яндекс Диск, 109,7 Мб): https://yadi.sk/i/YZJfSszibGrhG



@LEONавто - это всё присутствует в видеообзоре. Чипсет и матрицу указал, фото установки и комплекта сейчас тоже добавлю. Обязательно ли описывать текстом функционал, меню и прочее?



Эта модель обратила на себя внимание во-первых компактным размером, во-вторых необычной формой, любопытным способом установки в автомобиль, небольшой ценой и весьма заманчивыми высокими характеристиками - процессор Novatek 96650 и матрица Aptina AR0330.



Комбинация, знакомая по хитовой модели G1W. Широкоугольный объектив 170º, возможность скрытной установки с уклоном в маскировку камеры под детали, существующие почти во всех современных автомобилях. Другие характеристики регистратора: запись в высоком разрешении 1080р, отсутствие пауз между файлами, поддержка карт памяти МикроСД объёмом до 32Гб, видеокодек H.264, ручная или автоматическая защита важных фрагментов видео от стирания, встроенный датчик удара, возможность вывода аналогового видеосигнала через гнездо AVOUT - то есть регистратор можно подключить для просмотра записанного видео и живой картинки с камеры к штатной мультимедийной системе автомобиля, если она снабжена аналоговым видеовходом. Выходной аналоговый сигнал может быть как в системе PAL, так и в NTSC. Режим обнаружения движения в кадре или парковочный режим; видеофайлы сохраняются в контейнере .MOV, циклическая перезапись при заполнении карты памяти. Вес камеры около 50 грамм, вес полного комплекта в коробке - примерно 450 грамм.



Внутри регистратора - литий-полимерный аккумулятор ёмкостью 300 мА-ч. Он служит для сохранения даты и времени при отсутствии питания от бортсети, обеспечения корректного завершения работы видеорегистратора после снятия внешнего питания, то есть записи данных в последний файл и закрытия файла, и позволяет регистратору некоторое время работать автономно. Время это, правда, довольно ограничено, поскольку это всё-таки прежде всего видеорегистратор, а не фотоаппарат или видеокамера. Основной режим его работы - от внешнего источника питания. При включени внешнего питания регистратор автоматически начинает видеозапись.



Посылка с регистратором была отправлена интернет-магазином gearbest.com почтой Нидерландов и дошла до адресата в России за 18 дней. В коробке находятся: сам регистратор. Он выполнен в форме моноблока. На передней панели - полуторадюймовый цветной экран, три светодиода с маркировкой "Запись" (Rec), "Питание" (Power) и "Микрофон" (Mic), и пять кнопок - Включение (левая крайняя с круглой иконкой), "Меню" (Menu), Блокировка фрагмента (круглая посередине с треугольничком), "Запись" (Rec) и включение-выключение микрофона (Mic).



На правом боку - кнопка "Сброс" (Reset)



На верхнем торце - три разъёма. Первый - мини-USB, через него подаётся питание и через него же происходит подключение к компьютеру. Второй в этой модели не задействован - он предназначен для подключения внешнего приёмника GPS. И третий - аналоговый аудио-видео выход.

На задней плоскости - вырез, которым прибор надевается на кронштейн, прикленный к стеклу.



На левом боку - отверстие встроенного микрофона и держатель карты памяти. Ну и вместо нижней стенки - барабан с объективом.

В коробке также находятся: бумажная инструкция на китайском и английском языках, адаптер питания в прикуриватель с разъёмом мини-USB с выходным напряжением 5 вольт и максимальным током 1000 мА, шнур USB - мини-USB для соединения с компьютером, приклеивающаяся на лобовое стекло площадка, на которую потом крепится регистратор, кусочек двустороннего скотча 3М для приклеивания этого крепления (в самом креплении с противоположной кронштейну стороны предусмотрено под этот скотч углубление). Правильное положение площадки - выступом вверх. Регистратор надевается на неё и сдвигается вниз до щелчка - всё, он зафиксирован. Чтобы снять регистратор, его нужно немного сдвинуть вверх, крепление освобождается, и можно снимать.



А вот - не совсем обычная деталь. Это - кожух, закрывающий питающий кабель. Внешне он похож на датчик дождя на современных автомобилях. При его установке регистратор меньше бросается в глаза, а вся конструкция не создаёт ощущения чего-то чужеродного. На стекло он также крепится на двустороннем скотче, лежащем в коробке.

При помощи находящегося в коробке шнурка приклеенную к стеклу площадку крепления регистратора можно срезать.

Наконец, в коробке лежит пакетик с несколькими крючками с клейкой основой, предназначенными для крепления кабеля от адаптера в прикуриватель к элементам обшивки салона. Они будут Вам полезны, если Вы решите проложить провод и так его и оставить, а не снимать каждый раз.



Перед началом использования не забудьте снять с объектива зашитную плёнку. Она на нём очень маленькая, тонкая и сразу не заметная, но есть. После снятия этой плёнки объектив неплохо бы протереть чем-нибудь мягким.



Вставим в регистратор карту памяти МикроСД. В комплект она не входит. Я использовал 32-гигабайтную карту 10-го класса марки Transcend. При установке карты пожалуйста обратите внимание на рисунок рядом с её держателем. Скошенная сторона должна быть там, где показано на рисунке.

Посмотрим, какие настройки предлагаются нам в меню регистратора. Для входа в меню нажимаем кнопку "Меню" (вторую слева). Пробежимся по первой его половине.



Разрешение, выбор из 1080р, 720р60, 720р30, 848х489 и 640х480.



Цикличность записи в минутах. Варианты - Выкл., 1 мин, 3 мин и 5 мин. Если выбрать "Выключено", регистратор при каждом включении будет записывать в файл, длина которого ограничена только возможностями файловой системы карточки. При заполнении карты памяти запись остановится. При выборе 1, 3 или 5 минут по прошествии одной, трёх или пяти минут соответственно регистратор будет начинать запись в новый файл, и, когда заполнится вся карта памяти, он начнёт стирать самые старые файлы, записывая на их место новые. Время работы регистратора в этих режимах не ограничено, хотя общее время записанного видео зависит от объёма карты. На карту памяти объёмом 32 Гб помещается около 4 часов записи в разрешении 1080р. Таким образом вне зависимости от времени непрерывной работы регистратора на вашей карте памяти будет всегда сохранено 4 часа самого последнего видео.



HDR - улучшение изображения в сложных условиях освещённости. Оставим его включённым.



EV или экспозиция. Мы её оставим на 0. Прибавлять имеет смысл, если регистратор находится за тонированным стеклом или при основной езде в тёмное время суток с недостаточным освещением; убавлять - если поездки совершаются главным образом при ярком солнце.



При включённом датчике движения запись начинается только если в поле зрения регистратора появляется движущийся объект. Это парковочный режим, оставим его выключенным.



Включить или выключить запись звука совсем. Временно выключить запись звука можно кнопкой "Микрофон" - крайняя справа - прямо в процессе записи.



Пункт меню Штамп дата/время включает или отключает наложение текущих даты и времени на кадры записываемого и сохраняемого на карту памяти видео.



GPS в этой модели нет.



Последний пункт - Датчик удара или G-Sensor. Можно выбрать чувствительность его срабатывания или отключить. Оставим отключённым, так как он часто срабатывает на дорожных неровностях, добавляя при этом на карту памяти защищённые от перезаписи файлы.

Выходим из первой половины меню и входим во вторую двойным нажатием кнопки "Меню".



Первый пункт - Дата/время, где можно установить дату и время и выбрать формат их отображения - число-месяц-год, месяц-число-год, и так далее.



В пункте Автовыключение можно выбрать задержку перед автоматическим выключением регистратора, когда он включён, но не записывает, или не применять автоматическое выключение. Эта функция служит для предотвращения разряда внешнего или внутреннего источника питания, если прибор в состоянии простоя случайно забыли выключить.



В пункте Звук клавиш можно включить или выключить писк при нажатии на клавиши.



Язык интерфейса выбирается в следующем пункте меню - Язык. Русский, как видите, присутствует.



В пункте Режим TV выбирается система аналогового видеосигнала на выходе, помеченном AVOUT (правое гнездо сверху).



В пункте Частота выбирается частота тока в местной электросети для уменьшения эффекта мерцания на записи ламп и прочих сетевых световых приборов.



В пункте Выключение дисплея выбирается задержка погасания экрана с момента включения питания регистратора или нажатия последней клавиши. Если задержка выключена, экран горит постоянно, но даже в этом случае можно принудительно погасить его коротким нажатием на кнопку включения.



Пункт Форматирование позволяет Вам отформатировать карту памяти в устройстве. Все имеющиеся на ней данные при этом будут стёрты.



Выбрав пункт Заводские настройки, Вы сбросите все установки меню на первоначальные.



И в пункте Версия ПО можно посмотреть номер версии прошивки аппарата (в этом экземпляре - B40.20140714.001).



Когда видеозапись остановлена, нажатие на клавишу "Микрофон" переключает регистратор в режим фотоаппарата. У этого режима есть своё меню. Кратко пройдёмся по нему.



В пункте Режим съёмки выбирается задержка, если Вам нужно сфотографировать самого себя. Одиночный означает отсутствие задержки.



Разрешение - от 12 мегапикселей до VGA 640x480. Следует отметить, что родное разрешение регистратора - 3 мегапикселя, а более высокие получаются масштабированием.



Если в пункте Серия выбрать значение Включено, регистратор будет делать фотоснимки всё время, пока Вы удерживаете центральную кнопку; если Выключено - работать как простой фотоаппарат, одно нажатие - один снимок.



Пункт Качество определяет степень сжатия данных в файлах снимков, сохраняемых на карту памяти. Чем выше качество, тем ниже сжатие и, соответствено, больше размер файла отдельного снимка.



Резкость - Высокая, Стандартная, Средняя.



Баланс белого - Авто, Солнечно, Пасмурно, Вольфрам (то есть лампы накаливания) или Флуоресцент - лампы дневного света.



В пункте Цвет можно выбрать, делать ли цветные снимки, чёрно-белые или в коричневатых тонах.



Пункт ISO позволяет Вам изменять "светочувствительность" по аналогии с выбором фотоплёнки разной чувствительности в плёночных фотоаппаратах - задать жёстко 100, 200, 400 единиц или оставить выбор на усмотрение аппарата.



В пункте EV можно скорректировать выдержку при фотосъёмке. Плюсовые значения соответствуют увеличению выдержки, минусовые - уменьшению.



При включённой Стабилизации уменьшается вероятность смазывания изображения при съёмке с рук.



В пункте Быстрый просмотр задаётся время демонстрации на дисплее регистратора только что сделанного снимка.



В пункте Штамп дата/время Вы можете выбрать, добавлять ли на сохраняемые фото дату, дату и время, или не добавлять ничего.

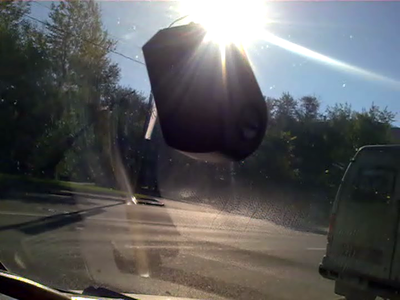

Приклеиваем площадку с кронштейном к лобовому стеклу так, чтобы регистратор не мешал обзорности, например за салонным зеркалом заднего вида. Объектив регистратора умеет поворачиваться только вверх-вниз, но не вправо-влево, поэтому выбирать место установки регистратора нужно как можно ближе к продольной оси автомобиля.



Адаптер питания в прикуриватель снабжён длинным 4-метровым кабелем, его должно хватить для установки в салоне любого автомобиля, легкового или грузового. Мы проложим кабель за пассажирским противосолнечным козырьком и спустим его вниз в районе правой передней стойки.



Положительной особенностью этой модели является предусмотренная изготовителем возможность скрытой установки, в частности в центре лобового стекла на участке с шелкографией сразу за салонным зеркалом заднего вида. В комплект входит кожух для кабеля питания, представляющий собой органичное продолжение формы регистратора и с виду очень похожий на корпус датчика дождя. Кожух и регистратор можно разместить за шелкографией, высунув из-под неё только самый низ регистратора с объективом.

Отрадно, что в отличие от массы других моделей эта не напоминает фотоаппарат, а сразу создавалась с учётом специфичных требований к автомобильной камере.



Включённый в бортовую сеть через прилагаемый в коробке адаптер в прикуриватель регистратор автоматически начинает записывать. Индикатором процесса записи служит мигающий в верхнем левом углу экрана красный кружочек.



Поскольку мы установили регистратор в самый первый раз, нужно отрегулировать угол наклона объектива по вертикали так как каждая модель автомобиля имеет свой угол наклона лобового стекла. В кадре должен присутствовать капот и не быть слишком много неба, но при этом по возможности должны попадать светофоры.



Важными достоинствами описываемого прибора являются большая по отношению к самому регистратору площадь крепления, и отсутствие в креплении рычагов и шарниров, из-за которых возникают вибрации, отрицательно сказывающиеся на записываемом видео. Благодаря небольшой толщине и расположению вплотную к лобовому стеклу прибор можно устанавливать и в автомобилях, где места вокруг салонного зеркала заднего вида совсем мало.



Кадры записи днём. Угол обзора действительно весьма широкий.



Кадр дневной записи в сложных условиях - солнце светит прямо в объектив. Номер машины, едущей левее - прямо под солнцем - тем не менее читается.

Отдельного упоминания заслуживает просто замечательное для регистратора качество записи звука. Уровень и частотная характеристика - лучшие из множества перебранных за последние годы предлагаемых моделей. В частности записывается, например, тихое щелканье реле указателей поворота.



Кадры записи ночью. Неосвещённая дорога, дальний свет фар.



Та же неосвещённая либо слабо освещённая ночью дорога, ближний свет фар.



Освещённая ночная дорога.



При желании просматривать отснятое видео и фото можно прямо на экране регистратора, хотя при размере экрана в полтора дюйма на нём вряд ли удастся увидеть много деталей. Чтобы войти в режим просмотра, нужно дважды нажать на крайнюю правую кнопку - "Микрофон". Выбор предыдущего или следующего файла с отснятым материалом осуществляется двумя правыми кнопками. Кнопкой "Запись" при этом переходят на предыдущий файл, а кнопкой "Микрофон" - на следующий. Круглая кнопка "Блокировка" выполняет функцию Пуск/Пауза, а кнопка "Меню" останавливает просмотр видео или показ слайдов.



При просмотре видео кнопка "Микрофон" увеличивает скорость проигрывания, кнопка "Запись" уменьшает. При скорости отличающейся от нормальной в центре нижней части экрана высвечивается значение скорости проигрывания. Видеоклипы помечаются в верхнем левом углу экрана иконкой в виде кусочка киноплёнки, фотографии - иконкой с изображением стрелки вправо.

Если воспроизведение остановлено, нажатие на кнопку "Меню" вызывает меню режима воспроизведения. Вторая его часть такая же, как и во всех остальных режимах, а первая содержит три пункта.



В пункте Удалить можно выбрать Удалить эту фотографию или видео или Удалить все. Выход из этого пункта меню, если Вы не желаете ничего удалять, производится нажатием кнопки Меню и сопровождается выходом из меню полностью.



Пункт Защита позволяет заблокировать/разблокировать текущее фото или видео либо заблокировать/разблокировать все фото или видео. Заблокированные видео не будут стираться при работе регистратора, в частности если видеозапись настроена на циклическую перезапись, когда автоматически стирается самый старый видеофайл, а на освободившееся место записывается новейший.



При выборе любого из значений (2 сек, 5 сек, 8 сек) в пункте Слайд-шоу начинается показ фотографий последовательно, каждая из них остается на экране в течении выбранного Вами отрезка времени - 2, 5 или 8 секунд.

Гораздо лучше и удобнее просматривать отснятое на компьютере. Для этого регистратор подключается к нему с помощью идущего в коробке с устройством шнура мини-USB - USB. Подсоединив регистратор к компьютеру, Вы увидите меню из двух пунктов - Съёмный диск и Веб-камера.



При выборе режима Съёмный диск никаких дополнительных драйверов не требуется, они уже содержатся в системе.



В папке Мой компьютер регистратор отображается как устройство со сменным носителем. Структура папок такова: в корне находится папка CARDV, под ней - папка MOVIE, если регистратор снимал видео, и PHOTO, если фото. В папке MOVIE может также быть подпапка RO (=Read Only, т.е. только для чтения), куда регистратор сохраняет файлы, заблокированные от перезаписи либо вручную, либо от срабатывания датчика удара (G-Sensor). Если смотреть видео прямо с подключённого как съёмный диск регистратора, при воспроизведении возможны рывки. Файлы лучше скопировать на жёсткий диск компьютера и только тогда смотреть.



И второй режим, кому-то может показаться баловством, но всё равно, пустячок, а приятно. Это режим веб-камеры.



При его выборе также не требуется установка дополнительных драйверов, система распознаёт подключённое устройство сама.

И несколько слов о манипуляции кнопками при работе регистратора (когда идёт видеозапись).



Если во время записи нажать на кнопку "Блокировка" (круглую в центре), записываемый фрагмент видео длиной одну, три или пять минут - если помните соответствующий пункт меню настроек видео - помечается как "только для чтения" и перемещается в подпапку RO папки MOVIE. В верхней левой части экрана при этом появляется жёлтый треугольничек с восклицательным знаком.



При навигации по отснятому материалу прямо на регистраторе в режиме плеера если Вам попадается видео, защищённое от перезаписи, то в верхнем левом углу экрана перед именем файла с этим видео появляется иконка с ключиком.



Нажатие на кнопку "Микрофон" (крайнюю правую) во время записи отключает микрофон, а красный светодиод Mic справа вверху гаснет, и иконка с микрофоном слева посередине становится перечёркнутой. Повторное нажатие включает микрофон, зажигает светодиод Mic и меняет перечёркнутую иконку микрофона на обычную.

Выводы.

Я бы выделил следующие достоинства:

- Отличное качество съёмки как днём, так и ночью.
- Очень высокое качество записи звука.
- Прочное, практически не дающее своих вибраций крепление.
- Компактность и продуманность формы.
- Большой угол обзора.
- Учтена потребность в постоянной, в том числе и скрытой, установке.
- Вполне гуманная цена.
- Качественный пластик и четко срабатывающие кнопки
(имевшие дело с DODами оценят по достоинству).
- Выделяющаяся на фоне остальных кнопка ручной блокировки.

Недостаток, на мой взгляд один:

- В полной темноте на видео несколько меньше деталей, чем водитель видит глазами.

P.S. Предвидя вопросы о надёжности - модель совсем новая, в течение тех ~10 дней, что она у меня, все функции работают без нареканий. Не виснет. На карту не жалуется. Дальше посмотрим.
